[Solved] Uszkodzony Elektryzator (Pastuch AGT-1)

toshiba 18 May 2021 11:10 303 9
  • #1
    toshiba
    Level 11  
    Witam,
    Mam uszkodzony elektryzator ,po wstępnych pomiarach okazało się że uszkodzeniu
    uległ transformator WN po stronie uzwojenia pierwotnego ,oporność uzwojenia
    pierwotnego wynosi 0,5 Ω natomiast uzwojenia wtórnego 23,5 Ω.
    Proszę o wskazówki jakim transformatorem mogę go zastąpić lub jak go rozebrać
    w celu przewinięcia.

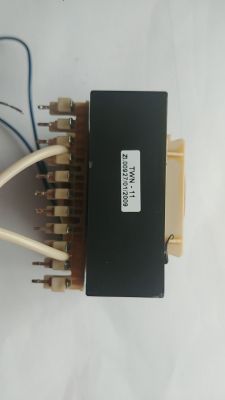

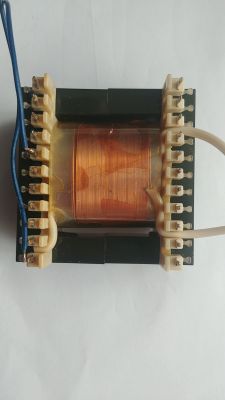

    Uszkodzony Elektryzator (Pastuch AGT-1) Uszkodzony Elektryzator (Pastuch AGT-1)
    Ethernet jednoparowy (SPE) - rozwiązania w przemyśle. Szkolenie 29.09.2021r. g. 11.00 Zarejestruj się za darmo
  • Multimetr Fluke
  • #2
    jarek_lnx
    Level 43  
    toshiba wrote:
    ,po wstępnych pomiarach okazało się że uszkodzeniu
    uległ transformator WN po stronie uzwojenia pierwotnego ,oporność uzwojenia
    pierwotnego wynosi 0,5 Ω natomiast uzwojenia wtórnego 23,5 Ω.
    Zdiagnozowanie uszkodzonego uzwojenia to nie jest prosta sprawa, czy masz 100% pewność że jest uszkodzone? uzwojenia transformatorów impulsowych fabrycznie mogą mieć bardzo niskie rezystancje.

    W amatorskich konstrukcjach zastępowało się transformator WN cewką zapłonową.
  • Multimetr Fluke
  • #3
    toshiba
    Level 11  
    Nie jestem do końca pewien czy to jest wina transformatora WN ,jedynie znalazłem informację
    na temat naprawy innego elektryzatora w którym uzwojenie pierwotne miało 0,8Ω a powinno być kilka Ω i po wymianie
    trafo elektryzator działał.
    W moim przypadku przetwornica działa bo piszczy , kondensatory się ładują a triak BTA16 sprawdziłem ,jest dobry.
  • #4
    750kV
    Level 31  
    Czy triak jest wyzwalany? Jeżeli nie - sprawdź kondensator 10µF (upływność, zwarcie) i połączoną z nim od strony anody diodę w obwodzie bramki tyrystora.
  • #5
    wojtek 9007
    Level 39  
    Witam - do jakiego napięcia ładuje się kondensator . Proszę sprawdzić diak , oraz zamieścić fotkę płytki elektryzatora .
  • #6
    toshiba
    Level 11  
    Kondensatory ładują się do napięcia 462V, kondensator C4 posiada pojemność 10µF a ESR wynosi 1,2Ω,
    diaka jeszcze nie sprawdziłem zrobię to jutro (muszę poszukać zasilacz odpowiedni).
    Pozdrawiam Uszkodzony Elektryzator (Pastuch AGT-1)
  • #7
    jarek_lnx
    Level 43  
    toshiba wrote:
    kondensator C4 posiada pojemność 10µF a ESR wynosi 1,2Ω,
    Mierzyłeś jakiś elektrolityczne, podczas kiedy tu impuls dostarczają te foliowe trzeba je sprawdzić
  • #9
    andrzej61
    Level 14  
    W elektryzatorach jeżeli jest uszkodzony transformator to raczej uzwojenie wtórne WN , oporność 20 on nie sugeruje że jest sprawne przy zwarciu między zwojowym na wyjściu nie pojawi się żaden impuls.Czy jest jakaś sygnalizacja rozładowania kondensatora przez trafo, neonówka ,dioda LED lub charakterystyczny stukot.Jeśli nie to szukał bym uszkodzenia w sterowaniu tyrystora.
  • #10
    toshiba
    Level 11  
    Dzisiaj znalazłem trochę czasu i elektryzator naprawiłem.
    Na samym początku sprawdziłem czy sprawny jest transformator WN ,po naładowaniu kondensatorów zwarłem wyprowadzenia
    triaka A1 z A2 i na uzwojenia wtórnego przeskoczyła iskra (czyli takie oporności uzwojeń są prawidłowe) ,dzięki temu miałem pewność że transformator jest sprawny i zabrałem się za pomiary napięcia wyzwalającego triak idąc od bramki do punktu TP.
    Okazało się że na diaku nie ma żadnego napięcia a winowajcą tego był uszkodzony potencjometr VR2 1MΩ ,po jego wymianie
    elektryzator działa.
    Dziękuję wszystkim za pomoc i wskazówki.
    Zamykam temat.
