[Solved] Farfisa Agora - jak podłączyć prawidłowo?

lukas198820 04 Jun 2021 16:51 864 14
  • #1
    lukas198820
    Level 15  
    Witam.
    Ostatnio pisałem odnośnie domofonu Farfisa, dowiedziałem się ze to jest model Agora.
    Domofon dokańczam łączyć po kimś który nie dokończył podłączeń ani nie zostawił instrukcji.
    Resztę trzeba było się doszukiwać i dzwonić kable.

    Znalazłem taki oto schemat.

    Farfisa Agora - jak podłączyć prawidłowo?

    Jednak nie działa mi wyzwalanie elektrozaczepu ani nie ma sygnału unifonu ani z domofonu. Działa tylko dzwonienie.

    Zauważyłem że na schemacie zaciski są tylko 2 oznaczone 3 i 1.
    Zaś mam w dwóch unifonach takie oznaczenia i tyle złączy.
    Co one oznaczają?

    Farfisa Agora - jak podłączyć prawidłowo?



    Połączenie domofonu wygląda tak.

    Farfisa Agora - jak podłączyć prawidłowo?

    Zaznaczam ze facet wcześniejszy nie połączył unifonów ani zasilania.
    Domofon był już połączony.

    Elektrozaczep połączyłem na krótko do zasilacza i jest dobry.
    Zaś w samym domofonie miedzy zaciskami 1 i 2 jest około 14 V.
    Nie świecą się tez niebieskie diody Led w domofonie.

    Jak to połączyć odpowiednio?
    Może unifony zostały źle dobrane do domofonu?

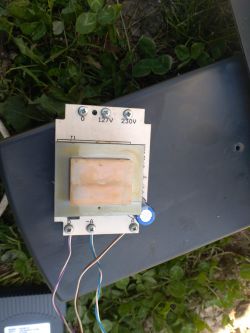

    Sam zasilacz też jest nieoryginalny i wygląda tak:

    Farfisa Agora - jak podłączyć prawidłowo?

    Ma ktoś jakiś pomysł?
  • Helpful post
    #2
    Ircys
    Intercoms specialist
    Wszystkie elementy (łącznie z zasilaczem) wyglądają na właściwe. Skoro po podłączeniu coś nie działa, to znaczy, że albo któryś z elementów jest uszkodzony, albo gdzieś jest błąd łączeniowy.
    Jeżeli chodzi o unifon, to interesują Cię tylko złącza 3 i 1 i ewentualnie P,C, które są do otwierania np. bramy wjazdowej.

    Pozdrawiam
  • Helpful post
    #3
    dioda1000
    Level 28  
    Witam .

    Powinno pomóc. Jak nie to to kasuje. :D
  • Helpful post
    #4
    Ircys
    Intercoms specialist
    dioda1000 wrote:
    Powinno pomóc.


    Zdecydowanie nie, bo to jest od zupełnie innego systemu.
    Schemat wklejony przez kolegę pytającego jest właściwy.

    Pozdrawiam
  • #5
    lukas198820
    Level 15  
    Kolego Ircys a do czego służą złącza A1 oraz zlącze 6.
    Dlaczego w unifonach bo sa ich dwie sztuki sa dwa zlacza o nr 3?

    Dlaczego nie ma tego w schemacie?

    Dolaczam zdj unifonów jeszcze raz jak sa podłaczone.
    Obydwa tak samo.

    Farfisa Agora - jak podłączyć prawidłowo?
  • #6
    Ircys
    Intercoms specialist
    lukas198820 wrote:
    do czego służą złącza A1 oraz zlącze 6.
    Dlaczego w unifonach bo sa ich dwie sztuki sa dwa zlacza o nr 3?
    Dlaczego nie ma tego w schemacie?


    To jest unifon łatwo konfigurowalny do innego systemu dlatego ma tyle złączy.
    Złącze 6 to masa w innym systemie.
    Ty masz system 1+1, a tam są używane tylko 3 i 1 i ewentualnie P, C (pisałem o tym wcześniej).
    Tu masz instrukcję od tego unifonu jeżeli bardzo chcesz się w niego wgryzać: https://www.farfisa.com/images/pdf/mi2449.pdf
  • #7
    lukas198820
    Level 15  
    Dobra system 1+1 ale mam dwa unifony.
    Druga rzecz nie palą mi sie ogóle diody led te na smd w panelu od P1-P2 do P5-P6.

    Nie wiem czy nie myle masy bo wywolania dziala i slychac jak dzwonek i w domofonie i w unifonach.
    Jedndnak odebranie sluchawki nic nie daje nic nie sluchac ani w domofonie gdy mowie ani w sluchawce.

    Dziwne.
  • #8
    Ircys
    Intercoms specialist
    Podłącz to sobie na stole (panel, 1 unifon, zasilacz, elektrozaczep) i wtedy będziesz widział jak to się zachowuje.
  • #9
    lukas198820
    Level 15  
    Zamierzam tak zrobic, spiac na krotko i zobaczymy.
  • #10
    lukas198820
    Level 15  
    Podlaczylem ta Farfise na krotko.
    Dla pewności sam transformator z domofonem.
    Dalej nie dziala wiec nie jest to wina zlego okablowania.
    Panel z diodami Led nie swieci wiec albo ta tasma co laczy panel jest uszkodzona, albo domofon.
    Transformator po stronie wtórnej ma 14.9 V.
    Napiecie takie jest miedzy zlaczami A i A-.

    Pomaranczowy kabelek to A+
    Biały kabelek to A-. Podlaczony do zlacza nr.2 w domofonie.

    Dolaczam zdjecie. Farfisa Agora - jak podłączyć prawidłowo?



    Farfisa Agora - jak podłączyć prawidłowo?o
  • Helpful post
    #11
    zybex
    Helpful for users
    Wtrącę się tylko odnośnie diod świecących. Nie widać na zdjęciu dokładnie jak są połączone i jak zasilane. To jednak jeden z najprostszych elementów tego systemu do sprawdzenia. Ustal więc czy dociera do nich zasilanie. Jak trzeba to sprawdzaj diody kolejno. Jak są w szeregu, to jest gdzieś przerwa (brak zasilania lub jeden element typu dioda lub rezystor jest uszkodzony. Jak są połączone równolegle, to raczej mało prawdopodobne aby wszystkie były uszkodzone.
  • #12
    lukas198820
    Level 15  
    Rozumiem tu jest jeszcze ten problem ze nawet jak podlacze unifon tooorocz dzwonienia nawet nie slycjac rozmowcy w domofonie. Ani w druga strone gdzie przez domofon ktoś gada to w słuchawce też jest cisza.
  • #13
    zybex
    Helpful for users
    Coś za dużo masz tych uszkodzeń. Bo ani nie dzwoni, ani nie zasila rozmowy i nawet nie świecą diody. Może masz odwrotnie zasilanie. Wtedy nic by nie działało. Sprawdź to ale "z głową", abyś nie narobił więcej szkód.
  • Helpful post
    #14
    Ircys
    Intercoms specialist
    lukas198820 wrote:
    Podlaczylem ta Farfise na krotko.
    Pomaranczowy kabelek to A+
    Biały kabelek to A-. Podlaczony do zlacza nr.2 w domofonie.


    Nie widać na zdjęciach włączonego unifonu oraz generatora (zasilacz-->panel).

    Słusznie zauważa kol. zybex, że już na etapie podświetlenia coś jest nie halo, więc faktycznie można zacząć od tego.

    Pozdrawiam
  • #15
    lukas198820
    Level 15  
    Dziekuje za pomoc.
    Odesłałem domofon do serwisu bo podlaczenie na krótko nic nie dało.
    Okazało sie że był uszkodzony moduł w domofonieofppwiedzislny za dzwiek.
    Po wymianie wszystko działa ładnie.
