Odkurzacz Electrolux Ultra Silencer EUS8X2RR - problemy z włączaniem

Question

Odkurzacz Electrolux Ultra Silencer EUS8X2RR zaczął zachowywać się dziwnie. Włącza się, ale tylko w niektórych gniazdkach sieciowych. Nie jest to prob...

majkel_2N3904 · Accepted Answer

Kilka dni temu (3 miesiące po gwarancji) w moim odkurzaczu również pojawił się dokładnie ten sam problem.
Sprawdziłem przycisk oraz potencjometr regulujący siłę ssania - wyglądają i działają OK, tzn. przycisk przy każdym moim teście zwierał i rozwierał, kiedy trzeba, a potencjometr regulował rezystancję w zakresie 0-10 kom.

Płyta sterująca również wizualnie wygląda OK - brak przypaleń, kondensator nie jest napuchnięty.

Nie mam pomysłu, co mogło się zepsuć - układ zdaje się być raczej prosty (regulator obrotów, dwa tranzystory, 4 diody, kilka kondensatorów i oporników) dla osób, które mają doświadczenie w takich tematach.

Na początek postaram się wykluczyć problem z elementami mechanicznymi (przyciskiem i potencjometrem) poprzez zastąpienie ich innymi. Dam znać, jak mi poszło.

Tymczasem, będę bardzo wdzięczny za jakąkolwiek pomoc w rozwiązaniu zagadki.

Co do otwierania obudowy - zgadza się, jest dramat. Ja już to przeszedłem - niepotrzebnie odkręcałem wszystkie śrubki, urwałem jeden zaczep. Zamieszczam poniżej info, w jaki sposób nie namęczyć się tak jak ja:

BARDZO WAŻNA SPRAWA - jeżeli chcesz uniknąć spowolnienia z powodu braku odpowiednich narzędzi zaopatrz się w śrubokręt T20 o długości 100mm i średnicy 6mm - ja takiego nie miałem i musiałem udać się do Castoramy, na szczęcie odległość <5km. Zestaw z przedłużkami oraz różnego rodzaju bitami niestety nie pomógł - zdjęcie na dole.

1. Odepnij klapę przykrywającą komorę worka - dwa zatrzaski pozwolą wysunąć klapę z zawiasów.

2. Wyjmij panel, na którym umieszczony jest regulator mocy - trzeba podważyć od strony przycisków, mocno trzyma.

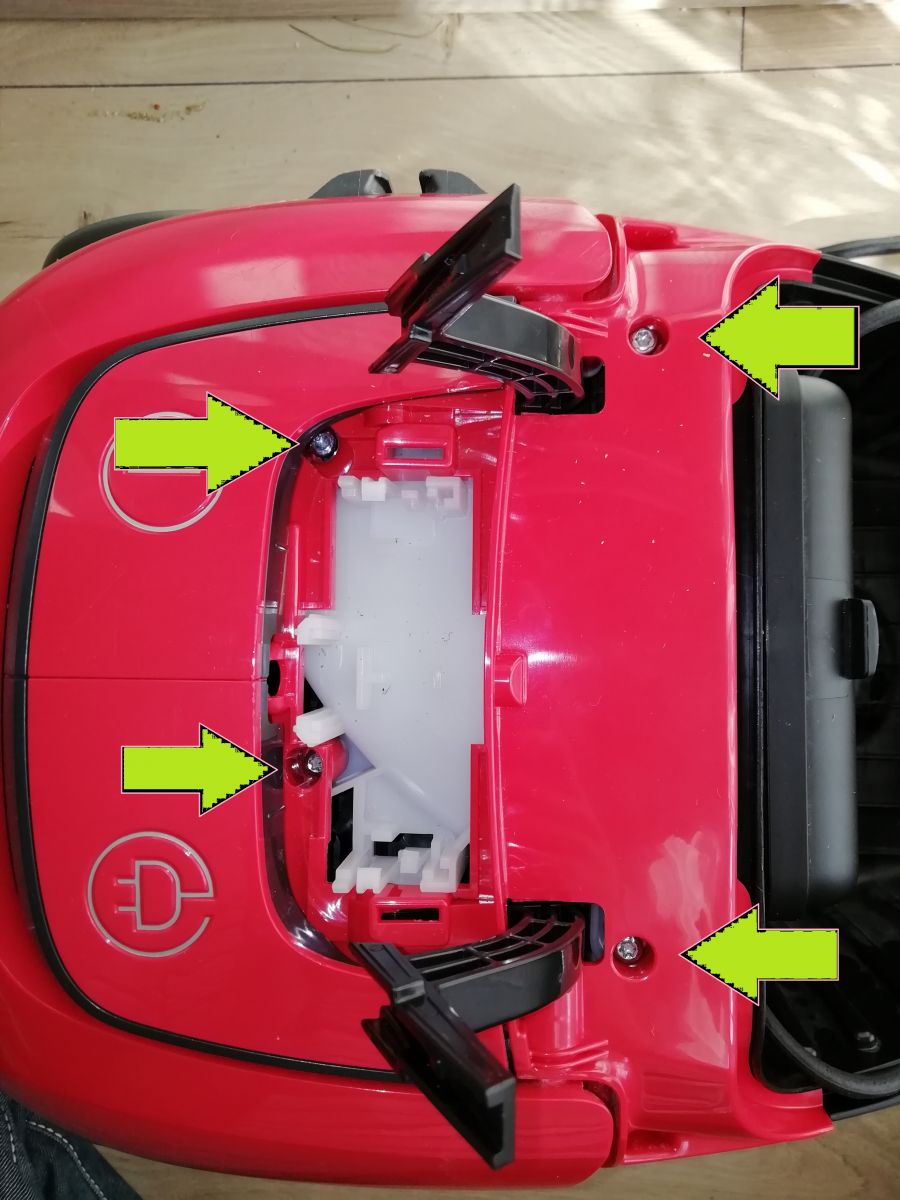

3. Odkręć 4 śruby T20 - potrzebny będzie długi cienki śrubokręt - mam zestawy z "przedłużkami", natomiast przedłużki były zbyt grube i musiałem zakupić długi (100mm) cienki (6mm) śrubokręt.

4. Najtrudniejszy krok - trzeba odczepić 2 plastikowe zaczepy pomiędzy kołami a filtrem wylotowym. Niestety, przy drugim otwieraniu obudowy wyłamałem jeden z nich. Można podejrzeć, gdzie konkretnie te zaczepy są, wyjmując prawy boczny panel (lewego się nie da, bo jest przykręcony) i zaglądając za koło.

majkel_2N3904 · Accepted Answer

Zagadka rozwiązana przy współpracy z autorem wątku kolegą @2N3866 !Szanowny kolego @2N3866 , dziękuję bardzo za wymianę pomysłów oraz spostrzeżeń (wiadomości prywatne), które doprowadziły nas do rozwiązania.Zanim zacząłem eksperymentować z przyciskiem oraz potencjometrem, ponownie sprawdziłem (przy pomocy multimetra) moduł zasilania oraz sterowania.Po kilkunastu próbach jednoznacznie powtórzyłem warunki poprawnego oraz błędnego działania modułu:* silnik nie odpala, gdy napięcie na diodzie Zenera Z1 oraz kondensatorze elektrolitycznym C3 jest poniżej 5,6 V;* z jakiegoś niewyjaśnionego powodu zdarza się, że napięcie na powyższych elementach wynosi 1,2-1,6 V i wtedy odkurzacz nie działa.Moduł zasilania/sterowania można zakupić w cenie 120-150 PLN. Wymiana na 100% rozwiązałaby problem, ale na tym forum tego typu rozwiązania nie są satysfakcjonujące.Zidentyfikowałem kluczowe elementy sterownika, narysowałem schemat zasilania, kolega @2N3866 znalazł schemat odpowiednika sterownika:* w moim odkurzaczu regulatorem obrotów silnika ma oznaczenie MQD4C ZJLA;* triak (który błędnie zidentyfikowałem jako MOSFET, a kolega @2N3866 skorygował) sterujący fazowo silnik ma oznaczenie BTB12-600B;* bardzo podobny odpowiednik sterownika znaleziony przez kolegę kolega @2N3866: https://www.elektroda.pl/rtvforum/viewtopic.php?p=18137950#18137950Ostateczne rozwiązanie problemu* wymiana dwóch kondensatorów polipropylenowych klasy X2 - o pojemności 330 nF oraz 220 nF w moim odkurzaczu (ten pierwszy, C2 oznaczony dolną strzałką, był bezpośrednio odpowiedzialny za usterkę, drugi wymieniony profilaktycznie);* koszt samodzielnej naprawy: 6,20 PLN + poświęcony czas.

wojtek 9007 · Answer

Witam - proponuję jeszcze raz dokładnie sprawdzić włącznik który jest na osobnej płytce PCB .Możliwe że jest wadliwy i czasami nie załącza ?

2N3866 · Answer

Dziękuję za odpowiedź.

Miałem tak przy poprzednim odkurzaczu Ultra Silencer, ale tam sprawa była oczywista. Wtedy reagował dopiero za którymś razem w dowolnym gniazdku. Tutaj po zmianie gniazdka na aktualnie "poprawne politycznie" odkurzacz reaguje prawidłowo na każde naciśnięcie wyłącznika. Wydaje się również, że gdy pozostawić odkurzacz włączony do gniazdka, to na następny dzień zadziała on prawidłowo. Po odpięciu od gniazdka rośnie ryzyko, że wczorajsze gniazdko okaże się dziś niewłaściwe.

Na tym polega właśnie ta niestacjonarność tego problemu. Gdyby było tak samo we wszystkich gniazdkach, natura problemu byłaby łatwiejsza do wyobrażenia.

Tak jak pisałem: zanim rozpocznę rozbiórkę tej koszmarnej obudowy, chciałem rozeznać, czy ktoś się z takimi objawami zetknął, ewentualnie zerknąć na schemat i pomyśleć. Najpierw musiałaby się uzbierać masa krytyczna mojej irytacji na odkurzacz, żebym się wziął za demontaż. Jak wymieniałem wyłącznik w poprzednim odkurzaczu Ultra Silencer, to rozebranie obudowy zajęło mi dwa popołudnia pomimo obejrzenia w trakcie tego czasu filmu na youtube. Nie sztuka to zrobić na siłę i powyłamywać zatrzaski albo spowodować, że odkurzacz będzie wyglądać jakby był w naprawie u kowala.

Mój Electrolux poprzedniej generacji 15-20 lat temu miał obudowę skręcaną, więc raz do roku go bez problemu rozbierałem i czyściłem. Teraz wszyscy poszli w totalne oszczędności - każda śrubka i każda sekunda montażu się liczy, więc wszystko - od odkurzaczy po laptopy jest projektowane tak, żeby Chińczyk to złożył do kupy piąstkami w 5 sekund.

yanes · Answer

Możesz jeszcze oznaczyć wtyczkę, i gniazdka po której stronie masz przewód fazowy. Obracając wtyczką sprawdzisz, czy to coś zmienia.Miałem tak w suszarce do bielizny, że na jednym gniazdku działała, a na drugim wyłączała się po 10 minutach.

andrysd · Answer

Czy udało się rozwiązać ten problem? Mój electrolux zachowuje się dokładnie tak samo. Pozostawiony w gniazdku gdzie się uruchomił działa cały czas do czasu jak go ktoś z tego gniazdka nie wypnie.
