    Kolejny moduł i mam nadzieję, że oczekiwany przez wszystkich Kolegów chcących wykonać samodzielnie "Głośnik" przenośny.
    Zakupiony ze strony Aliexpres:
    https://pl.aliexpress.com/item/4000595359250.html?spm=a2g0s.9042311.0.0.4fa55c0f3NXv5z

    …moduł zawiera "na pokładzie" wszystko (poza wzmacniaczem mocy), co jest potrzebne do wykonania przenośnego odtwarzacza MP3, BT oraz sygnałów z tunera FM (ten akurat tylko mono) i AUX.

    Od początku:
    Paczuszka z wyglądu niepozorna, ot, kilka rzeczy wsypanych luzem do foliowej torebki strunowej:

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Rozpakujmy więc:

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Okazuje się, że i w tym wypadku za wiele pracy z montażem nie będzie. Całość PCB jest zmontowana - w naszej gestii jest jedynie podłączenie zasilania, wyjścia sygnału na wzmacniacz i (ewentualnie) gniazda do podłączenia sygnału analogowego audio AUX.
    Co do zasilania - sprzedawca podaje wymagane napięcie DC 12V i "zalecanym" prądzie (tu niespodzianka?) 1-3A... Oczywiście błąd, a raczej lenistwo sprzedawcy, który po prostu zaczerpnął wszystkie dane z innego modułu, mającego na pokładzie również i wzmacniacz mocy (no, może wzmacniaczyk ;) ) - zmierzony prąd przy korzystaniu z USB to ok. 100mA.
    Napięcie to zresztą i tak trafia najpierw na stabilizator 78M05 i z takiego napięcia korzysta w zasadzie cały moduł.
    Podłączmy więc zasilanie (ja wybrałem nieco niższe, bo 10V (oczywiście żadnych niepokojących objawów nie zaobserwowano ;) )), bo dziś jest dość ciepło i chciałem zaoszczędzić stresu stabilizatorowi. W praktyce wystarczy nawet 8V.

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Nie zdołałem zarejestrować, ale zanim pokaże nam się nazwa wejścia (zawsze po wyłączeniu zasilania włącza się od AUX'a), wyświetla się powitalne "HI", by po chwili zniknąć i oczarować nas (taaa... :( ) napisem AUX oraz migającym, kolorowym, wachlarzem mającym imitować (bo związku z poziomem sygnału żadnego nie ma) wskaźnik wysterowania czy coś w tym guście... Mój gust niestety ucierpiał, ale - jak ktoś lubi, to czemu nie.
    Opcje pracy modułu można zmienić naciskając odpowiedni klawisz (czyli "MODE"). Po kolei: pierwsze naciśnięcie to Bluetooth opisany na wyświetlaczu jak poniżej:

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Kolejne naciśnięcie MODE i aktywujemy pracę tunera FM (pokazuje się ostatnio słuchana stacja, a raczej jej częstotliwość):

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    ...i kolejne to znów AUX. A jak włączyć "Pena" albo kartę (MMC/SD/MMA) pamięci (mikro SD) z ukochaną muzyką? Po prostu włączyć... je w odpowiednie gniazdo.

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Pierwszy komunikat pokazuje nam ilość plików muzycznych, a zaraz po tym odtwarzacz zaczyna grać pokazując upływ czasu od początku utworu. Dodatkowo dla opcji BT oraz MP3 możemy wywołać jedno z czterech ustawień EQ (a przynajmniej tak dumnie nazwał te cztery różne, niezbyt ciekawe, zapisane programowo korekcje dźwięku).
    Oczywiście ta ostatnia opcja (oraz inne obsługujące MP3, TC Kard i BT) dostępna jest tylko z pilota.
    No właśnie - jest i pilot. Prosty, ale zgrabny i wystarczająco dobrze działający pilot IR.

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Bateria - CR 2025.
    To tyle wstępnego oglądania, teraz przyjrzyjmy się, co tam tak naprawdę te wszystkie opcje obsługuje, gdzie się znajduje dekoder MP3, tuner?
    Ano wszystko udało się "upchać" w kostkę procesorka SMD wielkości 4x4mm.

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

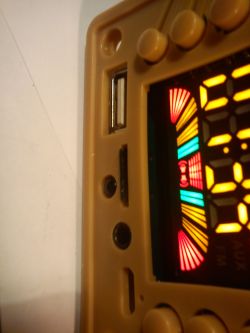

    Poza nim na płytce znajdziemy wspomniany wyżej stabilizator kwarc, naparstek elementów biernych, wyświetlacz i gniazda: AUX (JACK MINI STEREO), USB i gniazdo na kartę pamięci. To ostatnie moim zdaniem niezbyt przemyślanie umieszczone, bo aby je wsunąć (i aby się "zatrzasnęło" w gnieździe), należy pomóc sobie paznokciem. Oczywiście wyjęcie karty również wymaga użycia paznokcia lub czegoś wąskiego.

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Wracając do zawartości PCB:

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    A żeby pokazać resztę, musiałem odkręcić kilka śrubek.

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    I można przyjrzeć się wyświetlaczowi:

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Tu ciekawostka... Wyświetlacz obsługuje cztery siedmiosegmentowe wyświetlacze, plus ikonki MP3, FM, AUX i zygzaczek BT oraz ten pseudowskaźnik poziomu (2 x po cztery segmenty); a iloma nogami jest połączony z płytką?
    Policzmy - z jednej strony mamy 7 pinów.

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    A z drugiej?

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Ani jednego. Czyli większość układu sterującego znajduje się już w samym wyświetlaczu. Ach ta specjalizacja...
    No i gniazda. Te umieszczone zostały na dodatkowej, prostopadłej do głównej, płytce i z nią zlutowane.

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Taki duet wsunięty jest w szyny w słupkach wypraski plastikowego korpusu

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    i ustabilizowany solidnie sześcioma plastowkrętami, z czego dwa mają poszerzone przy łbach kołnierze, dzięki czemu zabezpieczają tę dodatkową płytkę przed wgnieceniem. Przyciski uformowane w wyprasce ustawione są nad tact-switchami praktycznie bez luzu. Gratulacje za spasowanie wszystkich elementów płytki z wypraską się należą bezsprzecznie. Zarówno gniazda, jak i switche pasują idealnie, i dzięki temu nie będzie problemów z działaniem czy włączaniem (poza tym nieszczęsnym gniazdem na karty pamięci).
    Panel możemy zamocować w obudowie "samograja" za pomocą 4 śrubek ze stożkowymi/krytymi łbami (typowe M3 pasują idealnie!), a na koniec nakleić folię z opisami i przyciemnionym (!) okienkiem na wyświetlacz oraz przezroczystym na diodę odbiorczą IR.

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Na zdjęciach nie widać tego dokładnie, bo nie zdecydowałem się na odklejenie folii zabezpieczającej klej na folii - gdybym to zrobił i przykleił ją na wypraskę, nie można by już jej przykręcić, ale możecie mi wierzyć na słowo, pasuje idealnie, a wyświetlacz jest wyraźny i całkiem nieźle się prezentuje.

    AIYIMA Bluetooth MP3 dekoder karta audio Bluetooth 5.0 - Moduł do samograja

    Tak więc te rozmyte plamy w miejscu wyświetlacza to tylko efekt matowej folii zabezpieczającej warstwę samoprzylepnego kleju.

    Zewnętrzna strona nalepki z opisami jest zabezpieczona dodatkową folią - do zdjęcia już po zamocowaniu modułu. Ta folia to oczywiście zabezpieczenie samej nalepki przed ewentualnym zarysowaniem podczas prac warsztatowych. Po jej zdjęciu nalepka z opisami ma błyszczącą powierzchnię.

    Tyle do oglądania. A teraz odpowiedź na zasadnicze pytanie: Jak to gra?
    Moim zdaniem nieźle, a nawet dobrze. W każdym razie nie spodziewałem się po kostce tak niewielkich rozmiarów ani takiej jakości, ani tylu możliwości.
    Piszę to z pozycji kogoś, kto zaczynał przygodę z elektroniką od lamp elektronowych, a pierwsze układy scalone były w DIP14 i zawierały zaledwie kilka sztuk (!) tranzystorów... :)
    W każdym razie mnie staremu (a i zapewne większości Kolegów budujących swoje "samograje") wystarczy na pewno to, co on potrafi. Jedyne, czego może mi brakować (bo pewnie innym to nie będzie przeszkadzało), to brak stereo na FM'ie. Niestety, ale we wszystkich chyba modułach tego typu i opartych na procesorze BP 02725 - 26A4 (nie znalazłem nigdzie żadnych informacji o nim) jest tak samo. Radio jest mono i trzeba się z tym pogodzić. Dla wszystkich innych opcji jest zachowane stereo i działa całkiem przyzwoicie.

    Na koniec wielkość modułu:
    szerokość (zmierzona z dokładnością mojej linijki ;) ) to 78mm, wysokość 53mm i głębokość 24mm (od wystających klawiszy do najbardziej wysuniętego w głąb łba śrubki).
    Aby móc zamocować panel, musimy wyciąć otwór 48mm x 74mm. A rozstaw otworów mocujących to 62mm x 37mm.

    Pozdrawiam.
