W materiale testujemy aparaturę modułową udostępnioną przez producenta Novatek-Electro, zaglądamy do wnętrza automatycznego przełącznika faz PEF-320 i programowalnego przekaźnika czasowego z wyświetlaczem REV-114. Automatyczny przełącznik faz zwiększa niezawodność zasilania odbiorów jednofazowych korzystając z instalacji trójfazowej. Gdy zabraknie zasilania na fazie priorytetowej L1, odbiór zostanie przełączony na fazę rezerwową L2. Gdy zawiedzie L2, przełączamy odbiór na L3.

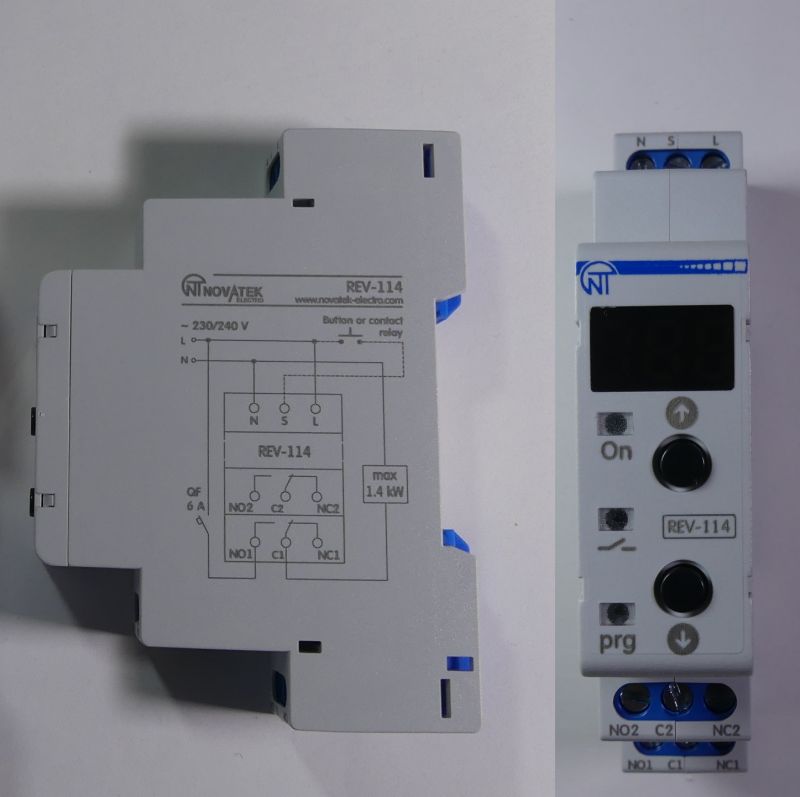

Przekaźnik czasowy REV-114 jest wyposażony w wyświetlacz LED, co ułatwia wybór i konfigurację jednego z 17 programów. Wyświetlacz pozwala także na obserwację procesu odliczania czasu w wybranym programie. Czasy odliczane przez przekaźnik mogą być ustawione w zakresie milisekund, sekund, minut, godzin oraz dni, nawet do 10 dni. Testowane urządzenia posiadają opis, parametry i schemat aplikacyjny naniesiony na bok obudowy, co znacznie ułatwia instalację i konfigurację.
Poniżej materiał filmowy, zdjęciowy i tekstowy prezentujący testowany sprzęt Novatek Electro.

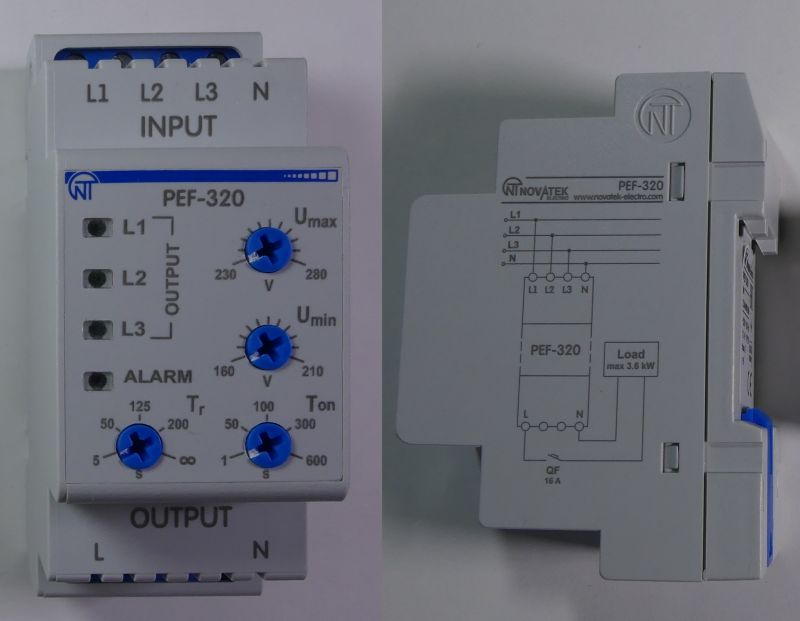

PEF-320 pozwala na konfigurację zarówno minimalnego napięcia na fazie, jak i maksymalnego napięcia na fazie, tym sposobem ustawiamy przedział napięć, który uznawany jest jako prawidłowy. Pokrętłem Ton ustawiamy zwłokę załączenia odbioru po uruchomieniu przekaźnika, pokrętło Tr reguluje czas powrotu na fazę o wyższym priorytecie, możemy też wyłączyć powrót na fazę o wyższym priorytecie (wtedy powrót nastąpi dopiero, gdy zawiedzie faza rezerwowa, z której zasilany jest odbiór). Ustawienie zwłoki przełączania przyda się przy zasilaniu odbiorników, które nie powinny być wyłączane i załączane ze zbyt dużą częstotliwością np. sprężarki z obwodem rozruchowym.

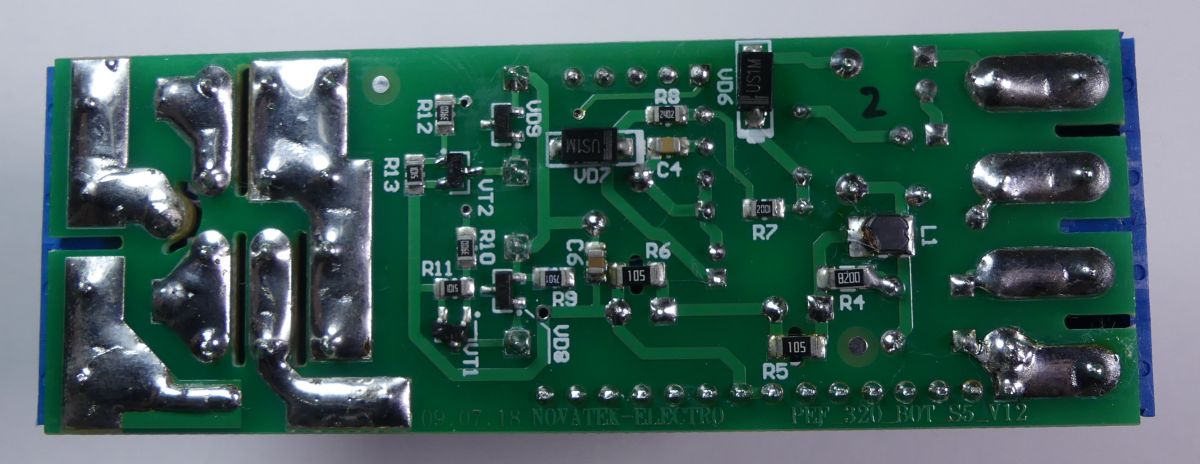

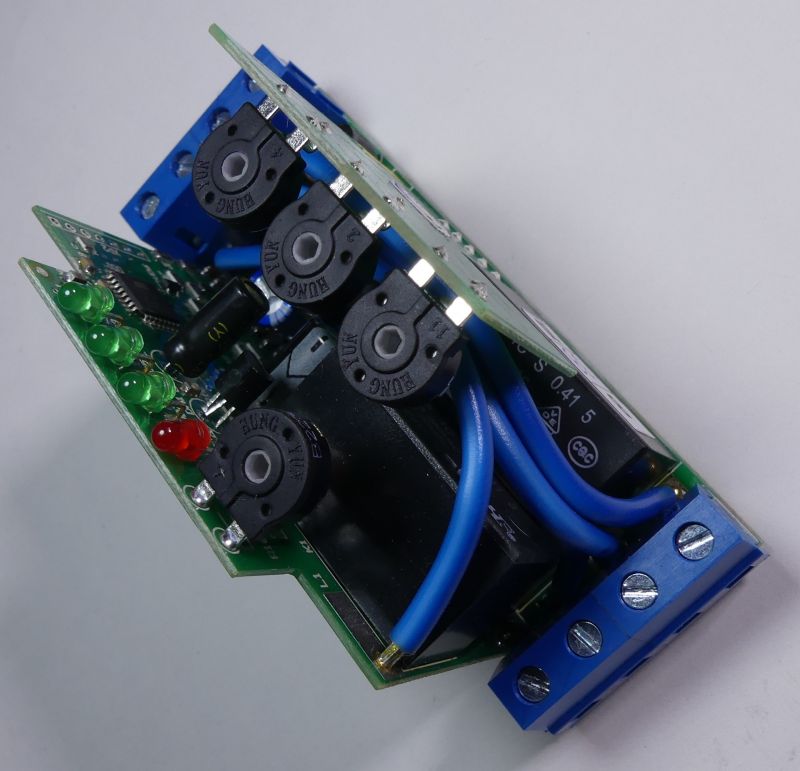

We wnętrzu automatycznego przełącznika faz PEF-320 znajdziemy zasilacz impulsowy dla układu opartego na mikrokontrolerze sterujący 3 przekaźnikami oraz kontrolujący napięcia na fazach. Automatyczny przełącznik faz zwiększy niezawodność zasilania istotnych odbiorów jednofazowych typu monitoring, system alarmowy, systemy komunikacji i sygnalizacji oraz wielu innych.

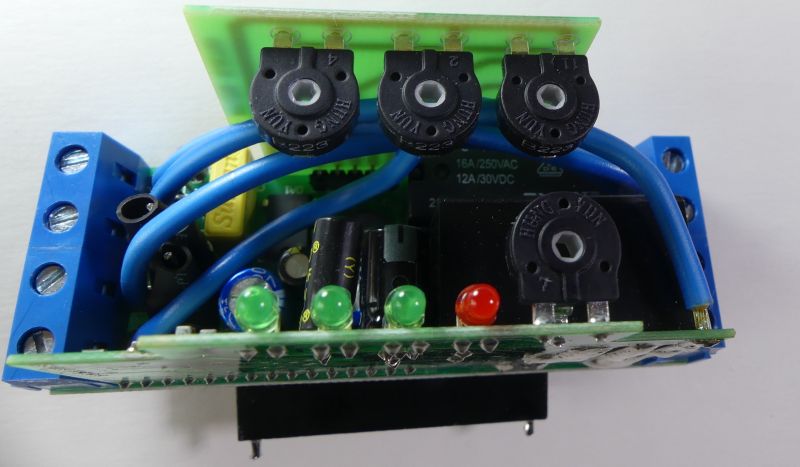

Do regulacji ustawień zostały wykorzystane potencjometry. Sygnały analogowe z potencjometrów interpretuje program wykonywany przez mikrokontroler. PCB tworzą konstrukcję nośną dla elementów wskaźnikowych i regulacyjnych przekaźnika.

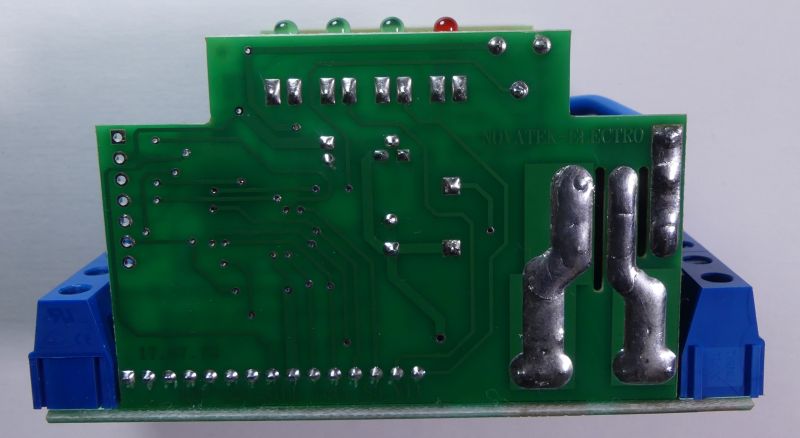

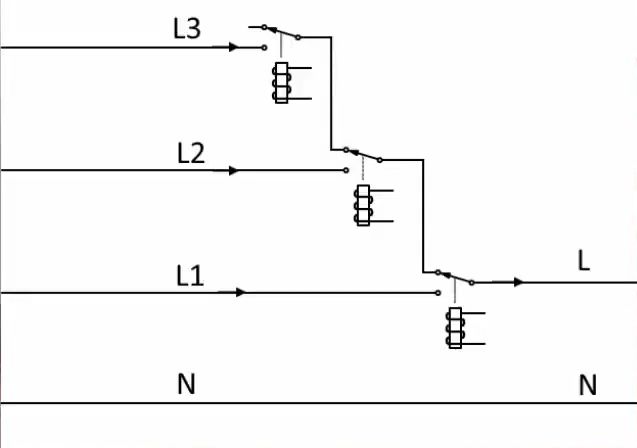

Warto zwrócić uwagę na sposób połączenia przekaźników przełączających zasilanie odbiornika. Sposób połączeń zabezpiecza sprzętowo przed zwarciem międzyfazowym w przypadku awarii mikrokontrolera lub uszkodzenia sterowania przekaźników.
Programowalny przekaźnik czasowy REV-114 oparty jest na mikrokontrolerze, który realizuje wybrany program odliczający czas. Programy czasowe sterują przekaźnikiem z dwoma przełączanymi stykami 6A 230VAC. Przekaźnik czasowy może reagować na pojawienie się napięcia zasilającego lub podanie zasilania na wejście "S" przekaźnika. Zastosowanie wyświetlacza pozwoliło na wybór ustawień poprzez menu i dwa przyciski sterujące. Odliczanie czasu podczas wykonywania programu również prezentowane jest na wyświetlaczu LED.
Warto zajrzeć na stronę producenta testowanego sprzętu Novatek-Electro - znajdziecie tam różne rodzaje sprzętu do montażu na szynę T, np.:
zegary astronomiczne, ograniczniki mocy, rejestratory parametrów sieci i procesów technologicznych, wskaźniki i wiele innych.
Jeżeli zainteresują Was określone produkty, warto napisać w komentarzach - być może uda się zorganizować testy wybranego sprzętu.
Czy korzystacie z automatycznych przełączników faz?
Do czego najczęściej stosujecie przekaźniki czasowe?
[Artykuł Partnerski]
Przekaźnik czasowy REV-114 jest wyposażony w wyświetlacz LED, co ułatwia wybór i konfigurację jednego z 17 programów. Wyświetlacz pozwala także na obserwację procesu odliczania czasu w wybranym programie. Czasy odliczane przez przekaźnik mogą być ustawione w zakresie milisekund, sekund, minut, godzin oraz dni, nawet do 10 dni. Testowane urządzenia posiadają opis, parametry i schemat aplikacyjny naniesiony na bok obudowy, co znacznie ułatwia instalację i konfigurację.
Poniżej materiał filmowy, zdjęciowy i tekstowy prezentujący testowany sprzęt Novatek Electro.
PEF-320 pozwala na konfigurację zarówno minimalnego napięcia na fazie, jak i maksymalnego napięcia na fazie, tym sposobem ustawiamy przedział napięć, który uznawany jest jako prawidłowy. Pokrętłem Ton ustawiamy zwłokę załączenia odbioru po uruchomieniu przekaźnika, pokrętło Tr reguluje czas powrotu na fazę o wyższym priorytecie, możemy też wyłączyć powrót na fazę o wyższym priorytecie (wtedy powrót nastąpi dopiero, gdy zawiedzie faza rezerwowa, z której zasilany jest odbiór). Ustawienie zwłoki przełączania przyda się przy zasilaniu odbiorników, które nie powinny być wyłączane i załączane ze zbyt dużą częstotliwością np. sprężarki z obwodem rozruchowym.
We wnętrzu automatycznego przełącznika faz PEF-320 znajdziemy zasilacz impulsowy dla układu opartego na mikrokontrolerze sterujący 3 przekaźnikami oraz kontrolujący napięcia na fazach. Automatyczny przełącznik faz zwiększy niezawodność zasilania istotnych odbiorów jednofazowych typu monitoring, system alarmowy, systemy komunikacji i sygnalizacji oraz wielu innych.
Do regulacji ustawień zostały wykorzystane potencjometry. Sygnały analogowe z potencjometrów interpretuje program wykonywany przez mikrokontroler. PCB tworzą konstrukcję nośną dla elementów wskaźnikowych i regulacyjnych przekaźnika.
Warto zwrócić uwagę na sposób połączenia przekaźników przełączających zasilanie odbiornika. Sposób połączeń zabezpiecza sprzętowo przed zwarciem międzyfazowym w przypadku awarii mikrokontrolera lub uszkodzenia sterowania przekaźników.

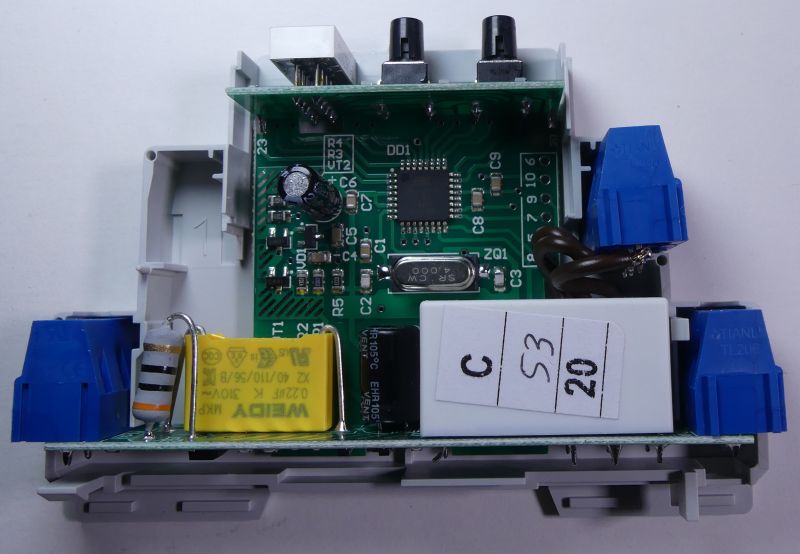

Programowalny przekaźnik czasowy REV-114 oparty jest na mikrokontrolerze, który realizuje wybrany program odliczający czas. Programy czasowe sterują przekaźnikiem z dwoma przełączanymi stykami 6A 230VAC. Przekaźnik czasowy może reagować na pojawienie się napięcia zasilającego lub podanie zasilania na wejście "S" przekaźnika. Zastosowanie wyświetlacza pozwoliło na wybór ustawień poprzez menu i dwa przyciski sterujące. Odliczanie czasu podczas wykonywania programu również prezentowane jest na wyświetlaczu LED.

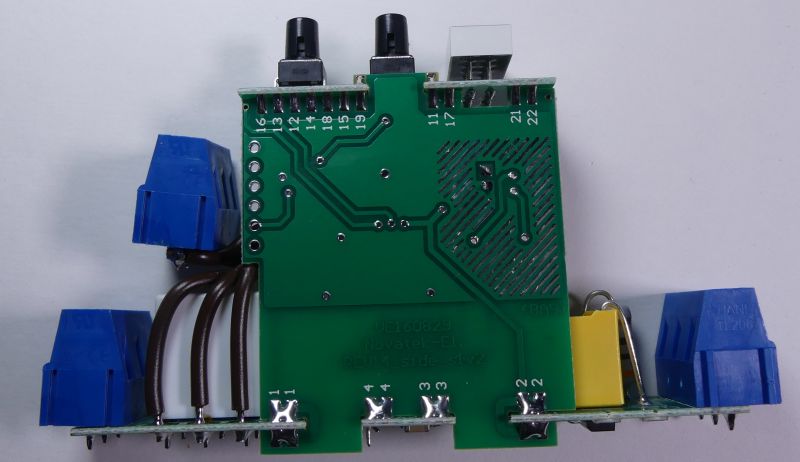

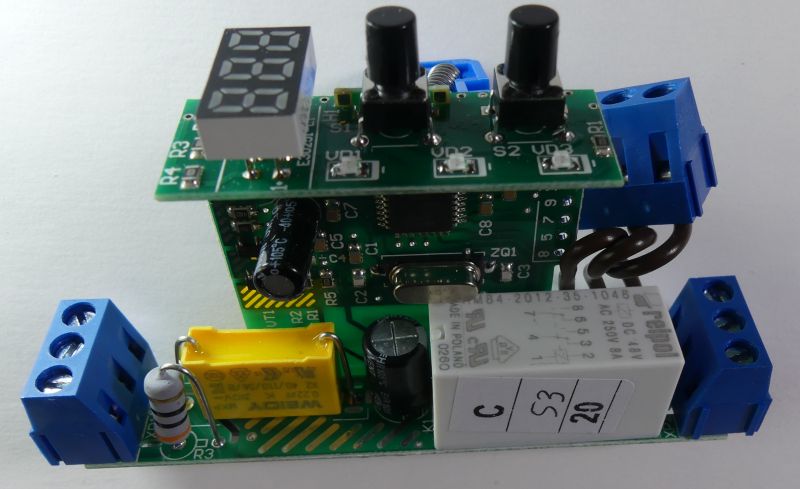

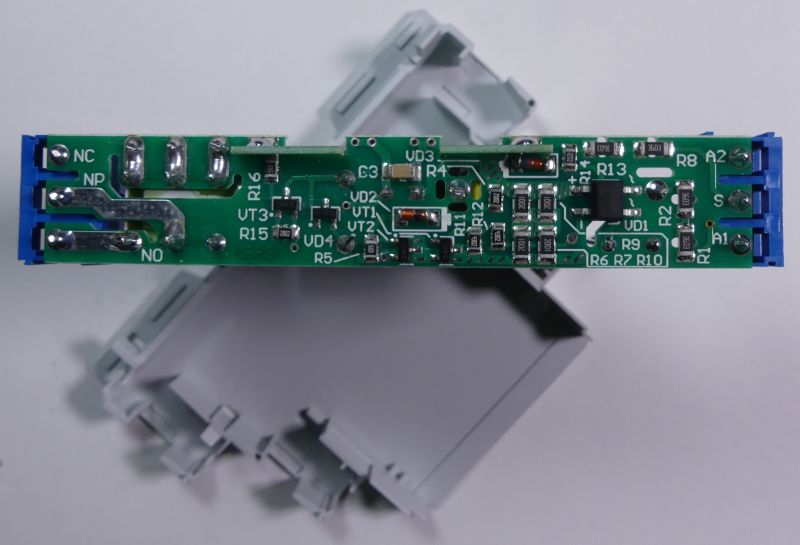

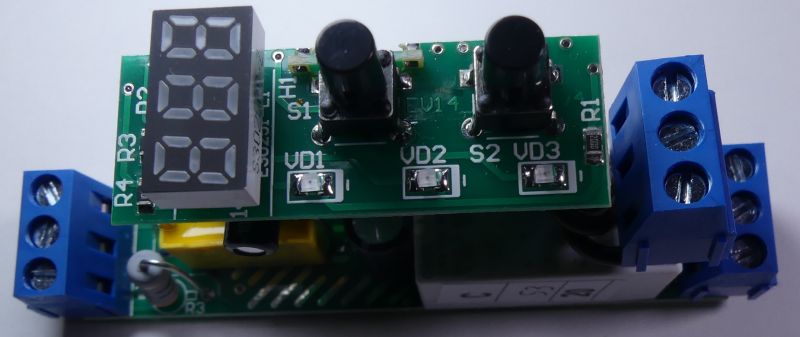

Wnętrze przekaźnika czasowego REV-114 zobaczycie na zdjęciach poniżej.
Warto zajrzeć na stronę producenta testowanego sprzętu Novatek-Electro - znajdziecie tam różne rodzaje sprzętu do montażu na szynę T, np.:
zegary astronomiczne, ograniczniki mocy, rejestratory parametrów sieci i procesów technologicznych, wskaźniki i wiele innych.
Jeżeli zainteresują Was określone produkty, warto napisać w komentarzach - być może uda się zorganizować testy wybranego sprzętu.
Czy korzystacie z automatycznych przełączników faz?
Do czego najczęściej stosujecie przekaźniki czasowe?
