Kolejny Klasyczny Transformator Tesli SGTC na iskrowniku statycznym

jurand87sca 20 Jun 2021 19:45 1905 5
  • Kolejny Klasyczny Transformator Tesli SGTC na iskrowniku statycznym Witam. Przedstawiam "prawie dokończony" projekt jakim jest klasyczny transformator Tesli SGTC. Puki co wyładowania w powierzę w pomieszczeniu około 30-50 cm. Pewnie wypadało by ją chociaż dobrze zestroić.. Przygotowania taktyczne..;) trwały ładnych parę lat. Nadszedł impuls i z doskoku udało się wykonać w okolicach miesiąca. Obliczenia wykonał kolega z forum.. Pisałem do kilku jednak tylko jeden się odezwał, za co dziękuje.. ;)

    W planach:
    Próby na iskrowniku obrotowym RSG
    Minimalizacja indukcyjności pasożytniczej w MMC
    Dopracowanie torusa
    Co więcej, czas pokarze.. ;)

    Opis w skrócie:
    Torus - rura elastyczna wentylacyjna średnicy 80 mm, zwinięta w krążek średnica zewnętrzna 380 mm.
    Uzwojenie wtórne - drut DNE 0,4 mm. Karkas czarna rura rynnowa 80 mm średnicy, długość 500 mm i około 417 mm nawoju.
    Uzwojenie pierwotne - płaskie drut średnica 3,8 mm średnia wewnątrz 100 mm, z zewnątrz około 400 mm. 15 zwojów z zapasem, odstęp między zwojami około 7 mm.. obecnie pracuje w okolicy 9-tego zwoju.
    6 podpór z tekstolitu 6 mm grubości.
    Kondensator - MMC 24 sztuki rosyjskich 0,1µF/3kV 2 gałęzie równolegle po 12 sztuk w szereg, przy każdym w szereg rezystor 10MΩ 1W 10kV
    Iskrownik statyczny - 4 rurki 9,7 mm średnicy od klimatyzacji, długość 160 mm przerwa około 1,25 mm ustawiane na grubość laminatu. Prawdopodobnie spróbuję wykonać iskrownik obrotowy.. Jeśli jest sens?
    Iskrownik zabezpieczający - 3 rurki średnica 13 mm długość około 22 mm przerwa około 3 mm
    Transformator sieciowy - NST Tecnolux 350VA 7kV @50mA
    Stolik - płyta meblowa wiórowa 18 mm

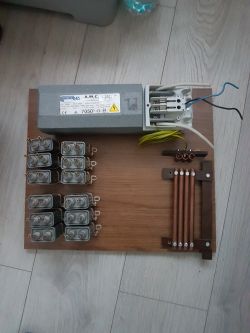

    Kilka foto z produkcji elementów składowych..;) Kolejny Klasyczny Transformator Tesli SGTC na iskrowniku statycznym Kolejny Klasyczny Transformator Tesli SGTC na iskrowniku statycznym Kolejny Klasyczny Transformator Tesli SGTC na iskrowniku statycznym Kolejny Klasyczny Transformator Tesli SGTC na iskrowniku statycznym [img-4] Kolejny Klasyczny Transformator Tesli SGTC na iskrowniku statycznym Kolejny Klasyczny Transformator Tesli SGTC na iskrowniku statycznym Kolejny Klasyczny Transformator Tesli SGTC na iskrowniku statycznym

    JAK WIADOMO NIE JEST TO ZABAWKA! OZON, UV, WYSOKIE NAPIĘCIE, I CO TAM JESZCZE TO WYTWARZA..

    Cool! Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    jurand87sca
    Level 25  
    Offline
    jurand87sca wrote 543 posts with rating 59, helped 85 times. Been with us since 2009 year.
  • Helpful post
    #2
    vodiczka
    Level 43  
    A jakieś foto jego iskier?
  • #4
    Michal1012
    Level 4  
    Fajne efekty jak na taki mały transformator, ile mocy to pobiera z sieci ?
  • #5
    jurand87sca
    Level 25  
    Witam. Ponoć ze względu na tryb pracy, ciężko było by oszacować moc pobieraną z sieci.. Aż tak dużego doświadczenia w temacie nie mam..

    Jednak po owinięciu Torusa taśmą samoprzylepną aluminiową efekty są "gorsze". Kilka mniejszych wyładowań po średnicy, prawdopodobnie ze względu na nierówne nawinięcie..
  • #6
    wesolyyyy
    Level 29  
    jurand87sca wrote:
    iskrownik obrotowy.. Jeśli jest sens?

    Jest. Możesz regulować częstotliwość wyładowań przez co lepiej zestroić cewkę. Do tego iskiernik obrotowy nie jest wrażliwy na zmiany wilgotności.
