3-drożne Zephyr Le V2 projekt YB Audio

pawel980 04 Jul 2021 14:48 2616 9
  • 3-drożne Zephyr Le V2 projekt YB Audio
    Cześć, chciałbym przedstawić Wam kolumny Zephyr Le V2 projektu YB Audio w moim wykonaniu. Projekt z pełnym opisem dostępny na stronie: http://yb-audio.pl/realizacje/zephyr_le/

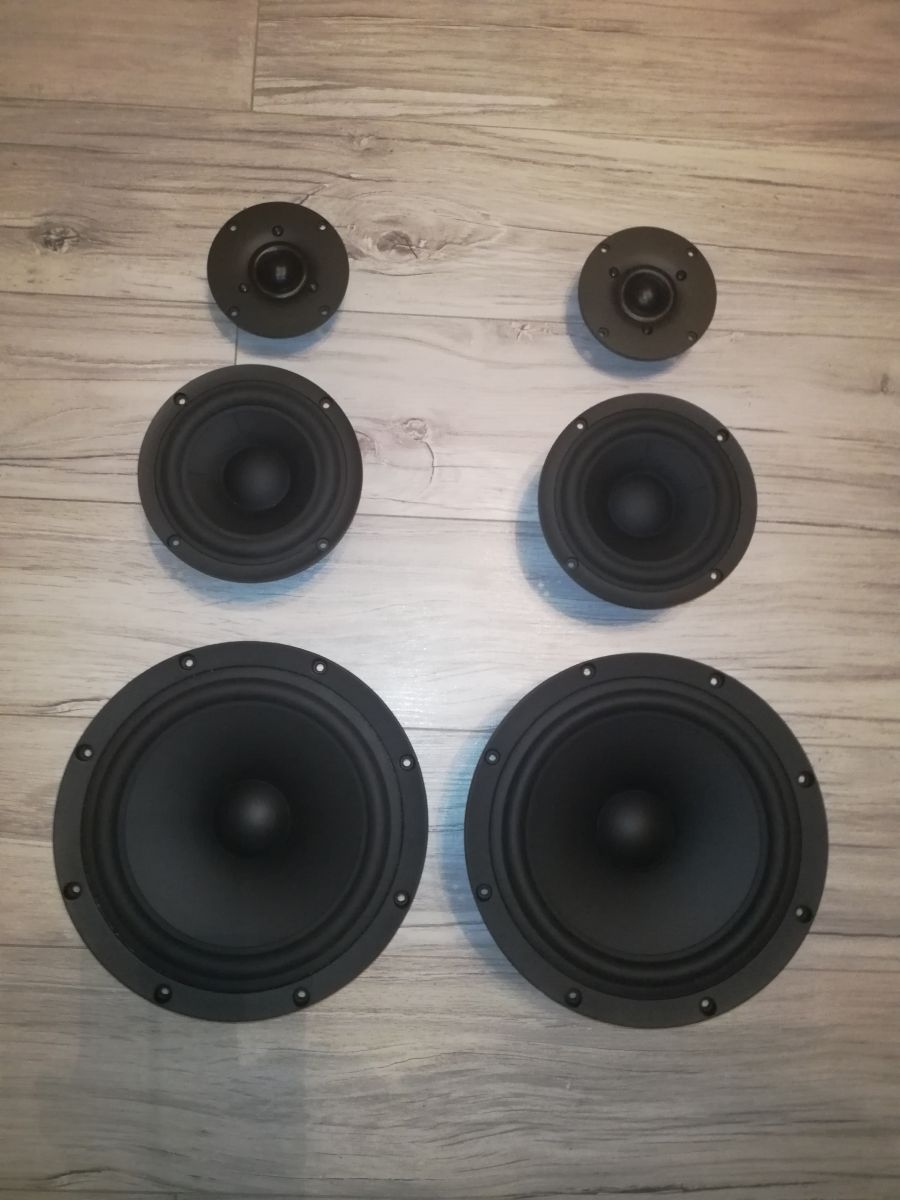

    Zastosowane głośniki: Sb23NRXS45-8, Sb15NBAC30-8, Sb29SDAC-C000-4 prezentują się tak:
    3-drożne Zephyr Le V2 projekt YB Audio

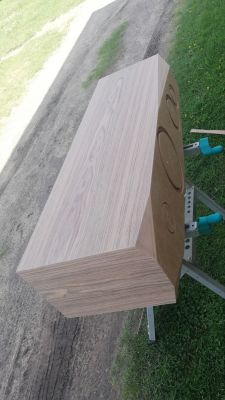

    Niestety nie dostałem nigdzie w pobliżu mdf 22, byłem zmuszony obudowę wykonać z mdf 18. Dokładnie przeliczyłem litraż i pojemność wzmocnień, by zachować pożądane objętości wewnętrzne projektu. Dodałem 3 dodatkowe wieńce wzmacniające, by konstrukcja mimo, że została wykonana z cieńszego 18mm materiału była wystarczająco sztywna. Front podwójny + hdf - 39mm. Wymiary zewnętrzne nie zmieniły się. Jak widać na zdjęciu od strony wewnętrznej montażowej głośnika średniotonowego wykonałem frezy głębokości 12mm na 45 stopni. Na tak sklejone obudowy poszedł hdf 3mm, po czym mogłem już szlifować skosy, zrobić wstępne frezowania pod kosze głośników i porty br.
    3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio

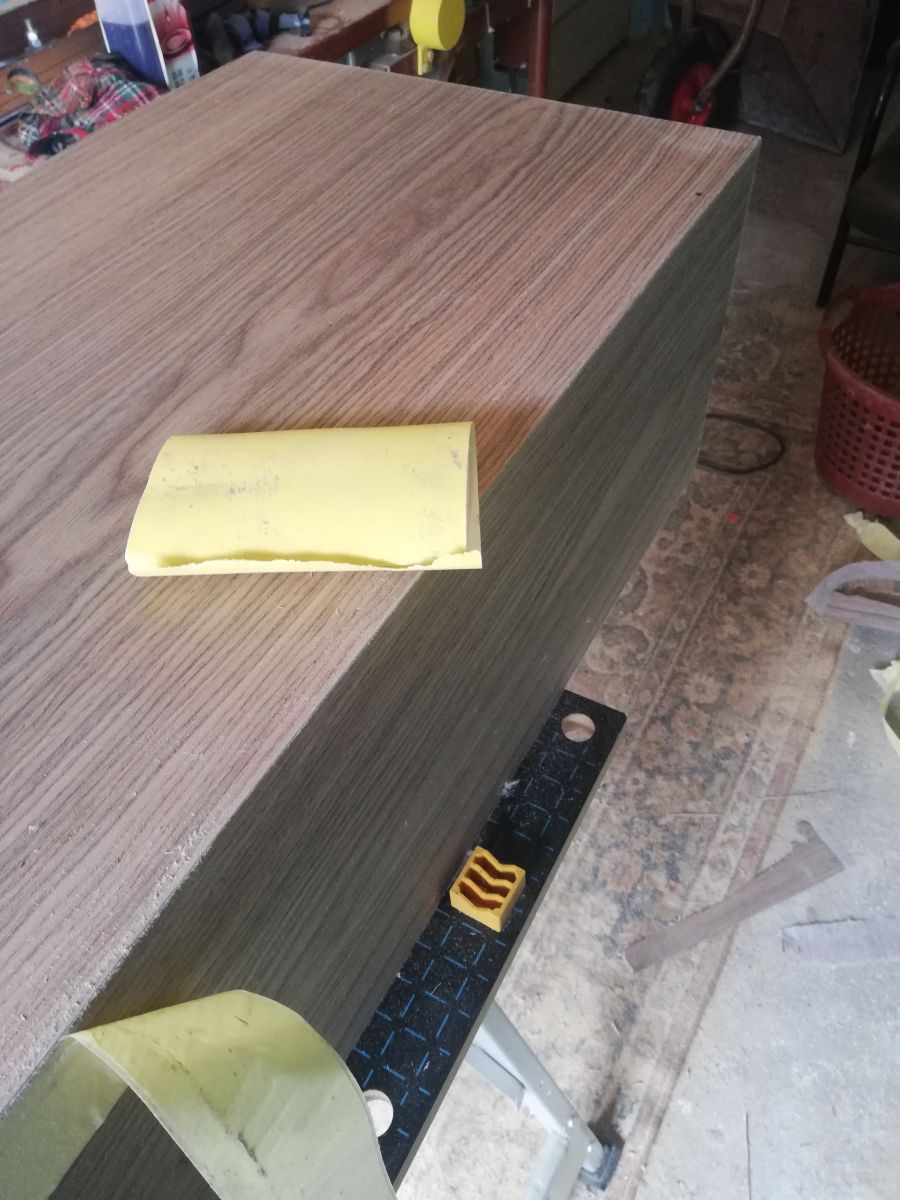

    Nadszedł czas na fornir, formatki przygotowałem wcześniej. Pociąłem tak, by słoje wypadły mniej więcej na środku. Kładłem go na klej bezbarwny polimerowy, po czym od razu wałkiem do ciasta wałkowałem całą jego powierzchnię i po chwili na pół mocy żelazka delikatnie grzałem i fornir był już przyklejony. Nadmiar obcinałem frezarką z zamontowanym frezem kopiującym na łożysku, delikatnie bez nadmiernego docisku by łożysko nie zostawiło śladu. Oklejałem 3 warstwy taśmy malarskiej by całkowicie zabezpieczyć fornir od urazu i kleju. Po tym rogi delikatnie szlifowałem papierem P120 i łączenie wyszło bardzo ładnie. Przy użyciu frezarki i cyrkla obciąłem fornir na wykonanych już frezach i następnie wyciąłem otwory montażowe głośników.
    3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio

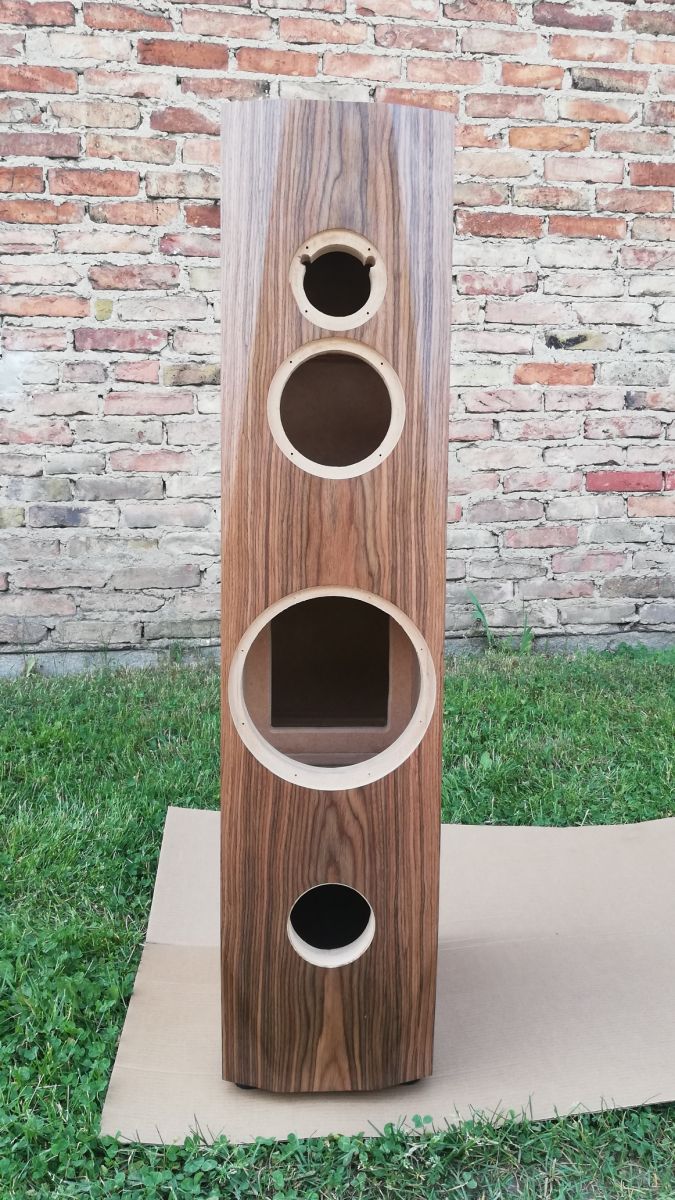

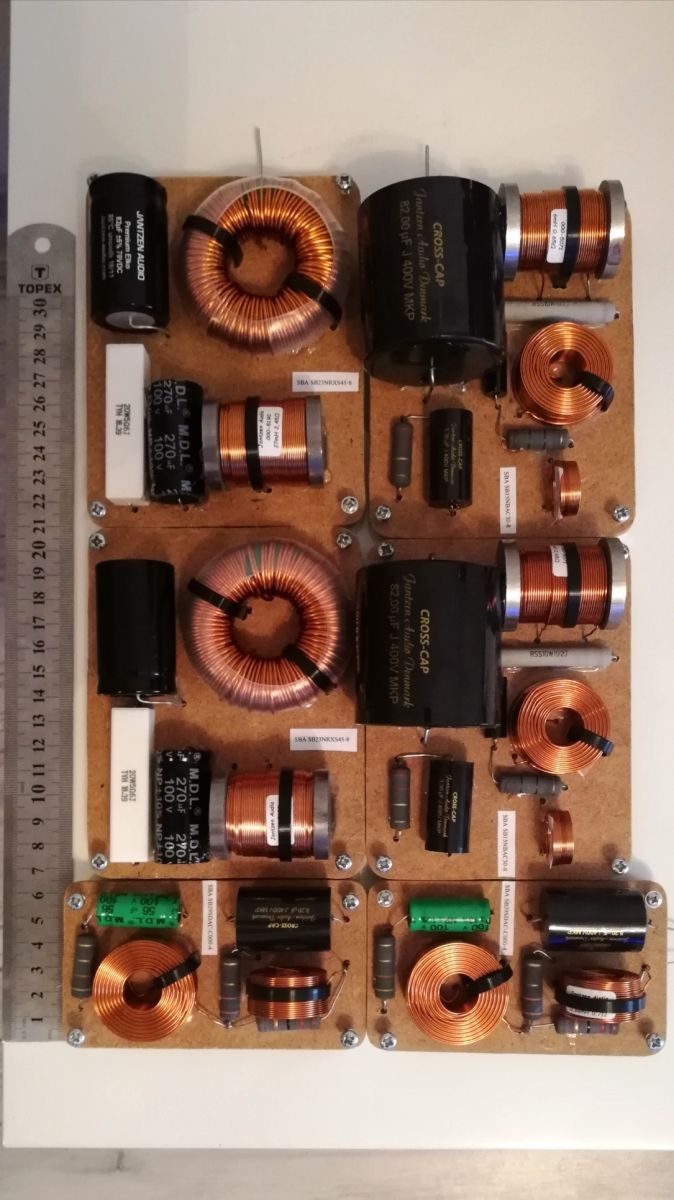

    Położony fornir wyszlifowałem papierem P120 następnie postanowiłem nałożyć twardy olejowosk osmo 3032. Pierwsza warstwa grubiej pędzlem by napił się, po wyschnięciu delikatnie szlifowałem papierem P500 i kolejne 2 warstwy nakładałem mimośrodem bez szlifowania międzywarstwowego. Na koniec delikatnie wypolerowałem futrem polerskim na rzep. W międzyczasie zamontowałem nóżki i polutowałem zwrotnice na trzech płytkach, każda odpowiada za oddzielny tor.
    3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio

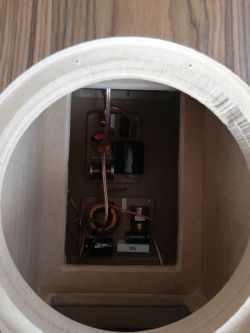

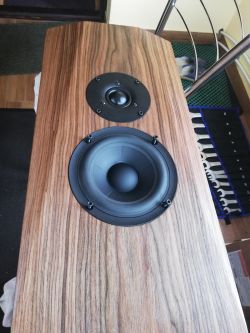

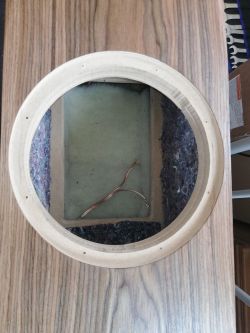

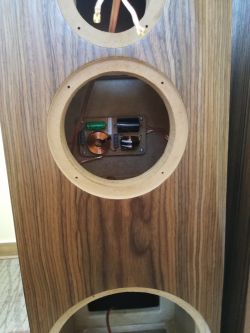

    Zwrotnice na tor wysokotonowy zamontowałem w komorze średniotonowego, zaś płytki odpowiadające za niskie i średnie zamontowałem w komorze niskotonowego. Obudowy wytłumiłem filcem 8mm i drugim materiałem tłumiącym za głośnikami w komorze średniotonowego owatą, zaś niskotonowego wełną owczą na materiale. Głośników nie lutowałem na stałe, podłączyłem je za pomocą wsuwek. Przykręciłem je za pomocą czarnych imbusów.
    3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio
    3-drożne Zephyr Le V2 projekt YB Audio 3-drożne Zephyr Le V2 projekt YB Audio

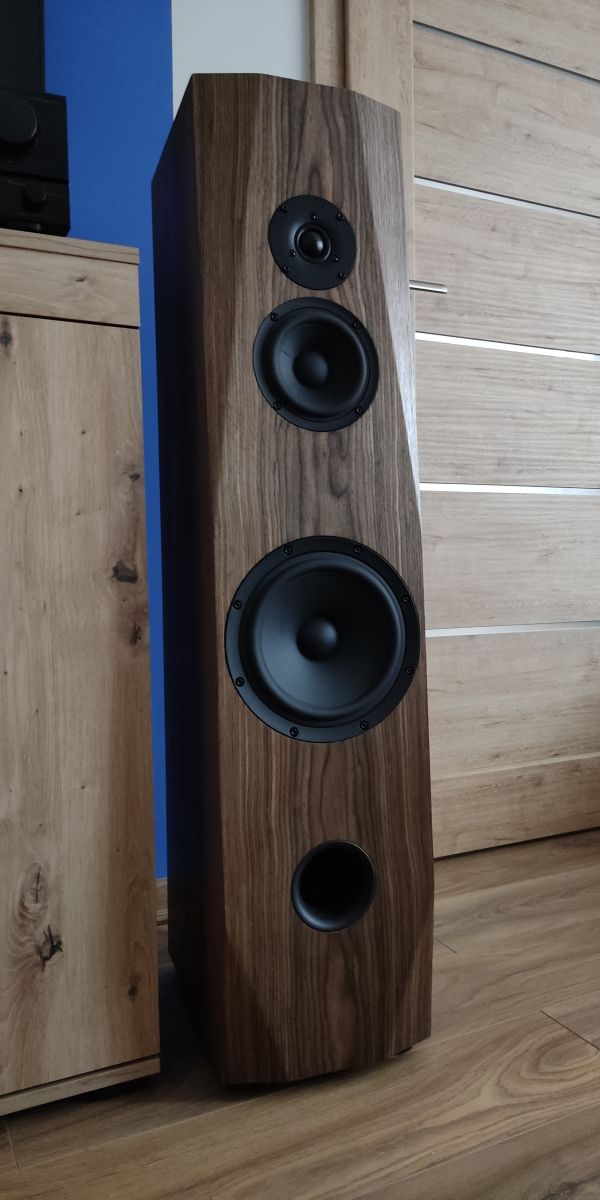

    To bardzo udana, dobrze wyglądająca konstrukcja. Pierwsze co zwróciło moją uwagę to świetna średnica i dobrze zgrywające się wysokie, basu jest tyle ile trzeba i nie wybija się on nadmiernie. Projekt zamknąłem w kwocie 2500. Kto szuka ładnej dobrze brzmiącej w tej kwocie konstrukcji 3 drożnej na pewno się nie rozczaruje.
    Dziękuję za udostępniony projekt, roboty dużo, ale było warto :)
    Pozdrawiam.
