Moduł przedwzmacniacza gramofonowego na bazie avt 2680 do Cambridge Audio.

kulek855 11 Jul 2021 12:56 2223 16
  • Witam.
    Chciałem zaprezentować moduł przedwzmacniacza gramofonowego opartego na kicie avt 2680, pasującego do wzmacniacza Cambridge Audio w moim przypadku jest to model A1 mk3 Special Edition.

    Film przedstawiający wykonanie:

    Link


    W projekcie użyłem elementy, które akurat miałem pod ręką.

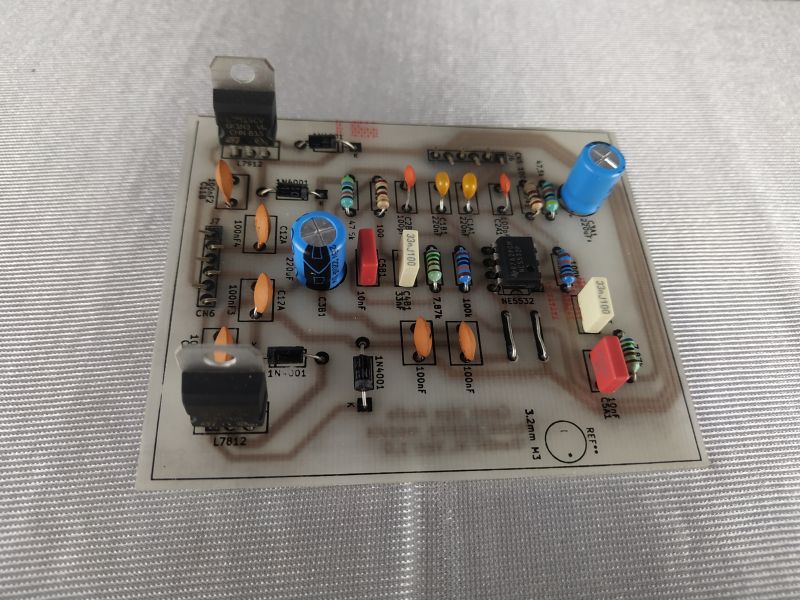

    Moduł przedwzmacniacza gramofonowego na bazie avt 2680 do Cambridge Audio.

    Początkowo do zasilania symetrycznego użyłem stabilizatorów na napięcie 12V, ale ostatecznie zastosowałem 15V (l7815 i l7915). Największy problem może stanowić montaż złącz pinowych CN5 i CN6, a to dlatego, że należy je przylutować od strony ścieżek przez co trzeba dokonać niewielkiej modyfikacji.
    Moduł przedwzmacniacza gramofonowego na bazie avt 2680 do Cambridge Audio.

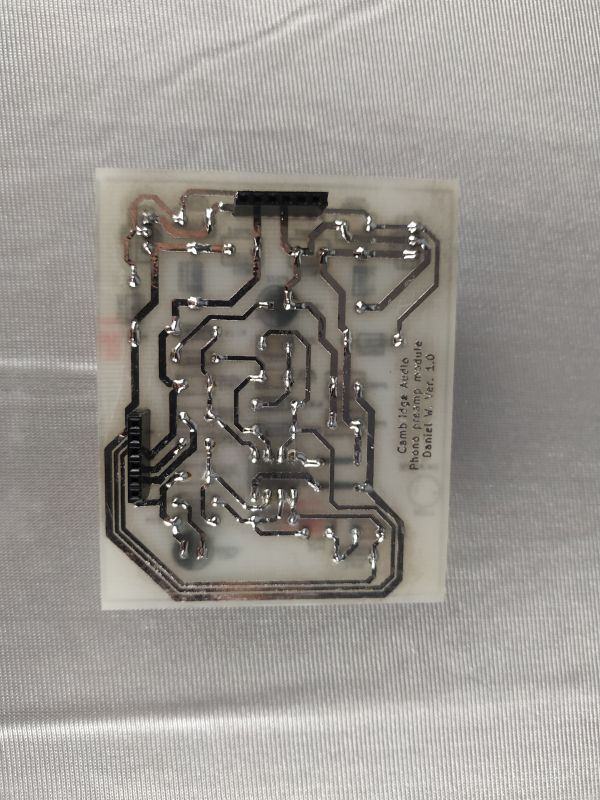

    Widok od strony ścieżek. Jak widać ścieżki dla zabezpieczenia zostały pocynowane.
    Moduł przedwzmacniacza gramofonowego na bazie avt 2680 do Cambridge Audio.

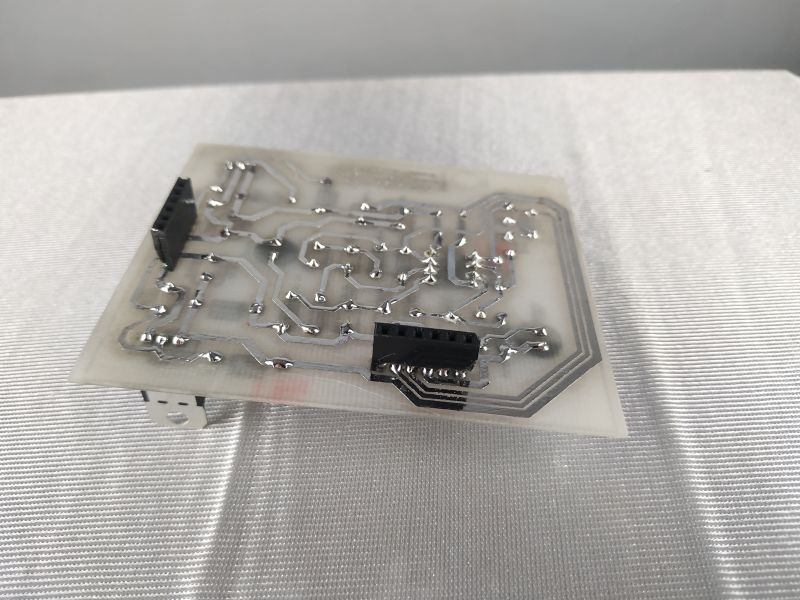

    Na kolejnym zdjęciu można zobaczyć sposób lutowania złącza pinowego.
    Moduł przedwzmacniacza gramofonowego na bazie avt 2680 do Cambridge Audio.

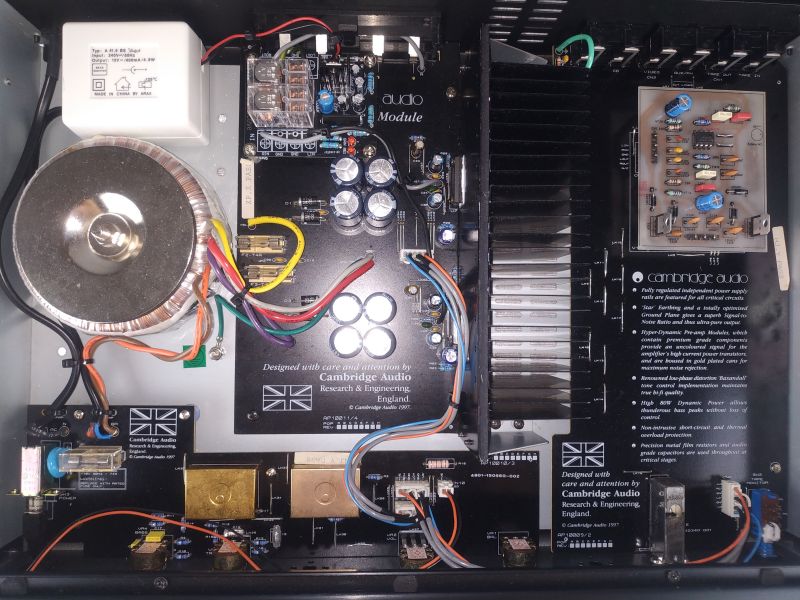

    Na płycie we wzmacniaczu należy usunąć lub przeciąć zworki LK1 oraz LK2 (te przy gniazdach RCA). Zamontowany moduł prezentuje się następująco:
    Moduł przedwzmacniacza gramofonowego na bazie avt 2680 do Cambridge Audio.

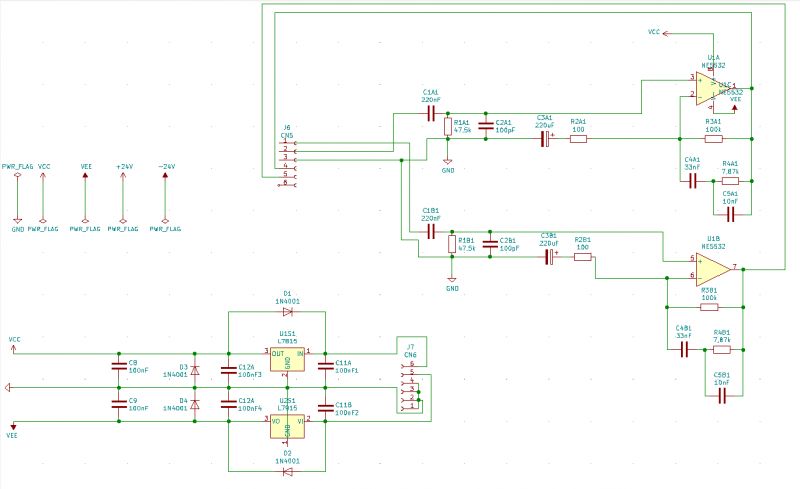

    Schemat:
    Moduł przedwzmacniacza gramofonowego na bazie avt 2680 do Cambridge Audio.

    Moduł działa ale jest wykonany amatorsko, więc jeżeli ktoś chce sobie w nim coś zmieni to poniżej udostępniam pliki do programu Kicad.
