Zastąpienie przekaźnika w Radiu CB Electronica 360 FM - pytania o symbol, napięcie i zestyki

veri12 02 Sie 2021 20:20 1680 30
REKLAMA
  • #1 19546740
    veri12
    Poziom 7  

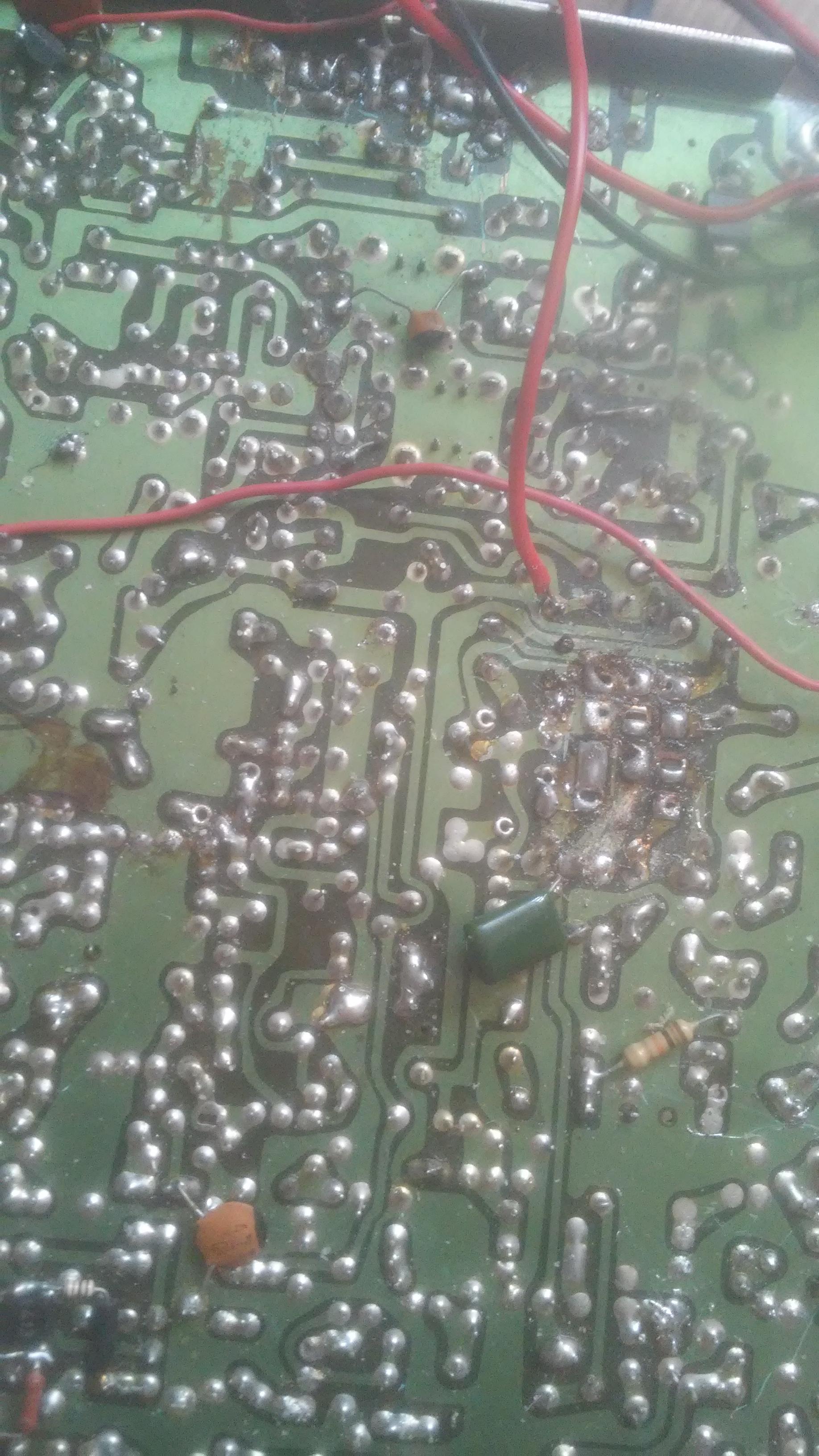

    Proszę o poradę. Mam radio Electronica 360 FM, ale popsuł mi się przekaźnik w tym radiu i nie mam odbioru ani nadawania. Czy ten przekaźnik włącza tor odbiorczy tego radia na nadawanie i czy można zastąpić go innym? tam jest i w jednym ciągu 3 zestyki przełączne, czyli 9 wyprowadzeń plus 2 wyprowadzenia cewki. Jaki ma symbol przekaźnik oryginalny i jakim zastąpić go innym przekaźnikiem, na jakie napięcie? Dołączam 3 zdjęcia - niezbyt dobre, ale tak jak moglem po odlutowaniu.
  • REKLAMA
  • #2 19548251
    Hektar Zahle.r
    Poziom 30  
    Pokaż zdjęcie tego wynalazku. Są wakacje. Wróżbici wzięli urlop.
  • Pomocny post
    #5 19557124
    SP5IT
    VIP Zasłużony dla elektroda
    Google: przekaźnik TPDT (3PDT).
    Pewnie ciężko będzie znaleźć idealnie pasujący w otwory, ale zawsze można na przewodach podwiesić.
    Edit: https://pl.aliexpress.com/item/1459438941.html
    https://www.mpja.com/Relay-3PDT-5A-12VDC-Coil/productinfo/33975%20RL/
  • #6 19560638
    Hektar Zahle.r
    Poziom 30  
    Ha, ha, ha - wspaniała porada! Żeby ściągać przekaźnik z drugiego końca świata.

    Dodano po 6 [minuty]:

    Kup taki przekaźnik przemysłowy czterosekcyjny i wstaw zamiennie.

    Opis przedmiotu:

    Przekaźnik MTd-12 8-4463-142-4 TELFA.
    Rezystancja cewki: 530 om +-80
    Napięcie zasilania: 12,4-31 V
    Przekaźniki nieużywane ze starych zapasów wojskowych.
    Podana cena za 1 sztukę.

    Zastąpienie przekaźnika w Radiu CB Electronica 360 FM - pytania o symbol, napięcie i zestyki

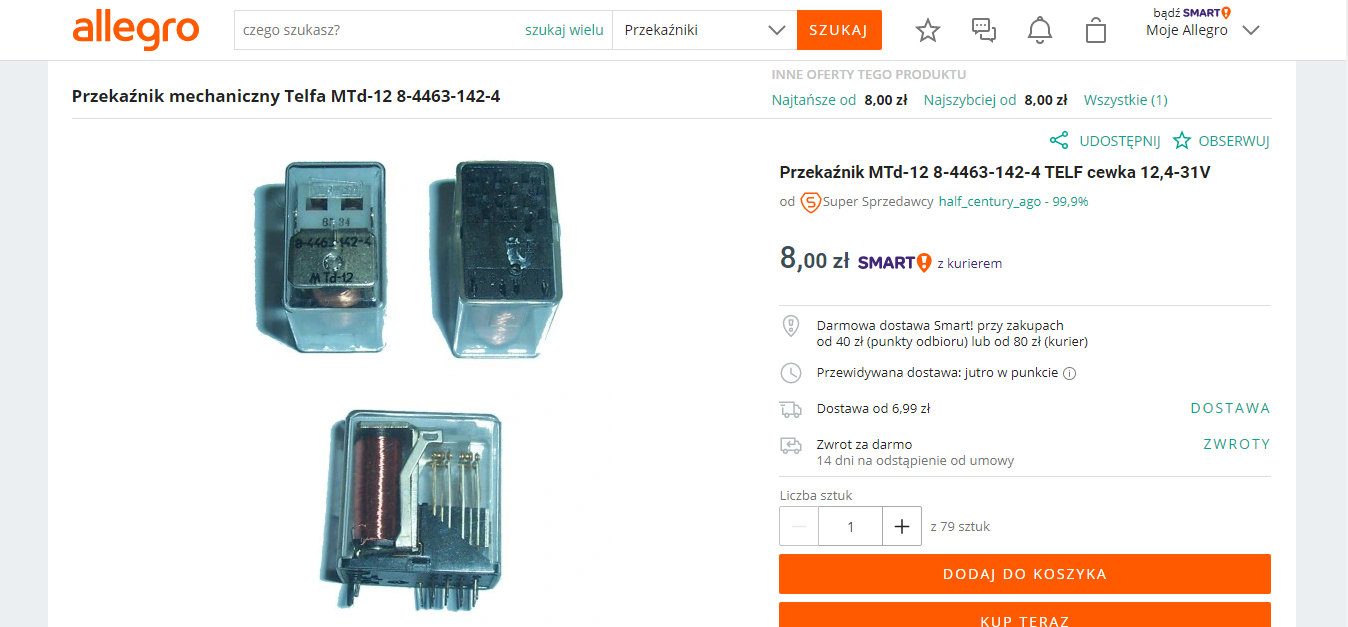

    https://allegro.pl/oferta/przekaznik-mtd-12-8-4463-142-4-telf-cewka-12-4-31v-10175045276

    Lub ewentualnie.

    Przekaźnik MTd-12 8-4463-142-1 TELFA
    Napięcie zasilania 6-16,5 V=
    Fabrycznie nowy, nieużywany, zapas magazynowy.
    Szczegóły na zdjęciach

    Zastąpienie przekaźnika w Radiu CB Electronica 360 FM - pytania o symbol, napięcie i zestyki

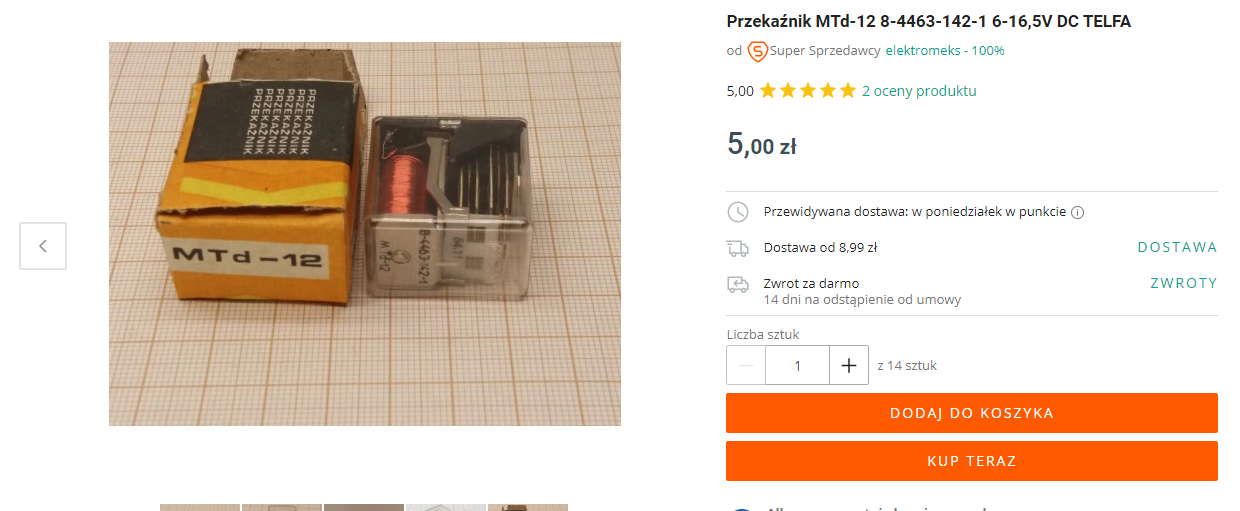

    https://allegro.pl/oferta/przekaznik-mtd-12-8-4463-142-1-6-16-5v-dc-telfa-8892797667


    P.S. Na marginesie. Przekaźniki są wielce żywotne. Skąd pewność, że uszkodzony?
  • #7 19560793
    gumisie
    Poziom 43  
    @veri12 Google, fraza: Przekaźnik bistabilny, 12V dc, dpdt,

    Link

    Pozdrawiam.
  • #8 19560799
    Hektar Zahle.r
    Poziom 30  
    Gumiś, tam są trzy sekcje, a nie dwie.
  • REKLAMA
  • #9 19560814
    gumisie
    Poziom 43  
    Hektar Zahle.r napisał:
    tam są trzy sekcje, a nie dwie.
    Do frazy dodajesz 3P
  • #10 19561151
    Hektar Zahle.r
    Poziom 30  
    To znajdź taki, jak źeś taki mądry.
  • #11 19571976
    veri12
    Poziom 7  
    Dziękuję, koledzy, za poradę wszystkim, ale ten przekaźnik jeden ma obciążalność styków 5 A trzyrzędowy, 11 styków w sumie, a czy to będzie działać - nie wiem. Tam jeszcze jest tranzystor w stopniu końcowym 2SC1307, regulator napięcia 2 tranzystory 2SC1419, też nie wiem przy końcówce, a końcówka tego radia na 2SC2166. Stopień sterujący na 2SC1973 - dam 2SC2314, zobaczymy. Radio dziwne, modulator na transformatorze, na domiar złego wzmacniacz m.cz. mikro1156H audio lub wyczytałem zamiennie mikro1152H 10-nóżkowy. Pomieszane jak groch z kapustą. Takie rzeczy - japońsko-koreańskie radio. Pozdrawiam też mojego kolegę Edwarda z miasta Tychy i pozostałych.
  • #12 19572148
    Hektar Zahle.r
    Poziom 30  
    Masz radio po Januszu radiokomunikacji, bo 2SC1307 nie odda grama mocy. Ktoś go tam wstawił, myśląc zapewne, że jest zamienny z MS1307. 2SC1307 na sto procent nie zadziała, bo to tranzystor kluczujący zasilaczy komputerowych ATX.
  • REKLAMA
  • #13 19572911
    veri12
    Poziom 7  
    Ale taki jest, 2SC1307. Kolega ma podobne radio i taki tranzystor 2SC1307 jest. A jaki powinien być?

    Dodano po 23 [minuty]:

    Kolego, ale tranzystor MS1307 to jest tranzystor FET, a nie NPN. To różnica. To jak tam mogą pracować z sobą tranzystory 2SC2166 i FET MS1307? Proszę, wyjaśnij to.
  • #14 19572986
    Hektar Zahle.r
    Poziom 30  
    Nie powielaj bzdur. 2SC1307 to tranzystor małej częstotliwości stosowany jako stopień sterujący przetwornic impulsowych. Nie ma możliwości, żeby działał jako tranzystor w.cz.
  • REKLAMA
  • #15 19573060
    c2h5oh
    Moderator
    Hektar Zahle.r napisał:
    ...2SC1307 na sto procent nie zadziała, bo to tranzystor kluczujący zasilaczy komputerowych ATX.

    Hektar Zahle.r napisał:
    ...2SC1307 to tranzystor małej częstotliwości stosowany jako stopień sterujący przetwornic impulsowych. Nie ma możliwości, żeby działał jako tranzystor w.cz.

    Napisz o tym odkryciu do producenta, bo według niego to tranzystor do zastosowań między innymi do CB radia. Nawet parametry podawane są dla 27 MHz.
  • #16 19573069
    Hektar Zahle.r
    Poziom 30  
    Pisać to sobie może. To są tranzystory kluczujące zasilaczy ATX.
  • #17 19573259
    veri12
    Poziom 7  
    Proszę, podaj zdjęcie z wyprowadzeniami tranzystora 2SC1307, ale nie w formacie pdf.

    Dodano po 5 [minuty]:

    To może wiesz, jak zastosować tranzystor polowy w tym radiu, czyli zamiast 2SC1307 MOSFET MS1307? Jak wygląda przeróbka na tranzystor polowy? Załącz zdjęcie z poprawkami, co usunąć, a co dodać. Pozdrawiam
  • #18 19573320
    gumisie
    Poziom 43  
    veri12 napisał:
    Proszę, podaj zdjecie z wyprowadzeniami tranzystora 2SC1307, ale nie w formacie pdf.

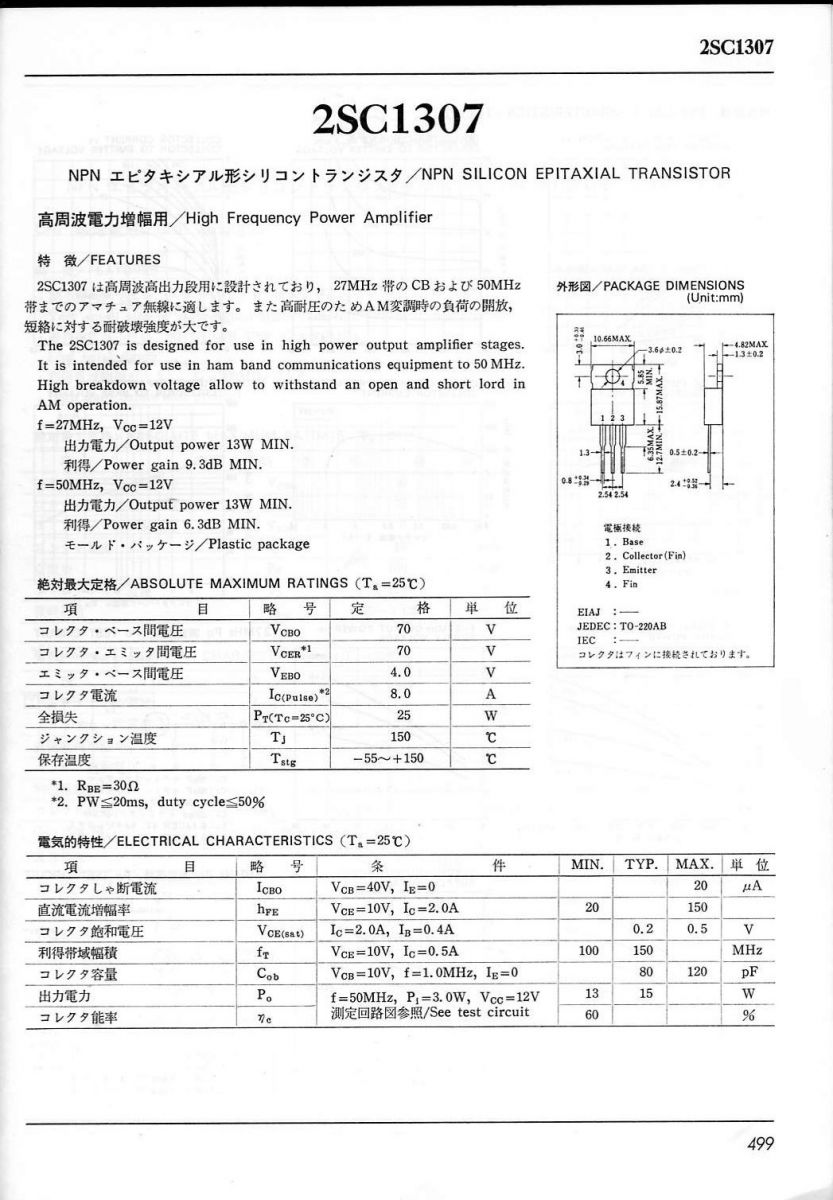

    Zastąpienie przekaźnika w Radiu CB Electronica 360 FM - pytania o symbol, napięcie i zestyki

    EDIT:

    Hektar Zahle.r napisał:
    Nie powielaj bzdur. 2SC1307 to tranzystor małej częstotliwości stosowany jako stopień sterujący przetwornic impulsowych.
    No właśnie, nie powielaj. W przetwornicach stosowany był MJE13007.
  • #19 19573430
    veri12
    Poziom 7  
    Dziękuję Gumisiowi za schemat poglądowy. Drugi kolega wciąż pisze o przetwornicy, a mnie chodzi o to, by podał schemat przeróbki stopnia końcowego mocy na tranzystor polowy MS1307. Wciąż pisze o tranzystorze 2SC1307. Zostawmy ten temat jak powyżej. Jak, kolego, masz coś nowego o przeróbce stopnia mocy na tranzystor polowy MS1307, napisz lub podaj zamiennik konkretnie tego tranzystora, aby radio działało. Też nie odpowiedziałeś mi, jaką rolę w tym radiu odgrywa przekaźnik. Nie powielaj już tematu z tym tranzystorem 2SC1307. Pozdrawiam
  • #20 19573567
    Hektar Zahle.r
    Poziom 30  
    13N10 od sprawdzonego sprzedawcy
  • #21 19573578
    gumisie
    Poziom 43  
    Hektar Zahle.r napisał:
    13N10 od sprawdzonego sprzedawcy
    I co dalej? :cry:
    Autor tematu zadał Ci konkretne pytanie:
    veri12 napisał:
    jak wygląda przeróbka na tranzystor polowy? Załącz zdjęcie z poprawkami, co usunąć, a co dodać.
  • #23 19573597
    gumisie
    Poziom 43  
    SP5IT napisał:
    Przeróbki z tranzystora bipolarnego na MOSFET:
    Michał, wszystko "OK", lecz czy warto to "urządzenie" przerabiać, skoro jest problem z dobraniem przekaźnika?
  • #25 19573649
    gumisie
    Poziom 43  
    Hektar Zahle.r napisał:
    Lincoln II na MOSFET-ach 13N10. Powodzenia.
    Marcin, jaja sobie robisz z Autora tematu?
    Co President Lincoln II ma wspólnego z TRX-em z tego tematu? :cry:

    Pozdrawiam.
  • #26 19573670
    Hektar Zahle.r
    Poziom 30  
    Chciał schemat końcowego MOSFET-a, to ma.
  • #27 19573764
    gumisie
    Poziom 43  
    Hektar Zahle.r napisał:
    Chciał schemat końcowego MOSFET-a, to ma.
    "OK", ale żeby akurat takiego?
    Michał podesłał link i moim zdaniem: "Dla chcącego, nie ma nic trudnego."

    PS. Nadal nic nie wiemy, czy Autor tematu uporał się z "problemem" przekaźnika.
  • #28 19573806
    Hektar Zahle.r
    Poziom 30  
    Tranzystory z tych schematów powyżej (ze strony cbtricks) są w cenie z dupy wzięte. 13N10 kosztuje za to ok 5 zł.
    Moderowany przez c2h5oh:

    Kolega zapomina, że pisze na forum publicznym gdzie wymagane jest minimum kultury. Nie każdy sobie życzy czytać posty napisane takim językiem.
    Nie dotyczy to tylko teko postu ale też kilku poprzednich.

  • #29 19574093
    veri12
    Poziom 7  
    Będę musiał zamknąć temat radia, ponieważ koledzy wyprowadzają mnie w pole i meandry. Nic więcej się nie dowiem, co ma wspólnego Lincoln II i przeróbka jego stopnia mocy z radiem Electronica 360 FM. Przykro mi z powodu tych kpin ze strony kolegów. Kolego, piszesz nie na temat. Ja piszę - porównując - o syrence, a ty o mercedesie piszesz. To bzdura. Raczej nic nie pomogliście mi, tylko zbaczacie z tematu. Piszecie o Lincolnie II, jak tu jeden z kolegów zauważył, a nie na temat radia Electronica 360 FM. Przeczuwałem to. Podajecie typy tranzystorów, które nie pasują do końcówki tego radia, a tu pasuje tranzystor 2SC1945 lub przeróbka na MOSFET MS1307, ale zamówiłem oryginalny tranzystor, a nie MOSFET, wraz z tranzystorem 2SC2166, sterującym 2SC1973. Jesteście trochę złośliwi dla mnie, może kolega proponujący przeróbkę na Jacksona II niech sobie sam go przerabia, powodzenia. A cóż przekaźnik - przełącza odbiór na nadawanie i transformator TR106 jest modulatorem, 2SC1419 natomiast dostarczają odpowiednie napięcia do stopni mocy. Tyle na ten temat. Dziękuję i pozdrawiam również moderatorów działu elektroda, kolegów klubowych, którzy okazali mi wsparcie. Z mego klubu kolegę klubowego Edwarda z Tych. Dziękuję za cierpliwość i wsparcie. Wobec różnych rozbieżności w poradach zamykam temat i życzę kolegom tu, aby sami sobie robili przeróbki na MOSFET-y. Dalekich łączności po przeróbkach! Zawiodłem się i jestem rozczarowany, pozdrawiam

    Dodano po 2 [minuty]:

    Nic nie pomogli koledzy, wprowadzając mnie w błąd. Przysłowie nasze mówi "gdzie kucharek sześć, tam nie ma co jeść". pozdrawiam
  • #30 19592462
    veri12
    Poziom 7  
    c2h5oh napisał:
    Hektar Zahle.r napisał:
    ...2SC1307 na sto procent nie zadziała, bo to tranzystor kluczujący zasilaczy komputerowych ATX.

    Hektar Zahle.r napisał:
    ...2SC1307 to tranzystor małej częstotliwości stosowany jako stopień sterujący przetwornic impulsowych. Nie ma możliwości, żeby działał jako tranzystor w.cz.

    Napisz o tym odkryciu do producenta, bo według niego to tranzystor do zastosowań między innymi do CB radia. Nawet parametry podawane są dla 27 MHz.
    To kolega z Lgoty Górnej Mateusz instalował mi FET MS1307, tylko nie chce podać, jak to zrobić, taki koleś. Pozdrawiam.

Podsumowanie tematu

Użytkownik zgłosił problem z radiem CB Electronica 360 FM, w którym uszkodzony został przekaźnik, co uniemożliwia odbiór i nadawanie. W dyskusji poruszono kwestie dotyczące symbolu oryginalnego przekaźnika, jego napięcia oraz możliwości zastąpienia go innym modelem. Uczestnicy forum sugerowali różne typy przekaźników, w tym TPDT (3PDT) oraz przekaźniki MTd-12, a także omawiali zastosowanie tranzystorów, takich jak 2SC1307, 2SC2166, 2SC1973 oraz MOSFET MS1307. Pojawiły się również wątpliwości co do kompatybilności tranzystorów oraz ich zastosowania w radiu. Użytkownik podkreślił, że przekaźnik pełni kluczową rolę w przełączaniu toru odbiorczego na nadawanie.
