Podmiana modułu zasilacza w ładowarce GRAPHITE 58G138 - czy to możliwe?

Question

Witam, Ładowarka wygląda tak : https://www.elektroda.pl/rtvforum/topic3232854.htmlCzy da się podmienić cały moduł zasilacza- przekładając go z in...

gumisie · Accepted Answer

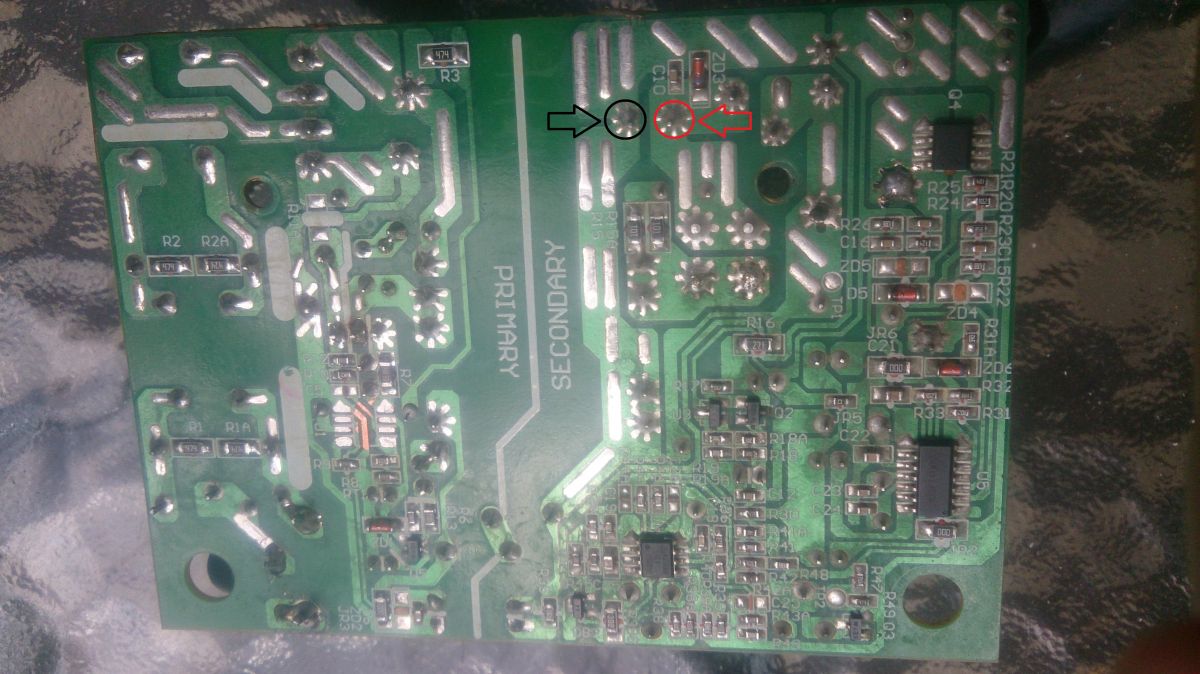

I raczej nie znajdziesz.Należałoby sprawdzić która strona ładowarki uległa uszkodzeniu.Zdjęcia ze strony, którą podałeś Link, może nie są zbyt dobrej jakości, lecz warto byłoby sprawdzić napięcie po stronie wtórnej w zaznaczonych punktach.

E8600 · Accepted Answer

Bezpiecznik na wejściu zasilania sprawdzałeś? Sprawdzić napięcie DC na kondensatorze za mostkiem prostowniczym powinno być ponad 300 V (oczywiście z zachowaniem ostrożności).

E8600 · Accepted Answer

Bezpieczniki SMD z oznaczeniem 0 w okolicy drivera przetwornicy przewodzą? Jest napięcie zasilania drivera przetwornicy?
Rezystory i diody w okolicy wymienionego tranzystora sprawdzałeś? Transoptor również może być trafiony.

Zdjęcia tak marnej rozdzielczości, że nawet jakbyśmy chcieli wizualnie wskazać potencjalne uszkodzenie to jest to niemożliwe.

See also:
13.07.2019 Mini odbiornik dźwięku BlueTooth 4.1 - Unowocześnij swój sprzęt muzyczny!
22.04.2018 HFO-1234yf - Kto dopuścił ten środek do użytku w klimatyzacjach samochodowych?

E8600 · Accepted Answer

Tak.Jeśli uszkodzona jest dioda ZD8 to pewnie transoptor także. Uszkodzenie tranzystora po stronie pierwotnej często pociąga transotor lub elementy w jego rejonie np. TL431. Transoptor jest to separacja galwaniczna od strony wtórnej jest dioda świecąca a od strony pierwotnej fototrnzystor. Z uszkodzony transoptorem przetwornica nie ruszy więc zaczął bym sprawdzanie od niego. Przy uszkodzeniu transoptora nie będzie zamiany rezystancji przy prawidłowej polaryzacji napięcia zasilania na od strony LED (mając 2 miltimetry można wykorzystać jeden do zasilania LED bez rezystora a drugi do sprawdzania zmiany rezystancji).

gumisie · Accepted Answer

Zapewne dlatego, że różni producenci stosują różne oznakowania (kolory).

gumisie · Answer

Witam.Może prościej byłoby naprawić oryginał aniżeli "kombinować" z jakimiś podmiankami?Pozdrawiam.

korky · Answer

no właśnie nie wiem czy prościej, jakby się dało podmienić to bym po prostu przelutował, a tak to nie wiem od czego zacząć.
Schematu żadnego nie znalazłem. Bezpiecznik jest ok, co sprawdzać w następnej kolejności ?
Do awarii nie doszło z przyczyn standardowych, tylko bardziej losowych. Doszło prawdopodobnie do zwarcia wywołanego przez luźny kawałek metalu latający w obudowie.

See also:
21.04.2022 Tworzenie oświetlenia LED w tubie z tworzywa PETG: pytania o przewodnictwo ciepła i wybór taśmy LED
31.10.2021 Własna produkcja urządzenia z Arduino i wrzutnikiem monet - kwestie prawne i techniczne

korky · Answer

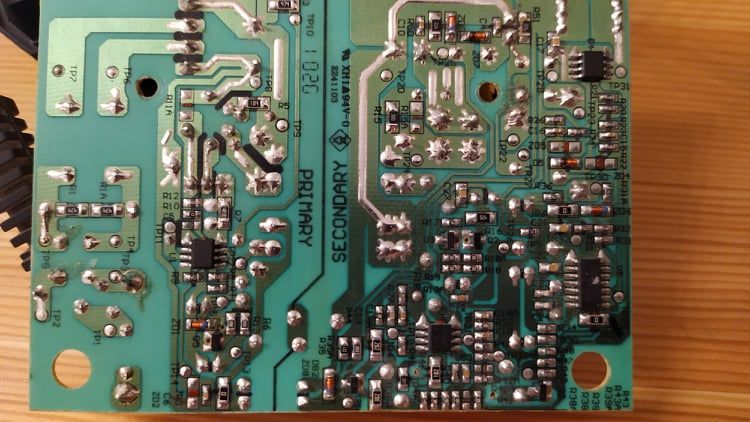

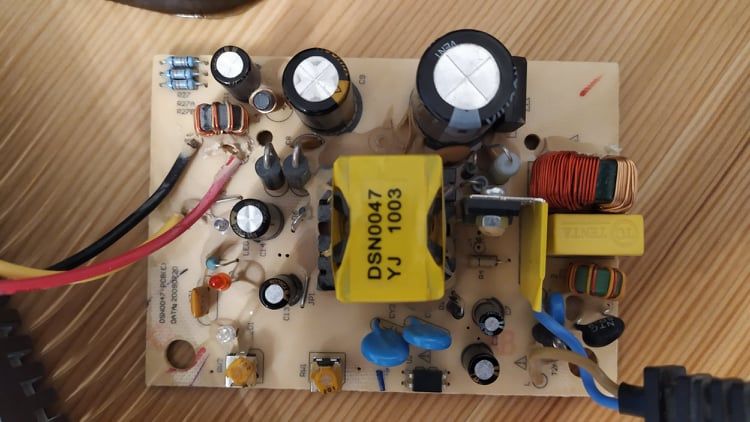

napięcie po stronie wtórnej wynosi okrągłe 0V.Czyli strona pierwotna, ale gdzie szukać dalej ?Zdjęcia w lepszej jakości:

korky · Answer

Bezpiecznik ok.
300 V za mostkiem Gretza jest.
Dalej zacząłem sprawdzać mosfet STK0760F.
https://pdf1.alldatasheet.com/datasheet-pdf/view/149875/AUK/STK0760F.html

Jest przebicie Gate-Source w obie strony. To chyba jednoznacznie świadczy, że od niego powinienem zacząć ?
Jaki mogę zastosować zamiennik ?

Jeszczę zamieszczę tu datasheet układu OB2268, który chyba w następnej kolejności wymienię:
https://pdf1.alldatasheet.com/datasheet-pdf/view/1178966/LITEON/OB2268CPAV.html

See also:
21.04.2022 Tworzenie oświetlenia LED w tubie z tworzywa PETG: pytania o przewodnictwo ciepła i wybór taśmy LED
31.10.2021 Własna produkcja urządzenia z Arduino i wrzutnikiem monet - kwestie prawne i techniczne

gumisie · Answer

Na 100% jest uszkodzony, lecz przed wymianą wypadałoby sprawdzić przyczynę jego uszkodzenia.W#1, podesłałeś link, ja na Twoim miejscu bym z niego skorzystał.

korky · Answer

1. Przyczyną uszkodzenia było zwarcie kawałkiem metalu w nie wiem w którym miejscu, ale latał luzem.
2. Właśnie niestety danego tranzystora nie mogę znaleźć w PL jedynie u chińczyka, a nie do końca wiem jak dobrać zamiennik

UPDATE:
skorzystałem ze strony i dodałem tam kilka filtrów, ale nie wiem czy poprawnie. Np, czy pojemność bramki powinna być conajmniej taka, jak oryginału ?
Wyszły mi takie rezultaty:
https://pl.mouser.com/Semiconductors/Discrete-Semiconductors/Transistors/MOSFET/_/N-ax1sf?P=1z0y1znZ1yw8026Z1yw7uhxZ1y9ki5yZ1yw7zsuZ1ysocxoZ1yw7zkoZ1yw7yd4Z1yw7wprZ1yw7zrwZ1y7e6zeZ1yw8pknZ1yw8lw9Z1yw8pkbZ1yw8ponZ1yw8ql7Z1yw8pjqZ1yw8pmc&Rl=ax1sfZgjdhozZ1yw78k0Z1yw766uSGTax1sfZgjdhp2Z1yw78h9Z1yw76eqSGTax1sfZgjdhp3Z1yw76gpZ1yw74fbSGT

Czyli powiedzmy wybieram najtańszy spośród tych:

https://pl.mouser.com/ProductDetail/STMicroelectronics/STP9NK60ZFP?qs=xwPrco07aOa%2FNAnLQdpSZw%3D%3D

Czy ktoś może mi powiedzieć, czy właściwie dobrałem ten tranzystor i mogę zamawiać STP9NK60ZFP ?

See also:
21.04.2022 Tworzenie oświetlenia LED w tubie z tworzywa PETG: pytania o przewodnictwo ciepła i wybór taśmy LED
31.10.2021 Własna produkcja urządzenia z Arduino i wrzutnikiem monet - kwestie prawne i techniczne

korky · Answer

wymieniłem mosfet i nic. Co jeszcze powinienem sprawdzić ?

korky · Answer

Dzięki, że jeszcze śledzisz temat i próbujesz mi pomóc.

Wszystkie oporniki SMD i nie tylko po stronie pierwotnej są ok, zarówno o zerowej oporności jak i niezerowej. Diody po stronie pierwotnej też ok. W układzie OB2268 Vin = 12 V Vdd= 15 V.

Co do transoptora to nie wiem jak sprawdzić.
Jest też element który nie wiem czym jest. Wygląda jak dioda, ale nie ma oznaczeń, a na płytce oznaczony jako L3. To jest jakiś dławik, czy cewka ?

Co sprawdzić następne ?
Wydaje mi się, że dwie doidy zenera po stronie wtórnej są trafione, ale czy to może mieć wpływ na to, że na stronie wtórnej nie ma nawet napięcia?

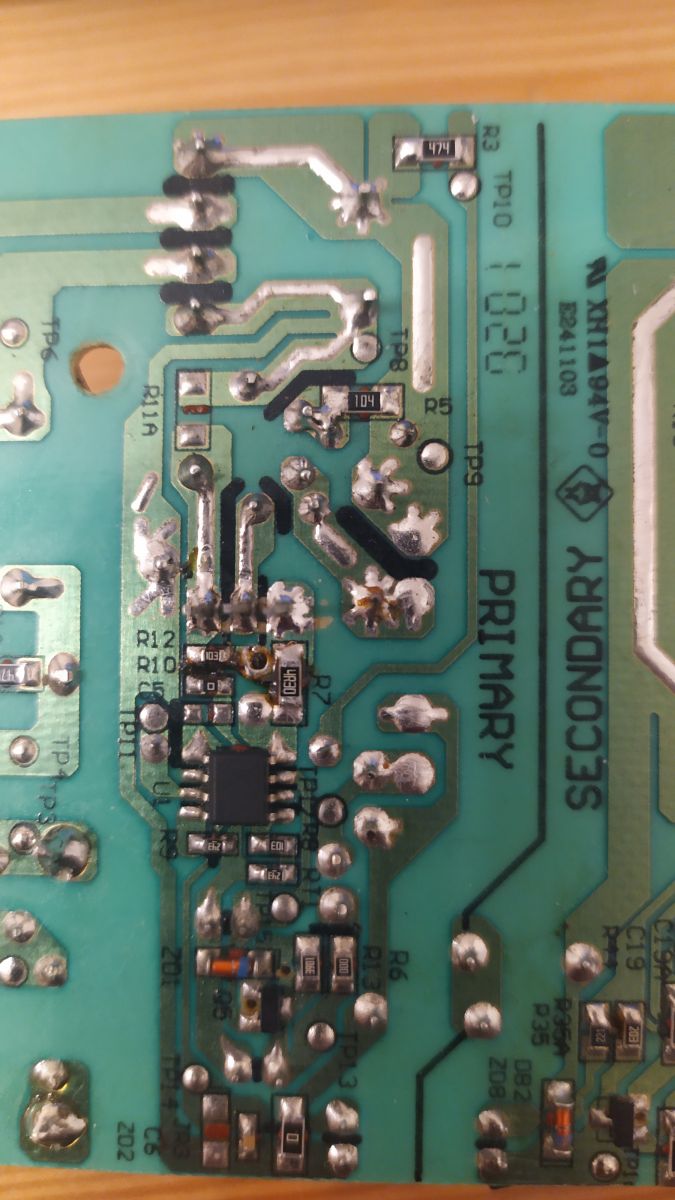

Zdjęcie strony pierwotnej lepszej rozdzielczości

See also:
21.04.2022 Tworzenie oświetlenia LED w tubie z tworzywa PETG: pytania o przewodnictwo ciepła i wybór taśmy LED
31.10.2021 Własna produkcja urządzenia z Arduino i wrzutnikiem monet - kwestie prawne i techniczne

korky · Answer

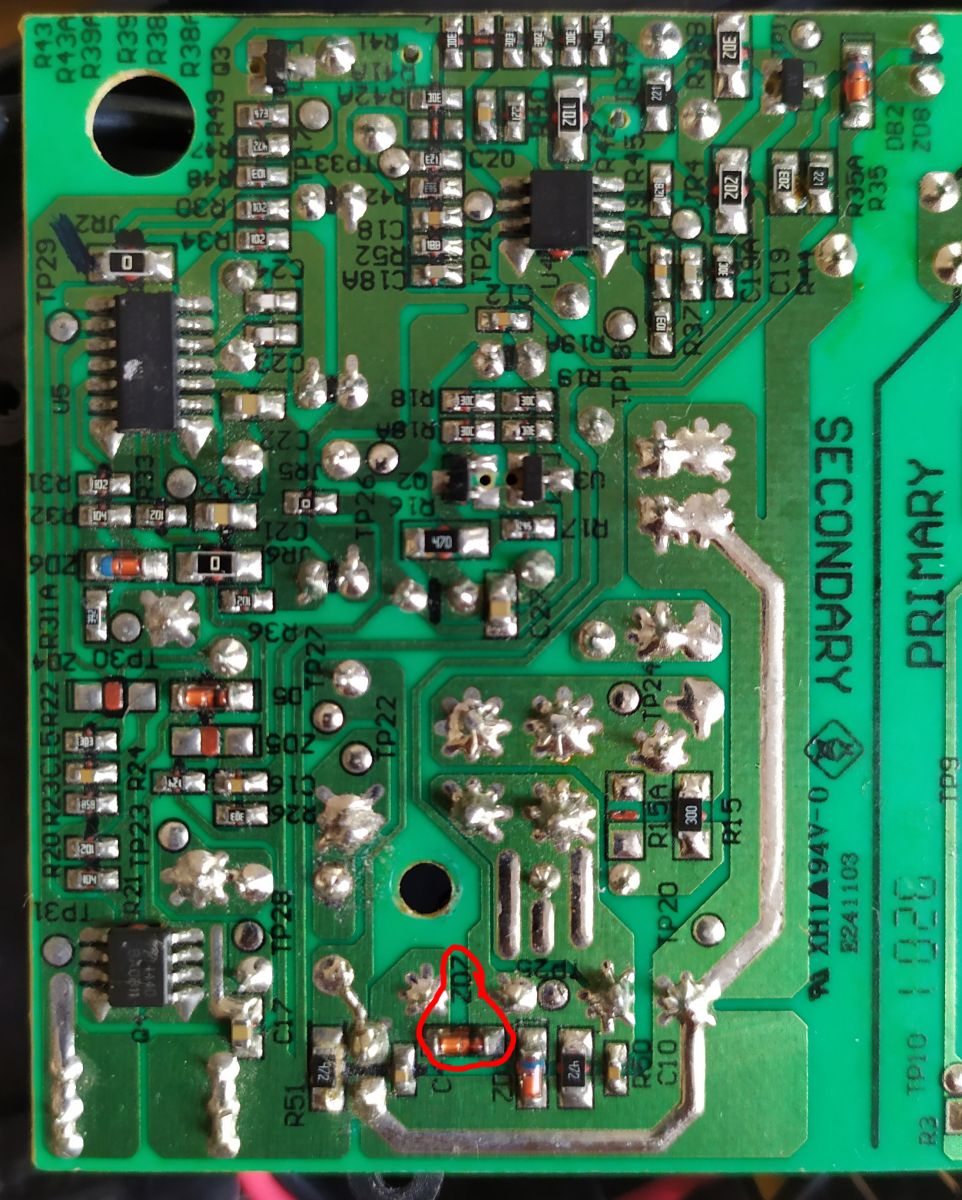

super dzięki, zmierzę miernikami. Co do Diód zenera to zgadza się. ZD7 i ZD3 są uszkodzone. ZD3 jest ponoć na 22 V (obok ZD7), natomiast czy ktoś wie jaką dać diodę ZD7 ?

korky · Answer

nikt nie jest w stanie doradzić jak dojść do tego jaką wartość ma powyższa dioda zenera ?
Czy mogę na przykład dojść do tego metodą prób i błędów próbować z diodami zaczynając od niskich wartości zmieniając na coraz wyższe ?

korky · Answer

A to tak jest faktycznie, że producent używa koloru, jako oznaczenie na ile Volt jest dana dioda ? Bo mi się nie bardzo zgadza z tematem:https://www.elektroda.pl/rtvforum/topic3232854.htmlktoś pisze, że -ZD1=18.1V-ZD3=22V-ZD6=5.1V była sprawna ale podaję wartość dla innych osób które będą naprawiałytymczasem wszystkie te diody są z niebieskim paskiem....
