Radiowy - modulacja LoRa - PGM centrali alarmowej - zasięg nawet 1km

magic9 17 Aug 2021 12:57 1341 10
Optex
  • #1
    magic9
    Editor
    Zestaw PROXIMA PGM
    Radiowy - modulacja LoRa - PGM centrali alarmowej - zasięg nawet 1km

    Zestaw PGM został specjalnie zaprojektowany do radiowego przekazywania stanu 10 wyjść PGM centrali alarmowej. Wykorzystano modulację dużego zasięgu LoRa.

    Zestaw umożliwia sterowaniem z poziomu centrali alarmowej oświetleniem posesji, bramą wjazdową lub innymi urządzeniami, które znajdują się w dużej odległości od centrali i do których trudne jest doprowadzenia przewodów sterujących. Transmisja jednokierunkowa.

    Dodatkowo PCB posiada dwa, sterowane radiowo pilotem, wyjścia uniwersalne, np. do uzbrajanie/rozbrajanie alarmu czy wezwanie pomocy. Transmisja dwukierunkowa.

    Najważniejsze zalety zestawu PGM:
    ► Zestaw PGM wykorzystuje technologię LoRa - radiową technologię dużego zasięgu, nawet do 1km,
    ► PCB_LR_PGM posiada 10 wejść PGM i 2 wyjścia OUT 1-2,
    ► Zestaw posiada możliwość sprawdzenia jakości połączenia radiowego,
    ► Zestaw może pracować w jednym z czterech pasm radiowych,

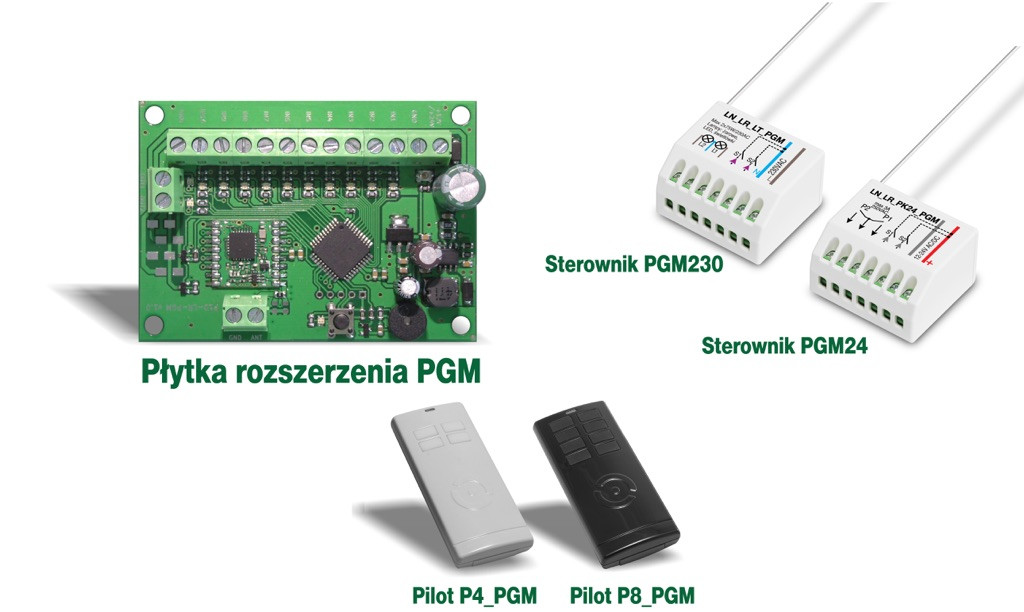

    Zestaw PGM składa się z:

    ►Płytka rozszerzenia PGM
    Posiada 10 wejść od IN1 do IN10, do których dołączamy wyjścia PGM centrali alarmowej. Wejścia IN wykrywają zwarcie i rozwarcie z masą. Zmiana stanu na wejściach IN1-IN10 wysyłana jest radiowo do sterowników PGM230 i PGM24.

    ►Sterownik PGM230
    Zasilany 230V AC i posiada dwa kanały triakowe NO, oraz dodatkowo dwa wejścia do przycisków lokalnych S1 oraz S2. Można wykorzystać go do sterowania oświetleniem posesji czy systemem podlewania ogrodu.

    ►Sterownik PGM24
    Zasiany 12 - 24 V AC/DC i posiada 2 kanały przekaźnikowe NO, oraz dodatkowo dwa wejścia do przycisków lokalnych S1 oraz S2. Można go wykorzystać do sterowania bramą wjazdową na posesję, włączania sygnalizatora alarmowego, itp.
    Kanały obu sterowników mogą pracować jako monostabilne o czasie od 1 sekundy do 12 godzin. Do wyboru jest 8 czasów. Kanały mogą pracować także w trybie bistabilnym.

    W zestawie PROXIMA PGM znajdują się także piloty dalekiego zasięgu P4 oraz P8, które mogą sterować wyjściami OUT1 oraz OUT2 znajdującymi się na płytce rozszerzenia PGM. Każde z wyjść można wykorzystać do sterowania centralą alarmową, w tym do wezwania pomocy, a dzięki zastosowaniu dwukierunkowej komunikacji, piloty informują o dotarciu rozkazu do wyjść OUT 1 oraz OUT 2.

    Link do produktu 👉🏻PCB PGM
    Ceny są cenami detalicznymi dla Waszych klientów.

    Istnieje możliwość bezpłatnego przekazania zestawów PGM do ich przetestowania i przedstawienia ich wad i zalet na naszym forum.
    Zastrzegamy sobie możliwość wyboru ewentualnych chętnych kolegów.

    [Artykuł sponsorowany]
  • Optex
  • #2
    TechEkspert
    Editor
    Nie widzę anteny.
    PCB, czy to jest ten drut na rysunku po prawej?
    A może przewód koncentryczny i dookólna antena zewnętrzna?
  • Optex
  • #3
    SQ9MEM
    Level 28  
    Na płytce PGM jest kostka ARK opisana "GND" i "ANT" czyli do zewnętrznej anteny.
    Zapoznałem się z instrukcją odbiorników i uważam, że stałe predefiniowane czasy w trybie monostabilnym są błędem.
  • #4
    PROXIMA sj

    Radio controllers specialist
    Rozumiem,
    Jesteśmy otwarci na zmiany.
    Jaki wybór czasów monostabilnych jest dla Ciebie satysfakcjonujący?
    Pozdrawiam
    PROXIMILIAN
  • #5
    SQ9MEM
    Level 28  
    Moim zdaniem ciężko w przypadku takiego rozrzutu czasów zrobić to jak w radioliniach Elmesa czyli programujemy czas w trybie mono poprzez naciśnięcie przycisku upływie oczekiwanego czasu (nikt nie będzie czekał np. godziny), sprzętowe zmiany na PCB zapewne też nie wchodzą w grę. W takim przypadku proponowałbym wybór zakresu (np. sekundy, minuty, godziny), a następnie wybór konkretnego czasu (np. 20 minut) poprzez naciśnięcie przycisku określoną ilość razy (np. 20) i późniejsze potwierdzenie zaprogramowanego czasu poprzez np. miganie diody w dwóch grupach: pierwsze miganie - zakres, drugie po pauzie - wartość. Oczywiście to pewne uproszczenie i też pewnie będzie upierdliwe w użyciu. Najlepsze rozwiązanie dla dużych rozbieżności w czasie (od sekund do nawet dni) jest stosowane w przekaźnikach czasowych - jednym rotary switchem ustawia się zakres (1s, 10s, 100s, 10m, 100m, 10h, 100h lub różne kombinacje tego rodzaju - dobrym przykładem będzie np. PCU-510 prod. F&F), to samo można zrobić w Waszych produktach, tyle że ze względów sprzętowych trzeba to zrobić programowo i wtedy będzie można zaprogramować dowolna wartość z zakresu od powiedzmy sekundy do np. 10h. Przy takim rozwiązaniu (dużo zakresów) programowanie ogranicza się do prostego wyboru zakresu i wartości.
    Proponuję również zawrzeć w instrukcji schemat podłączenia - oczywiście jest ono banalne, ale schemat rozjaśnia sytuację.
    Jeszcze co do instrukcji - tytuł punktu 2.8 do poprawy, brak informacji o antenie (impedancja, choć zapewne nie jest kluczowa), w danych technicznych w pkt. 3 informacja o 10 przyciskach - powinno być raczej "wejścia".
    Kolejna rzecz - każde urządzenie, którego konfiguracja nie jest bardzo uproszczona powinno być dla wygody wyposażone w wejście komunikacyjne (choćby zwykły TTL) i aplikacje do konfiguracji, ja osobiście w przypadku urządzeń które mają możliwość konfiguracji softem często korzystam z tej możliwości ze względu na to, że "chodzenie" po menu urządzenia, które ma jeden lub dwa przyciski i diody LED stanu jest uciążliwe.
    Więcej uwag pewnie po testach w przyszłości.
  • #6
    suworow
    Admin of Property security
    SQ9MEM wrote:
    Kolejna rzecz - każde urządzenie, którego konfiguracja nie jest bardzo uproszczona powinno być dla wygody wyposażone w wejście komunikacyjne (choćby zwykły TTL) i aplikacje do konfiguracji, ja osobiście w przypadku urządzeń które mają możliwość konfiguracji softem często korzystam z tej możliwości ze względu na to, że "chodzenie" po menu urządzenia, które ma jeden lub dwa przyciski i diody LED stanu jest uciążliwe.

    Trudno się nie zgodzić, ale też trzeba przyznać że urządzenia proximy obsługuje/ konfiguruje się dość łatwo Menu jest dość sensownie ułożone, intuicyjne i responsywne.
  • #7
    TechEkspert
    Editor
    Ok, widzę zaciski do anteny, co tam jest podłączone koncentryk i antena dookólna, czy kawałek drutu do zacisku ant?
  • #8
    PROXIMA sj

    Radio controllers specialist
    Wejście jest antenowe 50_Ohm
    Można dołączyć 17cm drutu lub antenę 433MHz z przewodem koncentrycznym.
    Pozdrawiam
    PROXIMILIAN
  • #9
    PROXIMA sj

    Radio controllers specialist
    Witam,
    Przypominam kolegom o możliwości bezpłatnego przekazania zestawów PGM do ich przetestowania i przedstawienia ich wad i zalet na naszym forum.
    Zastrzegamy sobie możliwość wyboru ewentualnych chętnych kolegów.
    pozdrawiam

    PROXIMILIAN
  • #10
    TechEkspert
    Editor
  • #11
    PROXIMA sj

    Radio controllers specialist
    Lora - to nie jest moduł HOPE.
    Lora jest na SX1278.
    Co do większej liczby wyjść - zależy od zainteresowania.
    Pozdrawiam
    PROXIMILIAN
