Poszukuję bibliotek zawierających podstawki lampowe (Eagle, ew. Kicad)

Question

Witam.Poszukuję bibliotek do Eagle, ew. Kicada zawierających podstawki lampowe (noval 9pin, magnoval 9 pin, octal 8 pin, heptal 7 pin). Te dwie pier...

Anonymous · Accepted Answer

Zobacz do poniższych linków. Biblioteki Eagle.

https://www.diymodules.org/eagle-show-library?type=usr&id=2189&part=subminiature_audio_vacuum_tubes.lbr

https://www.diymodules.org/eagle-show-library?type=usr&id=1821&part=tubes.lbr

Anonymous · Accepted Answer

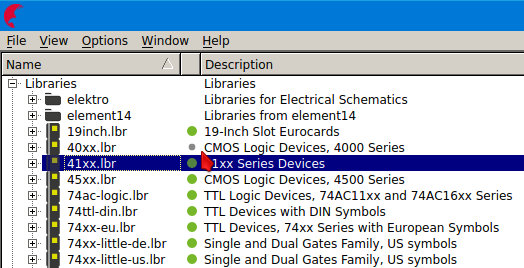

Biblioteki po skopiowaniu do folderu z bibliotekami Eagle trzeba aktywować w Control Panelu jak na obrazku poniżej. To znaczy należy kliknąć na "kropce" po prawej strony listy z nazwami bibliotek. Kropka powinna zmienić się w zielone kółeczko. Wówczas biblioteka będzie dostępna w edytorach schematów i płytek Eagle. Wskazałem to kursorem myszki. Zrzuty ekranu z systemu Linux. W Windows jest podobnie. U mnie biblioteki z tych linków otwierają się w Eagle 7.2.0. Jeśli masz starszą wersję Eagle może nie otworzyć tych bibliotek. Również UAC w systemie Windows może utrudniać w korzystaniu z bibliotek elementów Eagle.

Co do podstawki magnoval zobacz jeszcze poniższy link:
https://www.diymodules.org/eagle-show-library?type=usr&id=101284#package-MAGNOVAL_S9MCPC

StaryVirus_e_Wiarus · Answer

Cześć
Najnowszy KiCad posiada bibl. lamp pod nazwą "Valve" na tworzenie schematu i płytek "footprinty". Musisz tylko popatrzeć na szczegóły, w które się nie wgłębiałem. Przepraszam, dla mnie to już stare czasy.

Olkus · Answer

Do KiCada część podstawek mam, ale brakuje mi magnoval (duży noval). Chciałbym jeszcze do Eagle, bo jest dla mnie łatwiejszy w obsłudze.Pozdrawiam,A.

Olkus · Answer

Dzięki za linki, niestety magnovali nie ma w żadnej z tych bibliotek I drugi problem to po pobraniu bibliotek i ich zapisaniu nie ma ich w pozostałych bibliotekach programu...Pozdrawiam,A.

Olkus · Answer

Mam wersję 9.6.2 free. U mnie tych bibliotek w ogóle nie widać w eaglu, otwierają się ale w panelu z bibliotekami ich brak Dziękuję za podstawkę magnoval. Pozdrawiam,A.

Olkus · Answer

Ktoś by mi wytłumaczył dlaczego eagle nie widzi tych bibliotek?Pozdrawiam,A

Anonymous · Answer

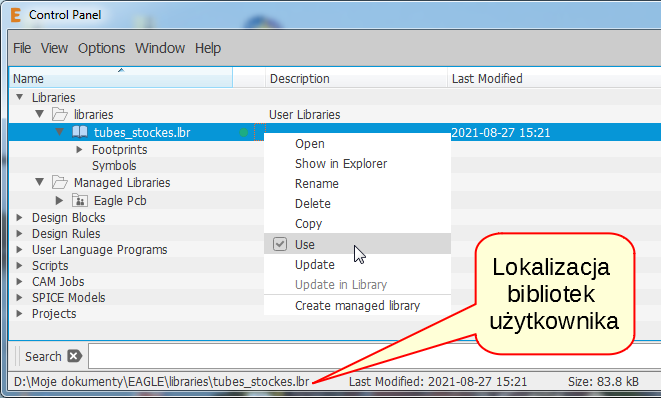

Ja zatrzymałem się na etapie Eagle 7.x.x i po przejęciu tego programu przez firmę Autodesk, nie używam najnowych wersji tego programu. Dla rozwiązania tego problemu w Windows 7 zainstalowałem Eagle 9.5.1 w lokalizacji C:\EAGLE 9.5.1. W Control Panelu też nie widział on biblioteki z lampami. Jednak udało mi się dodać te biblioteki do programu Eagle 9.5.1. Mianowicie są dwie lokalizacje bibliotek "nowego" Eagle, biblioteki dostarczone z programem i biblioteki użytkownika. Ja mam u siebie dysk podzielony na partycje i u mnie lokalizacja bibliotek użytkownika to D:\Moje Dokumenty\EAGLE\libraries\. Po skopiowaniu biblioteki tubes_stockes.lbr do tej lokalizacji widoczna jest ona w Control Panelu w bibliotekach użytkownika jak na obrazku poniżej.

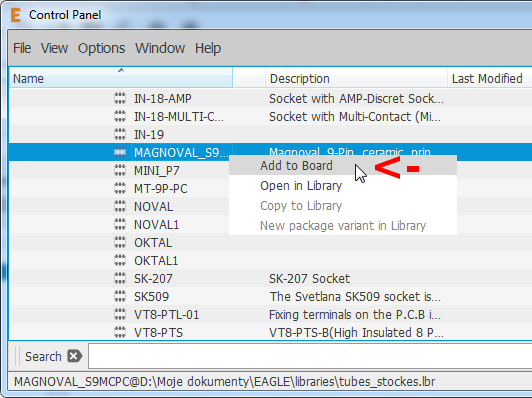

Jednak jest pewien problem z tą biblioteką. Mianowicie zawiera ona tylko same symbole płytkowe - footprinty, bez symboli schematowych. Dla tego też nie da się wstawić nic z tej biblioteki na planszy schematu. Natomiast możliwe jest dodanie samego symbolu płytkowego w edytorze płytek drukowanych Eagle. W chwili obecnej trzeba by do tej biblioteki dodać odpowiednie symbole schematowe i poprawnie je zsynchronizować z zawartymi w bibliotece footprintami. Zobacz jeszcze obrazek poniżej. W menu kontekstowym tej biblioteki w Control Panelu dostępna jest tylko opcja dodania footprintu do edytora płytek drukowanych Eagle. Jakby była to pełnowartościowa biblioteka, to dostępna była by też opcja dodania symbolu schematowego na planszę schematu Eagle.

Olkus · Answer

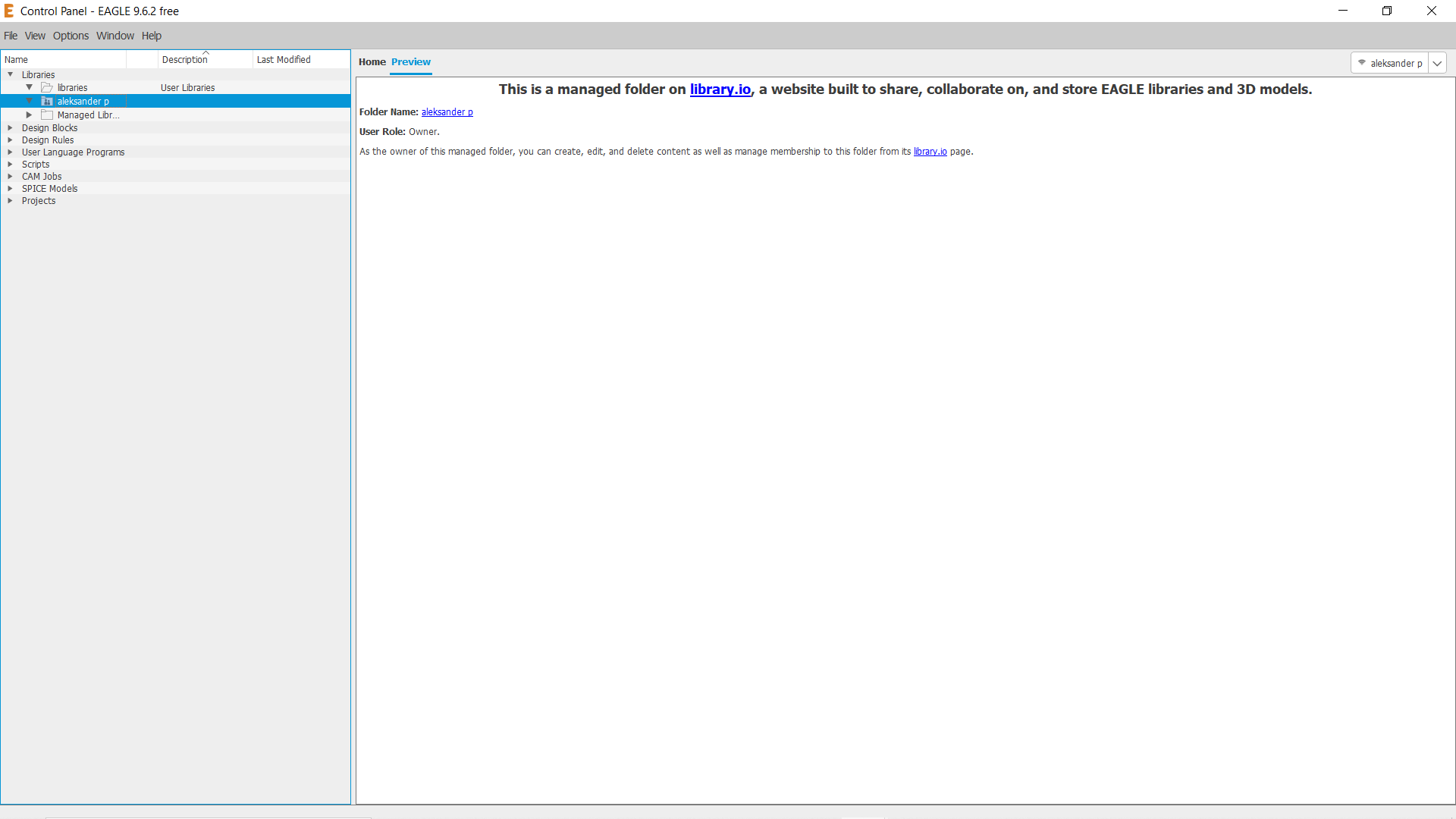

U mnie tych bibliotek nie ma w tym miejscu gdzie na zrzucie ekranu, jest to co na zdjęciu.Że są same footprinty to nie problem, głównie o nie chodzi.Pozdrawiam,A.

Anonymous · Answer

Biblioteki trzeba skopiować do odpowiedniej lokalizacji. Ja u siebie w Windows 7 folder dokumentów "Moje dokumenty" mam przeniesiony na dysk D:\ i odpowiednio zmodyfikowane zmienne systemowe. Jeśli masz Windows 10 to prawdopodobnie będzie to lokalizacja C:\Użytkownicy

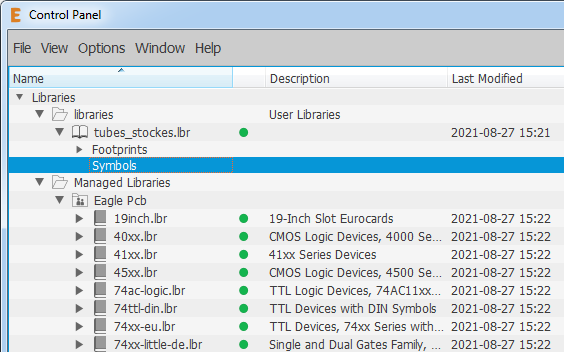

azwa_użytkownika\Moje dokumenty\eagle\libraries\ i do tej lokalizacji trzeba skopiować plik z bibliotekami lamp.Kliknij na wpisie libraries i zobacz jaka ścieżka dostępu do bibliotek wyświetli ci się na pasku stanu - zobacz na mój zrzut ekranu z postu #9.Jeszcze jeden zrzut ekranu z mojego komputera, gdzie widać podział na biblioteki użytkownika i standardowe biblioteki programu Eagle. Zwróć uwagę, że przy bibliotece lamp przy pozycji Footprint jest mały trójkącik pozalający na rozwinięcie listy footprintów. Przy pozycji Symbols, trójkącika nie ma, czyli nie ma symboli schematowych w tej bibliotece.

Olkus · Answer

Udało się Bardzo dziękuję za pomoc @niko72 .Pozdrawiam,A.

Anonymous · Answer

Mógłbyś sobie utworzyć pełnowartościową bibliotekę z lampami, zawierającą zarówno symbole schematowe jak i footprinty. Wczas łatwiej jest projektować urządzenie. Mając poprawny schemat trudniej jest popełnić błędy przy projektowaniu płytki drukowanej.

Olkus · Answer

Tu racja, aczkolwiek zwykle mam już gotowy schemat do którego robię płytkę drukowaną, na odwrót było by ciężko Schematy, jeśli już projektuje coś samemu wolę rysować na papierze, acz w eaglu też mi się zdarzało. W każdym razie do rysowania schematów wystarczą te typy lamp zawarte w innych bibliotekach które mam. Pozdrawiam, A.

Anonymous · Answer

Jeżeli schemat jest utworzony w edytorze schematów Eagle to dodaje się nowy element na planszę i uaktualnia płytkę o nowe elementy i wprowadza korektę na płytce. Jeśli schemat jest na kartce papieru, a płytka powstaje w programie to jest to w niemożliwe. Trzeba by zacząć projektowanie po kolei począwszy od schematu w edytorze schematów.
