Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

ArturAVS 29 Aug 2021 18:41 1959 25
  • Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12
    Zasilaczy dostępnych w handlu jest mnóstwo, jednak z doborem odpowiedniego do zastosowania może być pewien kłopot. Duża ilość masowo produkowanych i tanich zasilaczy ze wschodu zalała rynek i choć większość z nich nie spełnia żadnych norm to jest powszechnie stosowana. W zeszłym roku szukając odpowiedniego zasilacza do oświetlenia kupiłem tani 12V/5A, i niestety srogo się zawiodłem. O ile jeszcze pod względem działania uszedłby to zakłócenia generowane przez niego w paśmie radiowym całkowicie wykluczyły odbiór przeze mnie jakichkolwiek stacji w pasmach KF :-? . Po kilkukrotnych podmianach na inne modele w końcu trafiłem na taki który "nie sieje" zakłóceniami. Tym razem po uszkodzeniu zasilacza od routera postanowiłem że nowy zainstaluję od razu w rozdzielnicy ponieważ trochę luzu jest. Tu już nie szedłem na oszczędności tylko od razu chciałem dobry jakościowo zasilacz z lekkim zapasem mocy. Wybór może nie byłby łatwy gdyby nie to że w pobliskim sklepie zasilacze z montażem na standardową szynę TS35 były tylko produkcji firmy MeanWell. Router ma zapotrzebowanie około 0,9A przy napięciu 12V więc z "lekkim" zapasem wybrałem model HDR-30-12 który zapewnia maksymalnie 2A przy 12V.

    Zasilacz oczywiście zamontowałem w rozdzielnicy i oprócz routera zasila jeszcze wewnętrzne oświetlenie samej rozdzielnicy pod postacią około 25 centymetrowej listwy LED. Prawdę mówiąc nigdy nie miałem do czynienia z zasilaczami tej firmy montowanymi na szynę i nie byłem pewny jak ten konkretny zachowa się pod względem EMI (z ang. ElectroMagnetic Interference - zakłócenia elektromagnetyczne). Używałem zasilaczy głównie przeznaczonych do wbudowania oraz tzw. open-frame (czyli o budowie otwartej) i one sprawdzały się idealnie.

    Po kilkudniowej eksploatacji i błogiej ciszy w eterze śmiało mogę stwierdzić że MeanWell nie ulega pokusom rynku i dba o jakość swoich produktów. Choć sam zasilacz raczej do tanich nie należy (ze zniżką zapłaciłem 75zł) to myślę że było warto a sam zasilacz będzie długo i bezawaryjnie pracował :D.

    Człowiek ze mnie ciekawski więc postanowiłem zajrzeć do wnętrza i sprawdzić jak jest zbudowany ów zasilacz. Zasilacz jest fabrycznie zapakowany w niewielkie pudełeczko z szarego kartonu (najprawdopodobniej pochodzącego z przerobu makulatury) beż żadnych "malunków" a jedynie z prostym opisem połączeń oraz zaleceniami montażowymi (odstępy dla zachowania poprawnego chłodzenia);

    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

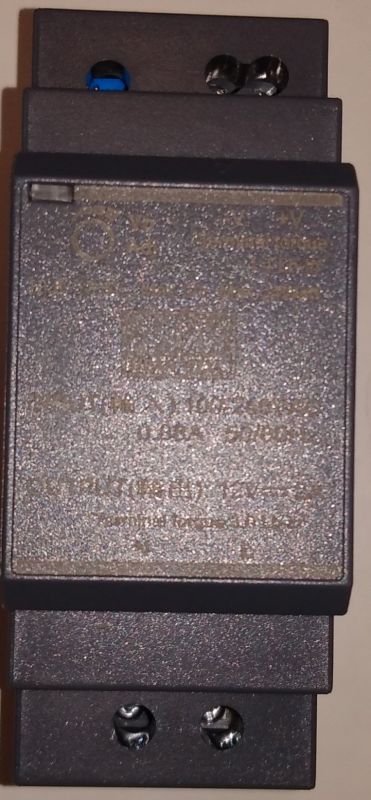

    Obudowa zasilacza została wykonana z ciemno szarego tworzywa z trochę jaśniejszymi nadrukami co skutecznie uniemożliwiło zrobienie dobrych fotografii;

    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12


    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

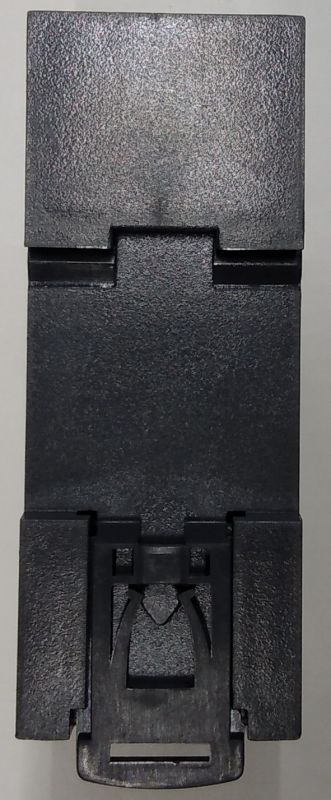

    Na dolnej ściance umieszczono typowy w aparaturze modułowaj zatrzask który utrzymuje zasilacz na szynie TS. Na ściance bocznej są umieszczone certyfikaty zasilacza i kilka parametrów;

    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    Najważniejsze parametry deklarowane przez producenta;


    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    Czyli;

    • Napięcie zasilania 85-264VAC (praca do 277VAC)
    • Pobór mocy bez obciążenia < 0,3W
    • Wykonanie w drugiej klasie izolacji
    • Pasywne ograniczenie mocy
    • Regulacja napięcia wyjściowego 10,8 - 13,8VDC
    • Zabezpieczenia; przeciwzwarciowe, przeciwprzeciążeniowe oraz nadnapięciowe
    • Chłodzenie konwekcyjne (naturalny obieg powietrza), temperatura pracy -30°C ~ +70°C
    • Montaż na szynę DIN TS35/7,5 lub 15
    • Zabezpieczenie nadnapięciowe kategorii 3
    • Dioda LED sygnalizująca pracę


    Oraz szczegółowe informacje dla całej rodziny zasilaczy HDR-30;

    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    A zatem "pokaż kotku co masz w środku" :D. Aby dostać się do wnętrza musimy odpiąć cztery zatrzaski na dłuższych krawędziach obudowy tuż przy podstawie i po kilku chwilach mamy dostęp;


    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    I po wysunięciu całości z obudowy;

    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    Mocno zaskoczyła mnie gęstość upakowania oraz duża ilość elementów indukcyjnych ale w sumie co się dziwić, tyle certyfikatów ma... To czego brakuje w większości tanich zasilaczy to filtry na wejściu i wyjściu, tu nic nie brakuje. Sama płytka też dość ciekawie zaprojektowana;

    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    Sterownikiem przetwornicy jest NCP1239 (U1);

    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    Oraz zalecany schemat aplikacyjny;

    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    Układ w obudowie SOT23-6 oznaczony na płytce U101 to AP4320 czyli specjalny "nadzorca" zasilaczy impulsowych;


    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    Układ zawiera również precyzyjne źródło napięcia odniesienia i wydaje się nowocześniejszym zamiennikiem dla TL431 często w tym miejscu stosowanym. Nie udało mi się odszyfrować RG1 - "75120". Dalej mamy mostek prostowniczy oraz typowe dla zasilaczy impulsowych elementy.
    Jako prostownik pracuje podwójna dioda MBR20100CT wyposażona w niewielki ale jednak radiator. Poniżej dane diody;

    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    Kluczem po stronie pierwotnej jest tranzystor JSC7HN65E o poniższych parametrach i również został wyposażony w niewielki radiator;

    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    Zasilacz pracuje u mnie ciągle zapewniając zasilanie dla routera i dorywczo dla oświetlenia (cały czas uzbrajam rozdzielnicę). Przy maksymalnym poborze prądu blisko 1,5A nie robi się nawet ciepły. Jednak pewne trendy rynkowe wdarły się też do tej konstrukcji, producent zastosował niebieską diodę LED co akurat w moim zastosowaniu nie przeszkadza gdyż ładnie się komponuje z podświetleniem LCD licznika;


    Zasilacz sieciowy na szynę TS35, MeanWell HDR-30-12

    Jeśli szukamy solidnego zasilacza aby zamontować go w rozdzielnicy i nie martwić się zakłóceniami to śmiało rodzinę HDR-30 mogę polecić, montujemy i zapominamy że go tam mamy...
