W materiale znajdziecie informacje o przekaźnikach elektromagnetycznych instalacyjnych udostępnionych przez firmę Relpol. Głównym elementem testowanych urządzeń jest przekaźnik elektromagnetyczny (EMR - Electromechanical Relays).
Warto porównać cechy przekaźników EMR z przekaźnikami półprzewodnikowymi SSR - Solid State Relay. Przekaźniki elektromagnetyczne instalacyjne to więcej niż sam przekaźnik EMR - obudowa przeznaczona jest do mocowania na szynie oraz posiada zaciski połączone ze stykami i cewką przekaźnika. Na obudowie znajdziecie opis wyprowadzeń, parametry urządzenia i LED sygnalizujący załączenie.
Przekaźniki instalacyjne Relpol z serii RPI z cewką dedykowaną na określone zasilanie, dostępne są w opcji ze stykami zwiernymi pojedynczymi (1Z) i podwójnymi (2Z) oraz stykami przełączanymi w wersji 1P i 2P. Obciążalność styków przekaźnika w wersji 1P to AC1: 16 A /250 VAC, dla wersji 2P AC1: 8 A / 250 VAC. Dla przekaźników ze stykami zwiernymi dostępne są modele z cewką na napięcie AC: 230V, AC/DC: 12V, 24V, 48V, 115V, natomiast dla wersji ze stykami przełączanymi dostępne napięcia cewki: AC: 24V 115V, 230V, DC: 12V, 24V, 48V. Szeroki zakres dostępnych modeli przekaźników instalacyjnych pozwala na dobre dopasowanie do konkretnych wymagań projektu. Poniżej materiał filmowy oraz opis cech przekaźników instalacyjnych elektromagnetycznych.
Przekaźniki elektromagnetyczne zapewniają separację galwaniczną między obwodem zasilania cewki a obwodem styków przełączanych lub zwiernych. Gdy występuje więcej niż jeden zestaw styków, separacja galwaniczna występuje także między odrębnymi zestawami zestyków. W obwodzie sterującym oraz wykonawczym mogą występować różne napięcia, odrębne zestawy zestyków mogą sterować obwodami pracującymi z różnymi napięciami. Obwód cewki do wysterowania wymaga niewielkiej mocy np. ~1W, przekaźnik możemy przełączać korzystając np. ze sterownika PLC z wyjściem o niewielkiej wydajności prądowej, zestyki mogą sterować sporą mocą rzędu kilowatów. Niewielką mocą pobieraną przez obwód cewki możemy załączać dużą moc rzędu kilowatów w obwodzie zestyków. W obwodzie cewki możemy korzystać z prądu przemiennego lub stałego, podobnie w obwodzie styków może to być prąd przemienny lub stały w zakresie obciążeń znamionowych przekaźnika.
Dlaczego EMR może być lepszy od SSR?
-niskie straty w obwodzie styków przekaźnika EMR (niska rezystancja styków będących w dobrym stanie, w przypadku SSR spadek napięcia może wynosić ~1V);
-brak konieczności stosowania radiatorów dla przekaźników EMR (niskie straty w obwodzie styków, w przypadku SSR stosowane jest rozpraszanie ciepła strat);
-odporność przekaźników EMR na przepięcia (elementy półprzewodnikowe w SSR);
-prąd upływowy w EMR jest pomijalny/niemierzalny (w SSR prąd upływowy nawet 1-2mA);
-EMR może mieć korzystniejszą cenę niż SSR.
Dlaczego SSR może być lepszy od EMR?
-EMR podczas przełączania styków generuje hałas (SSR na większe prądy mogą wymagać wymuszonego chłodzenia, które również hałasuje);
-mechaniczne styki EMR zużywają się i wypalają, ograniczona częstotliwość przełączania (SSR nie wymaga elementów mechanicznych w obwodzie przełączania, co zapewnia wysoką trwałość i częstotliwość przełączania);
-przełączenie styków EMR wymaga określonego czasu (SSR mogą działać natychmiast, lepiej kontrolować sposób załączania np.: załączenie w zerze, w dowolnym momencie, można nawet realizować sterowanie fazowe);
-w EMR występują drgania styków, SSR załącza bez drgań styków;
-cewka EMR może pobierać większą moc niż sterowanie przekaźnikiem SSR.
Przekaźnik instalacyjny to więcej niż EMR.
Przekaźnik instalacyjny posiada obudowę do montażu na szynie oraz zaciski do podłączenia przewodów, sygnalizację LED zasilania cewki. W obwodzie cewki EMR występują silne przepięcia (rzędu kilowoltów) podczas rozłączenia zasilania obwodu sterującego. Bardzo skutecznym sposobem eliminacji przepięć jest zastosowanie diody tłumiącej przepięcia. W testowanych przekaźnikach instalacyjnych w wersjach DC producent wbudował diodę ograniczającą przepięcia np. w modelu RPI-2P-D24.
Tak wygląda przepięcie na cewce przekaźnika EMR oraz stłumione przepięcie przy pomocy diody krzemowej:
W przekaźniku instalacyjnym z cewką na napięcie stałe 24V RPI-2P-D24 przepięcie nie występuje, została wbudowana dioda tłumiąca:
Napięcie zasilania cewki wbudowanego EMR może być inne niż napięcie obwodu sterującego przekaźnikiem instalacyjnym, przykładowo model RPI-2P-A230 pracuje z napięciem AC230V i nie generuje przepięć przy rozłączaniu prądu w obwodzie cewki, gdyż wewnątrz wbudowany jest zasilacz dla EMR o niższym napięciu cewki. Przekaźniki instalacyjne to także uniwersalność - możliwe jest zasilanie obwodu cewki napięciem stałym lub przemiennym np. przekaźnik RPI-1Z-U24 można wysterować napięciem 24V AC/DC lub RPI-1ZI-U24A z opcją zasilania 230V AC i 24V AC/DC.
Charakterystyki załączanych odbiorów.
Przekaźnik instalacyjny RPI-1ZI-U24A zaskakuje swoimi możliwościami, jest dedykowany do załączania obwodów oświetleniowych i może pracować z maksymalnym prądem początkowym załączania 120A w czasie 20ms. Przekaźniki kojarzą się z przełączaniem małych mocy i automatyką, dopiero w przypadku styczników mówimy o załączaniu dużych mocy. Jak widać - przekaźnik instalacyjny również może posiadać duże zdolności łączeniowe. Styki zwierne RPI-1ZI-U24A mogą pracować w warunkach AC1: 16 A /250V AC, co to oznacza?
Charakterystyka AC1 to odbiory rezystancyjne prądu przemiennego z niewielkim udziałem indukcyjności.
Zwróćcie uwagę, że dla DC1 (prąd stały odbiory rezystancyjne z niewielkim udziałem indukcyjności) dysponujemy możliwościami: 16A / 24V DC.
Przy obwodach DC możemy przełączać prąd 16A przy znacznie niższym napięciu - 24VDC (w porównaniu do AC250V).
Przy stałym napięciu 230V możemy przełączać prądy 350mA.
Przekaźnik RPI-1ZI-U24A może załączać obwody oświetleniowe z jarzeniowymi źródłami światła o mocy do 800W, LED do 500W i oświetlenie halogenowe do 2,5kW. W przypadku oświetlenia halogenowego należy liczyć się z niską rezystancją zimnego włókna żarówki, co powoduje zwiększenie prądu początkowego.
Na obudowie przekaźnika znajdziemy informacje o możliwościach łączeniowych dla odbiorów AC15 (styczniki, przekaźniki, elektrozawory, elektromagnesy itp.) 3A/240VAC oraz dla AC3 (silniki klatkowe) 650W.
Oznaczenia zacisków przekaźników instalacyjnych.
Przekaźniki instalacyjne Relpol posiadają czytelne oznaczenia na boku obudowy, ponieważ boczna ścianka obudowy ulegnie zasłonięciu po montażu, to oznaczenia zostały naniesione także na front obudowy. W oznaczeniach zacisków zauważycie pewien schemat.
Dla zacisków cewki są to oznaczenia literowo-cyfrowe, np. A1, A2.
Styki oznaczone są dwiema cyframi, pierwsza cyfra to numer zestawu styków np. zaciski 11, 12, 14 należą do pierwszego zestawu styków, a zaciski 21, 22, 24 to zaciski drugiego zestawu styków.
Druga cyfra to funkcja styku, 1 to styk "ruchomy", 2 to styk zwarty przy braku zasilania cewki, 4 to styk zwarty przy zasilaniu cewki,
czyli np. styk 14 to styk pierwszego zestawu styków, który połączy się ze stykiem "ruchomym" 11, gdy podamy napięcie na cewkę.
W przekaźniku przełączanym z pojedynczym zestawem styków znajdziemy zaciski 11, 12, 14, natomiast w przekaźniku zwiernym znajdziemy styki 11, 14. Poniższe zdjęcie powinno rozwiać ewentualne wątpliwości.
Rodzaje przekaźników instalacyjnych z serii RPI.
W ofercie przekaźników instalacyjnych z serii RPI z cewką na określone napięcie znajdziemy przekaźniki z pojedynczym i podwójnym zestawem styków, w wersji przełączanej i zwiernej. W wersji przełączanej dostępne są modele z cewką na napięcie AC: 24V 115V, 230V, DC: 12V, 24V, 48V. W wersji zwiernej dostępne są modele z cewką na napięcie AC: 230V, AC/DC: 12V, 24V, 48V, 115V. Kombinacje ilości i rodzaju styków oraz napięcia cewki dają w efekcie spore portfolio przekaźników instalacyjnych możliwych do wykorzystania w projekcie.
Opóźnienia załączania i wyłączania oraz pobierana moc.
W przekaźnikach elektromagnetycznych występuje opóźnienie między momentem zasilenia cewki a zadziałaniem styków oraz między rozłączeniem zasilania cewki a reakcją styków. Przykładowo dla RPI-2P-D12 opóźnienie załączenia to czas <6ms, opóźnienie rozłączenia <10ms.
Połączenie mechanicznych styków związane jest z ich drganiem, poniżej efekty odbijania się załączanych styków.
Testowane przekaźniki przy zasilaniu DC pobierały moc ~0,5W.
W drugiej części materiału zaprezentujemy przekaźniki instalacyjne Relpol seria RPI wersja UNI. To ciekawa seria z uniwersalnym zakresem zasilania cewki.
Do jakich zastosowań wykorzystujecie przekaźniki instalacyjne, jaki typ konfiguracji napięcia cewki i rodzaju styków instalujecie najczęściej?
[Artykuł sponsorowany]
Warto porównać cechy przekaźników EMR z przekaźnikami półprzewodnikowymi SSR - Solid State Relay. Przekaźniki elektromagnetyczne instalacyjne to więcej niż sam przekaźnik EMR - obudowa przeznaczona jest do mocowania na szynie oraz posiada zaciski połączone ze stykami i cewką przekaźnika. Na obudowie znajdziecie opis wyprowadzeń, parametry urządzenia i LED sygnalizujący załączenie.
Przekaźniki instalacyjne Relpol z serii RPI z cewką dedykowaną na określone zasilanie, dostępne są w opcji ze stykami zwiernymi pojedynczymi (1Z) i podwójnymi (2Z) oraz stykami przełączanymi w wersji 1P i 2P. Obciążalność styków przekaźnika w wersji 1P to AC1: 16 A /250 VAC, dla wersji 2P AC1: 8 A / 250 VAC. Dla przekaźników ze stykami zwiernymi dostępne są modele z cewką na napięcie AC: 230V, AC/DC: 12V, 24V, 48V, 115V, natomiast dla wersji ze stykami przełączanymi dostępne napięcia cewki: AC: 24V 115V, 230V, DC: 12V, 24V, 48V. Szeroki zakres dostępnych modeli przekaźników instalacyjnych pozwala na dobre dopasowanie do konkretnych wymagań projektu. Poniżej materiał filmowy oraz opis cech przekaźników instalacyjnych elektromagnetycznych.
Przekaźniki elektromagnetyczne zapewniają separację galwaniczną między obwodem zasilania cewki a obwodem styków przełączanych lub zwiernych. Gdy występuje więcej niż jeden zestaw styków, separacja galwaniczna występuje także między odrębnymi zestawami zestyków. W obwodzie sterującym oraz wykonawczym mogą występować różne napięcia, odrębne zestawy zestyków mogą sterować obwodami pracującymi z różnymi napięciami. Obwód cewki do wysterowania wymaga niewielkiej mocy np. ~1W, przekaźnik możemy przełączać korzystając np. ze sterownika PLC z wyjściem o niewielkiej wydajności prądowej, zestyki mogą sterować sporą mocą rzędu kilowatów. Niewielką mocą pobieraną przez obwód cewki możemy załączać dużą moc rzędu kilowatów w obwodzie zestyków. W obwodzie cewki możemy korzystać z prądu przemiennego lub stałego, podobnie w obwodzie styków może to być prąd przemienny lub stały w zakresie obciążeń znamionowych przekaźnika.
Dlaczego EMR może być lepszy od SSR?
-niskie straty w obwodzie styków przekaźnika EMR (niska rezystancja styków będących w dobrym stanie, w przypadku SSR spadek napięcia może wynosić ~1V);
-brak konieczności stosowania radiatorów dla przekaźników EMR (niskie straty w obwodzie styków, w przypadku SSR stosowane jest rozpraszanie ciepła strat);
-odporność przekaźników EMR na przepięcia (elementy półprzewodnikowe w SSR);
-prąd upływowy w EMR jest pomijalny/niemierzalny (w SSR prąd upływowy nawet 1-2mA);
-EMR może mieć korzystniejszą cenę niż SSR.
Dlaczego SSR może być lepszy od EMR?
-EMR podczas przełączania styków generuje hałas (SSR na większe prądy mogą wymagać wymuszonego chłodzenia, które również hałasuje);
-mechaniczne styki EMR zużywają się i wypalają, ograniczona częstotliwość przełączania (SSR nie wymaga elementów mechanicznych w obwodzie przełączania, co zapewnia wysoką trwałość i częstotliwość przełączania);
-przełączenie styków EMR wymaga określonego czasu (SSR mogą działać natychmiast, lepiej kontrolować sposób załączania np.: załączenie w zerze, w dowolnym momencie, można nawet realizować sterowanie fazowe);
-w EMR występują drgania styków, SSR załącza bez drgań styków;
-cewka EMR może pobierać większą moc niż sterowanie przekaźnikiem SSR.
Przekaźnik instalacyjny to więcej niż EMR.
Przekaźnik instalacyjny posiada obudowę do montażu na szynie oraz zaciski do podłączenia przewodów, sygnalizację LED zasilania cewki. W obwodzie cewki EMR występują silne przepięcia (rzędu kilowoltów) podczas rozłączenia zasilania obwodu sterującego. Bardzo skutecznym sposobem eliminacji przepięć jest zastosowanie diody tłumiącej przepięcia. W testowanych przekaźnikach instalacyjnych w wersjach DC producent wbudował diodę ograniczającą przepięcia np. w modelu RPI-2P-D24.
Tak wygląda przepięcie na cewce przekaźnika EMR oraz stłumione przepięcie przy pomocy diody krzemowej:
W przekaźniku instalacyjnym z cewką na napięcie stałe 24V RPI-2P-D24 przepięcie nie występuje, została wbudowana dioda tłumiąca:
Napięcie zasilania cewki wbudowanego EMR może być inne niż napięcie obwodu sterującego przekaźnikiem instalacyjnym, przykładowo model RPI-2P-A230 pracuje z napięciem AC230V i nie generuje przepięć przy rozłączaniu prądu w obwodzie cewki, gdyż wewnątrz wbudowany jest zasilacz dla EMR o niższym napięciu cewki. Przekaźniki instalacyjne to także uniwersalność - możliwe jest zasilanie obwodu cewki napięciem stałym lub przemiennym np. przekaźnik RPI-1Z-U24 można wysterować napięciem 24V AC/DC lub RPI-1ZI-U24A z opcją zasilania 230V AC i 24V AC/DC.
Charakterystyki załączanych odbiorów.

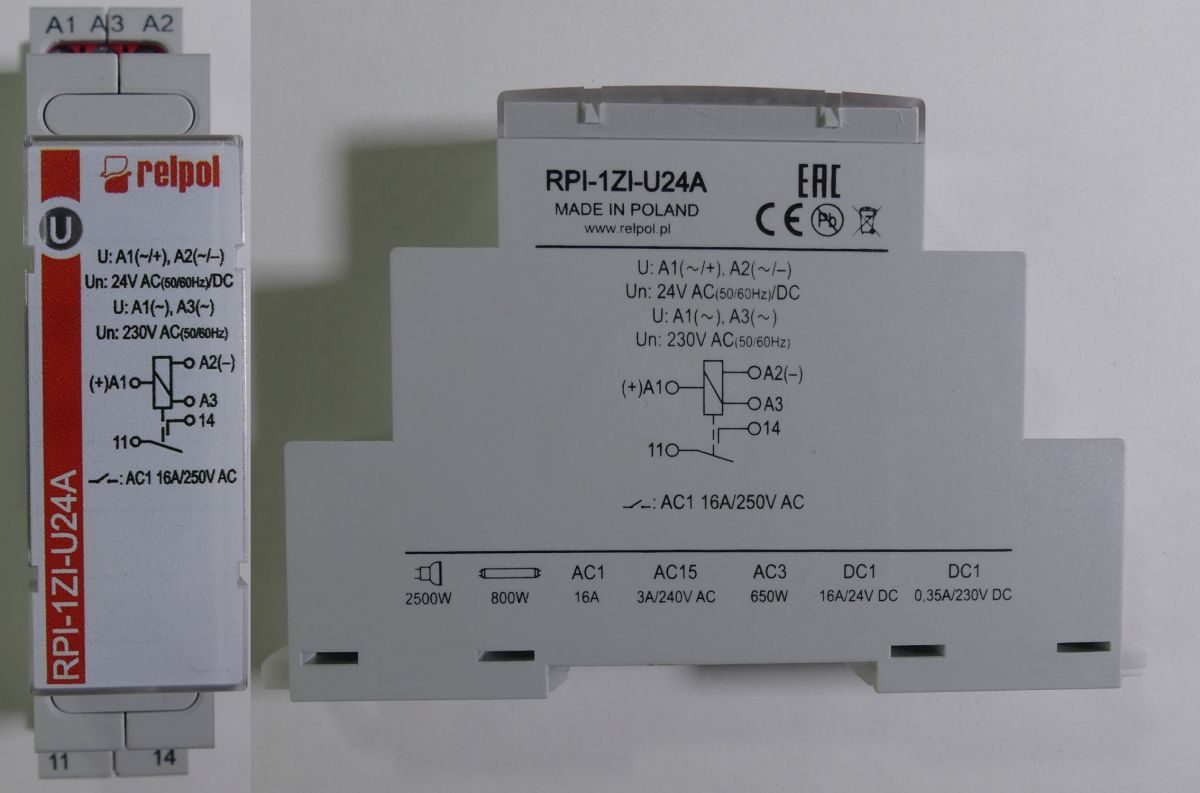

Przekaźnik instalacyjny RPI-1ZI-U24A zaskakuje swoimi możliwościami, jest dedykowany do załączania obwodów oświetleniowych i może pracować z maksymalnym prądem początkowym załączania 120A w czasie 20ms. Przekaźniki kojarzą się z przełączaniem małych mocy i automatyką, dopiero w przypadku styczników mówimy o załączaniu dużych mocy. Jak widać - przekaźnik instalacyjny również może posiadać duże zdolności łączeniowe. Styki zwierne RPI-1ZI-U24A mogą pracować w warunkach AC1: 16 A /250V AC, co to oznacza?
Charakterystyka AC1 to odbiory rezystancyjne prądu przemiennego z niewielkim udziałem indukcyjności.
Zwróćcie uwagę, że dla DC1 (prąd stały odbiory rezystancyjne z niewielkim udziałem indukcyjności) dysponujemy możliwościami: 16A / 24V DC.
Przy obwodach DC możemy przełączać prąd 16A przy znacznie niższym napięciu - 24VDC (w porównaniu do AC250V).
Przy stałym napięciu 230V możemy przełączać prądy 350mA.
Przekaźnik RPI-1ZI-U24A może załączać obwody oświetleniowe z jarzeniowymi źródłami światła o mocy do 800W, LED do 500W i oświetlenie halogenowe do 2,5kW. W przypadku oświetlenia halogenowego należy liczyć się z niską rezystancją zimnego włókna żarówki, co powoduje zwiększenie prądu początkowego.
Na obudowie przekaźnika znajdziemy informacje o możliwościach łączeniowych dla odbiorów AC15 (styczniki, przekaźniki, elektrozawory, elektromagnesy itp.) 3A/240VAC oraz dla AC3 (silniki klatkowe) 650W.
Oznaczenia zacisków przekaźników instalacyjnych.
Przekaźniki instalacyjne Relpol posiadają czytelne oznaczenia na boku obudowy, ponieważ boczna ścianka obudowy ulegnie zasłonięciu po montażu, to oznaczenia zostały naniesione także na front obudowy. W oznaczeniach zacisków zauważycie pewien schemat.
Dla zacisków cewki są to oznaczenia literowo-cyfrowe, np. A1, A2.
Styki oznaczone są dwiema cyframi, pierwsza cyfra to numer zestawu styków np. zaciski 11, 12, 14 należą do pierwszego zestawu styków, a zaciski 21, 22, 24 to zaciski drugiego zestawu styków.
Druga cyfra to funkcja styku, 1 to styk "ruchomy", 2 to styk zwarty przy braku zasilania cewki, 4 to styk zwarty przy zasilaniu cewki,
czyli np. styk 14 to styk pierwszego zestawu styków, który połączy się ze stykiem "ruchomym" 11, gdy podamy napięcie na cewkę.
W przekaźniku przełączanym z pojedynczym zestawem styków znajdziemy zaciski 11, 12, 14, natomiast w przekaźniku zwiernym znajdziemy styki 11, 14. Poniższe zdjęcie powinno rozwiać ewentualne wątpliwości.
Rodzaje przekaźników instalacyjnych z serii RPI.
W ofercie przekaźników instalacyjnych z serii RPI z cewką na określone napięcie znajdziemy przekaźniki z pojedynczym i podwójnym zestawem styków, w wersji przełączanej i zwiernej. W wersji przełączanej dostępne są modele z cewką na napięcie AC: 24V 115V, 230V, DC: 12V, 24V, 48V. W wersji zwiernej dostępne są modele z cewką na napięcie AC: 230V, AC/DC: 12V, 24V, 48V, 115V. Kombinacje ilości i rodzaju styków oraz napięcia cewki dają w efekcie spore portfolio przekaźników instalacyjnych możliwych do wykorzystania w projekcie.
Opóźnienia załączania i wyłączania oraz pobierana moc.
W przekaźnikach elektromagnetycznych występuje opóźnienie między momentem zasilenia cewki a zadziałaniem styków oraz między rozłączeniem zasilania cewki a reakcją styków. Przykładowo dla RPI-2P-D12 opóźnienie załączenia to czas <6ms, opóźnienie rozłączenia <10ms.
Połączenie mechanicznych styków związane jest z ich drganiem, poniżej efekty odbijania się załączanych styków.
Testowane przekaźniki przy zasilaniu DC pobierały moc ~0,5W.
W drugiej części materiału zaprezentujemy przekaźniki instalacyjne Relpol seria RPI wersja UNI. To ciekawa seria z uniwersalnym zakresem zasilania cewki.
Do jakich zastosowań wykorzystujecie przekaźniki instalacyjne, jaki typ konfiguracji napięcia cewki i rodzaju styków instalujecie najczęściej?
[Artykuł sponsorowany]
