Przekaźniki elektromagnetyczne instalacyjne Relpol seria RPI wersja UNI część II

TechEkspert 05 Wrz 2021 11:16 1971 6
REKLAMA
  • Przekaźniki elektromagnetyczne instalacyjne Relpol seria RPI wersja UNI część II

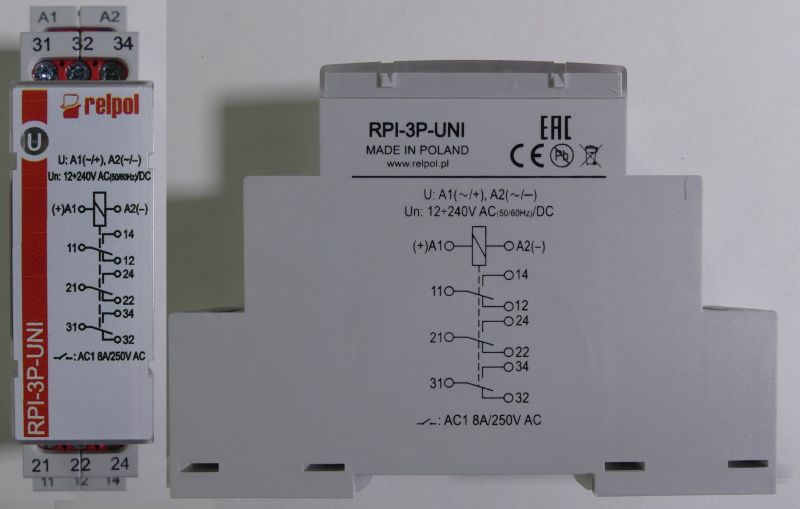

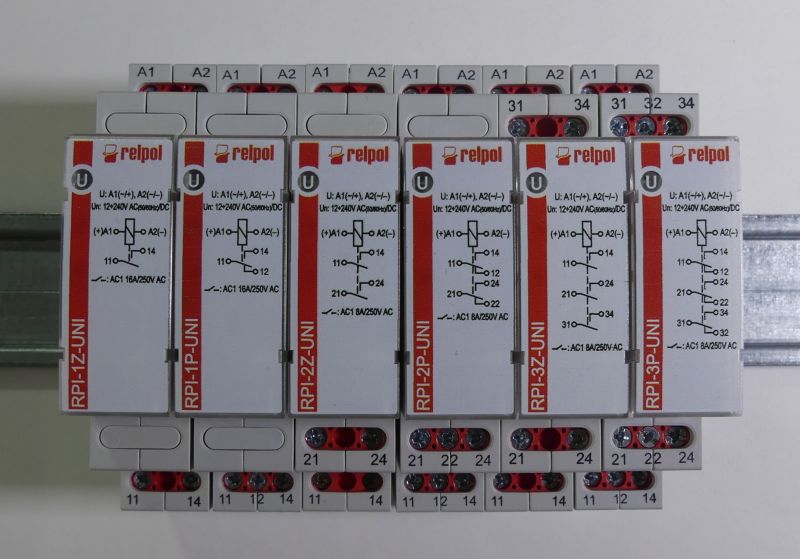

    W części I materiału znajdziecie informacje o cechach przekaźników elektromagnetycznych i przegląd instalacyjnych przekaźników serii RPI udostępnionych przez firmę Relpol. Wersja UNI dostarcza przekaźniki instalacyjne z zasilaniem cewki przystosowanym do pracy z prądem stałym i przemiennym w zakresie napięć 12-240V AC/DC! Zaprojektowanie przekaźnika pracującego w tak szerokim zakresie napięć sterujących pozwoliło na ograniczenie portfolio do 6 modeli oraz rozszerzenie oferty o przekaźniki z 3 zestawami styków. Dostępne są trzy modele przekaźników zwiernych (1Z, 2Z, 3Z) oraz trzy modele przekaźników przełączanych (1P, 2P, 3P). Co ciekawe - te 6 modeli daje więcej możliwych konfiguracji napięć sterujących i dostępnych rodzajów styków niż całe portfolio przekaźników instalacyjnych z cewką na dedykowane napięcie opisanych w części I.

    Zestaw przekaźników UNI to dla mnie idealne uzupełnienie skrzynki narzędziowej. Niezależnie, na jakie napięcie sterujące i kombinację styków natrafimy podczas naprawy, uda nam się dopasować jeden z 6 przekaźników RPI wersji UNI. Poniżej materiał filmowy i więcej wyników prób z przekaźnikami UNI.





    Wersja UNI nie tylko sprawdzi się jako uniwersalny zestaw naprawczy, ale dzięki ograniczeniu ilości typów przekaźników łatwiej zatowarujemy hurtownię lub magazyn firmy produkującej urządzenia wykorzystujące różne przekaźniki instalacyjne.

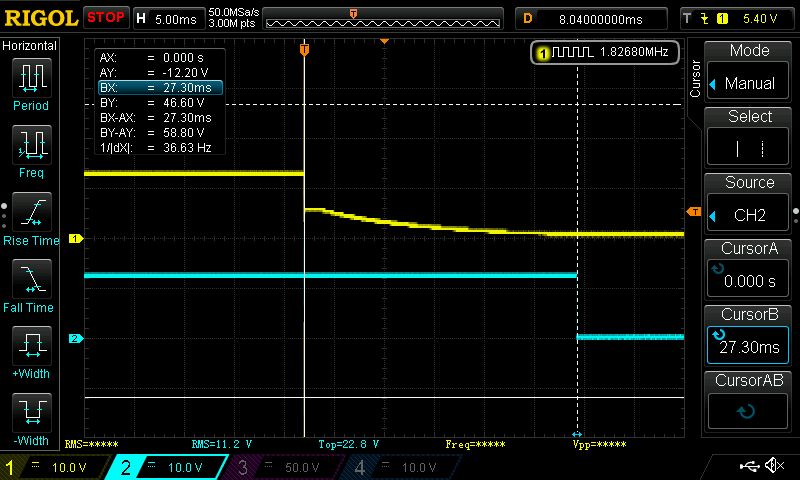

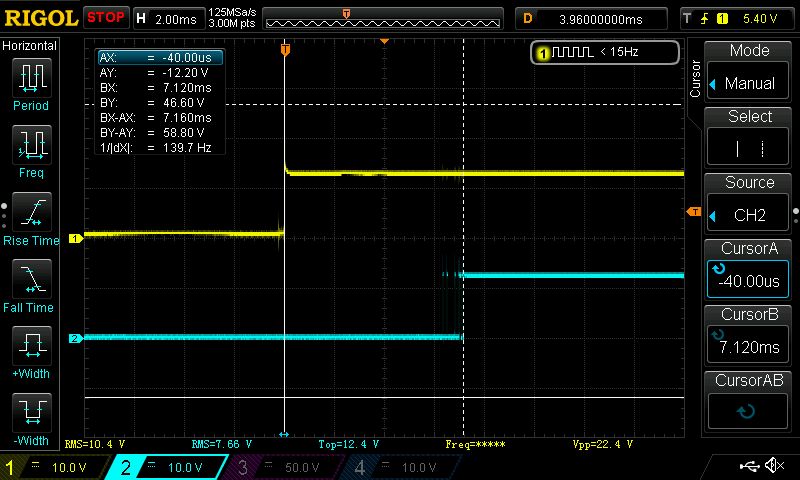

    Jako ciekawostka - przekaźniki instalacyjne UNI z trzema grupami styków pobierają większą moc niż wersja z jednym lub dwoma zestawem styków - odpowiednio 1,1W/1,6W przy zasilaniu 230VAC oraz 0,5W/1,4W przy zasilaniu 12V. Czasy załączania i rozłączania styków przy zasilaniu 12V: ~7ms załączenie, <30ms rozłączenie.

    Przekaźniki elektromagnetyczne instalacyjne Relpol seria RPI wersja UNI część II

    Przekaźniki elektromagnetyczne instalacyjne Relpol seria RPI wersja UNI część II


    Jakie widzicie możliwości zastosowania przekaźników instalacyjnych serii RPI w wersji UNI?

    Przekaźniki elektromagnetyczne instalacyjne Relpol seria RPI wersja UNI część II

    Przekaźniki elektromagnetyczne instalacyjne Relpol seria RPI wersja UNI część II


    [Artykuł sponsorowany]

    Fajne? Ranking DIY
    O autorze
    TechEkspert
    Redaktor
    Offline
    W moich materiałach znajdziecie testy i prezentacje sprzętu elektronicznego, modułów, sprzętu pomiarowego, eksperymenty. Interesuje mnie elektronika cyfrowa, cyfrowe przetwarzanie sygnałów, transmisje cyfrowe przewodowe i bezprzewodowe, kryptografia, IT a szczególnie LAN/WAN i systemy przechowywania i przetwarzania danych.
    Specjalizuje się w: mikrokontrolery, rozwiązania it
    TechEkspert napisał 5819 postów o ocenie 4623, pomógł 15 razy. Jest z nami od 2014 roku.
  • REKLAMA
  • #2 19597462
    ArturAVS
    Moderator
    Przydałby się teardown aby zobaczyć jak Relpol rozwiązał działanie w tak szerokim zakresie napięć sterujących.
  • REKLAMA
  • #3 19597482
    TechEkspert
    Redaktor
    Dobry pomysł, również interesuje mnie jak to zostało zrealizowane.
    Jeżeli będzie zgoda Relpol to rozmontuję i zaprezentuję nie tylko wersję UNI ale też wszystkie udostępnione przekaźniki instalacyjne RPI :)
  • REKLAMA
  • #4 19601304
    ABACADABA
    Poziom 11  
    Jest to przetwornica impulsowa dość sprytnie rozwiązana płytka dwustronna dość skomplikowana trzeba rozlutować zęby rozrysować schemat
  • #6 19611013
    Szyszkownik Kilkujadek
    Poziom 37  
    TechEkspert napisał:
    Jako ciekawostka - przekaźniki instalacyjne UNI z trzema grupami styków pobierają większą moc niż wersja z jednym lub dwoma zestawem styków - odpowiednio 1,1W/1,6W przy zasilaniu 230VAC oraz 0,5W/1,4W przy zasilaniu 12V.

    Obawiam się że te 1,4W przy 12V to czasem może być za dużo dla sporej grupy urządzeń mających wyjścia sterujące typu open collector. Ale już te 0,5W to żaden problem.
    To jedyne ograniczenie jakie widzę dla uniwersalności tych przekaźników.

    Myślę że kilka takich przekaźników w walizce serwisanta może być całkiem niezłym pomysłem.

    Szkoda że nie rozszerzyli zakresu napięcia do 400V.
  • REKLAMA
  • #7 19667986
    Skandahl
    Poziom 14  
    Ja znalazłem dla nich zastosowanie. Od roku używam dwóch par 1P do tzw. awaryjnej fazy w domu. Gdy zanika mi prąd z sieci to przełączają na obieg z fotowoltaicznego falownika off grid. Mogłyby być wersje z większym prądem. Ciekawi mnie ich trwałość/awaryjność - to znaczy kiedy "się spotkają" fazy, z sieci z tą z falownika i coś się zapali.
