HP Omen 17-an051nd - Nie wyświetla obrazu

kita18 14 Sep 2021 10:17 549 32
  • #1
    kita18
    Level 9  
    Witam. Kupiłem Laptopa który podobno po wymianie pasty przestał wyświetlać obraz. Laptop niby się uruchamia. Zewnętrzne wyjście Video też nie daje obrazu.
    HP Omen
    Intel Core i7-7700HQ
    GeForce GTX 1070
    Płyta to G3BB N17E
    Dodam że jestem początkującym . Dodaje zdjęcia z pomiarami . Na grupie Fb Naprowadzili mnie na małą rezystancje na dławiku 5V . Namierzyłem też grzejący się mały kondensator . Proszę o jakieś podpowiedzi . HP Omen 17-an051nd - Nie wyświetla obrazu HP Omen 17-an051nd - Nie wyświetla obrazu HP Omen 17-an051nd - Nie wyświetla obrazu HP Omen 17-an051nd - Nie wyświetla obrazu
    Ethernet jednoparowy (SPE) - rozwiązania w przemyśle. Szkolenie 29.09.2021r. g. 11.00 Zarejestruj się za darmo
  • Altium Designer Computer Controls
  • #2
    lukasrz
    Level 18  
    kita18 wrote:
    Na grupie Fb Naprowadzili mnie na małą rezystancje na dławiku 5V .


    Którym? Jak jest 5V to olej ten temat.

    kita18 wrote:

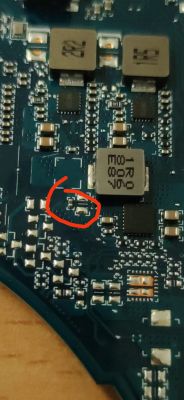

    Namierzyłem też grzejący się mały kondensator


    Jak nie ma zwarcia i się nie gotuje to nieważne, nie wiesz jaka ścieżka pod nim leci, może do zasilania PCH, od dołu może coś go podgrzewać.

    Te milivolty na małych cewkach zastanawiają, wydaje mi się, że to zasilanie VRAM.

    Reszta napięć OK. W takim przypadku zacząłbym od zaprogramowania BIOS i KBC.
  • #3
    kita18
    Level 9  
    HP Omen 17-an051nd - Nie wyświetla obrazu
    87 Om

    Dodano po 20 [minuty]:

    lukasrz wrote:
    kita18 wrote:
    Na grupie Fb Naprowadzili mnie na małą rezystancje na dławiku 5V .


    Którym? Jak jest 5V to olej ten temat.

    kita18 wrote:
    Namierzyłem też grzejący się mały kondensator


    Jak nie ma zwarcia i się nie gotuje to nieważne, nie wiesz jaka ścieżka pod nim leci, może do zasilania PCH, od dołu może coś go podgrzewać.

    Te milivolty na małych cewkach zastanawiają, wydaje mi się, że to zasilanie VRAM.

    Reszta napięć OK. W takim przypadku zacząłbym od zaprogramowania BIOS i KBC.


    Niestety nie mam programatora do zaprogramowania
  • #4
    lukasrz
    Level 18  
    Dziwne. Masz zasilacz serwisowy? Próbę zwarciową na tej linii można zrobić.

    Podnieś cewkę i zmierz na obu padach rezystancję.
  • #5
    kita18
    Level 9  
    lukasrz wrote:
    Dziwne. Masz zasilacz serwisowy? Próbę zwarciową na tej linii można zrobić.

    Podnieś cewkę i zmierz na obu padach rezystancję.

    Chodzi o ten dławik 5 v tak ? Wolę się upewnić

    Tak mam zasilacz .

    Podniosłem dławik, rezystancja między padami ponad 200 k Om. Na dławiku 0,2 O
  • #6
    lukasrz
    Level 18  
    kita18 wrote:
    lukasrz wrote:
    Dziwne. Masz zasilacz serwisowy? Próbę zwarciową na tej linii można zrobić.

    Podnieś cewkę i zmierz na obu padach rezystancję.

    Chodzi o ten dławik 5 v tak ? Wolę się upewnić

    Tak mam zasilacz .


    Tak szary dłąwik/cewka jak zwał tak zwał :P
  • Altium Designer Computer Controls
  • #7
    kita18
    Level 9  
    lukasrz wrote:
    kita18 wrote:
    lukasrz wrote:
    Dziwne. Masz zasilacz serwisowy? Próbę zwarciową na tej linii można zrobić.

    Podnieś cewkę i zmierz na obu padach rezystancję.

    Chodzi o ten dławik 5 v tak ? Wolę się upewnić

    Tak mam zasilacz .


    Tak szary dłąwik/cewka jak zwał tak zwał :P


    Podniosłem go rezystancja podniosła się między padami. Ponad 200 k Om
  • #8
    lukasrz
    Level 18  
    kita18 wrote:
    lukasrz wrote:
    kita18 wrote:
    lukasrz wrote:
    Dziwne. Masz zasilacz serwisowy? Próbę zwarciową na tej linii można zrobić.

    Podnieś cewkę i zmierz na obu padach rezystancję.

    Chodzi o ten dławik 5 v tak ? Wolę się upewnić

    Tak mam zasilacz .


    Tak szary dłąwik/cewka jak zwał tak zwał :P


    Podniosłem go rezystancja podniosła się między padami. Ponad 200 k Om


    Chodzi o pomiar między masą a padem nr1 oraz masą i padem nr2

    (dwa pomiary)
  • #9
    kita18
    Level 9  
    lukasrz wrote:
    kita18 wrote:
    lukasrz wrote:
    kita18 wrote:
    lukasrz wrote:
    Dziwne. Masz zasilacz serwisowy? Próbę zwarciową na tej linii można zrobić.

    Podnieś cewkę i zmierz na obu padach rezystancję.

    Chodzi o ten dławik 5 v tak ? Wolę się upewnić

    Tak mam zasilacz .


    Tak szary dłąwik/cewka jak zwał tak zwał :P


    Podniosłem go rezystancja podniosła się między padami. Ponad 200 k Om


    Chodzi o pomiar między masą a padem nr1 oraz masą i padem nr2

    (dwa pomiary)

    Ok 😂
    Na jednym jest 6 kOm (na tym od góry)

    A na drugim 87 Om
  • #10
    lukasrz
    Level 18  
    Możesz zrobić próbę zwarciową tam gdzie jest 87 ohm lub wylutować na próbę ten mały grzejący się kondensator - tylko go nie zgub :P on może przywierać.
  • #11
    kita18
    Level 9  
    Niestety nic nie dało to wylutowanie. To powiedz dokładnie jak to zrobić? Abym jeszcze bardziej tego nie popsuł 😉
  • #12
    lukasrz
    Level 18  
    kita18 wrote:
    Niestety nic nie dało to wylutowanie. To powiedz dokładnie jak to zrobić? Abym jeszcze bardziej tego nie popsuł 😉


    Po jego wylutowaniu dalej jest 83ohm?

    Z zasilacza serwisowego podaj 5V tam gdzie jest 83ohm, ogranicz prąd powiedzmy do 0,5A i powoli go zwiększaj jeśli będzie pobierać więcej.

    Próba zwarciowa pogogoluj jak się robi.
  • #13
    lisek
    Service technician RTV
    Quote:
    podobno po wymianie pasty przestał wyświetlać obraz.
    Laptop niby się uruchamia.

    Tzn. jak się uruchamia
    - jak brak obrazu podświetl z boku latarka i zobacz czy pod "ciemnościa " masz jakiś obraz (pulpit Win/Bios,...)
    - co pomierzyłeś z napięć
    - po innych wyj.też brak obrazu
    Quote:
    HDMI ports 1
    Mini DisplayPorts 1
    Thunderbolt 3 port Link

    HP Omen 17-an051nd - Nie wyświetla obrazu

    Masz działający charger BQ738H ?
    Chipset HM175 się nie grzeje?
    Popatrz za SM na cpu Intel 7th gen. Kaby Lake-H ( i7-7700HQ) i Power Seq. (inni producenci)

    :?: :!:
    Jesli wymieniano pastę > moze być tylko prozaicznie uszkodzona matryca FHD (droga (ponad 120 Eur), z uszamia do zawieszania, eDP/? z Lewej strony na dole )
    - lub coś na płycie w ok. złązca eDP, bezpiecznik , ukł. podający napiecie na matrycę 17.3" (np. Chi Mei CMN1738)
    * 17.3" B173HAN01.0 B173HAN01.3 LP173WF4(SP)(F1) LP173WF4(SP)(F3)
  • #14
    lukasrz
    Level 18  
    lisek wrote:

    Masz działający charger BQ738H ?
    Chipset HM175 się nie grzeje?


    Popatrz na jego pierwszy post, tam są pomiary na fotkach :) Mnie zastanawia skąd te 83 ohm na 5V.
  • #15
    lisek
    Service technician RTV
    Jaki układ masz po 5V?
    Jaki masz pobór prądu po włączeniu
    (kiedy niby działą)?

    Zobacz (jak niby działa) czy pod "ciemnością > podswietl z boku latarką /lampka
    masz zakiś zarys obrazu
  • #16
    kita18
    Level 9  
    lisek wrote:
    Jaki układ masz po 5V?
    Jaki masz pobór prądu po włączeniu
    (kiedy niby działą)?
    Zobacz (jak niby działa) czy pod "ciemnością > podswietl z boku latarką /lampka
    masz zakiś zarys obrazu

    Nie bardzo rozumiem jaki układ?
    Nie wiem jaki pobór nie zmierzyłem tego.
    Nie ma obrazu gdy się świeci latarka , nie ma też na zewnętrznym monitorze.
    Matryca jest sprawna ruszyła na moim drugim Omenie .
    Matryca że sprawnego laptopa nie ruszyła na tym zepsutym.
  • #17
    lukasrz
    Level 18  
    Jeśli masz tego typu lub podobny zasilacz laboratoryjny który podaje pobór prądu i ma regulacje prądu/napięcia to wykonaj na początek próbę zwarciową z napięciem 5V na tej lini 5V gdzie jest 83ohm, może coś nam to powie.

    Ograniczenie prądu na początek 0.5A

    HP Omen 17-an051nd - Nie wyświetla obrazu
  • #18
    kita18
    Level 9  
    Próba zrobiona, pobór prądu to 0,071 A
  • #19
    lisek
    Service technician RTV
    Quote:
    Nie bardzo rozumiem jaki układ?

    Chodzi o opisy na Układzie scalonym (QFN obudowa ) z którego (po dławiku który ma 83 ohm) masz te +5V.

    Quote:
    pobór prądu to 0,071 A


    Nic nie startuje , nie ma obrazu >> bo jest Totalnie Martwy!

    p.s
    Daj foto wszystkich układów na tej płycie (lub ich opisy)
  • #20
    kita18
    Level 9  
    lisek wrote:
    Quote:
    Nie bardzo rozumiem jaki układ?

    Chodzi o opisy na Układzie scalonym (QFN obudowa ) z którego (po dławiku który ma 83 ohm) masz te +5V.

    Quote:
    pobór prądu to 0,071 A


    Nic nie startuje , nie ma obrazu >> bo jest Totalnie Martwy!

    p.s
    Daj foto wszystkich układów na tej płycie (lub ich opisy)

    Przeczytaj posty wcześniej . Wylutowałem dławik na którym mam niska rezystancje . Teraz próba dotyczyła pada na którym ta rezystancja 83 Om się utrzymała . Nie zrobiłem próby płyty bo musiałbym się wlutować gdzieś w rezystor pomiarowy (tak mi podpowiedział ktoś na FB) Niestety nie drążyłem tematu bo myślałem że termowizja mi pomoże .
  • #21
    lisek
    Service technician RTV
    Quote:
    nie drążyłem tematu bo myślałem że termowizja mi pomoże .

    Termowizja jest dobra jak
    - "gotuje sie powyżej 65-70 st.C
    - i tylko dla pocz. rozpoznania sytuacji

    Od naprawy masz miernik, oscyloskop, programer, ....plus SM i znajomość techniki pomiarów

    p.s
    Podaj układy jak prosiłem.
    Jak to bywa u HP
    - nic nie miga (error): Caps ,Num ...
  • #22
    kita18
    Level 9  
    lisek wrote:
    Quote:
    Nie bardzo rozumiem jaki układ?

    Chodzi o opisy na Układzie scalonym (QFN obudowa ) z którego (po dławiku który ma 83 ohm) masz te +5V.

    HP Omen 17-an051nd - Nie wyświetla obrazu HP Omen 17-an051nd - Nie wyświetla obrazu
    Wychodzi na to że z tego układu wychodzi te 83 ohm.
    BAC7YD

    Dodano po 5 [minuty]:

    lisek wrote:
    Quote:
    nie drążyłem tematu bo myślałem że termowizja mi pomoże .

    Termowizja jest dobra jak
    - "gotuje sie powyżej 65-70 st.C
    - i tylko dla pocz. rozpoznania sytuacji

    Od naprawy masz miernik, oscyloskop, programer, ....plus SM i znajomość techniki pomiarów

    p.s
    Podaj układy jak prosiłem.
    Jak to bywa u HP
    - nic nie miga (error): Caps ,Num ...

    Mam Ci podać Wszystkie układy na płycie czy tylko w okolicy tego dławika ? Mam je wypisać po kolei czy na zdjęciu ma być opis ?

    Dodano po 2 [minuty]:

    lisek wrote:
    Quote:
    nie drążyłem tematu bo myślałem że termowizja mi pomoże .

    Termowizja jest dobra jak
    - "gotuje sie powyżej 65-70 st.C
    - i tylko dla pocz. rozpoznania sytuacji

    Od naprawy masz miernik, oscyloskop, programer, ....plus SM i znajomość techniki pomiarów

    p.s
    Podaj układy jak prosiłem.
    Jak to bywa u HP
    - nic nie miga (error): Caps ,Num ...

    Nie nic nie miga ale mogę np Caps Włączyć i włączyć przycisk z przekreślonym ekranem ( nie wiem od czego to ,może od zewnętrznego monitora)
  • #23
    lisek
    Service technician RTV
    Silergy SY8288СRAC (BAСxxx, BAC5KA, BAC7LN, BAC7JF)
    * (QFN20, QFN-20)

    Sa dostępne SM pod Quanta G35A/ G37A (np. https://Link_zassaj )
    - kbc IT8987E
  • #24
    lukasrz
    Level 18  
    Zrob foto po wylutowaniu dławika tak by bylo widac ten kontroler i zaznacz na ktorym padzie jest 83ohm
  • #25
    kita18
    Level 9  
    Ale myślisz że ten układ może być uszkodzony ?
    Dziękuje za schemat ale jak dla mnie tu już chyba wyższa szkoła jazdy.
    Poniżej zdjęcia po wylutowaniu . Na żółto układ a na zielono pin na którym jest ta sama rezystancja .

    Dodano po 5 [minuty]:
    HP Omen 17-an051nd - Nie wyświetla obrazu
  • #26
    lisek
    Service technician RTV
    Tutaj masz ukł. pracy tego SY8288c
    * za ACER G3-572 , platforma : LA-E921P Rev.1B
    - jako 3/5V ALW
    - zobacz pod jaki pin. masz podpiętą cewkę > wniosek
    HP Omen 17-an051nd - Nie wyświetla obrazu
  • #27
    kita18
    Level 9  
    lisek wrote:
    Tutaj masz ukł. pracy tego SY8288c
    * za ACER G3-572 , platforma : LA-E921P Rev.1B
    - jako 3/5V ALW
    - zobacz pod jaki pin. masz podpiętą cewkę > wniosek
    HP Omen 17-an051nd - Nie wyświetla obrazu

    Czy numer 1 na schemacie oznacza,, kropkę ''na układzie?
    Jeśli tak to cewka podpięta jest pod ,, OUT''
  • Helpful post
    #28
    lisek
    Service technician RTV
    Tak.
    To napiecie +5VALWP ...po zworce" staje się +5VALW i zasila np

    RT8207PGQW dla DDR4
    na gniazda USB3.0
    ....
  • #29
    kita18
    Level 9  
    lisek wrote:
    Tak.
    To napiecie +5VALWP ...po zworce" staje się +5VALW i zasila np

    RT8207PGQW dla DDR4
    na gniazda USB3.0
    ....


    Bardzo Ci dziękuję za chęć pomocy , ale nie bardzo wiem co zrobić z tymi informacjami. Jestem bardzo zielony w tym temacie . Ale chęci mam i będę próbował . 🙂
  • Helpful post
    #30
    lukasrz
    Level 18  
    Zwory mozesz rozlutowac i odciąć kolejne sekcje i zobaczyć czy rezystancja wzrośnie bo te 83ohm w tym miejscu jest mocno zastanawiajace.

    Masz tam bardzo maly prąd pobierany rzez uszkodzony element, ciężko bedzie wyczuć co sie grzeje, ale moze jak zostawisz na kilka minut próbę zwarciowa to jakis element dalej zrobi sie lekko cieply. Właśnie za dlawikiem, za zworami.
