Lenovo Y520-15IKBA - Laptop nie włącza się (przepalony kondensator )

Question

Witam Lenovo Y520-15IKBA i5-7gen , RX560DY515 NM-B281 Rev:1.0Laptop nie chce się włączyć po podłączeniu ładowarki nie świeci się lampka. Sprawdzi...

lisek · Accepted Answer

Wychodzi, żew masz przebite górne klucze polowe :cry:

-wylutuj je i zmierz poza układem , jak zwarte D_S
:!:

zacznij szukać nowego chipu grafiki

* lub przeróbka na UMA

Chyba masz taki

* na (ali) ok. 60 funów/80.$

dt1 · Answer

Witaj. Sprawdź MOSFET, który jest koło tego kondensatora, jest dość prawdopodobne, że to on eksplodował i okopcił kondensator.

Podobna do Twojej płyty, ale z inną grafiką - https://www.elektroda.pl/rtvforum/topic3802845.html - jest schemat i boardview. Numeracja elementów może się różnić (ale jeśli faktycznie jest to prawie ta sama płyta, to mając schemat i boardview powinieneś wyciągnąć interesujące Cię informacje).

See also:
26.04.2020 Lista dysków HDD wykorzystujących technologię SMR.

miecho18 · Answer

Kondensator ceramiczny w linii B+. Odlutuj go i - o ile jest zwarty - laptop powinien wystartować bez niego. Jeśli tak się stanie zmierz pojemność kondensatora obok i przylutuj taki sam.

Kamil0207 · Answer

Sprawdziłem ten mosfet ma zwarcie D do S . I wszystkie wokół mostfety maja też tak samo zwarcie. Możliwe że on jest uwalony i dlatego na innych pokazuje zwarcie ? Jak mam sprawdzić ten kondensator ceramiczny?

dt1 · Answer

Wtedy możesz sprawdzić, czy jest zwarty, czy nie.

lisek · Answer

Nie chciałbym być złym prorokiem ,ale jeśli
- masz zwarty D_S polowy pq5907 (górny klucz)) i ten obok (słabo widać nr pq5908 ?) to popatrz na wycinek z SM i wyciągnij wniosek
:idea:

to elementy DC-DC dla +GPU_VDDC przed cewką PL5901
* układ PU5901 RT3662ACGQW_WQFN40
** jesli przebity górny klucz (zwarcie D_S) to +19V poszło na ..... gpu_VDDC (AMD)

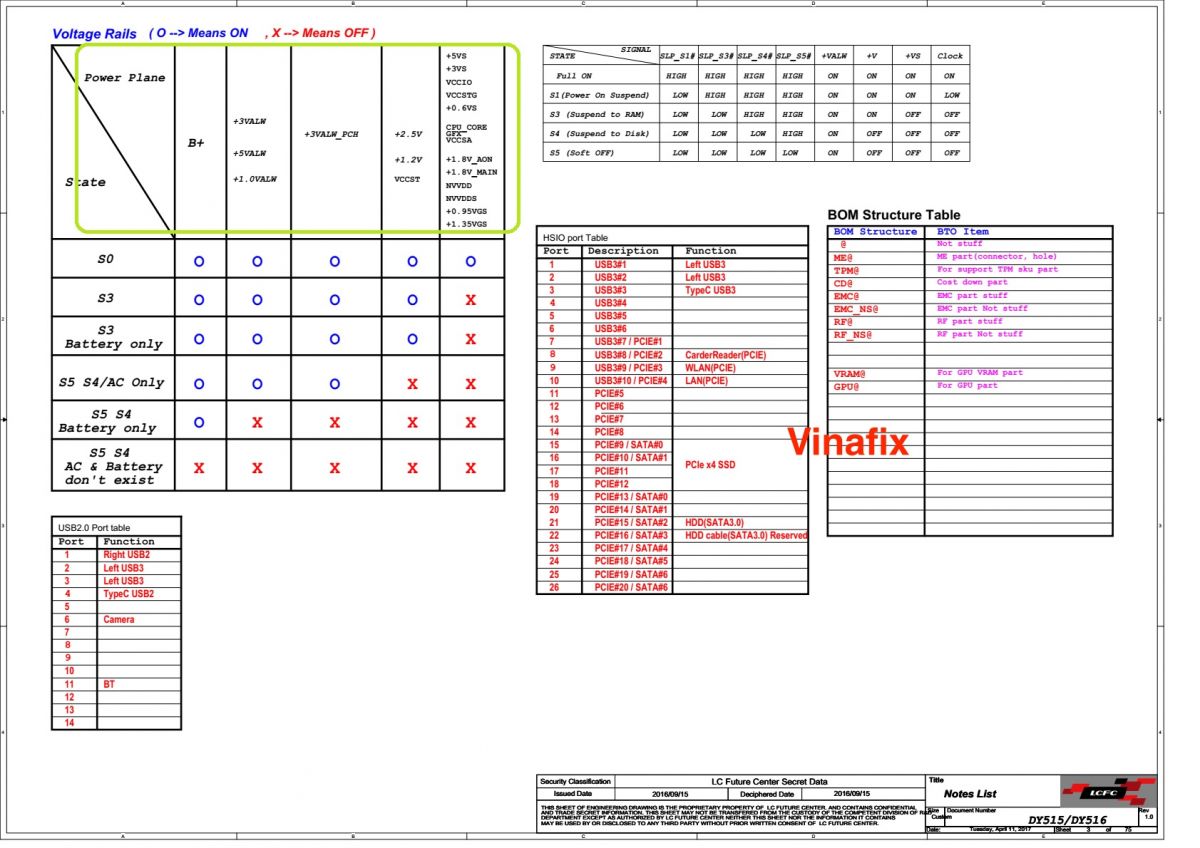

Kol. model
* Intel Kabylake H-Processor with DDR4 + AMD R16M-G1-50 / 70 GPU
2017-04-11
MB NM-B281
kbc IT8226
charger bq24780S
3/5V na RT6585BGQW
NCP81205MNTXG PU2901 cpuCore
conroler USB-c RTS5400 , case qfn68

:idea:

szukaj serwisu/ lub kogoś z tego forum (ogłaszaja się)
*sam niewiele wskórasz

Power Seq.dla gpu/oraz dla płyty (prawa)

p.s
kol.dt1

Quote:
Podobna do Twojej płyty, ale z inną grafiką - https://www.elektroda.pl/rtvforum/topic3802845.html

Niestety całkiem inne rozwiazania , mimo zastosowania większości podobnych ukłądów
-brak np. RT3662ACGQW
- inne rozwiązania zasilania cpu i obu grafik w SM pod

Intel Kabylake H-Processor with DDR4 + NV N17P-G0/G1 GPU
2016-11-25
MB NM-B191, jest to płyta wcześniejsza

Kamil0207 · Answer

Ten obok to PQ5909
