[Solved] Jak naprawić zasilacz do laptopa DELL L502X? Zasilacz nie ładuje baterii.

W laptopie dell l502x nie działa ładowanie baterii przez uszkodzony zasilacza.
Po rozebraniu taki widok. Brakuje chyba rezystora koło 105 i wyrwany kabel. Jaki tam wlutować opornik i gdzie złapać wyrwany kabelek?

kana23 wrote:

Brakuje chyba rezystora

W taki sposób nie naprawi kolega żadnego urządzenia - na chybił trafił.
Czy wyrwanie przewodu nie nastąpiło przy siłowej próbie dostania się do środka?

Pierwszą rzeczą jaką kolega powinien sprawdzić jest napięcie wyjściowe.
Przestrzegam natomiast przed zabawą z zasilaczami bez posiadania odpowiednich umiejętności oraz sprzętu.

Obudowę rozkleilem kropelką benzyny i rozeszła się sama więc nie wyrwałem kabla.

Rezystor nie chce na chybił trafił dlatego pytam na forum doświadczonych ludzi.

Na zasilaczu laptop się włączył ale nie ładował baterii.

Napięcie wyjściowe 19.77V.

kana23 wrote:

Na zasilaczu laptop się włączył ale nie ładował baterii.

Jak to bywa w laptopach Dell - problem najprawdopodobniej leży w identyfikacji zasilacza.
Kolega może sprawdzić, czy najcieńszy z przewodów na pewno nie jest przerwany gdzieś w samym kablu.

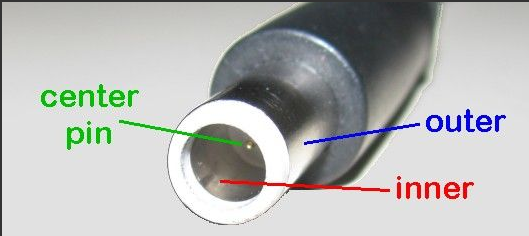

Pin środkowy (center pin), jeśli kolega posiada ten model.

Kabel od pinu nie jest uszkodzony - sprawdziłem multimetrem.

Najdziwniejsze było że po otwarciu zasilacza nie znalazłem cyny ani kawałka ścieżki która miałby trzymać wyrwany kabel

kana23 wrote:

nie znalazłem cyny ani kawałka ścieżki która miałby trzymać wyrwany kabel

Przewód po prostu się "ukręcił", należy ściągnąć kawałek izolacji z niego, usunąć pozostałości z miejsca lutowania i wlutować w odpowiednie miejsce z dodatkiem świeżej cyny.

Co do tajemniczego rezystora - nawet doświadczony użytkownik nie pomoże, brak schematu, brak modelu zasilacza.
Jeśli napięcie wyjściowe jest prawidłowe, a przewód wyrwany to polecam jego ponowne wlutowanie.
Wyrwany rezystor kolega mógłby zobaczyć podczas rozbiórki, jeśli takowy faktycznie miał się tam znajdować.

Tylko w które miejsce go wlutować? W oryginalnym miejscu już cyna nie złapie. Czy tam gdzie pokazuje na foto będzie ok?

Z pierwszego zdjęcia niewiele można było wywnioskować, natomiast urwał się koledze właśnie przewód służący do identyfikacji zasilacza. Możliwe, że brakuje również jakiegoś elementu SMD, brak także pola w miejscu lutowania.

Czy zasilacz wcześniej ładował baterię laptopa? Czy aby na pewno nic nie wypadło z wnętrza?

Nic nie wypadło A czy wcześniej lądował niestety nie wiem:/

kana23 wrote:

Czy tam gdzie pokazuje na foto będzie ok?

Żeby się upewnić znajdź w tym zasilaczu układ DS2501 ścieżka ze środkowej nóżki układu powinna prowadzić poprzez rezystor 130 om do urwanego pola.
Jakie masz napięcie na tym polu co się chcesz dolutować?

Nie mogę znaleźć tego układu. Napięcia sprawdzę wieczorem. Od drugiej strony tam gdzie wyrwany kabel jest napis R21 lub R211

Napięcia mierzone na pinach przy czerwonych kropkach to 19.2V.

To raczej bym tego tam nie łączył. Na tych nieurwanych przewodach też jest 19 V ? Co to w ogóle jest za zasilacz daj zdjęcie z tabliczki znamionowej.

Niestety na obudowie nie ma nic. Wydaje mi się coraz bardziej że to nie jest zasilacz do della.
Na pozostałych dwóch przewodach jest 19.7v

19V jest, dlatego laptop się uruchamia. Nie ma natomiast identyfikacji zasilacza na pinie sygnałowym, dlatego ładowanie nie działa.

No tak to wszystko racja. Pytanie czy ten zasilacz po naprawie da rady ładować baterię czy w ogóle się do tego nie nadaje?

kana23 wrote:

Pytanie czy ten zasilacz po naprawie da rady ładować baterię czy w ogóle się do tego nie nadaje?

To jest zasilacz od HP Link
Do Della się nie nadaje bo HP ma inną identyfikację.

Żeby ładował HP to zlutowac pin z 19.2V?

kana23 wrote:

Żeby ładował HP to zlutowac pin z 19.2V?

Możesz przylutować z laptopem HP powinno działać.

Tak jak kolega raks0 napisał jest to zasilacz od HP więc nie będzie ładował della
