Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS

p.kaczmarek2 26 Sep 2021 09:23 2706 13
Termopasty
  • Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Witajcie moi drodzy.
    Przedstawię tutaj wnętrze starego wzmacniacza szerokopasmowego antenowego AWS-09 który swego czasu produkowany był przez fimę AMS s.c. Zakład Elektroniki Telewizyjnej. Standardowo najpierw galeria zdjęć ze środka, a potem spróbuję przytoczyć jakiś powiązany z nim schemat.

    AWS-09

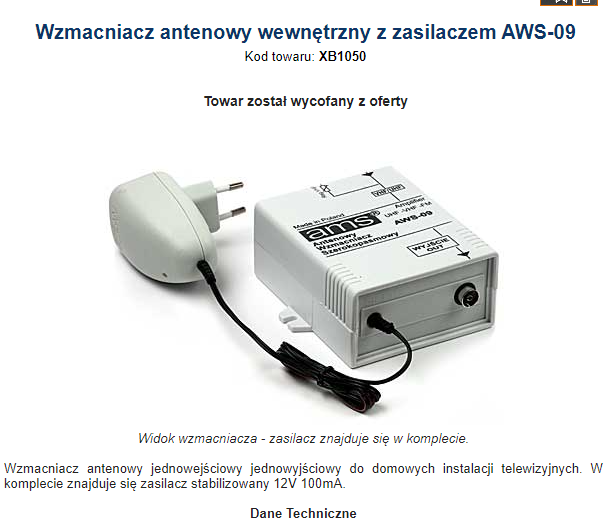

    Informacje o tym wzmacniaczu znajdziemy na stronie oficjalnego dystrybutora AMS, czyli Dipol pl:
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Jednakże mój egzemplarz jest nieco starszy niż ten ze zdjęcia. Parametry mimo wszystko pewnie są mniej więcej podobne:
    NazwaAWS-09
    KodB1050
    Wejścia - kanały TV1-69
    Wejścia - MHz40-860
    Wzmocnienie [dB]28
    Regulacja wzmocnienia [dB]18
    Maksymalny poziom wyjściowy [dBuV]105
    Ilość wyjść1 IEC
    Impedancja wej,/wyj.[Om]75
    Zasilanie12V
    Szumy [dB]<4

    Ten model jednak już wycofano z produkcji.
    Zdjęcia z zewnątrz:

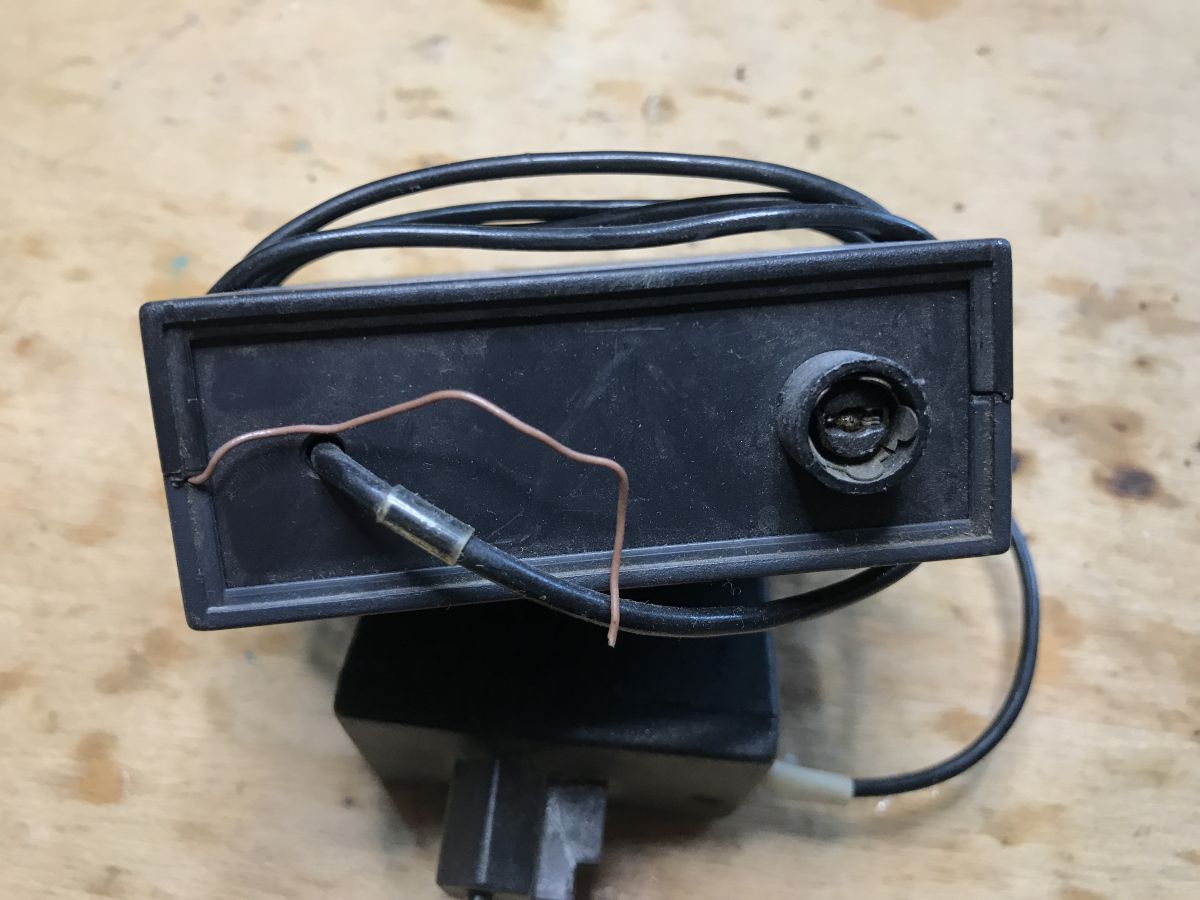

    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Ślady spoiwa lutowniczego na obudowie to nie moja sprawka.

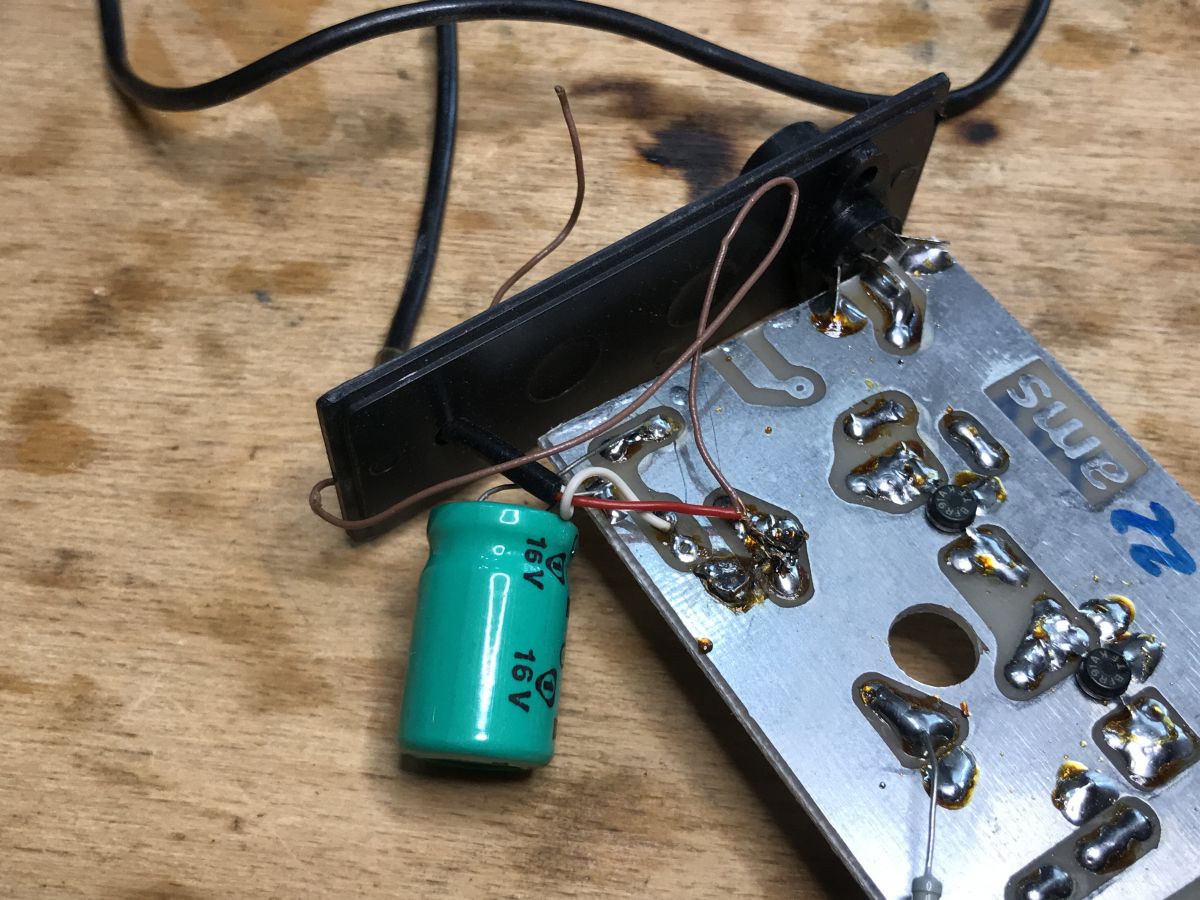

    Ten brązowy kabelek nie był oryginalnie w zestawie, ktoś musiał go dodać, nie wiem w jakim celu.
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Obudowę trzyma tylko jedna śrubka.
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Nie ma żadnego ekranowania, płytka jest jednostronna.
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Wzmacniacz zrealizowany jest na dwóch tranzystorach BFR91A w układzie wspólnego emitera.
    BFR91A to tranzystor wysokiej częstotliwości NPN stosowany często we wzmacniaczach.
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Widać duże ilości spoiwa lutowniczego i kalafonii:
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Druga część obudowy nie trzyma się ścianek (obudowa przypomina te uniwersalne co do tej pory są w sprzedaży):

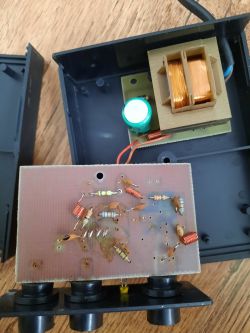

    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Trymmer z wierzchu jest produkcji Unitra Telpod. Kondensator elektrolityczny też jest polski - Elwa, 1000uF, 16V.
    Rezystory wyglądają mi trochę jak każdy z innej parafii...
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMSStary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Ktoś w środku grzebał i widoczne na zdjęciu podłączenie transformatora do płytki moim zdaniem nie ma sensu.
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Jeszcze możemy dla zasady zajrzeć do zasilacza, ale po obecności diody prostowniczej i dużego kondensatora elektrolitycznego (swoją drogą ciekawe, żę prostownik jednopołówkowy tu zastosowali) wiemy, co może mieć w środku. Również jego masa i okres produkcji to sugeruje. Zwykły transformat sieciowy 50Hz.
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Mimo wszystko warto zwrócić uwagę na to, że obudowa tego zasilacza jest wyjątkowo gruba i solidna. Dodatkowo po wykręceniu śrubki trzyma go jeszcze zaczep, a transformator włożony jest na wcisk w dwie prowadnice w obudowie.
    Nie wiem natomiast czemu wtyk zrobiony jest tak że nie pasuje do wąskiego gniazdka...

    Schemat wzmacniacza

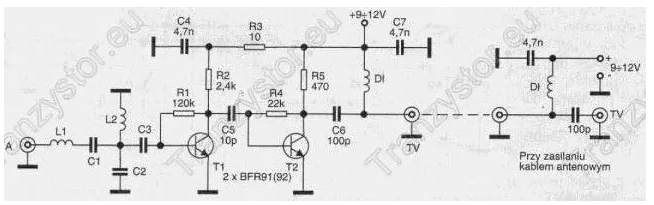

    Początkowo planowałem narysować schemat tego wzmacniacza, ale potem zobaczyłem, że w sieci są dostępne bardzo podobne do niego schematy, zrealizowane nawet na tych samych tranzystorach, więc po prostu je tutaj zacytuję.
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Podobny układ widziałem też w kicie AVT2211.
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS

    Podsumowanie
    Bardzo prosty układ, a swego czasu pewnie wiernie spełniał swoje zadanie. Płytka jednostronna, bez warstwy opisowej, soldermaski, dwa tranzystory na całość i nieco za duża obudowa (bo pewnie akurat takie były w sprzedaży).
    Pewnie mi się już nie przyda (zwłaszcza, że było w nim grzebane w dość dziwny sposób), ale i tak zostawię go sobie z sentymentu. Jeszcze ten potencjometr Telpod i kondensator Elwa... A gdyby ktoś chciał go jakoś wykorzystać inaczej, to obudowa z pewnością pasowałaby do różnego rodzaju konstrukcji, np. odbiorniczka radiowego SSB, a nawet i same tranzystory BFR91A też są popularne w wielu konstrukcjach, można na nich zrobić np nadajnik UHF...
    Czy korzystaliście z tego typu wzmacniaczy, jakie macie doświadczenia, a może ktoś też ma jakiś 'zabytek' i pokaże wnętrze?

    Cool! Ranking DIY
    About Author
    p.kaczmarek2
    Level 25  
    Offline
  • Termopasty
  • Termopasty
  • #3
    żarówka rtęciowa
    Level 37  
    Witam

    To jest prawdopodobnie kondensator ceramiczny o bardzo małej pojemności rzędu pikofarada lub nawet mniej. Tego typu elementy były stosowane w starych tranzystorowych głowicach zintegrowanych do odbioru telewizji analogowej.

    Prostownik półokresowy jest zastosowany z powodu małej wartości prądu pobieranego rzędu kilku miliamperów w porównaniu do znacznie większej wydajności prądowej transformatora.
  • #4
    p.kaczmarek2
    Level 25  

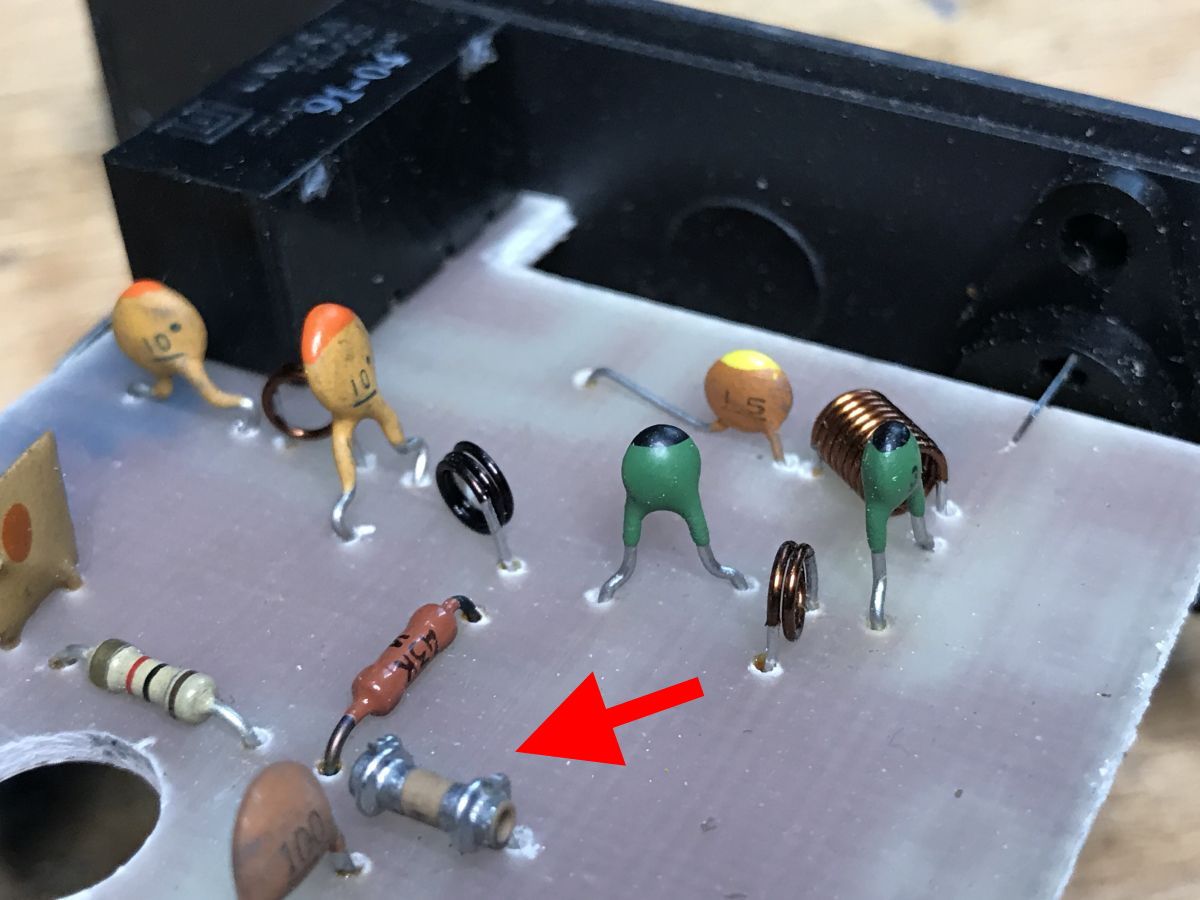

    To kondensator o bardzo małej pojemności, mój sprzęt nie jest w stanie nawet jej zmierzyć. Kilka fotek po wylutowaniu:
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
  • #5
    TechEkspert
    Editor
    Gdybym projektował to urządzenie to zastanawiałbym się czy ten kondensator mogę zastąpić wzorem ścieżek na płytce.
    Z drugiej strony przy tak małej pojemności może się okazać, że obecny wzór ścieżek na płytce zwiększa pojemność tego kondensatora np. x2.
  • #6
    mag inż.
    Level 10  
    Zabytek 1
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS

    Dodano po 2 [minuty]:

    Zabytek 2
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS

    Dodano po 2 [minuty]:

    Zabytek 3
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS

    Dodano po 1 [minuty]:

    Zabytki 4 i 5
    Stary polski wzmacniacz antenowy szerokopasmowy AWS-09 produkcji AMS

    Dodano po 5 [minuty]:

    Cyt. : "Nie wiem natomiast czemu wtyk zrobiony jest tak że nie pasuje do wąskiego gniazdka...". Ten kształt to podpórka, żeby ze względu na ciężar zasilacza, nie wyłamywały się bolce wchodzące do gniazda sieciowego.
  • #7
    Ibuprom
    Level 26  
    TechEkspert wrote:
    Gdybym projektował to urządzenie to zastanawiałbym się czy ten kondensator mogę zastąpić wzorem ścieżek na płytce.
    Z drugiej strony przy tak małej pojemności może się okazać, że obecny wzór ścieżek na płytce zwiększa pojemność tego kondensatora np. x2.


    Ten wzmacniacz ma tylko wartość sentymentalną. Posiadam kilka takich z demontażu i o ile z TV analogową sobie radziły tak z dvb-t wogóle. Ten kondensator był różnie robiony, widywałem też po prostu przewód z dwoma współbieżnymi żyłami przycięty na odpowiednią długość, aby uzyskać jakąś tam pojemność rzędu pF. Czasem to nawet były skręcone pojedyńcze żyły. Wzór ścieżek też zdałby egzamin, ale widać uznali że dokładność wykonania płytek była zbyt niska aby na niej polegać. Poza tym ten filtr na wejściu - wg mnie sugeruje że nadawał się tam gdzie i tak był silny sygnał a służył co najwyżej do "obsługi" TV z kiepskimi i mało czułymi tunerami. Tam gdzie sygnał był słaby ten wzmacniacz i tak nie zdawał egzaminu.
  • #8
    Robo-technical
    Home appliances specialist
    Kiedyś to było :-)
  • #9
    krisRaba
    Level 31  
    Heh, patrzę na to i uśmiech sam się pojawia, że tak kiedyś wyglądała "fabryka" ;)
  • #10
    Thunderacer
    Level 17  
    krisRaba wrote:
    patrzę na to i uśmiech sam się pojawia, że tak kiedyś wyglądała "fabryka"


    To chyba nie widziałeś współczesnej produkcji z CHRL oferowanej na portalach internetowych.
  • #11
    krisRaba
    Level 31  
    Hmm, no takiego wykonania nie widziałem.
    Często jest to blob, najtańszy laminat, przewody posmarkane do płytki itp. ale wrażenie i tak jakieś lepsze.
    To może pokaż jakieś perełki dla porównania.
  • #12
    jdubowski
    Tube devices specialist
    mag inż. wrote:
    Cyt. : "Nie wiem natomiast czemu wtyk zrobiony jest tak że nie pasuje do wąskiego gniazdka...". Ten kształt to podpórka, żeby ze względu na ciężar zasilacza, nie wyłamywały się bolce wchodzące do gniazda sieciowego.


    A wąskie gniazdka to w tamtych czasach była duża rzadkość w przyrodzie.

    mag inż. wrote:
    Zabytki 4 i 5


    Na czym to jest zrobione? Na BF215?
  • #13
    ArturAVS
    Moderator of HydePark/Cars

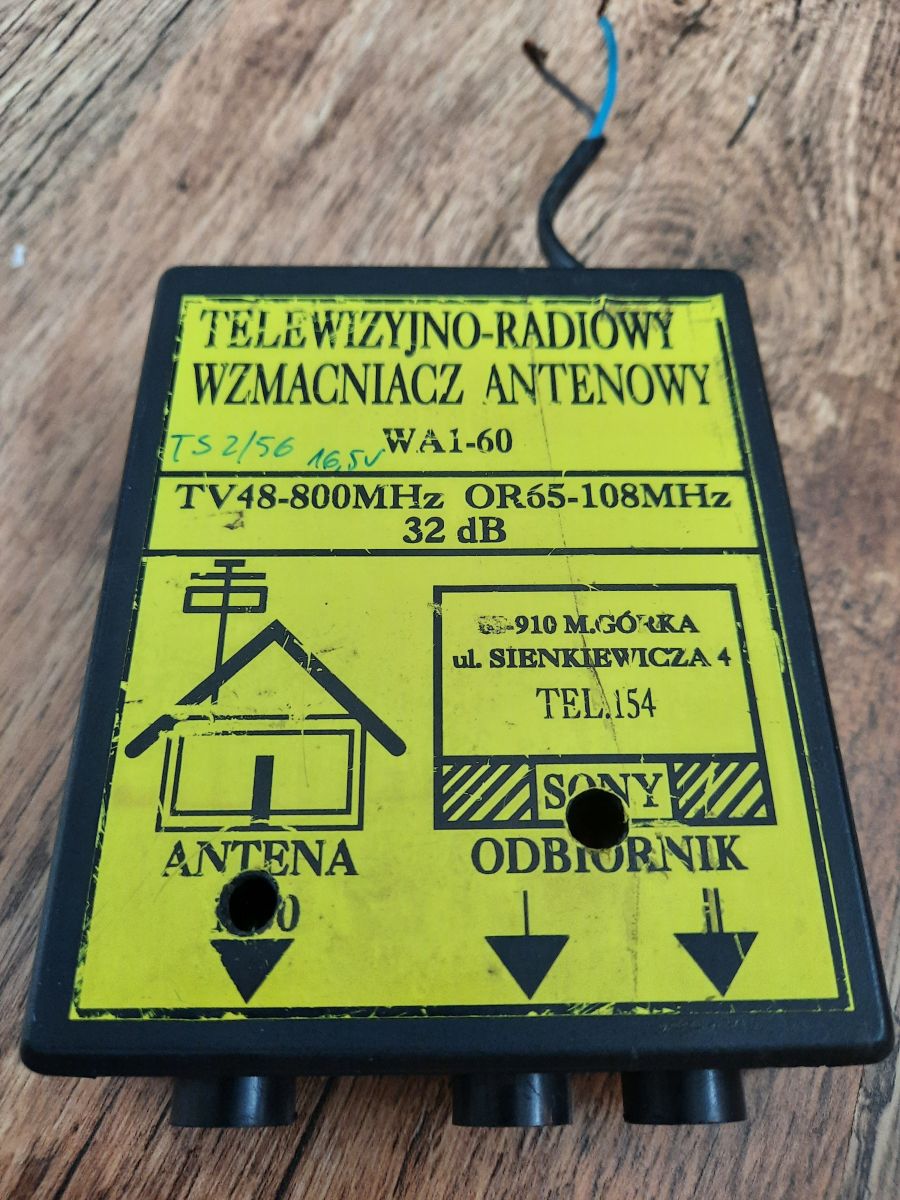

    Gdzieś w gratach ma kilka wzmacniaczy kanałowych z instalacji AZART z lat 70-80, tam to dopiero było :D.
