CAME BXV 6 + fotokomórki DTM Flash

lukcoolm1981 13 Oct 2021 22:36 315 29
  • #1
    lukcoolm1981
    Level 5  
    Witam, zakupiłem napęd CAME BXV 6,płyta ZN7, no i teraz zabawa:)podłączyłem fotokomórki DTM, diody fotek świeca,jak się przetnie wiązkę to cykają,to chyba dobrze:), wykonałem po kolei ustawienia silnika a1, następnie kierunek otwierania F54,zatrzymanie stop F1,,no i na końcu chciałem wykonać kalibrację ruchu napędu,niestety napęd ani drgnie,jak próbuję włączyć automatyczną kalibrację ruchu (A3) to fotki tylko mrugną na sekundę a napęd stoi,na wyświetlaczu widnieje napis CO....co może być przyczyną?

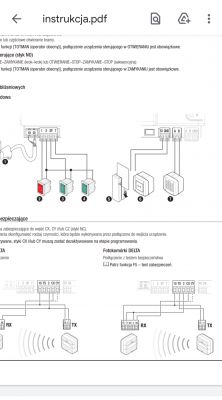

    Według tego schematu podłączyłem fotki z testem, CAME BXV 6 + fotokomórki DTM Flash
  • Helpful post
    #2
    tmtch
    Level 18  
    Wypnij fotokom (wykręć z kostek), F1 i F2 na off. i teraz kalibracja, musi ruszyć.
  • #4
    lukcoolm1981
    Level 5  
    Znaczy tak,przywrociłem ustawienia fabryczne, zacząłem wszystko ustawiać po kolei,tzn.kierunek,zatrzymanie stop F1 na off, i kalibracja ruszyła,,:) ,błędu CO niema,ale jest coś takiego ,że jak napęd włączę z pilota to ma płycie jest odliczanie od 20sekund w dół i cykanie na płycie, światło w fotkach świeca ciągłym swiatłem,zamiast przerywanym jak ustawiłem na płycie.
  • Helpful post
    #5
    Darek0026
    Level 24  
    lukcoolm1981 wrote:
    światło w fotkach świeca ciągłym swiatłem,zamiast przerywanym jak ustawiłem na płycie.


    Pewnie podłączyłeś lampę pod 10-E ( lampa ostrzegawcza) zamiast wyjścia 10-5 którego tyczy się funkcja F10.
  • #6
    lukcoolm1981
    Level 5  
    Tak jest podłączona pod 10-E ,według instrukcji,zależało mi na funkcjach F18 i F21
  • Helpful post
    #7
    Darek0026
    Level 24  
    Ustawienie na płycie lampa migająca ( F18 na 0 ) oznacza że wyjście 10-E działa jak wyjście normalnej lampy ostrzegawczej która ma wbudowany "przerywacz", jeżeli F18 jest na 1 to to wyjście działa podobnie jak wyjście 10-5 czyli napięcie znika na wyjściu tylko gdy brama jest zamknięta.
  • #8
    lukcoolm1981
    Level 5  
    Wszystko ładnie, pięknie,foto jak o lampa ostrzegawcza działa wpięta w płytę 10 i 5, dziękuję za podpowiedź....:) A jest możliwość żeby te lampy w foto ostrzegawcze gasły ,gdy brama jest otwarta lub w połowie otwarta,bo one tak długo dopóki nie zamknę bramy? Tylko przy zamkniętej bramie gasną.
  • #10
    lukcoolm1981
    Level 5  
    Wpinalem pod 10-E, lampy w ogóle nie reagowały,....
  • #12
    lukcoolm1981
    Level 5  
    Co może być,jak bramę mam otwartą i jednocześnie wlacząna funkcje F2 a potem miałem na próbę F3(ponowne otwarcie w fazie zamykania),to brama niechce się zamknąć.

    Dodano po 24 [minuty]:

    Wszystko według instrukcji,

    Dodano po 4 [godziny] 18 [minuty]:

    Kurde zależy mi na tej funkcji,pomoże ktoś? Z góry dziękuję za wszelką pomoc.....
  • #13
    kotbury
    Gantry automation specialist
    Nie bardzo jasno piszesz. Masz jakieś fotki podpięte do CY skoro zmieniasz wartość F3?
    Wszelkie wartości funkcji F2 dotyczą WYŁĄCZNIE wejścia CX (jesli masz tam fotkę - manewrujesz tylko funkcją F2, F3 zostawiasz na OFF). , F3 dotyczy CY. Jeśli włączyłeś jaką inną wartość niż OFF na wejściu, które nie ma podpiętej fotki to będzie ono działac, jakby fotka była zasłonięta czyli np ustawienie C1 na wejściu, na którym nie ma podłączonej fotki uniemożliwi zamknięcie bramy.
  • #14
    lukcoolm1981
    Level 5  
    F2 i f3 mam teraz na off,jak F2 Włączę i ustawię na C1, to brama mi się otworzy ale nie ,niechce się zamknąć, np.,tak jak by fotki widziały przeszkodę i nie pozwalały zamknąć bramę.,. ,a może na płycie muszę coś jeszcze włączyć?

    Dodano po 1 [minuty]:

    Fotkę mam podłączoną pod cx
  • #15
    kotbury
    Gantry automation specialist
    Jakiego typu i jak DOKŁADNIE masz podłączone fotki (rysunek z natury lub zdjęcia) - węszę błąd w podłączeniu.
    Możesz mieć fotki podłączone bez testu (wg pierwszego rysunki na stronie 20) a włączony test (F5 na 1,2 lub 4) albo odwrotnie, fotki podpięte z testem (rys str 21) a F5 na 0.
  • #16
    lukcoolm1981
    Level 5  
    Tak mam podłączone
    CAME BXV 6 + fotokomórki DTM Flash

    Dodano po 6 [minuty]:

    Nie wiem czy ma to coś wspólnego,ale światła od fotek(TDM), mam podłączone pod piny 10-5
  • #18
    lukcoolm1981
    Level 5  
    Pomajtalłem przewody,zrobiłem wszystko tak jak rysunku, wszystko działa :), Dziękuję:),,,,a do służy test bezpieczeństwa fotokomórek? Musi być włączony?
  • #19
    kotbury
    Gantry automation specialist
    Zabezpiecza przed (dość rzadką) awarią fotki odbiorczej polegającą na sklejeniu styków przekaźnika. Wtedy fotka pozornie działa OK ale przy zasłonięciu nie zatrzyma bramy. Test polega na chwilowym wyłaczeniu fotki nadawczej przed każdym ruchem. Fotka odbiorcza rejestruje to wyłaczenie i w ten sposób jest testowana.
    Może ale nie musi być włączony.

    Test z oryginalnymi fotkami musi działać. Z innymi niekoniecznie - fotka nadawcza może nie być w stanie wyprodukować odpowiednio krotkiej przerwy i wtedy nie ma wyjścia - praca bez testu.
  • #20
    lukcoolm1981
    Level 5  
    Jeśli chodzi o test foto to działa,tylko pytałem czy może być wyłączone ewentualnie,,,ale dziękuję za opis,przyda się:)
    Jak wyregulować jeszcze enkoder w tym napędzie? Próbowałem zwiększać , zmniejszać czułość i nic to zmienia?,Enkoder włączony,,,,może motoreduktor powinien być na 400kg a nie na 600kg, w ustawieniach domyślnych było na 600,brama dużo nie waży ponad 200kg....
  • #22
    lukcoolm1981
    Level 5  
    Tak, kalibracja była robiona,
  • #24
    lukcoolm1981
    Level 5  
    Niestety,ja następnym dzień walczę z fotkami, znowu przestały działać, zamieniłem przewody,fotki zaczęły funkcjonować,nawet zrobiłem kilka testów,było ok. Przyjechałem wieczorkiem do domu,brama otworzyła się ale niechce znowu się zamknąć,musiałem wyłączyć F2,to dopiero się zamknęła, ale mnie te ustrojstwo męczy.ma ktoś jakiś pomysł co może być nie tak?,tak myślałem żeby kupić z dwa metry przewodu i spróbować polaczyć nowymi przewodami,może druty są uszkodzone?a może te fotki są do d....y?
  • #25
    kotbury
    Gantry automation specialist
    Odkręć fotki ze słupków i podłącz testowo krótkimi przewodami do centrali na boku tak, żeby się widziały. Jeśli znowu zastrajkują - masz felerne fotki, jeśli nie - uszkodzony któryś przewód.
  • #26
    lukcoolm1981
    Level 5  
    I tak zrobię 😃
  • #27
    lukcoolm1981
    Level 5  
    I po teście, przewody nowe podpiąłem do fotki RX pod piny C i NC, fotki działały chwilę,tzn przeszły kilka testów zamykania i otwierania F2- C1 i było dobrze.....ale najśmieszniejsze jest to, że po dobrej godzinie fotki blokują bramę,jak podpinałem inne wolne przewody to również fotki po godzinie lub więcej już nie chciały zamykać bramę,,,,,to jest dobre,,,,,,,brama otworzy się ale nie nie może zamknąć, próbuję ale nie może, dopiero za trzecim razem ruszy ale nie zawsze...,co tu może być nie tak?te fotki są takie feralne?

    Dodano po 3 [minuty]:

    A dążę do tego żeby brama zamykała się automatycznie z funkcją wykrycia przeszkody tzn .F2-C1
  • #29
    lukcoolm1981
    Level 5  
    Właśnie ze niema żadnego komunikatu na wyświetlaczu,poprostu zapalają się trzy kreski pionowe ,każda po jednej na wyświetlaczu,(zawsze tak mrugają jak napęd zamyka bądź otwiera bramę,)brama w trakcie zamykania się ,1cm przesuwa się a potem chowa,napęd troszkę szarpie próbując zamknąć bramę, dopiero po wyłączeniu opcji F2 -OFF. Wszystko wraca do normy....dziwna magia dla mnie 😃

    Dodano po 6 [minuty]:

    Komunikat C1 jedynie wyświetlił gdy było odłączone zasilanie w fotkach, napęd wogole nie ruszył , oczywiście opcja F2 była na C1,
  • #30
    Darek0026
    Level 24  
    lukcoolm1981 wrote:
    Właśnie ze niema żadnego komunikatu na wyświetlaczu,poprostu zapalają się trzy kreski pionowe ,każda po jednej na wyświetlaczu,(zawsze tak mrugają jak napęd zamyka bądź otwiera bramę,)brama w trakcie zamykania się ,1cm przesuwa się a potem chowa,napęd troszkę szarpie próbując zamknąć bramę, dopiero po wyłączeniu opcji F2 -OFF. Wszystko wraca do normy....dziwna magia dla mnie 😃


    Dla mnie też dziwna. Wygląda jak by się raczej gdzieś klinowała brama przy ruszaniu z otwarcia.

    Sprawdź czy zrobiłeś montaż zgodnie z instrukcją #7.

    https://www.elektroda.pl/rtvforum/topic3642021.html
