DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

398216 Usunięty 14 Paź 2021 13:27 7848 26
REKLAMA
MediaMarkt Black Week

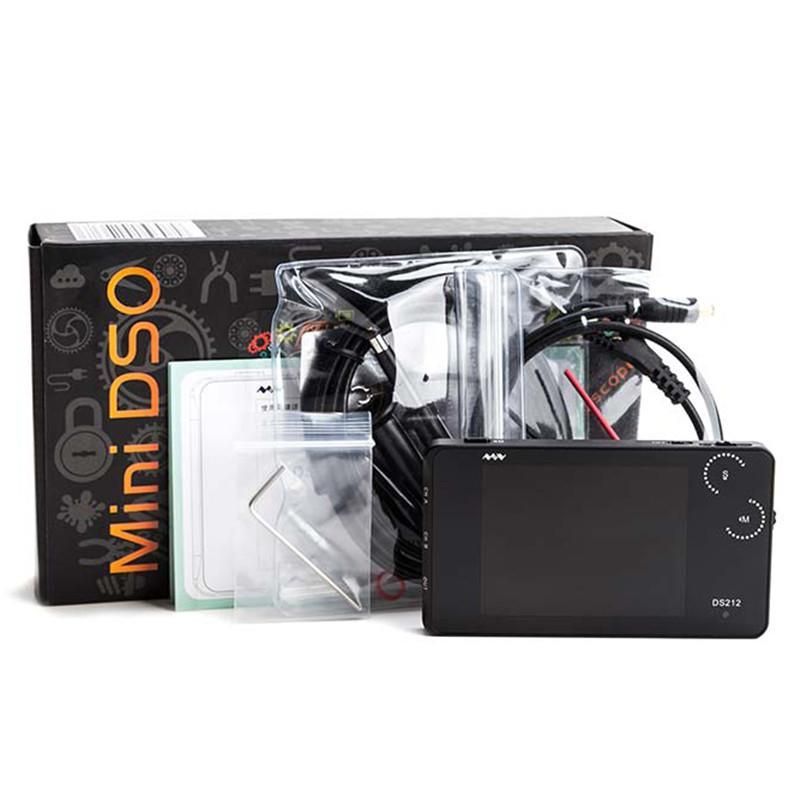

  • DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?Kolega znów podrzucił mi do sprawdzenia i opisu kolejną "zabawkę" (?) oscyloskop cyfrowy DS 212. Zabawka jednak to nie jest - o czym przekonałem się już od pierwszego włączenia... Owszem - jest malutki. Mniejszy nawet od mojego starego już i leciwego "nadgryzionego jabłuszka", ale za to nieco grubszy. Wymiary to:

    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

    Oczywiście dotyczą samego urządzenia, bo - jeśli ktoś dba o sprzęt i chce go używać dłużej niż do pierwszego upadku (a wszystko wskazuje na to, że takie jest dedykowane dla niego główne zastosowanie), natychmiast zakupi doń holter - z miękkiej odmiany czarnego (chociaż możemy sobie i wybrać klika innych kolorów - np. śliczniuni czerwoniutki... ;) ) silikonu:

    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

    A jak już jest DS, zapakowany w holter - czemu kable z sondami mają się walać gdzieś po walizce/plecaku? Za kolejne parę złotych kupimy również estetyczną walizeczkę

    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

    - wspaniale zabezpieczającą i kable i sam oscyloskop przed przypadkowym uszkodzeniem podczas transportu:

    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

    Sam oscyloskop jest na tyle malutki, że typowe gniazdo BNC by się zwyczajnie nie zmieściło - nic trudnego - są zapasowe kable z sondami dedykowane do tego modelu:

    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

    Wszystkie te cacuszka możemy oczywiście nabyć na Aliexpress - jak na screenach widać.
    Sonda z dedykowaną wtyczką/kablem przydać się może również do innego celu - DS 212 ma "na pokładzie" również generator testowy, z którego sygnał możemy podać do testowanego układu.
    Sam DS 212 oczywiście zasilany jest z wbudowanego akumulatora, a jego ładowanie możliwe jest z zasilacza do telefonu, komputera czy power banku z kablem zakończonym micro USB.
    Taki kabelek też nam się przyda nie tylko do ładowania baterii, ale i do przeniesienia na komputer widoku ekranu - niestety rozdzielczość taka sama jak dla ekranu samego oscyloskopu, ale w praktyce - nie ma potrzeby nic więcej - ostatecznie pobieramy jedynie pliki z obrazkiem konkretnego pomiaru, a nie korzystamy z ekranu laptopa jako powiększonego ekranu samego oscyloskopu - tak dobrze nie ma...
    A skoro już o rozdzielczości, to od razu pozwolę sobie zamieścić podstawowe dane ze strony producenta:

    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

    A tak prezentuje się sprzęt od strony wejść i wyjście generatora. Dodatkowo możemy zauważyć dodatkowy klawisz oznaczony > = (jak START/PAUSE w magnetofonie... ;) ) - O nim nieco później.

    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

    Miałem (przyznaję się bez bicia) zamieścić krótki filmik z moimi zmaganiami z tym sprzęcikiem, ale raz - moje mało mobilne i precyzyjne ręce już dawno mają czasy świetności za sobą (RZS + zanik mięśni robią swoje), a sam oscyloskop - ponieważ niewielki, ma równie mniejsze elementy regulacyjno-przełączające (to dość ciekawy wynalazek coś w rodzaju encodera - czyli płaska gałeczka wystająca poza obrys obudowy w niewielkim fragmencie - jego obrót zmienia (z opisu wiadomo, co i gdzie) opcje, zakresy itp., a wciśnięcie w.w. gałeczki w głąb jak w encoderze ze switchem; daje nam potwierdzenie wyboru itp. - tak więc z elementów regulacyjnych mamy dwa takie encodery plus wyłącznik - to wszystko.
    Tak więc prócz trudności z filmem... obiektywnych, udało mi się naleźć krótką prezentację możliwości obsługi tego sprzęciku.




    Źródło: Oferta Aliexpress

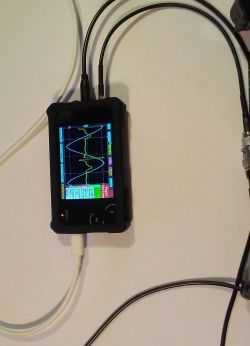

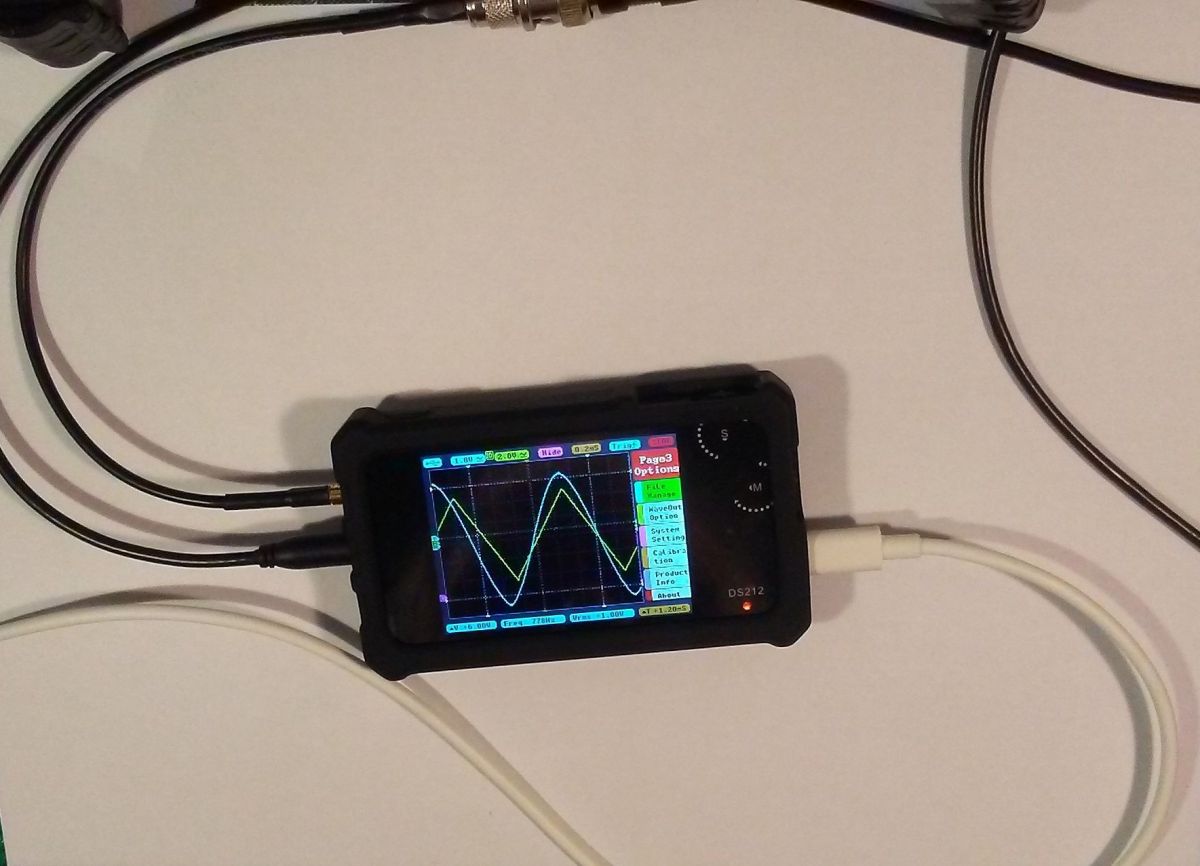

    Pozwolę więc sobie jedynie na kilka fotek obrazujących moje zabawy z tym oscyloskopem:

    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?
    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?
    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

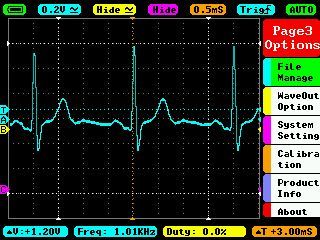

    I kilka przykładowych skanów z samej pamięci oscyloskopu:

    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe? DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

    No i na koniec moje wrażenia z obsługi... Na pewno trzeba się nauczyć innego podejścia. To nie jest w żadnym wypadku prosty (bo logiczny i ergonomiczny znany od dziesięcioleci - do wyboru) oscyloskop. Ze względu na ograniczoną ilość miejsca na regulatory, ustawienie każdorazowo przed rozpoczęciem używania oscyloskopu wymaga trochę czasu - wybrać kanał, odblokować go, wstępnie ustawić parametry, zdefiniować, który parametr z dostępnych będzie obsługiwany w trakcie pomiarów "na bieżąco" (górne pokrętło encodera) itp. I tak dla każdego kanału. Ponieważ nie dość, ze jest to oscyloskop dwukanałowy, to w dodatku z funkcjami dostępnymi tylko w oscyloskopach cyfrowych - dla posiadaczy takich oscyloskopów w "dorosłej" wersji na pewno będzie łatwiej, jednak gdy ktoś jak ja - od zarania "analogowy" - może mieć z tym kłopot. Dodatkowym utrudnieniem (to już dla mnie chyba tylko) jest konieczność bardzo precyzyjnego operowania encoderami - ja mam z tym problem, bo ręce nie tak sprawne i często chcąc z tabelki ustawień wybrać to, co mnie interesuje, udawało mi się to dopiero za którymś razem. Na pewno też, gdy założony holter, a paluchy bardziej "fizyczne" niż "inteligenckie", trudno będzie się po prostu dostać do pokręteł i włącznika sieciowego.
    Przy okazji wyjaśnię też, co robi wspomniany wcześniej (ten jest dostępniejszy od włącznika) "Start/ Pauza" - otóż nic tajemniczego - zatrzymuje po prostu obraz. Kolejne kliknięcie powoduje powrót do bieżącego wyświetlania sygnałów.
    Czy warto się zainteresować takim maleństwem...?
    Mam dwojakie odczucia szczerze mówiąc. Z jednej strony bardzo przydatny, przenośny pełnoprawny dwukanałowy oscyloskop (co prawda parametry ograniczone i dla potrzebujących oglądania przebiegów w.cz. nieprzydatny, ale dla pozostałych Użytkowników jak najbardziej).
    Z drugiej zaś - koszty. Jak na takie parametry, jakie oferuje, są dość spore - o ile jeszcze "goły" oscyloskop (bez holtera, walizeczki i dodatkowych przewodów) można zaakceptować jego cenę, to chcąc mieć pożytek na dłużej (jak wyżej - to sprzęt typowo serwisowy - na wyjazdy, gdzie targanie ze sobą "dorosłego" oscyloskopu jest po prostu niemożliwe) MUSIMY dokupić wspomniane rzeczy, a wtedy cena staje się już dość konkretna...
    No cóż, takie zakupy jak zawsze wymagają zastanowienia, oszacowania wszystkich za i przeciw zanim podejmiemy decyzję. Ja ze swej strony mogę podpowiedzieć w miarę (jak mi się wydaje) opcję: kupujemy (tak jak mój Kolega - właściciel sprzętu)
    najpierw "goły" oscyloskop:

    DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?

    - mamy czas się z nim oswoić, poznać "na żywo" wszystkie opcje, a zwłaszcza polubić jego obsługę (dla mnie nie było to proste - za stary jestem albo za bardzo nasiąknięty "analogiem"), a dopiero po jakimś czasie - w razie możliwości i uznania za warty doinwestowania - dokupić holter, walizkę, ew. dodatkowe kable itp. W ten sposób część kosztów będzie poniesiona później - nie będzie takim obciążaniem, a ponadto w razie, gdyby jednak okazało się, że to nie to czego oczekiwaliśmy - nie przepłacamy kupując zabezpieczenia. W dodatku może też być wykorzystywany stacjonarnie - ze względu na zasilanie akumulatorowe jest to bezpieczny sposób na pomiary urządzeń zasilanych z sieci bezpośrednio.
    Jak dla mnie - gdybym nie miał Analoga i DSO 138, a przy okazji brakowałoby mi czegoś potrafiącego mierzyć przebiegi o wyższych częstotliwościach - na pewno bym rozważył ten zakup. Nawet jako stacjonarny. No i (niestety) musiałbym się liczyć z tym, ze obsługa będzie zdecydowanie bardziej uciążliwa :( - ale dla "młodych" - wychowanych na sprzęcie o podobnym stopniu miniaturyzacji, ze sprawnymi łapkami... :)

    Pozdrawiam.

    Fajne? Ranking DIY
    O autorze
    398216 Usunięty
    Poziom 43  
    Offline
  • REKLAMA
    MediaMarkt Black Week
  • REKLAMA
    MediaMarkt Black Week
  • #3 19656334
    398216 Usunięty
    Poziom 43  
    Piottr242 napisał:
    Jak to jest że na popularnym portalu aukcyjnym ten oscyloskop kosztuje 3 tysiące, 571 złotych albo 465 zł?
    Jak mam próbować odpowiedzieć skoro nie podałeś linków?
    Różnica może wywodzić się z kilku rzeczy: Inne wyposażenie dodatkowe, inna jego ilość, inny typ oscyloskopu...
    Inny typ - w bardzo podobnym wyglądzie naliczyłem chyba cztery różne modele różniące się m.in ilością kanałów (były nawet 4 kanałowe) i parametrami (częstotliwość pobierania próbek, a co za tym idzie różne częstotliwości maksymalne oglądanych przebiegów).
  • #5 19656380
    398216 Usunięty
    Poziom 43  
    A, to już pytanie do sprzedających... Może maja jakieś ukryte wartości... :) ;)
  • #6 19656555
    igorrr
    Poziom 15  
    Piottr242 napisał:
    Jak to jest że na popularnym portalu aukcyjnym ten oscyloskop kosztuje 3 tysiące, 571 złotych albo 465 zł?

    Bo jak sprzedawcy kończy się na stanie sprzęt, to bardziej mu się opłaca wywalić kosmiczną cenę wiedząc, że nikt nie kupi, niż kasować aukcję. Jak będzie miał na stanie to cena wróci do normalności. W skrócie chodzi o zaoszczędzenie pieniędzy....
  • #7 19656560
    rafels
    Poziom 25  
    Też mnie czasem zastanawiają takie ceny. Myślę, że to może jakieś cwane chwyty sprytnych sprzedawców. Np. chwilowy brak towaru a może koszt zamknięcia aukcji i otworzenia po dostawie jest wyższy niż koszt utrzymania jej z zaporowa ceną.

    Dodano po 1 [minuty]:

    O, widzę, że nie tylko ja tak myślę 😃
  • #8 19657229
    i-adrian-i
    Poziom 12  
    Chodzi o pozycjonowanie na allegro. Po usunięciu aukcji i stworzeniu jej od nowa traci się pozycję na liście.
  • #9 19657364
    ^ToM^
    Poziom 42  
    Swoją drogą, ciekawe jakbym np. kliknął takiego za 3 tyś. a on jej nie miał na stanie?

    Inny przykład. Popularny, tani miernik kosztuje teraz 3 tyś.:
    Link

    Zafiltrujcie sobie u niego po cenie - od najwyżej. Okaże się, że ma mierniki chińskiej produkcji warte 50 zł po 3 tyś - drożej niż u Fluke'a. On wszystko ma w takich cenach. :lol:

    Natomiast realna wartość DS212 jest podana na aliexpres - od 400 zł.

    Edit: Pojawiły się głosy, że trzeba długo czekać - około 90 dni. To chyba nie problem. Dziś jest tak: chcesz kupić taniej to dłużej czekać. Nie chcesz czekać to zapłać 2x drożej i masz na drugi dzień. Każdy ma wybór!
  • #10 19657659
    khoam
    Poziom 42  
    Firmware do DS212 jest Open Source. Kod źródłowy jest na githubie: Link
  • #11 19658360
    pier
    Poziom 24  
    ^ToM^ napisał:
    Swoją drogą, ciekawe jakbym np. kliknął takiego za 3 tyś. a on jej nie miał na stanie?

    Inny przykład. Popularny, tani miernik kosztuje teraz 3 tyś.:
    Link

    Zafiltrujcie sobie u niego po cenie - od najwyżej. Okaże się, że ma mierniki chińskiej produkcji warte 50 zł po 3 tyś - drożej niż u Fluke'a. On wszystko ma w takich cenach. :lol:

    Natomiast realna wartość DS212 jest podana na aliexpres - od 400 zł.


    Kliknij i kup. Zgodnie z tym co jest w aukcji otrzymasz go nie wcześniej jak za 90 dni.
  • #12 19661104
    Galareta
    Poziom 23  
    Ten co ma go za 3tyś go nie posiada - a ma dobrze wypozycjonowane ogłoszenie;) Taka bardzo popularna sztuczka na allegro aby nie likwidować przedmiotu. Jest pewny, że nikt go nie kupi.
  • #13 19661131
    398216 Usunięty
    Poziom 43  
    Od 6 postu nic innego nie jest wyjaśniane jak manipulacje sprzedawców na Alllegro. Ile razy jeszcze powtórzy się ten wątek?
    Byłoby miło, gdyby dalsze wypowiedzi dotyczyły tematu: "DS 212 oscyloskop. Zabawka czy pełnoprawne narzędzie pomiarowe?"
    Dziękuję.
  • #14 19661259
    Galareta
    Poziom 23  
    Przepraszam za wypowiedź nie na temat!

    Co do "Oscyloskopu" miałem w rękach niższy model, czasem się przydaje jest mały i tani. Mała strata jeżeli go w terenie podeptamy czy przejedziemy pojazdem w którym badamy sygnał. Jako jedyny oscyloskop nie polecam, lecz od biedy nawet tylko taki ułatwi naprawę instalacji w samochodzie bądź jakiś swój projekt zdiagnozować się uda który nie działa.

    Używam taniego klona analizatora logicznego od chyba już 10 lat, nadal jestem zadowolony. Dla ludzi mających problem z "piractwem" - używam innego programu do obsługi, darmowego.
  • #15 19661281
    khoam
    Poziom 42  
    Polecam jeszcze inną prezentację tego oscyloskopu:


  • #16 19661655
    perch
    Poziom 27  
    Za artykuł i prezentację plus, proszę jedynie o poprawienie wyrażenia holter. Chodzi zapewne o holster.
  • #17 19663137
    kszczepanex
    Poziom 15  
    Szczerze powiedziawszy nie wyobrażam sobie z niego korzystać na codzień. Może tak jak autor i koledzy wspominają na wyjazd, albo jako kieszonkowy woltomierz z podglądem przebiegu bardzo małych częstotliwości, to jeszcze jeszcze.
    Przyznam również, że jednak z chęcią bym się pobawił tym maleństwem :)
  • #18 19663644
    Sanjose
    Poziom 32  
    Pasmo ma do 1MHz, czyli do zastosowań audio się bardziej nadaje. Innego zastosowania prócz podstawowych pomiarów nie widzę.
  • #19 19663919
    398216 Usunięty
    Poziom 43  
    Sanjose napisał:
    Pasmo ma do 1MHz, czyli do zastosowań audio się bardziej nadaje. Innego zastosowania prócz podstawowych pomiarów nie widzę.
    To i tak wiele... :) A tak na poważnie, to 1MHz wbrew pozorom nie jest aż takim ograniczeniem w przemysłowych zastosowaniach. Przetwornice, PWM czy tego typu urządzenia pracuję z reguły na niższych częstotliwościach.
  • #20 19664036
    Sanjose
    Poziom 32  
    No w PWM to zazwyczaj są kHz czyli pasma ma aż nadto. W sumie masz rację, dla amatora taki sprzęt już daje sporo możliwości :).

    Sam posiadam trochę uboższy jedno kanałowy model o nazwie DSO-150 i o ile kiedyś nie byłem przekonany do oscyloskopów, tak teraz każdą usterkę mogę "wypatrzeć" gdzie się pojawia.
  • #21 19664052
    freebsd
    Poziom 42  
    1 MHz, czyli w realnym świecie maksimum 100 kHz wg Nyquista–Shannona[? Lecz to takie maksimum, bez wnikania w inne parametry oscyloskopu, jak np. czasy martwe, itp? Chińska zabawka, a nie oscyloskop.
  • #22 19664069
    Galareta
    Poziom 23  
    freebsd napisał:
    1 MHz, czyli w realnym świecie maksimum 100 kHz wg Nyquista–Shannona
    Teoretycznie tam jest 10MSa/s czyli 1Mhz wg Nyquista, czyli właśnie ten 1Mhz realnie;)
  • #23 19664142
    freebsd
    Poziom 42  
    Galareta napisał:
    Teoretycznie tam jest 10MSa/s czyli 1Mhz wg Nyquista, czyli właśnie ten 1Mhz realnie;)
    Dokładnie :-) Co i tak jest wg mnie i tak jest 10 razy zawyżone, ponieważ ciężko mi uwierzyć w taki stopień wejściowy.
  • #24 19664193
    398216 Usunięty
    Poziom 43  
    No jak zwykle... :) Zaczyna się wymienianie wad bez spojrzenia na cenę. Koledzy moi mili - po pierwsze to sprzęt za niewielkie pieniądze. Po drugie - sprzęt z natury rzeczy służący w serwisie - zwłaszcza "wyjazdowym", gdzie raczej nikt nie targa ze sobą czegoś lepszego i WIĘKSZEGO. Nie oczekujmy więc za cenę kilkuset zł sprzętu mającego parametry sprzętów za kilka tysięcy.
    Poza tym - jak słusznie zauważył Kolega Sanjose : "dla amatora taki sprzęt już daje sporo możliwości" Mamy więc do czynienia z narzędziem i dla amatora i serwisanta. Narzędziem, które mieści się w niewielkiej walizeczce wraz z kompletem sond. Narzędziem mającym na pokładzie prócz dwukanałowego oscyloskopu również generator funkcyjny DDS - nadal uważacie, że mało?
  • #25 19669566
    bolek
    Poziom 35  
    Mam go kilka lat, jest ok. Jedyne co mnie drażni to że przy ustawieniu jakiejś dłuższej podstawy czasu nie rysuje przebiegu na bieżąco, tylko trzeba czekać z odświeżeniem aż przeleci "czasowo" cały ekran.
  • #26 19669687
    Jarzabek666
    Poziom 40  
    bolek napisał:
    tylko trzeba czekać z odświeżeniem aż przeleci "czasowo" cały ekran.


    Nie znam się na oscyloskopach ale tak samo jest w Fluke.. Wiec to raczej nie wada a jakiś parametr. Tylko fluke się ratuje funkcją "TrendPilot"
  • #27 19670299
    398216 Usunięty
    Poziom 43  
    Jarzabek666 napisał:
    Wiec to raczej nie wada a jakiś parametr.
    Nie jest to wada a efekt normalnej pracy tego typu - cyfrowych - oscyloskopów. Po prostu cały przebieg (plus to co niewidoczne - ekran w większości wypadków na takich oscyloskopach można "przewinąć") musi zostać zapisany do pamięci. Dopiero z pamięci jest wysyłany na wyświetlacz - stąd też opóźnienie w wypadku jakiejś zmiany w przebiegu - na ekranie pojawi się ona później. Im większa szybkość zbierania próbek tym opóźnienie mniejsze. Jest to najbardziej widoczne w długich czasach wyzwalania.
