Czy zaznaczone elementy to tranzystory? Potrzebuję opisu nóżek.

marszałekkom 14 Oct 2021 20:47 453 11
  • #1
    marszałekkom
    Level 24  
    Siema.
    Trochę niewyraźnie widać, ale co to za elementy zaznaczone na obrazku? Jest na nich napisane "XI". Mają oznaczenie Q, jeśli to tranzystory to opiszcie nóżki.

    Czy zaznaczone elementy to tranzystory? Potrzebuję opisu nóżek.

    Edit: poprawiłem, czerwone zaznaczenie.
    Kamery 3D Time of Flight - zastosowania w przemyśle. Darmowe szkolenie 16.12.2021r. g. 10.00 Zarejestruj się
  • #2
    Robo-technical
    Home appliances specialist
    marszałekkom wrote:
    co to za elementy zaznaczone na obrazku

    Ale jak zaznaczone? Kołkiem? Kreską?
  • Helpful post
    #3
    inot
    Level 23  
    Najprawdopodoniej "UCC2753x 2.5-A and 5-A, 35-VMAX VDD FET and IGBT Single-Gate Driver".
  • #4
    ADB-6
    Level 28  
    marszałekkom wrote:
    Trochę niewyraźnie widać, ale co to za elementy zaznaczone na obrazku?

    No to może wrzuć fotkę umożliwiającą rozpoznanie tych elementów?
  • #5
    marszałekkom
    Level 24  
    W tym momencie jest to niemożliwe.
    Ale zrobiłem parę pomiarów, może coś o tym powiecie.
    To jest sterownik z Hyundaia Santa Fe, problem jest taki że na jedną cewkę zapłonową jest sygnał a na drugą nie. Idąc po ścieżkach zauważyłem następującą rzecz:
    Czy zaznaczone elementy to tranzystory? Potrzebuję opisu nóżek.
    Nóżki 2 i 5 idą do układu scalonego o takiego:
    Czy zaznaczone elementy to tranzystory? Potrzebuję opisu nóżek.
    Na nóżkę 2 w tym działającym obwodzie idzie wyraźny sygnał prostokątny, w tym niedziałającym nie idzie żaden sygnał. Czy to oznacza że zepsuty jest ten układ scalony?
  • #6
    inot
    Level 23  

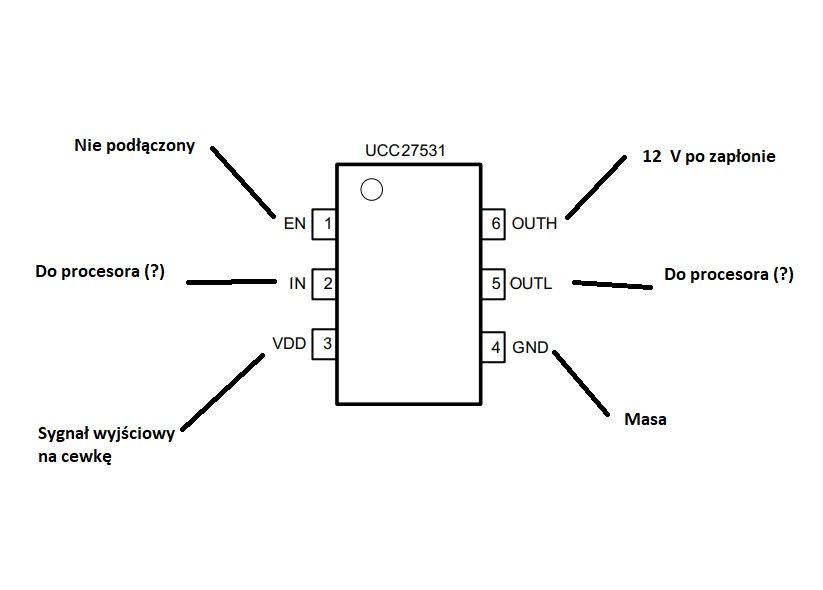

    Oznaczenie XI albo X1 jest wykorzystywane przez wielu producentów półprzewodników i dlatego napisałem prawdopodobnie, ale w tym przypadku po rozpisaniu wyprowadzeń można stwierdzić ,że to nie jest UCC27531 (ze względu na to że na pin3 nie może wchodzić sygnał wyjściowy na cewkę).
    Quote:
    Na nóżkę 2 w tym działającym obwodzie idzie wyraźny sygnał prostokątny, w tym niedziałającym nie idzie żaden sygnał. Czy to oznacza że zepsuty jest ten układ scalony?

    Nie wiadomo czy ten inny obwód funkcjonuje identycznie.
  • #7
    marszałekkom
    Level 24  
    To są dwa obwody dla dwóch cewek, jedna dla cylindrów 1 i 4 druga dla 2 i 3, raczej powinny działać tak samo, tylko z przesunięciem o 180°.
  • #8
    inot
    Level 23  
    Prowadzi sygnał z nóżek (pin) 3 bezpośrednio do cewek ? Po lewej stronie na zdjęciu widać 4 tranzystory mocy i myślałem , że to właśnie te sterują cewkami.
  • #9
    marszałekkom
    Level 24  
    Po drodze jest jeszcze dioda, ale pomijając ją to tak, prosto od nóżki do cewki. Tak jakby ten układ XI pełnił rolę tranzystora.
  • #10
    inot
    Level 23  
    marszałekkom wrote:
    Tak jakby ten układ XI pełnił rolę tranzystora.

    Dwa wyprowadzenia do procesora ,tak więc to raczej nie tranzystor.
    Mógłby to być podwójny tranzystor , ale wtedy pin 1 także musiałby być podłączony .
