[Solved] Wideodomofon DS-KIS702 (DS-KD8003-IME1 i DS-KH6320-WTE1) + brama FAAC 741

Witam,
Chciałbym podłączyć DS-KD8003-IME2 do elektrozamka w furtce oraz do centralki FAAC 741.
Mój zestaw to Hikvision DS-KIS702 składający się z modułu zew. DS-KD8003-IME2/Surface oraz panelu wewnętrzny DS-KH6320-WTE2 a także 4kanałowy dystrybutor audio/wideo DS-KAD704.

Jako, że jestem zwykłym śmiertelnikiem z góry przepraszam fachowców za tok mojego myślenia ...

1.W instrukcji jest mowa o oddzielnym zasilaniu do elektrozamka - czy jest to konieczność ? W instrukcji użyto słowo "zamek powinien posiadać oddzielne zasilanie" - zatem czy musi ?
Jeśli nie (co bardzo mi pasuje ponieważ nie mam gdzie "schować" dodatkowy zasilacz) to, pod które zaciski modułu zew. go wpiąć a dokładnie, który przewód mojego elektrozamka (typ R3-12.10L, U:10+-12V, AC:270-420mA, DC:420-650mA) do jakiego zacisku?

2. Chciałbym też za pomocą wideodomofonu otwierać i zamykać bramę stąd analogiczne pytanie do których zacisków po stronie modułu wideodomofonu jak i centrali bramy poprowadzić przewody ?

Z góry dziękuję za pomoc

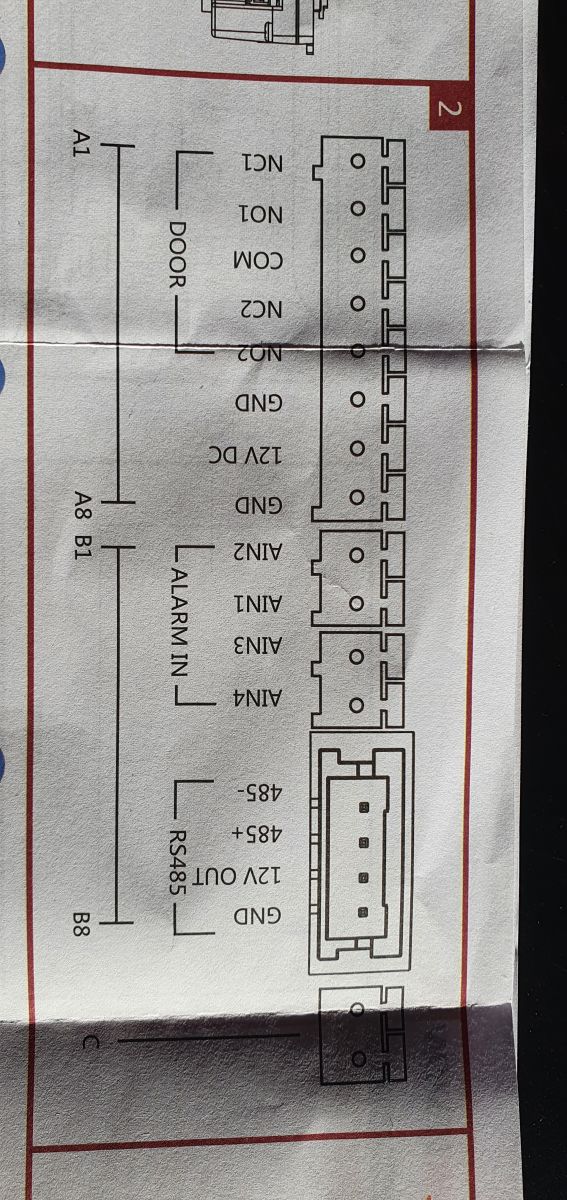

1. W tym przypadku jest konieczność. Stacja bramowa ma wyłącznie wyjścia styków przekaźnikow (i nie wystawia tam żadnego napięcia) więc do elektrorygla możesz wziąć zasilanie z zasilania kasety bramowej czyli z GND i +12V i puścić je przez wyjście COM - NO jednego z kanałów kasety.
2. Odpalanie bramy podpinasz bezpośrednio do zacisków COM-NO drugiego kanału.

Czyli :
1. Elektrozaczep przewód + do styku 12V, przewód - do styku NO1 a mostek pomiędzy COM i GND ?

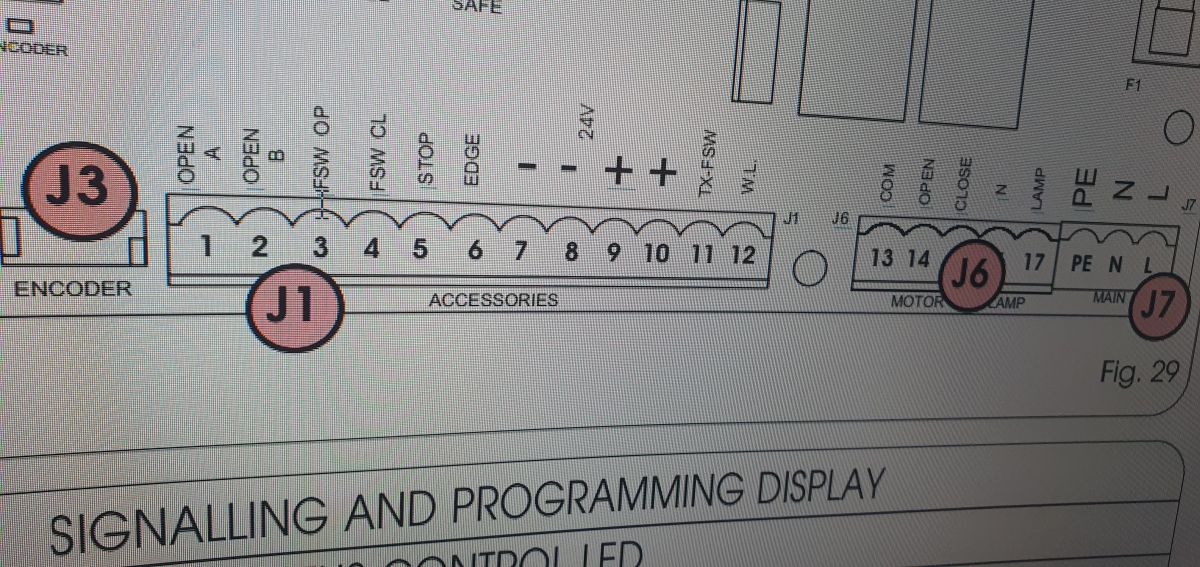

2. Z Faac styk (1) Open A do COM a styk (7) - do NO2 ?

Dodano po 32 [minuty]:

Czyli :
1. Elektrozaczep przewód + do styku 12V, przewód - do styku NO1 a mostek pomiędzy COM i GND ?

2. Z Faac styk (1) Open A do COM a styk (7) - do NO2 ?

Podłączenie ogólnie poprawne, tylko faktycznie zalecają osobny zasilacz do zamka.
Po przeanalizowaniu specyfikacji - wyjście switcha do kasety bramowej ma obciążalność 16W (co daje przy 24V na linii - tylko 600 mA). Tyle zużywa sam twój elektrozamek.
Czyli jednak musisz użyc dodatkowego zasilacza pod zamek. Ale chować go niekoniecznie musisz w kasecie bramowej. Do domofonu elektrycy z założenia stosują przewód co najmniej 8-żyłowy. Twój zestaw używa tylko 2 żył więc zasilacz możesz umieścic w domu.
Co do sterowania bramą - tak jak opisałeś.

Już po wszystkim, wszystko działa więc pora zamknąć temat.

Kilka słów dla potomnych :

1. Do obwodu elektrozaczepu zgodnie ze wskazówkami dołożyłem zasilacz 12V a polączenie wygląda następująco - z zasilacza minus do elektrozamka natomist + do zacisku COM w stacji bramowej. Ponadto przewód z NO1 stacji do elektrozamka.
2. Z Faac 741 do stacji bramowej tak jak wyżej opisano tj. z 7(-) do NO2 a z 1(openA) do COM. I teraz ważna sprawa - trzeba uruchomić ten drugi przekaźnik i można zrobić to jedynie za pomocą iVMS 4200 - inaczej brama nie będzie działać ponieważ w standardzie aktywny jest tylko pierwszy przekaźnik.

Pozdrawiam i dziękuję za pomoc.

Już po wszystkim, wszystko działa więc pora zamknąć temat.

Kilka słów dla potomnych :

1. Do obwodu elektrozaczepu zgodnie ze wskazówkami dołożyłem zasilacz 12V a polączenie wygląda następująco - z zasilacza minus do elektrozamka natomist + do zacisku COM w stacji bramowej. Ponadto przewód z NO1 stacji do elektrozamka.
2. Z Faac 741 do stacji bramowej tak jak wyżej opisano tj. z 7(-) do NO2 a z 1(openA) do COM. I teraz ważna sprawa - trzeba uruchomić ten drugi przekaźnik i można zrobić to jedynie za pomocą iVMS 4200 - inaczej brama nie będzie działać ponieważ w standardzie aktywny jest tylko pierwszy przekaźnik.

Pozdrawiam i dziękuję za pomoc.

Dodano po 3 [minuty]:

Podsumowanie w poście powyżej.
