Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]

p.kaczmarek2 29 Oct 2021 01:47 3798 29
IGE-XAO
  • Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Witajcie moi drodzy.
    Przedstawię tutaj wnętrze starego zegara z budzikiem Elektronika 6.15M (Электроника 6.15M), produkowanego w latach osiemdziesiątych w ZSSR. Pokazany tu model jest bliźniaczy m. in. względem Elektronika 6.15 i 6.14-03, z tą różnicą, że posiada przyciski z tyłu. Zobaczę, na jakich układach jest zrealizowany oraz również umieszczę jego schemat.

    Elektronika 6.15M
    Na początku zobaczmy jak świeci wyświetlacz. Wygląda na nieco zużyty, co wcale nie jest dziwne, pewnie też większe napięcie w sieci (230V zamiast 220V) też się do tego przyczyniło:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Zegar ma też funkcję budzika, wtedy pojawia się symbol dzwonka:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]

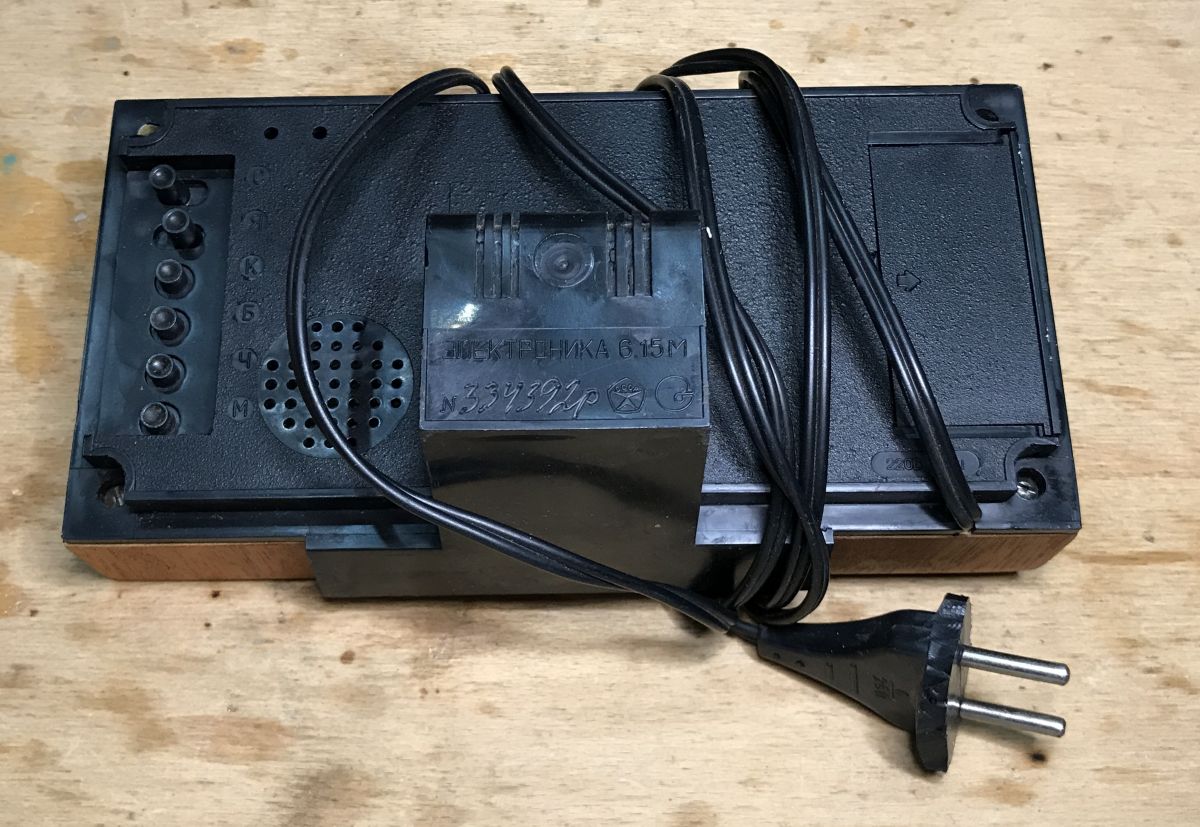

    Z tyłu mamy przewód (ktoś pościnał wtyczkę bo nie pasowała pewnie do każdego gniazda) i slot na bateryjkę 9V:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]

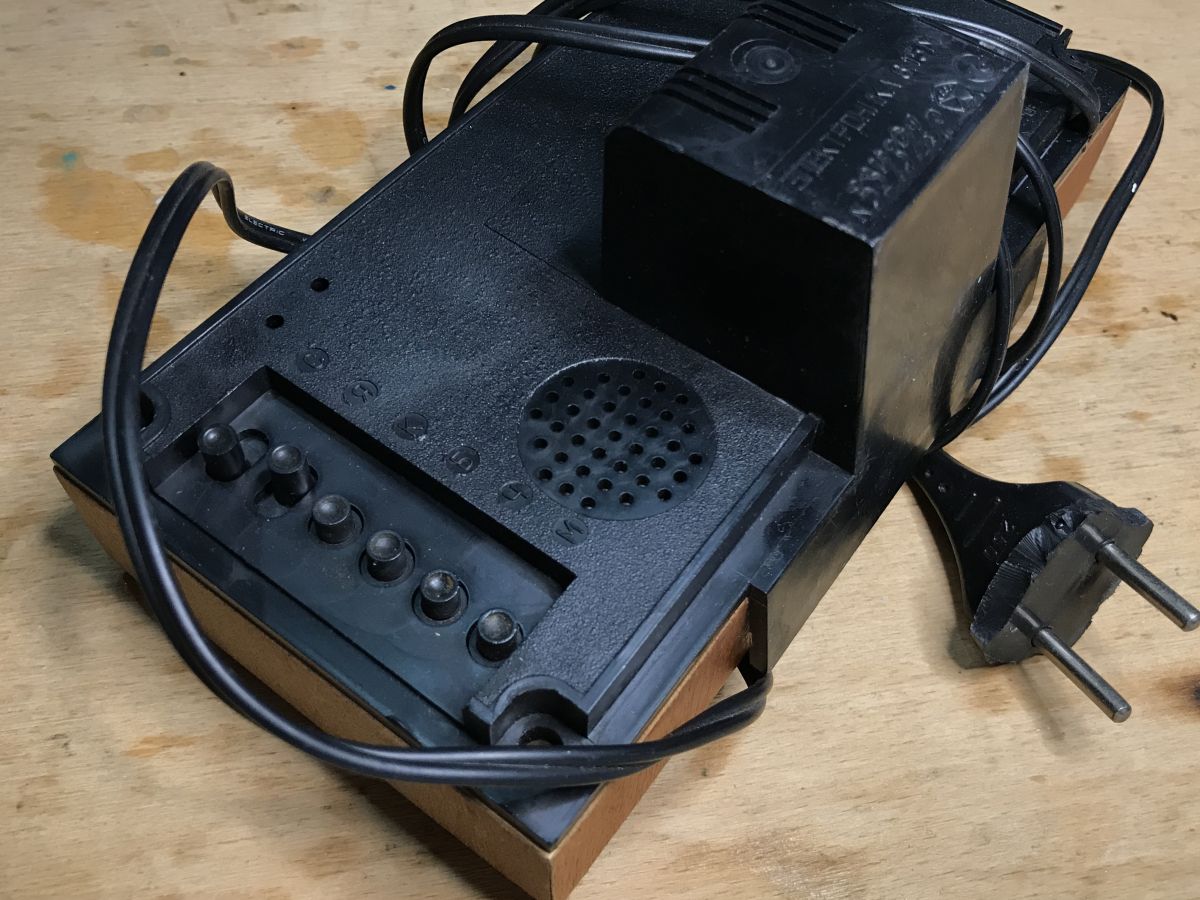

    Widzimy tu też przyciski. Kolejno, ich role:
    1. Przełącznik - włączenie alarmu
    2. Przełącznik - tryb jasności (jasne lub ciemne wyświetlanie)
    3. Zerowanie minut
    4. Tryb konfiguracji alarmu - gdy go trzymamy i zmieniamy minuty/godziny, to zmieniamy je dla alarmu
    5. Zmiana godziny
    6. Zmiana minuty


    Wnętrze Elektronika 6.15M
    Obudowę trzymają cztery płaskie śrubki:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Plastikowe elementy z gwintami są przyklejone do obudowy:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Jeden odkleił się ze starości:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Jakieś oznaczenie, którego nie rozpoznaję:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Wyświetlacz VFD:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Model tego wyświetlacza, z tego co wiem, to IVL1-7/5 (ИВЛ1-7/5) lub ILC4-5/7L (ИЛЦ4-5/7Л). Napięcie żarzenia 5V.

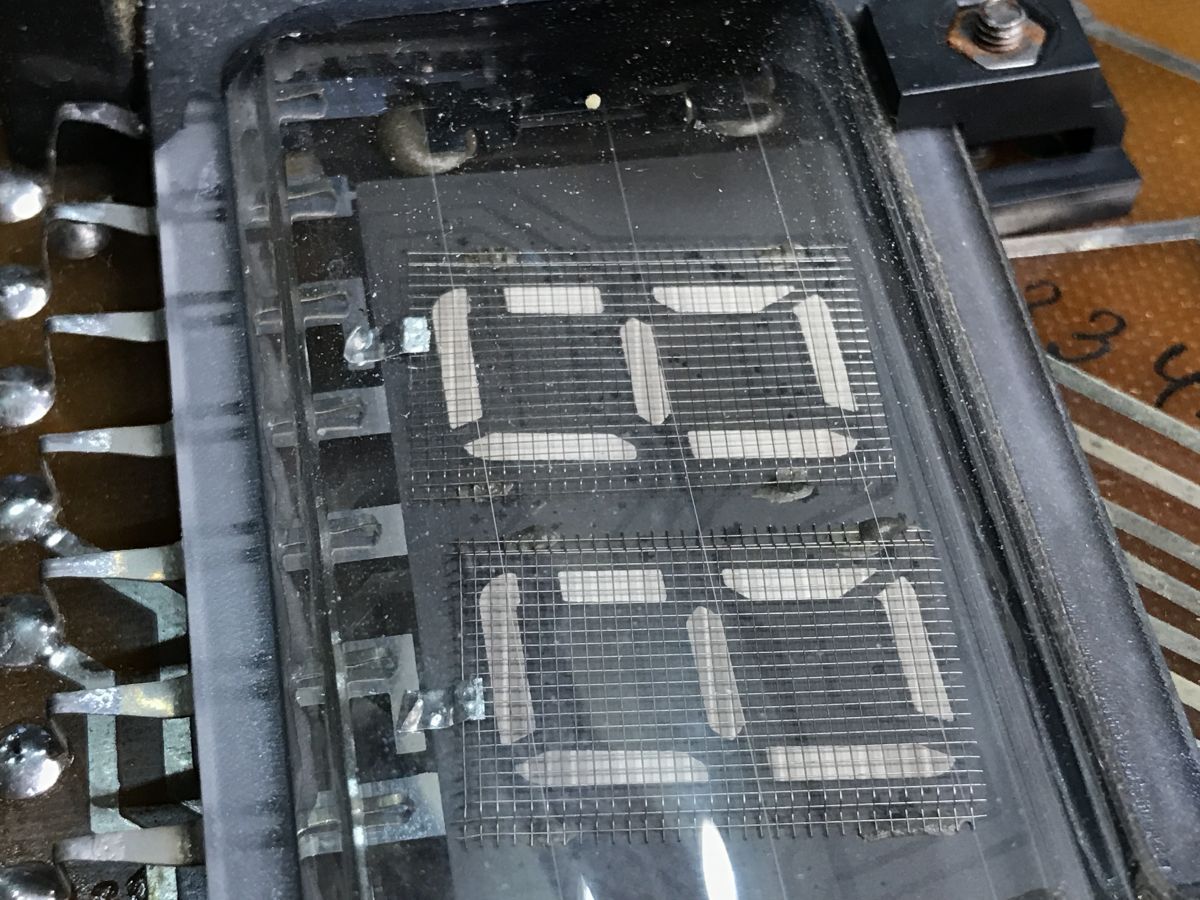

    Widać wyraźnie elementy wyświetlacza, siatkę, katodę, anodę:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Zaklejona rurka którą odsysano powietrze:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Widać że to PCB było też używane w wersji która ma przyciski z przodu:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Odkręćmy płytkę od tylnej pokrywy.
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Widać buzzer (od budzika), transformator sieciowy 50Hz, 3 układy scalone...
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Swoją drogą, chyba tu ktoś zmostkował bezpiecznik, trzeba to będzie naprawić...
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Trymmer służy do kalibracji oscylatora kwarcowego (zresztą tuż obok niego widzimy kwarc zegarkowy).
    Kondensatory i napięcie na nich:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Jaki transformator tam siedzi?
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Transformator to T19-220

    Schemat
    Schemat tego zegara i podobnych od dawna krąży po sieci:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Mamy tutaj trzy układy scalone, wszystkie zasilane z 9V. Ich wzajemne połączenie jest co najmniej ciekawe.
    K176IE18 (К176ИЕ18) - ulepszona wersja K176IE12, zawiera generator (współpracuje z oscylatorem kwarcowym 32768Hz), licznik i multiplekser
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Ten układ również generuje ton budzika (jakieś 2048Hz) w momencie gdy dostanie sygnał na wejście HS (niefortunnie oznaczenie HS powtarza się na dwóch jego pinach, jeden to wejście, drugi wyjście...)
    Na schemacie widać, że K176IE18 multipleksuje cyfry wyświetlacza, lecz to nie on steruje segmentami. Segmentami steruje konwerter BCD K176ID3 .
    K176IE13 (К176ИЕ13) - licznik 24h, 4 cyfrowy wraz z budzikiem i odpowiednim wyjściem binarnym (A, B, C, D) bieżącej cyfry tak by K176ID3 mógł zapalić odpowiednie segmenty.
    Ten układ również wykrywa włączenie budzika i poprzez sygnał HS powiadamia o tym K176IE18.
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    K176ID3 (К176ИД3) - konwerter BCD dla wyświetlacza 7-segmentowego. Działa podobnie do CD4056.
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Układ ten działa w obrębie jednej cyfry!
    Uproszczony sposób podłączenia:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
    Układ przyjmuje na wejścia D3, D2, D1, D0 kody binarne od 0000 do 1001 (od 0 do 9) i zamienia na zapalone odpowiednie segmenty (a b c d e f g). Nie mam od niego tabeli prawdy, ale przecież jest wiele podobnych układów, zobaczmy tabelę prawdy od CD4056:
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]

    Podsumowanie
    Zegar ten bardzo mi się spodobał. W ciemnym pokoju widać go wciąż dobrze, zdjęcia z tematu tego nie oddają. Chociaż to fakt, że VFD jest już nieco zużyte i segmenty palą się z różną jasnością.
    Bez nowego VFD nie uda się całkiem odmienić tego zegara, ale i tak najważniejsze, że w jakimś stopniu on jeszcze działa. Można by sprawdzić kondensatory elektrolityczne i je wymienić jeśli zajdzie taka potrzeba, również można dodać rezystor kilka omów by zmniejszyć napięcie na grzałce (katodzie) gdyż ten zegar był projektowany na 220V a nie 230V, to w jakimś stopniu przedłuży życie VFD. W przypadku tej konkretnej sztuki też pewnie będzie potrzebna wymiana bezpiecznika bo poprzedni właściciel zamiast go wymienić, to go zmostkował...
    Czy macie jakieś doświadczenia z serwisowaniem tego typu zegarów, a może ktoś się pochwali zdjęciami wnętrza jakiegoś?
    Załączam materiały na temat układów scalonych z tego zegara jakie udało mi się znaleźć.

    Cool? Ranking DIY
    Kamery 3D Time of Flight - zastosowania w przemyśle. Darmowe szkolenie 16.12.2021r. g. 10.00 Zarejestruj się
    About Author
    p.kaczmarek2
    Level 26  
    Offline
  • IGE-XAO
  • #2
    LEDówki
    Level 30  
    Rezonatory są bardzo wrażliwe na wstrząsy. Transformatory mogą się uszkadzać z powodu słabej izolacji drutu nawojowego i podwyższonego napięcia. Niezużyty wyświetlacz świeci bardzo jasno i przydałaby się regulacja jasności.
  • #3
    James596
    Level 20  
    Miałem podobny model, lecz w plastikowej białej obudowie z przyciskami z przodu. O ile jakość tworzyw, a właściwie dokładność ich wykonania jest bardzo dyskusyjna, o tyle wyświetlacz świecił pięknie. Wyraźne i kontrastowe zielone cyfry. Całość mimo przeszło 30 lat stażu pracowała poprawnie.
  • #4
    9lasser
    Level 8  
    Też mam podobny i także wyświetlacz już nierówno świeci, da się coś z tym zrobić?
  • #5
    szeryf3
    Level 23  
    Fajnie podszedłeś do tematu zegara.
    U majej mamy od niepamiętnych lat na szafce stoi podobny, bo w czarnej obudowie. A przywieźli go z Kijowa.
  • IGE-XAO
  • #7
    gabriel0
    Level 12  
    Mam wersję z przyciskami z przodu.
    Ogólnie późni się 10 minut na miesiąc, ale jeszcze się do niego nie dobierałem. A widzę że będę musiał, bo w sumie nie chcę przepalić VFD naszym napięciem.

    Ciekawostka. Jak go wyłączysz na kilka minut z prądu i nie ma w sobie baterii, to liczy od godziny 30-tej do 32-giej i znowu.
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]H9O900..jpg Download (89.67 kB)

    Czy była by możliwość zmiany melodii budzika w nim? Dwie standardowe są ciekawe, ale miałbym lepszą :D
  • #8
    HD-VIDEO
    Level 41  
    Głownie w nich są wadliwe rezonatory kwarcowe (nawet nowe nieużywane) i trzeba je wymienić na współczesne.

    Melodii nie ma jak wymienić, można ew. wyzwalać inną.


    Rezystory w grzałkę trzeba wstawić dwa o takiej samej wartości w punkty A i B
  • #9
    yego666
    Level 33  
    HD-VIDEO wrote:
    Głownie w nich są wadliwe rezonatory kwarcowe (nawet nowe nieużywane) i trzeba je wymienić na współczesne.
    Mam trzy sztuki takich zegarów w plastikowych obudowach. Nie mają melodyjek tylko prosty sygnał dźwiękowy. Jeden z zegarów niestety ma uszkodzony VFD i chętnie bym zaposiadł jakiś odpowiednik metodą kupna lub wymiany, by go naprawić.
    Moje zegary mają od urodzenia tak doskonałe kwarce ( chyba wersja wojskowa ) że na miesiąc mają odchył nie większy niż jedna sekunda.
  • #10
    HD-VIDEO
    Level 41  
    Przesadzasz z tą ±1 sek/miesiąc
  • #11
    CMS
    Administrator of HydePark
    Też mam taki, tzn z takim samy wyświetlaczem, ale w obudowie uniwersalnej i wywaliłem budzik i radio, bo w mojej wersji w plastikowej obudowie było tez radio.
    A i u mnie regulacja jasności jest płynna, regulowana potencjometrem.

    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]

    Dodano po 26 [minuty]:

    HD-VIDEO wrote:
    Przesadzasz z tą ±1 sek/miesiąc


    Mój gubi ok 2. minuty na 3 miesiące.
  • #12
    marck1
    Service technician RTV
    10 lat temu, też pozwoliłem sobie wykorzystać obudowę z tego zegarka na termometr.
    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
  • #13
    lechoo
    Level 39  
    Miałem dwa takie, kupione na bazarze w latach 90, gdy bracia ze wschodu przyjeżdżali do nas na handel. Podczas burzy w wyniku przepięcia popaliły się w nich scalaki, co ciekawe transformatory nie uległy uszkodzeniu.
  • #14
    kris8888
    Level 34  
    Aż dziwne że te radzieckie dwa kondensatorki elektrolityczne jeszcze trzymają jakąś pojemność, tak można wnioskować pośrednio z pomiaru napięć. Zwykle to była niezła tandeta i pierwsze co trzeba było wymienić w starym sprzęcie zza wschodniej granicy.
  • #16
    kris8888
    Level 34  
    Fakt jednak że w PRL chyba nie produkowaliśmy zegarów z tak dużymi wyświetlaczami VFD, przynajmniej ja takich nie kojarzę. Jedyne wyświetlacze VFD jakie kojarzę w polskim sprzęcie to te w kalkulatorach Elwro. A i tu nie jestem pewien czy to była na 100% polska produkcja czy nie import. Cześć wyświetlaczy VFD do kalkulatorów Elwro na pewno importowaliśmy z ZSRR.
  • #17
    Pavlik71
    Level 15  
    Witam.

    Elektronika 6.14 09.

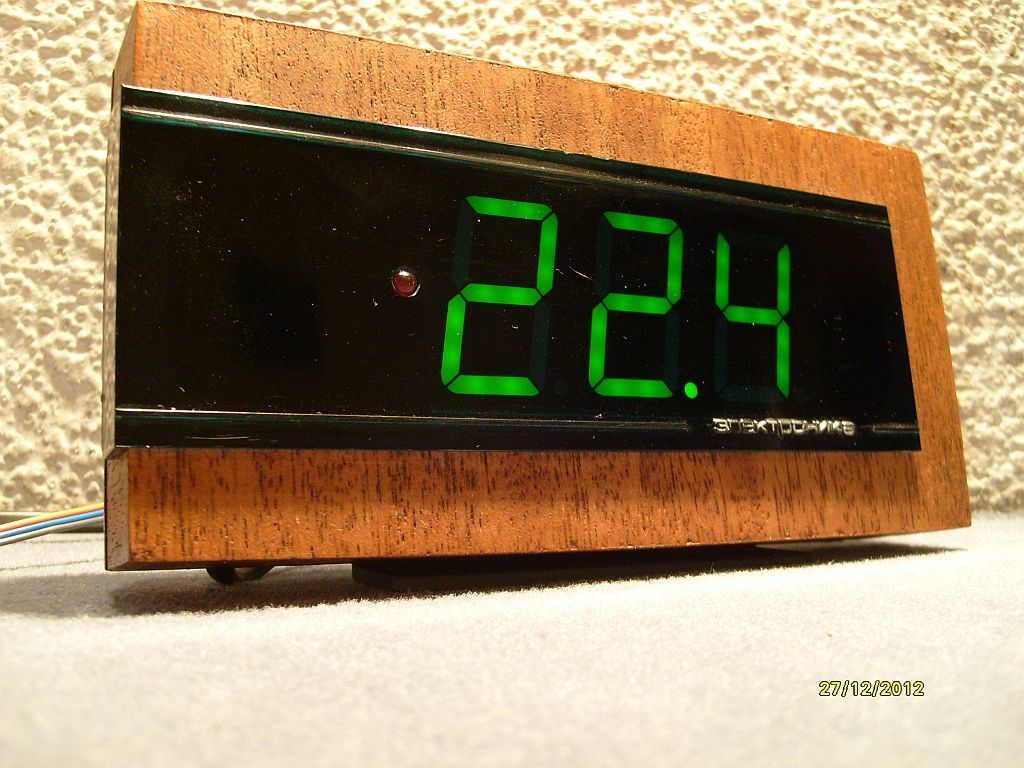

    Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat] Stary radziecki zegar VFD model Elektronika 6.15M [Schemat]
