Duże zainteresowanie OZE (Odnawialne Źródła Energii) sprawiło że dostępne jest mnóstwo różnych mniej lub bardziej przydatnych modułów mogących znaleźć zastosowanie w budowanych własnym sumptem systemach. Jakiś czas temu prezentowałem ten moduł a dziś pokażę jego "starszego brata"

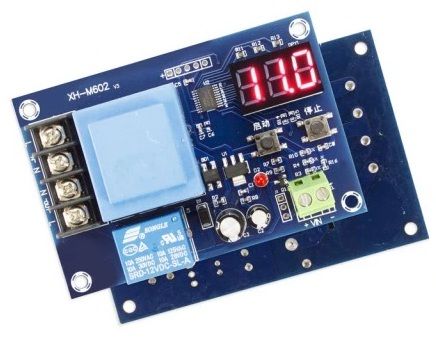

. Sam moduł co prawda może być różnie zastosowany lecz jego najważniejszą funkcją jest kontrola ładowarki akumulatora zależnie od zmierzonego napięcia tegoż. Moduł jest sprzedawany pod nazwą XH-M602 i kosztuje około 20zł (za tyle kupiłem na znanym krajowym portalu). Ponieważ w związku z tym tematem potrzebowałem kilka "gadżetów" ów moduł wszedł w moje posiadanie
.
Parametry
• Napięcie zasilania - 230VAC
• Zakres napięć pracy (nadzorowanego akumulatora/ów) - 3,7 ÷ 120V
• Tolerancja +/- 0,1V
• Obciążalność max 10A/250V
• Wymiary 59x87x29mm
• Waga ~120g
Sam moduł jest konstrukcyjnie zbliżony do poprzednika, jednak w przypadku XH-M602 inaczej rozwiązano zasilanie oraz użyto innego mikrokontrolera;
Rolę zasilacza pełni transformator sieciowy około 2VA co pozwoliło na separację ładowarki od akumulatora (poprzednik do zasilania wykorzystywał monitorowany akumulator). Takie rozwiązanie pozwala zastosować moduł w np. prostowniku i daje możliwość automatycznego odłączenia od sieci głównego obwodu ładowania. Pobór prądu z sieci wynosi około 9mA i wzrasta do blisko 12mA po załączeniu przekaźnika.
Zastosowany w tej wersji mikrokontroler to STM8S003F3 firmy ST Microelectronics;
PCB jest co prawda oznaczone jako HW-631 jednak jest dostępny również jako XH-M602
. Sterowanie wygląda podobnie jak w przypadku poprzednika;
•Funkcje
Lewy przycisk to -, a prawy + dla wprowadzania i podglądu nastaw nastaw.
• Krótkie naciśnięcie + wyświetla ustawiony górny próg (wyłączenie przekaźnika)
• Krótkie naciśnięcie - wyświetla ustawiony dolny próg (załączenie przekaźnika)
• Wciśnięcie i przytrzymanie + przez około dwie sekundy uruchamia tryb programowania górnego progu ( w tym czasie wyświetlacz miga a przyciski pozwalają zmienić wartość w górę/ w dół)
• Wciśnięcie i przytrzymanie - przez około dwie sekundy uruchamia tryb programowania dolnego progu ( w tym czasie wyświetlacz miga a przyciski pozwalają zmienić wartość w górę/ w dół)
• W trybie ustawiania progów przyciski mają odwrócone działanie (lewy zwiększa wartość a prawy zmniejsza)
• Wyjście z trybu programowania następuje automatycznie po około dwóch sekundach wraz z zapamiętaniem nastaw
Poniżej sposób działania modułu;
Jak widać mamy do czynienia z tzw. komparatorem okienkowym ze sterowaniem cyfrowym (ustawianie progów zadziałania). Dodatkowa dioda LED na płytce sygnalizuje załączenie przekaźnika;
Przydała by się funkcja wygaszania wyświetlacza lecz chyba konstruktor nie brał takiej możliwości pod uwagę. Pobór prądu na wejściu pomiarowym był poniżej 1mA dla napięcia 30V. Zastosowań dla modułu kilka na pewno się znajdzie


Parametry
• Napięcie zasilania - 230VAC
• Zakres napięć pracy (nadzorowanego akumulatora/ów) - 3,7 ÷ 120V
• Tolerancja +/- 0,1V
• Obciążalność max 10A/250V
• Wymiary 59x87x29mm
• Waga ~120g
Sam moduł jest konstrukcyjnie zbliżony do poprzednika, jednak w przypadku XH-M602 inaczej rozwiązano zasilanie oraz użyto innego mikrokontrolera;
Rolę zasilacza pełni transformator sieciowy około 2VA co pozwoliło na separację ładowarki od akumulatora (poprzednik do zasilania wykorzystywał monitorowany akumulator). Takie rozwiązanie pozwala zastosować moduł w np. prostowniku i daje możliwość automatycznego odłączenia od sieci głównego obwodu ładowania. Pobór prądu z sieci wynosi około 9mA i wzrasta do blisko 12mA po załączeniu przekaźnika.
Zastosowany w tej wersji mikrokontroler to STM8S003F3 firmy ST Microelectronics;
PCB jest co prawda oznaczone jako HW-631 jednak jest dostępny również jako XH-M602

•Funkcje
Lewy przycisk to -, a prawy + dla wprowadzania i podglądu nastaw nastaw.
• Krótkie naciśnięcie + wyświetla ustawiony górny próg (wyłączenie przekaźnika)
• Krótkie naciśnięcie - wyświetla ustawiony dolny próg (załączenie przekaźnika)
• Wciśnięcie i przytrzymanie + przez około dwie sekundy uruchamia tryb programowania górnego progu ( w tym czasie wyświetlacz miga a przyciski pozwalają zmienić wartość w górę/ w dół)
• Wciśnięcie i przytrzymanie - przez około dwie sekundy uruchamia tryb programowania dolnego progu ( w tym czasie wyświetlacz miga a przyciski pozwalają zmienić wartość w górę/ w dół)
• W trybie ustawiania progów przyciski mają odwrócone działanie (lewy zwiększa wartość a prawy zmniejsza)
• Wyjście z trybu programowania następuje automatycznie po około dwóch sekundach wraz z zapamiętaniem nastaw
Poniżej sposób działania modułu;
Jak widać mamy do czynienia z tzw. komparatorem okienkowym ze sterowaniem cyfrowym (ustawianie progów zadziałania). Dodatkowa dioda LED na płytce sygnalizuje załączenie przekaźnika;
Przydała by się funkcja wygaszania wyświetlacza lecz chyba konstruktor nie brał takiej możliwości pod uwagę. Pobór prądu na wejściu pomiarowym był poniżej 1mA dla napięcia 30V. Zastosowań dla modułu kilka na pewno się znajdzie
