Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W

spec220 09 Nov 2021 13:44 3351 22
IGE-XAO
  • Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W
    Witam wszystkich.
    Na początek chciałbym zaznaczyć co mnie zainspirowało do stworzenia tej konstrukcji;
    na YT rzucił mi się w oczy pewien filmik przedstawiający (prawdopodobnie samodzielną konstrukcję) pewnego przerywacza kierunkowskazów.
    Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W
    Konstrukcja jest o tyle ciekawa, że układ może pracować w szeregowym połączeniu z obciążeniem (nie wymaga masy do zasilania) w zakresie od 0,1 do 150 W. Teoretycznie nic nadzwyczajnego, ponieważ w dobie współczesnej logiki układów scalonych z rodziny CMOS stworzenie takiego urządzenia nie stanowi większego problemu. Można powiedzieć, że moje rozwiązanie niczego szczególnego nie wnosi, ale.
    Chciałem stworzyć podobne rozwiązanie o podobnych parametrach, posługując się jedynie elektroniką analogową, czyli jednym słowy mówiąc zero układów scalonych. Tutaj nie chodzi się o to, aby układ był super stabilny, a jedynie o to, żeby spełniał określone normy. Celem poniższego zadania jest wspólna analiza oraz pobudzenie wyobraźni w zakresie projektowania układów elektronicznych w zakresie podstawom, na poziomie ZSZ (zasadniczej szkoły zawodowej).

    Na początek schemat ideowy, jednak tutaj od razu chciałbym zaznaczyć, że być może podobne rozwiązanie już istnieje, ponieważ jest banalnie proste.
    Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W
    Zanim zaczniemy analizę działania układu zakładamy, że do zacisków urządzenia dołączono dwa odbiorniki o wartościach R1x i R2x w torach wyjściowych OUT-1 i OUT-2, spełniające warunki pracy urządzenia.
    W pierwszej kolejności zasilamy układ przez podanie nap. 12V DC oraz załączamy wyłącznik W. W tym momencie popłynie niewielki prąd poprzez rezystor R1, R2 oraz R3 ładujący kondensator C1 w kierunku i przez odbiornik R1x, dołączony do wyjścia pierwszego OUT-1, a ujemne napięcie, które pojawi się na bramce tranzystora Q2 spowoduje jego wysterowanie i załączenie odbiornika R2x w torze drugim OUT-2. W tym samym czasie ładujący się kondensator poprzez rezystor R3 (zgodnie ze stałą czasową R X C) osiąga próg napięciowy, wymagany dla nasycenia diody zenera D1, powodującej wyzwolenie tranzystora Q4, który z kolei zainicjuje zatrzask składający się kolejno z tranzystorów Q1, Q3 oraz rezystora R5 i kondensatora C1. Otwarty tranzystor Q1 spowoduje załączenie odbiornika R1x połączonego do wyjścia OUT-1, a także zanegowanie bramki tranzystora Q2 (wyłączenie odbiornika R2x) oraz rozładowywanie kondensatora C1 po przez rezystor R3. Należy pamiętać o tym, że kondensator będzie także rozładowywany poprzez tranzystor Q3 oraz rezystor R4, na co należy zwrócić uwagę w trakcie projektowania układu, ponieważ będzie mieć to wpływ na stabilność urządzenia, która też po części będzie zależeć od obciążenia tranzystora Q1.
    Po rozładowaniu kondensatora C1 do poziomu progu znajdującego się poniżej napięcia bramki Q1 podtrzymującego ten tranzystor, zatrzask odpadnie i cykl zacznie się od początku.
    To tyle o teorii.

    Teraz przejdźmy do samego zadania; musimy pamiętać o tym, że budując układ docelowy będzie się on nieco różnić od schematu ideowego, ponieważ dodamy jeszcze elementy usprawniające jego działanie oraz niezawodność (kondensatory przeciwwzbudzeniowe, diody zabezpieczające delikatne bramki tranzystorów unipolarnych).
    Docelowy układ wykonałem na podstawie poniższego schematu.
    Nie dobierałem tutaj ścisłych wartości elementów, a jedynie tak, by pokazać Wam, jak to działa.

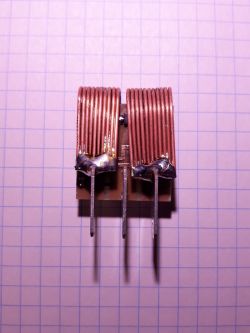

    Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W

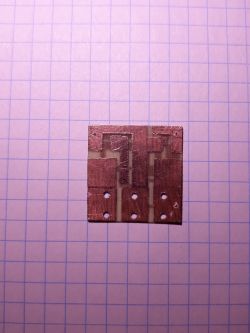

    PCB ręcznie rysowane, ale najważniejsze, że mamy podstawę montażową.
    Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W
    Elementy SMD (o ile ktoś nie posiada stacji lutowniczej) można polutować cieniutkim grotem wykonanym z drutu miedzianego 0,5mm2 np. ze skrętki telefonicznej bądź niklowym, o ile ktoś posiada (na dłużej starcza).
    Warto tutaj też dorobić sobie zaciski tymczasowe do lutownicy, ponieważ ułatwiają montaż.
    Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W
    A tak wygląda układ po lutowaniu (jakość wystarczająca do prawidłowego działania.)
    Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W
    Bardzo ważna sprawa; ponieważ układ nie jest typowym przerzutnikiem, spowoduje to, że w tranzystorach Q1 oraz Q2 (zwłaszcza Q1) będzie wydzielać się trochę ciepła ze względu na łagodną lawinę przełączeniową samego zatrzasku.
    Ilość wydzielanego ciepła będzie też zależeć od doboru samych tranzystorów. Zastosowane przeze mnie egzemplarze (takie miałem) przy mocy włókna żarówki 60W trochę się grzały ok. 1,5 W strat mocy średnio wypadkowo.
    Problem rozwiązałem stosując niewielkie miedziane radiatory i tutaj też pojawiły się drobne schody z blachą miedzianą (brak na stanie), z której mógłbym dociąć profil chłodnicy. Ostatecznie chłodzenie zrobiłem z polutowanego drutu miedzianego 0,75 mm2
    Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W
    Po testach układ przy prądzie 5 A jest odczuwalnie ciepły, jednak nie zalecam większego obciążenia (przynajmniej na Q1) ponieważ należy uwzględnić temperaturę otoczenia, jaka może panować w upalne lato (poniżej ostateczna prezentacja prototypu).
    Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W
    Poniżej film z działania przekaźnika, na którym widać, jak układ zachowuje się względem obciążenia, od minimum do maksimum, nagrywane telefonem z biurka. XD

    Na koniec schemat poglądowy sposobów, w jaki możemy połączyć przekaźnik z obciążeniem zewnętrznym
    Dzięki za uwagę.
    Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W

    Cool? Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    spec220
    Level 21  
    Offline
    spec220 wrote 1029 posts with rating 291, helped 0 times. Been with us since 2019 year.
  • IGE-XAO
  • #2
    androot
    VIP Meritorious for electroda.pl
    Ciekawy pomysł, coś mniej typowego na Elektrodzie.

    Narysowane w taki sposób schematy są bardzo mało czytelne (+12 V na dole, działanie od prawej do lewej). Do przyspieszenia narastania napięcia na bramce można dać kondensator równolegle do rezystora.
  • #3
    spec220
    Level 21  
    Ma kolega rację. Chociaż przywykłem do mniej czytelnych.
    Co do samego przełączania Q1, To większy problem stanowi opadanie nap. niż jego narastanie które jest wzmocnione poprzez Q4 i Q3.
    Prowadząc testy z użyciem innych typów tranzystorów efekt był znacznie lepszy, jednak problem jest w tym, że takie mam tylko w obudowie TO220 (znacznie większej), no ale kolejne projekty będę wykonywał na nowszych egzemplarzach (zamówione na ali), bo te już są przestarzałe, i drogie. :)
  • #4
    kotbury
    Gantry automation specialist
    Panowie - jakie tranzystory???? U mnie w bramie mryga kogut, przerywacz zrobiony na jednym oporniku, jednym kondku elektrolitycznym i jednym niskoprądowym przekaźniku. Klasyczny układ RC. Nieco niesymetryczny przebieg (włączenie 1 sek, wyłaczenie 0,5 sek) ale się za to odróżnia od sąsiadów.
  • IGE-XAO
  • #5
    spec220
    Level 21  
    kotbury wrote:
    Panowie - jakie tranzystory???? U mnie w bramie mryga kogut, przerywacz zrobiony na jednym oporniku, jednym kondku elektrolitycznym i jednym niskoprądowym przekaźniku. Klasyczny układ RC. Nieco niesymetryczny przebieg (włączenie 1 sek, wyłaczenie 0,5 sek) ale się za to odróżnia od sąsiadów.


    No to ja do bramy zrobiłem jeszcze prościej. Kupiłem żarówkę LED 12W (te z tych lepszych na dobrej przetwornicy z dobrą filtracją) wstawiłem w szereg opornik THT 100 albo 50K (już nie pamiętam) 2W i też mruga. Scalak cyklicznie startuje w żarówce po doładowaniu kondensatorów na filtracji. Po rozładowaniu do minimalnego progu się wyłącza.
    Można różnie kombinować. Najważniejsze że działa oraz spełnia czyjeś oczekiwania. :)
  • #6
    Janusz_kk
    Level 32  
    Układ ma 3 wady
    1. Stopień skomplikowania i ilość elementów
    2. Brak kontroli prądu i zabezpieczenie przed zwarciem
    3. Brak kontroli ciągłości obwodu.
    Te wady wykluczają go jako zamiennik przerywacza.
  • #7
    spec220
    Level 21  
    Janusz_kk wrote:
    2. Brak kontroli prądu i zabezpieczenie przed zwarciem
    3. Brak kontroli ciągłości obwodu.
    Te wady wykluczają go jako zamiennik przerywacza.

    W klasycznych przekaźnikach (przerywaczach elektromagnetycznych z drutem dylatacyjnym) nie spotkałem takich zabezpieczeń...

    Janusz_kk wrote:
    1. Stopień skomplikowania i ilość elementów

    Co tu jest skomplikowanego? 4 tranzystory, w tym 2 wykonawcze (mocy) analogowy układ tego typu byłby bardziej skomplikowany gdyby właśnie posiadał dodatkowy moduły (kontrola przepalonej żarówki, czy też zab. od zwarcia)

    Ponadto:
    1) Na znanym portalu aukcyjnym spotkałem mnóstwo zamienników klasycznych przerywaczy które są oficjalnie nazwane zamiennikami, oraz sprzedawane pod taką postacią, a które również nie posiadają jakiejkolwiek kontroli linii, czy też innych zabezpieczeń pomimo faktu, że do swojej prawidłowej pracy potrzebują jeszcze masy (-) zasilania, a to już na pewno w wielu przypadkach może stanowić dodatkowy problem wiążący się z doprowadzeniem jednej żyły masowej...
    2) Głównym celem tematu jest:
    spec220 wrote:
    Celem poniższego zadania jest wspólna analiza oraz pobudzenie wyobraźni w zakresie projektowania układów elektronicznych w zakresie podstawom, na poziomie ZSZ (zasadniczej szkoły zawodowej).
  • #8
    Janusz_kk
    Level 32  
    spec220 wrote:
    W klasycznych przekaźnikach (przerywaczach elektromagnetycznych z drutem dylatacyjnym) nie spotkałem takich zabezpieczeń...

    To nie jest żaden "dylatacyjny" tylko bimetaliczny i w razie spalenia żarówki zmienia częstotliwość mignięć.

    Dodano po 1 [minuty]:

    A nowe elektroniczne które są chyba od 2000 roku w autach mają zabezpieczenia o których piszę, allegro i to co tam sprzedają nie jest w żaden sposób miarodajne.
  • #9
    spec220
    Level 21  
    Janusz_kk wrote:
    To nie jest żaden "dylatacyjny" tylko bimetaliczny i w razie spalenia żarówki zmienia częstotliwość mignięć.

    Ten też zmienia częstotliwość, z tym że w dół a nie w górę, a to jaka będzie charakterystyka odchyłki & obciążenie zależy od doboru samych podzespołów. Na filmie widać tą różnicę pomiędzy diodą, a żarówką. Nie jest ona aż tak duża, ponieważ układ został zrobiony w miarę możliwości symetrycznie. Ponadto większość najprostszych zamienników na allegro posiada zwykły 555 albo multiwibrator sterujący przekaźnikiem. (tam nie ma detekcji przepalonej żarówki)

    Janusz_kk wrote:
    To nie jest żaden "dylatacyjny" tylko bimetaliczny

    Ale kaka terminologia jak drut dylatacyjny też jest stosowana:
    https://esamochodoweczesci.pl/pages/przerywacz-kierunkowskazow,30-290.aspx
    http://pilczyn.webd.pl/1.pdf

    Janusz_kk wrote:
    A nowe elektroniczne które są chyba od 2000 roku w autach mają zabezpieczenia o których piszę, allegro i to co tam sprzedają nie jest w żaden sposób miarodajne.

    To co sprzedają, jest odpowiednikiem dla przekaźnika z 2 lub 3 wyprowadzeniami, czyli dla standardu sprzed 2000r.
  • #10
    redelektron
    Level 20  
    Witam. W kwestii "przerywaczy" tego typu to kiedyś Mera Lumel produkowała coś co się zwało GSM-420. Był to przerywacz na dwóch przekaźnikach R-15 (jeden z cewką 220VAC a drugi 110VDC), dwóch rezystorach MŁT (tak na oko to 0,5W i 1W), diodzie około 1A i jakimś "elektrolicie". Wszystko w jednej obudowie o wymiarach 8x6x10cm przystosowanej do montażu na płycie montażowej. Egzemplarz, który mam pochodzi gdzieś z końca lat '80. Działa identycznie przy żarówkach 15-250W. Nie jestem pewien czy miganie to jedyne zastosowanie tego układu bo ma więcej wyprowadzeń ale nie chce mi się nad tym zastanawiać...
  • #11
    spec220
    Level 21  
    redelektron wrote:
    Egzemplarz, który mam pochodzi gdzieś z końca lat '80. Działa identycznie przy żarówkach 15-250W.

    O ile założyć minimalne obciążenie 15W, to zrobienie takiego przekaźnika nie stanowi żadnego problemu...

    Przekaźnik z cewką 220VAC byłby przekaźnikiem wykonawczym, natomiast dobrze dobrany przekaźnik z cewką 110VDC sterowałby cewką przekaźnika 220VAC.
    Cewka przekaźnika sterującego byłaby zasilana poprzez jeden z jego styków NC (normalnie zamknięty) diodę, rezystor oraz równolegle wpięty kondensator do jego cewki (optymalnie dodatkowy równoległy rezystor dopasowujący wypełnienie czasów)
    Przekaźniki z cewką prądu stałego cechuje duża różnica pomiędzy minimalnym a maksymalnym napięciem przełączenia styków. :)

    Przy czym należy pamiętać iż nie będzie możliwe pełne wykorzystanie takiego przekaźnika dla szeregowego układu z dwoma wyprowadzeniami. Oczywiście mowa tu o wysterowaniu samego przekaźnika z cewką 220VAC.
  • #12
    grzegorzepj
    Level 10  
    Projekt pochwalam własne wykonanie małe i cieszy :D ale z doświadczenia wiem bo montowałem podobne układy szwagrowi w ciągnikach że nieopłacalne jest robienie takich układów u chinola taki układ kosztuje z 15zoli co prawda trzeba go zmodyfikować aby był głupoto odporny (zwarcia,odwrotna polaryzacja) ja dodałem zenera 10A i bezpiecznik 7,5 i śmiga do tej pory nawet na dwuch przyczepach pięknie miga wada jedna nie wykrywa spalonej żarówki
    Co do przewagi przekaźników z drucikiem to się naddają w buty wsadzić szwagier tego nakupił oj sporo
    Co do krytycznych komentarzy wogóle radzę się nie odnosić bo elektroda to miejsce gdzie nieliczne jednostki podpowiedzą ale krytyki to jest tyleeeeeeeeeee a jak urazisz zasłużonego łooo Panie
    Zastanawia mnie tylko czy wogóle jest konieczny ten radiator te chińskie przy obciążeniu 80W się nie grzały bynajmniej nie kojażę a napewno nie mają radiatora
  • #13
    spec220
    Level 21  
    grzegorzepj wrote:
    Zastanawia mnie tylko czy wogóle jest konieczny ten radiator te chińskie przy obciążeniu 80W się nie grzały bynajmniej nie kojażę a napewno nie mają radiatora

    Nie jest wymagany, zresztą wszystko jest w opisie, postach (wystarczy dokładnie poczytać)...

    grzegorzepj wrote:
    ale z doświadczenia wiem bo montowałem podobne układy szwagrowi w ciągnikach że nieopłacalne jest robienie takich układów u chinola taki układ kosztuje z 15zoli

    Ideą DIY nie jest jedynie sama reklama chińskich produktów... XD

    grzegorzepj wrote:
    co prawda trzeba go zmodyfikować aby był głupoto odporny (zwarcia,odwrotna polaryzacja) ja dodałem zenera 10A i bezpiecznik 7,5 i śmiga do tej pory

    Przeanalizuj dokładnie schemat, a sam się przekonasz, że to rozwiązanie też jest głupotoodporne (odwrotna polaryzacja)... Może właśnie mni. dlatego są te radiatory zamiast diody zenera??? (po co ci dioda zenera aż 10A)

    grzegorzepj wrote:
    Co do krytycznych komentarzy wogóle radzę się nie odnosić bo elektroda to miejsce gdzie nieliczne jednostki podpowiedzą ale krytyki to jest tyleeeeeeeeeee

    Jakoś mnie ta "konstruktywna krytyka" nie rusza...

    grzegorzepj wrote:
    wada jedna nie wykrywa spalonej żarówki

    Ideą tego rozwiązania było przedstawienie zamiennika przerywacza o 2 lub 3 wyprowadzeniach, oraz opisanie zasady jego działania. Zrobienie dodatkowych bajerów typu zab. od przeciążeń i zwarć + nastawna kontrola obciążenia z dodatkową sygnalizacją na pinie kontrolki nie stanowi większego wyzwania... Może kolega coś sensownego od siebie zaproponuje, bo pomysł z tą diodą zenera 10A jest że tak powiem: taki sobie...
  • #14
    grzegorzepj
    Level 10  
    Diodę dawałem w kierunku zaporowym czemu 10A? A to temu że w takich maszynach rolniczych gdzie uszkodzenia mechaniczne zdarzają się często to praktycznie natychmiast uległ by uszkodzeniu taki przekaźnik po odwrotnym połączeniu a nie trudno sobie wyobrazić uszkodzoną instalacje w traktorze Przekaźnika nie miałem zamiaru reklamować
    Warunki pracy tego zaprojektowanego układu są inne odniosłem się do zasady działania ja osobiście przekaźnik który zmontowałem od podstaw był na układzie 555 jako opóźnienie załączania czas działania przekaźnika był regulowany kondensatorami równolegle podłączonymi do przekaźnika
    Zabezpieczenia jakie dodałem do układu to mostek Greca (odwrotna polaryzacja)
    I stabilizator napięcia bodairze 9v(uszkodzenie regulatora napięcia alternatora skok napięcia do 18v )
    I zabezpieczenie prądowe oczywiście wszystko zmieściło się w tej aluminiowej obudowie po orginalnym przekaźniku
    Odnosząc się do tego projektu podoba mi się i osobiście nie zrobił bym lepiej
  • #15
    spec220
    Level 21  
    grzegorzepj wrote:
    Diodę dawałem w kierunku zaporowym czemu 10A?

    Ok. Ale czemu zenera? Przed odwrotną polaryzacją wystarczy zwykła dioda prostownicza 10A

    grzegorzepj wrote:
    Warunki pracy tego zaprojektowanego układu są inne odniosłem się do zasady działania ja osobiście przekaźnik który zmontowałem od podstaw był na układzie 555

    Na 555 robiłem różne cuda. Przerywacza samochodowego akurat nie robiłem, ponieważ temat byłby raczej mało ciekawy ze względu na durzą powtarzalność podobnych rozwiązań, no ale za to kiedyś zrobiłem taki (zamiennik) przerywacza z 4 wyprowadzeniami na kilku przekaźnikach monostabilnych sterowanych przez TL431... Układ również mógł pracować w szeregu z żarówką bez konieczności doprowadzania dodatkowej żyły minusowej (masy)

    grzegorzepj wrote:
    I stabilizator napięcia bodairze 9v(uszkodzenie regulatora napięcia alternatora skok napięcia do 18v )

    Układ który przedstawiłem też jest odporny na takie skoki. Powinien bezpiecznie wytrzymać 30V i krótki skok do 40V (patrząc po parametrach podzespołów oraz układu) Ale gwarancji nie dam, bo nie przeprowadziłem takich testów na "żywym organizmie"

    grzegorzepj wrote:
    Odnosząc się do tego projektu podoba mi się i osobiście nie zrobił bym lepiej

    Miało być prosto i w miarę do ogarnięcia dla początkujących podstawy energoelektroniki. :)
  • #16
    grzegorzepj
    Level 10  
    Przepraszam strzeliłem gafę dioda prostownicza 10A 😒 cały czas o niej myślałem a źle napisałem pozdrawiam

    Dodano po 1 [minuty]:

    Przepraszam strzeliłem gafę dioda prostownicza 10A 😒 cały czas o niej myślałem a źle napisałem pozdrawiam
  • #17
    W.P.
    Computer PSUs specialist
    Zrozumienie schematu podanego w #1 nastręcza trochę trudności, wobec czego postanowiłem go przerysować.
    Przekaźnik cykliczny lampy sygnalizacyjnej 12V/ 2 X 60W
    Mam wobec tego dwa pytania do autora;
    Czy D3 ma być włączona tak jak to wynika ze schematu?
    Czy jako Q3 nie sprawdziłby się lepiej tranzystor bipolarny?
  • #18
    spec220
    Level 21  
    W.P. wrote:
    Czy D3 ma być włączona tak jak to wynika ze schematu?

    Dzięki za uwagę. (poprawiłem)

    W.P. wrote:
    Czy jako Q3 nie sprawdziłby się lepiej tranzystor bipolarny?

    Szczerze powiedziawszy miałem taki wariant na myśli, ale nie testowałem ze względu na dodatkową upływność jaką by ten tranzystor wprowadzał a tym samym większą asymetrię...
    Efektywność można sprawdzić. Generalnie rozchodzi się o lawinę przełączeniową, a na bipolarnym Q3 być może uda się uzyskać większą stromość.
  • #19
    W.P.
    Computer PSUs specialist
    Nie mam teraz praktycznej możliwości sprawdzenia, ale intuicja podpowiada mi, że bipolarny, jako element z wyraźniej niż w MOS określonym progiem rozpoczęcia przewodzenia zapewniłby większą stromość załączania i wyłączania Q1.
    To mogłoby poprawić bilans strat na ciepło.
  • #20
    spec220
    Level 21  
    Nie neguję tego. Na pewno delikatnie przesunie się próg przełączenia ponieważ baza zaczyna nasycać się przy prądzie jaki popłynie dla nap. powyżej 0,5V natomiast bramka powyżej 2V. Jednak jak bardzo wpłynie to na sprawność samego układu, należałoby sprawdzić w praktyce. To co stwierdziłem to fakt w którym stromość punktu przełączenia zależy też od mocy tranzystora. (Max prąd obciążenia względem max prądu drenu). Te które zastosowałem są 20A, gdzie testy wykazały znacznie lepszą sprawność dla tranzystorów z max prądem drenu 80A które cenowo wypadły sporo taniej. Zastosowane tranzystory są Ze starych zapasów w dodatku drogie oraz trudniej dostępne.

    Szczerze powiedziawszy, to mam jeszcze pod ten układ nierozebranego pająka... O ile znajdę odrobiny chęci, to przetestowanie innego wariantu nie stanowi problemu...
  • #21
    W.P.
    Computer PSUs specialist
    spec220 wrote:
    Te które zastosowałem są 20A, gdzie testy wykazały znacznie lepszą sprawność dla tranzystorów z max prądem drenu 80A które cenowo wypadły sporo taniej. Zastosowane tranzystory są Ze starych zapasów w dodatku drogie oraz trudniej dostępne.
    Warto czasem odwiedzić punkt zbiórki elektrośmieci, ściślej rzecz ujmując miejsce, gdzie w/w urządzenia są rozbierane na "części pierwsze".

    Jedna stara płyta główna komputera stacjonarnego sprzed lat to kilka, kilkanaście markowych tranzystorów MOS o prądzie ok. 50A. Płytę można pozyskać za ok. 5 zł.
  • #22
    eurotips
    Level 38  
    Nie bez powodu do dnia dzisiejszego w przerywaczach stosowane są przekaźniki.
    Tutaj autor ratuje sytuację rezystorami szeregowymi na wyjściach.
    W przypadku lamp LED nigdy nie wiadomo jak układ się zachowa bo nie wiadomo jakie napięcie progowe będzie miała lampa, tzn ile diód jest w niej połączonych szeregowo.
    Moim zdaniem nie warto rezygnować z połączenia trzeciego zacisku do masy,
    oszczędzasz jeden kabelek a przybywa kupa problemów.
  • #23
    spec220
    Level 21  
    W.P. wrote:
    Warto czasem odwiedzić punkt zbiórki elektrośmieci, ściślej rzecz ujmując miejsce, gdzie w/w urządzenia są rozbierane na "części pierwsze".

    A to nie tylko tranzystory, bo też trafiają się fajne radiatory. Generalnie do zabawy, prób i testów można coś tam odzyskać, jednak docelowo te same parametry można dostać w mniejszych obudowach w nowszej technologii.

    eurotips wrote:
    Nie bez powodu do dnia dzisiejszego w przerywaczach stosowane są przekaźniki.
    Tutaj autor ratuje sytuację rezystorami szeregowymi na wyjściach.

    Taki rezystor można bez problemu zamontować w samej żarówce, albo na przewodach. Gorzej jak ktoś ma w samochodzie kontrolę przepalonej żarówki, wtedy LEDy mogą przysporzyć większego problemu, bo trzeba zainstalować większy rezystor bocznikujący.
    Przekaźniki, czy tranzystory to jest to bez różnicy. Wszystko zależy od konstrukcji układu.

    eurotips wrote:
    Moim zdaniem nie warto rezygnować z połączenia trzeciego zacisku do masy,
    oszczędzasz jeden kabelek a przybywa kupa problemów

    Przecież w przypadku tego rozwiązania też możesz doprowadzić masę o ile potrzebna. (jest to dokładnie pokazane na schematach możliwych połączeń układu)
