Wzmacniacz z książki Maciej Feszczuk, Pytanie o schemat i parowanie tranzystorów

liseczq 24 Nov 2021 22:58 483 14
  • #1
    liseczq
    Level 21  
    Witam

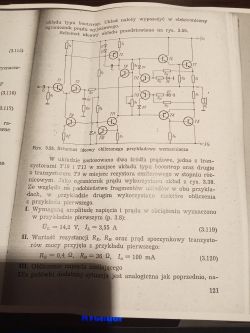

    Składam wzmacniacz z Książki Macieja Feszczuka. Jest to przykładowy schemat wzmacniacza.

    Przeczytałem całą książkę Macieja Feszczuka - Wzmacniacze Elektroakustyczne, ale wciąż nie mogę zrozumieć jeden rzeczy...

    Na pewno względem wzmocnienia muszą być sparowane tranzystory:
    T1 oraz T2 - para różnicowa
    T6 oraz T4 - drivery końcówki mocy
    T7 oraz T5 - końcówka mocy.



    Natomiast nie wiem za bardzo nic o pozostałych.

    T8 na pewno nie - odpowiada za prąd spoczynkowy.
    T12 oraz T13 - również nie, one są od zabezpieczenia stopnia mocy.

    Które z pozostałych tj. T9, T10, T11 oraz T3 winny być sparowane względem siebie ?

    Wzmacniacz z książki Maciej Feszczuk, Pytanie o schemat i parowanie tranzystorów

    Zbliżony schemat, obliczony dla innych parametrów jest w książce P. Witorta - Układy Amatorskich Wzmacniaczy.
