Siemens S7-1200 CB1241 -> ModBus -> Sumator tensometryczny

trolodk 25 Nov 2021 13:58 174 10
SterControl
  • #1
    trolodk
    Level 6  
    Dzień dobry,

    próbuję połączyć się sterownikiem Siemens S7-1200 z modułem (signalBoard) CB1241 za pomocą ModBusa z sumatorem tensometrycznym firmy Wobit ADT42-i.
    Brak odzewu. Prędkość, parzystość, bity danych, bity stopu i adresy są ustawione tak samo.
    Ciągle mam błąd 80C8 - "Slave timeout. Check the baud rate, parity and the connectors on the slave. Próbowałem naturalnie zmieniać baudy i adres slave'a - ten sam rezultat.
    "

    Nie jestem pewny dwóch rzeczy:
    1. połączenia kablowego (skrętka - jedna para jako A i B + wyrównanie mas)
    2. programu (choć prościej chyba się nie da.

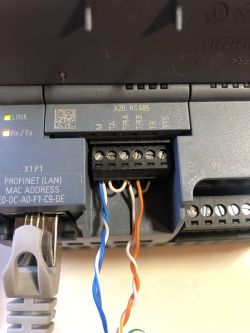

    ad 1. W sumatorze sprawa jest jasna - jedna żyła do A, druga do B, natomiast w płyce CB1241 z tego co znalazłem w Internecie żyła A wpięta jest do T/RA, żyła B do T/RB, a oprócz tego przy samym sterowniku są krótkie mostki między TA i T/RA i między TB i T/RB.
    Siemens S7-1200 CB1241 -> ModBus -> Sumator tensometryczny
    ad 2. Obrazki w załączniku.
    Siemens S7-1200 CB1241 -> ModBus -> Sumator tensometryczny
    Proszę o pomoc, bo utknąłem od wczoraj i nie wiem jak ruszyć z miejsca.

    Pozdrawiam.
