Power Profiler Kit II - mały i użyteczny analizator prądu zasilania.

zgierzman 10 Dec 2021 20:41 1806 15
Tespol
  • Power Profiler Kit II - mały i użyteczny analizator prądu zasilania.

    O pomiarach prądów małych i dużych było już sporo powiedziane, ale co zrobić, kiedy potrzebujemy mierzyć prądy o dużej dynamice, zmieniające się od od pojedynczych µA do setek mA? Na przykład pobór podczas wybudzenia jakiegoś układu z głębokiego uśpienia i włączenia WiFi?

    Dzięki uprzejmości znajomego miałem okazję pobawić się urządzeniem Power Profiler Kit II od Nordic Semiconductor.

    Według deklaracji producenta oferuje ono pomiar prądu od 200 nA do 1 A, szczegóły techniczne, schematy itp. dostępne są tutaj:
    https://www.nordicsemi.com/Products/Development-hardware/Power-Profiler-Kit-2
    Dorzucam też dokumentację w formie załącznika dla tych, którym nie chce się grzebać na stronie producenta, a chcą poznać szczegóły budowy tego gadżetu.

    Na pierwszy rzut oka urządzenie wygląda na bardzo solidne DIY, z pewnością do wykonania przemysłowego czy laboratoryjnego sporo mu brakuje. Wszystkie złącza to goldpiny, popularne właśnie w samoróbkach albo sprzęcie z Aliexpress. No, ale nie jest to sprzęt za tysiące dolarów, jak jakieś Keysighty czy inne HP, więc nie ma co wybrzydzać. Cena w Mouser to ok 400 PLN.

    Software jest przyjemny dla oka, działa płynnie i robi robotę. Mnie spodobała się funkcja ZOOM. Podczas kręcenia kółkiem myszki wykres rozciąga się i zwęża na boki, jednocześnie automatycznie skalowana jest oś Y. Można to zablokować, wtedy kręcenie kółkiem działa tylko na oś X. Oczywiście jest też kursor, możliwość zapisu danych do pliku, zapisu wykresu w postaci grafiki, itp.

    PPK2 może mierzyć prąd podawany z zewnętrznego źródła (np. bateria), ale również sam może być źródłem zasilania. Napięcie wyjściowe może zawierać się w zakresie 0,8 - 5 V. To bardzo wygodne, bo zmniejsza plątaninę przewodów. W skrajnym wypadku podłączamy badany układ dwużyłowym kabelkiem i to wszystko.

    Do dyspozycji jest też ośmiobitowe wejście cyfrowe, które może pomóc w ustalaniu punktów w czasie. Jeśli nasz układ na przykład zaczyna jakieś obliczenia, to zmieniając stan jakiegoś pinu I/O możemy zaznaczyć ten moment, a potem na wykresie zobaczyć, czy wpłynęło to na pobór prądu.

    Pora więc na test praktyczny, bo to Tygryski lubią najbardziej. Wyciągnąłem swój klon nadajnika do termometru zaokiennego i podłączyłem do PPK2. Miałem kilka pinów I/O wolnych, więc podpiąłem wejścia cyfrowe, ale okazało się to niepotrzebne.

    Power Profiler Kit II - mały i użyteczny analizator prądu zasilania.

    Jako źródło zasilania pracuje PPK2 z napięciem wyjściowym 3,3 V. Termometr to: ATTiny84, czujnik STS30 i jakieś chińskie radio 433 MHz.
    Procesor jest w stanie IDLE, bo inaczej trudno go wybudzić i nie działają liczniki, a pomiar czasu w trakcie uśpienia jest kluczowy.

    Już po chwili na ekranie miałem taki oto obrazek. Widać z niego, że średni pobór prądu to 6,68 mA, maksymalny 44,77 mA, ładunek pobrany ze źródła to 4,28 mC, a całość trwała mniej niż 500 ms.

    Power Profiler Kit II - mały i użyteczny analizator prądu zasilania.

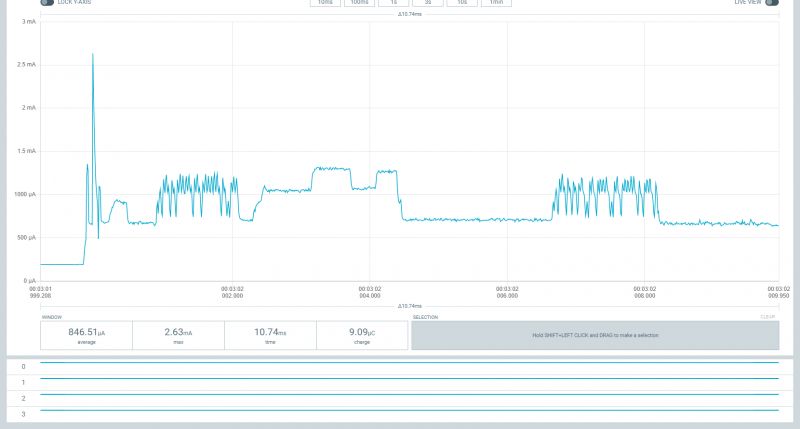

    Wszystko jest jak na dłoni, zoomując można oglądać poszczególne fazy aktywności termometru.

    Początek, to wybudzenie z IDLE (pobór prądu ok 200 µA, co jest zgodne z darasheet, który mówi, że dla zegara 1 MHz, zasilania 3 V prąd wynosi 0,075 - 0,2 mA)
    Czujnik zasilany jest z pinu kontrolera, ale nie widać momentu jego włączenia.
    Dalej są drobne szpilki, to jest transmisja do czujnika temperatury.
    Następnie szersze schody - to z pewnością okres przetwarzania czujnika.
    Znów szpilki, czyli transmisja podczas której odbieram zmierzoną temperaturę.
    Po wyłączeniu czujnika kontroler przygotowuje ramkę do wysłania, i tu można dopatrzeć się różnicy w poborze prądu z czujnikiem włączonym i wyłączonym. Linia pomiędzy przetwarzaniem danych przez czujnik a drugą transmisją jest nieznacznie wyżej niż ta po wyłączeniu czujnika. Raptem 10 czy 20 µA... :-)

    Power Profiler Kit II - mały i użyteczny analizator prądu zasilania.

    Następnie włącza się radio i rozpoczyna nadawanie ramki. Włączenie radia to spory pik, a w czasie transmisji całkowity pobór prądu to średnio 10 mA.

    Power Profiler Kit II - mały i użyteczny analizator prądu zasilania.

    Po wyłączeniu radia procesor jeszcze chwilę działa, ponieważ wysyła dane softwarowym UARTem. Na poniższym obrazku, na dole, widać transmisję na kanale cyfrowym, bo jedno z cyfrowych wejść PPK2 podpiąłem właśnie do tego pinu.
    I po tej sekwencji kontroler znów przechodzi w stan IDLE.

    Power Profiler Kit II - mały i użyteczny analizator prądu zasilania.

    Jak napisałem, pomiary można zapisać w formie plików graficznych, oraz zachować dane do dalszej analizy - w formacie .ppk właściwym dla tego programu, lub wyeksportować do .csv

    Warto wspomnieć, że oprócz logera jest jeszcze tryb REAL TIME, ale w powyższym zastosowaniu jest on mało użyteczny. Albo po prostu nie umiem z niego korzystać. Trudno mi nawet było się zorientować, jak on konkretnie działa, bo szerokość okna to maksymalnie 55 ms, a odświeżane ono jest kiedy prąd przekracza nastawioną wartość. Można też włączyć tryb "single" i wtedy działanie jest analogiczne do trybu "single" w oscyloskopie.
