DIY - wariacja na temat Unitry ZG15C

jupas 16 Dec 2021 11:12 2793 16
  • DIY - wariacja na temat Unitry ZG15C
    Ponieważ padły mi kolumienki do komputera, a przy okazji upomniał się o naprawę wygrzebany kiedyś na którejś aukcji unitrowski wzmacniacz pojawił się pomysł, żeby to ze sobą połączyć i odbudować od zera kolumienki ZG15C, tym bardziej, że na jakiś swój nowy początek czekały tez zregenerowane głośniki GDN 16/15. Pomysł był taki, żeby kupić tez na aukcji obudowy po w/w kolumnach, tamże kupić też głośniki GDW 9/15 stosowane w tych kolumnach. Oba pomysły padły w przypadku obudów ze względu niekorzystny stosunek cena/stan obudów możliwych do kupienia oraz cenę dostępnych głośników wysokotonowych. Cóż - jak się nie ma co się lubi... itd. Dokonałem zatem zakupu płyt w jednym z marketów budowlanych, tam zostały od razy przycięte na wymiar formatek z których można było złożyć obudowy ZG15C. Sama budowa nic ciekawego, wkręty, klej i szpachla, później szlifowanie, otwór pod niskotonowy wycięty wyrzynarką, pod wysokotonowy otwornicą do wiertarki, podobnie jak otwór pod terminal. Ten ostatni to odstępstwo od klasyki, bo oryginalnie ZG15C miały po prostu kabel wyprowadzony przez otwór, ale pomyślałem, że to rozwiązanie rodem z zamierzchłej przeszłości i terminal będzie lepszym pomysłem tym bardziej, że to nie renowacja tylko wariacja na temat kolumn Unitry. Calość, żeby była w klimacie, oklejona okleiną samoprzylepną, która dobrych parę lat temu pozostała mi z oklejenia szafek w kuchni :) Problem z głośnikiem wysokotonowym rozwiązało przejrzenie portali aukcyjnych, znalazłem na niej Monacora, konstrukcji podobnej jak GDW (czyli nie kopułkę, nie tubę tylko membranę) charakterystyka wg mnie była zadowalająca, mocowo też mniej więcej pasował, cena tez była ok, więc po zakupie został zamontowany. Podobnie jak w oryginale nie ma zwrotnicy, wysokotonowy podłączony przez kondensator - tu różne wartości były sugerowane na forach od 2,2uF do 4,7uf, dałem pośrodku 3,3uF. Gra nie najgorzej, rzeczywiście jak to jest na forach brzmienie ze względu na specyficzny wysokotonowy jest inne, nie tak zaznaczające jak w przypadku kopułki, nie mówiąc już o tubie. Purystom przypominam że to wariacja a nie renowacja, która miała trzymać się w klimacie starej Unitry.

    Koszty - formatki z płyty MDF 12 mm wraz z przycięciem na wymiar w granicach 80 zł
    Głośnik niskotonowy miałem zregenerowany samodzielnie
    Głośnik wysokotonowy kupowałem wtedy cos po 24 zł/szt czyli około 50 zł
    Terminal, kondensator, okablowanie miałem
    Czyli w sumie w granicach 130 zł za dwie kolumny. Rzecz gustu czy opłacalne czy nie, ja po prostu potrzebowałem jakichś kolumienek, a że coś tam miałem, coś mi zaświtało w głowie, zbudowałem doświadczenia kolejnego nabywając.

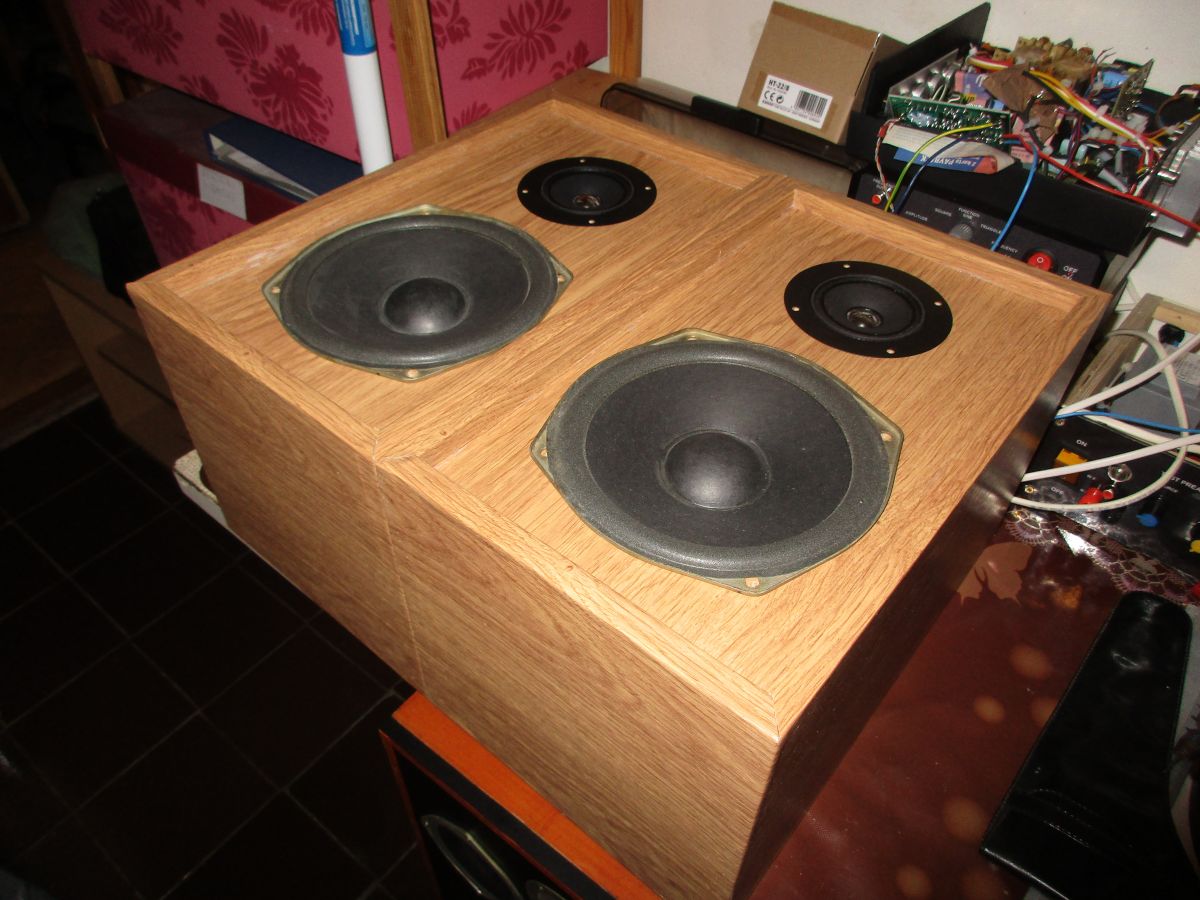

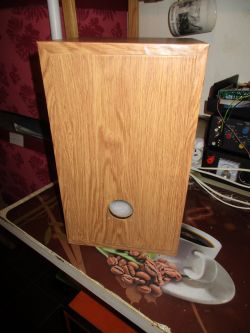

    Na zdjęciach trochę gotowców - jakoś jak podłączyłem zapomniałem zrobić. Gra to z WS 301 Trawiata, z którego bebechów został tylko oryginalny przedwzmacniacz z selektorem, takim go kupiłem, dodałem mu końcówkę na TDA 2050 zasilaną tak, żeby miał odpowiednia moc do tych kolumn i żeby nie wypluły membran. Na zdjęciach trochę więcej, pozdrawiam.
    DIY - wariacja na temat Unitry ZG15C DIY - wariacja na temat Unitry ZG15C DIY - wariacja na temat Unitry ZG15C DIY - wariacja na temat Unitry ZG15C DIY - wariacja na temat Unitry ZG15C DIY - wariacja na temat Unitry ZG15C DIY - wariacja na temat Unitry ZG15C

    Cool? Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    jupas
    Level 10  
    Offline
    jupas wrote 9 posts with rating 10, helped 0 times. Live in city rzeszów. Been with us since 2009 year.
  • #2
    freebsd
    Level 39  
    Elegancko wyszło. Może Kolega pokusi się jeszcze w przyszłości o zwrotnice do tych kolumn :-)
  • #3
    jupas
    Level 10  
    Dzięki. Zastanawiałem się nawet nad prostą zwrotnicą ale że to konstrukcja ze wskazaniem na max wykorzystania tego co się ma znalazło w zasobach albo po taniości da się kupić więc ostatecznie zostało bez. Ale kto wie może w perspektywie przynajmniej jakaś cewka na niski... Do rozważenia po bardziej szczegółowym posłuchaniu.
  • #4
    katakrowa
    Level 22  
    jupas wrote:
    Dokonałem zatem zakupu płyt w jednym z marketów budowlanych, tam zostały od razy przycięte na wymiar formatek z których można było złożyć obudowy ZG15C. Sama budowa nic ciekawego, wkręty, klej i szpachla, później szlifowanie, otwór pod niskotonowy wycięty wyrzynarką, pod wysokotonowy otwornicą do wiertarki, podobnie jak otwór pod terminal.


    Nowe płyty, szpachla, szlifowanie... Dlaczego zatem tak strasznie wygląda ta okleina? Jakieś wytarcie, fale, krzywo.
    Co poszło nie tak? Skoro było zaszpachlowane i szlifowane to może lepiej było to zwyczajnie wałkiem pomalować... Byłoby lepiej i estetyczniej.

    DIY - wariacja na temat Unitry ZG15C
  • #5
    LEDówki
    Level 33  
    Nie rozumiem użycia słowa formatka. Może to kolega wyjaśnić? Spotkałem się z użyciem tego słowa do określenia formularza, ale tutaj nie pasuje ani kontekst ani znaczenie. W takim razie, co Autor miał namyśli pisząc
    Quote:
    Dokonałem zatem zakupu płyt w jednym z marketów budowlanych, tam zostały od razy przycięte na wymiar formatek z których można było złożyć obudowy ZG15C.
  • #7
    jupas
    Level 10  

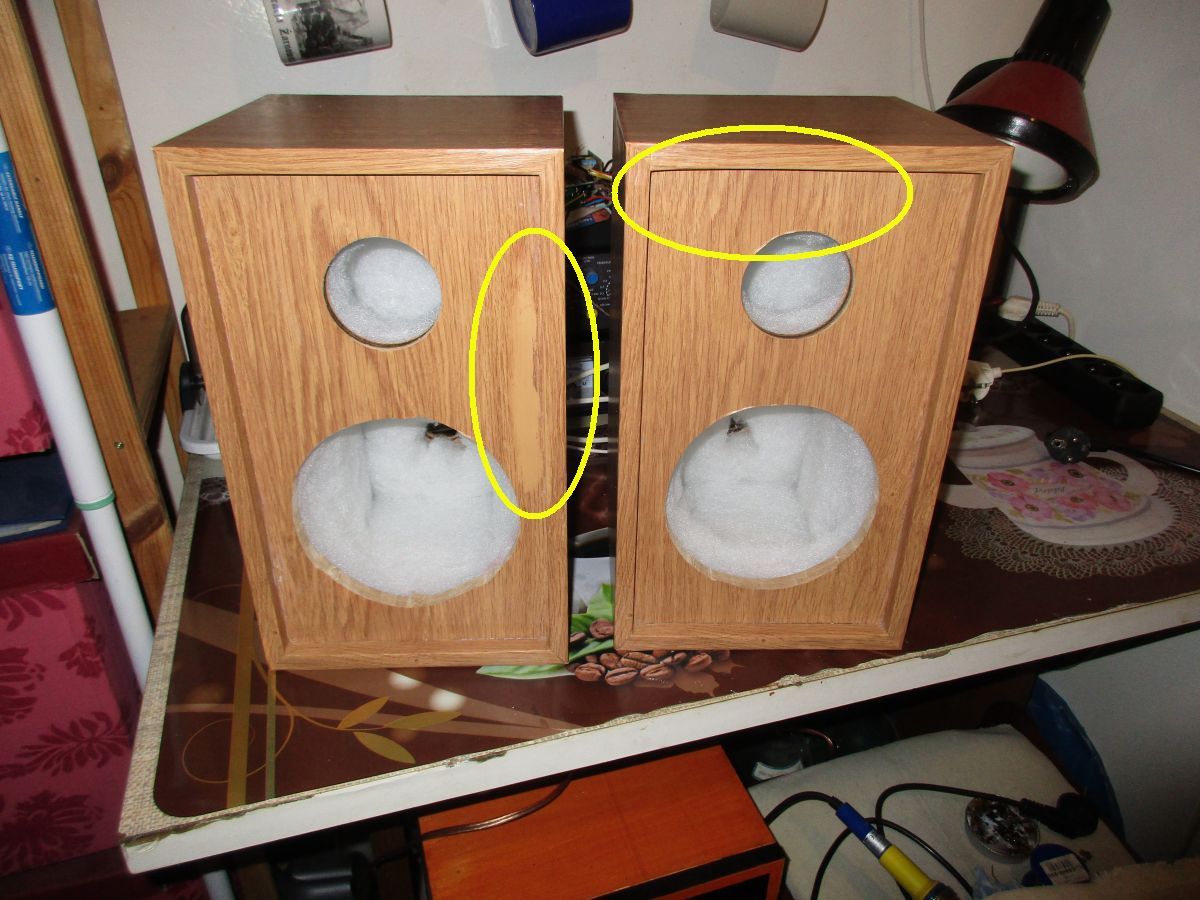

    Już odpowiadam, w sprawie formatki - pojecie zapożyczone trochę z modelarstwa, trochę z majsterkowania, w praktyce najkrócej oznacza kawałek materiału najczęściej drewna, sklejki, metalu o określonym wymiarze. Może neologizm trochę, ale używany, wystarczy otworzyć np. znany powszechnie serwis aukcyjny, formatek tam dostatek pod ta nazwą. A że dyskusje o nazwie i jej używaniu się toczą świadczy choćby temat z innego forum https://www.cnc.info.pl/co-to-jest-formatka-t55536.html . Co do estetyki - musiałem w tym miejscu podkleić okleinę na zagięciu klejem, bo sama okleina nie trzymała. Przy dociskaniu trochę go podciekło właśnie na to miejsce, przy próbie usunięcia go chemią (na ten klej woda nie jest skuteczna) niestety wzór na okleinie uległ wytarciu. Rzeczywiście maskownice planowane więc te zaznaczone przez Kolegę nierówności będą przykryte. Nie przesadzałbym z falami i krzywością, rzeczywiście można się gdzieś tam nierówności dopatrzeć, ale chyba nie ma tak, że całość jest krzywa, pofalowana i - jakby powiedział klasyk - w ogóle do .... Krytykę przyjmuje oczywiście, po to jest forum. Oklejanie okleiną z dwóch powodów - wspomnianego już założenia "po taniości" a okleinę po prostu miałem do wykorzystania, z drugiej - chęcią zachowania klimatu oryginalnej Unitry. Pozdrawiam.
