Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób

p.kaczmarek2 04 Jan 2022 02:48 3621 20
  • Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Witajcie moi drodzy.
    Dzisiaj przedstawię prosty sposób na zastąpienie dowolnego pilota IR telefonem komórkowym. Sposób ten będzie opierać się o bramkę IR sparowaną z aplikacją Tuya. IR Remote od Tuya współpracuje zarówno z telefonami z systemem Android, jak i z iOS oraz jest w stanie dowolnie "nauczyć się" kodów IR naszego pilota, więc nie ma raczej takiej sytuacji, że nasz telewizor (czy tam dowolne inne urządzenie) nie jest wspierane. Czy wszystko zadziała tak jak powinno, dla utrudnienia dzisiaj na iOS? Przekonajmy się.

    Zakup IR Remote Controller
    Produkt znalazłem pod hasłem "For Tuya WiFi IR Smart Home Infrared Universal Voice Control Controller for TV" za jakieś około 15$ czyli 60 zł, poniżej zrzut ekranu z jednej z ofert sprzedaży (ale nie tej co kupowałem, gdyż kupowałem produkt kilka miesięcy temu):
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Produkt cechuje:
    - zasilanie z 5V z USB poprzez złącze micro USB
    - komunikacja z serwerami Tuya i naszym telefonem poprzez WiFi
    - maksymalny pobór mocy/prądu 0.55W/110mA (zdaniem producenta)
    - kąt IR - 360° (zdaniem producenta)
    - zasięg IR - do 7 metrów (zdaniem producenta)
    - zasięg WiFi - do 45 metrów (zdaniem producenta)
    Produkt jest w stanie "nauczyć się" dowolnych przycisków z pilota IR, jak również posiada bazę już nauczonych pilotów (przez innych użytkowników). Można wspierać jednocześnie wiele pilotów.

    Zawartość zestawu
    Na opakowaniu nie widzę żadnych konkretnych nazw/modeli określających ten produkt, a szkoda:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    W zestawie dostajemy przewód USB:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Instrukcja:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Złącze micro USB schowane jest na spodzie:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Przycisk reset to ten wielki czarny punkt na wierzchu urządzenia.
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    (Ta latarka to po prostu power bank, zastępuje mi zasilacz 5V.)



    Test działania z iOS
    Zazwyczaj testowałem urządzenia Smart na Xiaomi z systemem Android, ale tym razem dla odmiany sięgnąłem po iPhone (względnie nowy model, chyba 8).

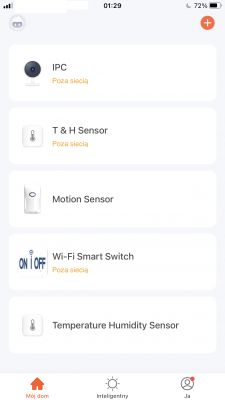

    Aplikację Tuya już miałem zainstalowaną:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Urządzenie znajdujemy w kategorii "Inne produkty" pod nazwą "Smart IR":
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób

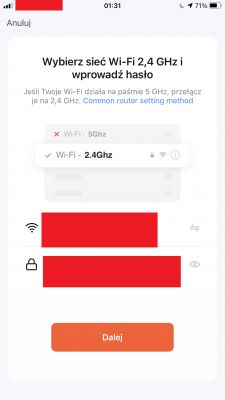

    Aby dodać urządzenie musimy podać namiary na nasze WiFi:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Następnie je zresetować, potwierdzić:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Dodane - bez problemów:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Po wejściu w urządzenie musimy dodać pierwszy odbiornik IR:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Mamy do wyboru szeroką gamę różnych typów urządzeń, nie tylko telewizory:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób

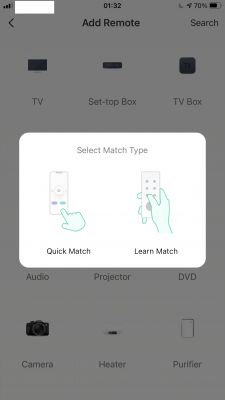

    Mamy dwa rodzaje "uczenia" bramki - Quick Match i Learn Match.
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Quick Match działa tak, że tylko "pokazujemy" bramce wybrane klawisze, a ona sama próbuje dopasować rodzaj urządzenia z bazy danych.
    Learn Match działa tak, że od 0 "pokazujemy" bramce wszystkie klawisze.
    Bramka dość mocno sugeruje nam Quick Match, ale zdecydowałem się na Learn:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Celujemy pilotem z bliska:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    (swoją drogą niezbyt ten pilot ładnie wygląda, ale na szczęście to z telewizora "warsztatowego")

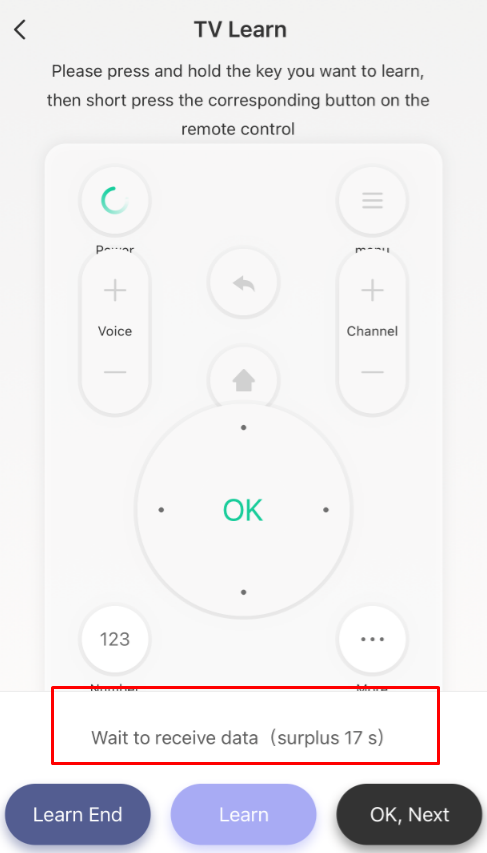

    Teraz jest coś nieco mniej intuicyjne - musimy najpierw dłużej naciskać na ekranie telefonu przycisk, poczekać aż aplikacja nas poprosi by wcisnąć przycisk na pilocie i potem ręcznie zmienić przycisk który uczymy na następny.
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Są też dodatkowe przyciski:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Po skompletowaniu możemy zapisać projekt pilota i opcjonalnie udostępnić go dla innych:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    I od tej pory mamy go na liście:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Tak wygląda nasz wirtualny pilot:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Sprawdzałem - działa bez zarzutów. Telewizor reaguje natychmiastowo na naciśnięcia na telefonie.

    Jeśli chodzi o tworzenie pilota, to była jeszcze opcja ręcznego przeglądania listy odbiorników IR (chyba tych tworzonych przez użytkowników) - niezbyt ją polecam, lista zawiesiła mi iPhone za dość duże pieniądze na dobre kilka sekund, czy to nie powinno ładować się w tle?
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób

    Automatyzacje dla bramki IR?
    Na koniec trzeba wspomnieć, że oczywiście wszystkie automatyzacje, scenariusze, wyzwalacze itp. z Tuya działają też dla bramki IR. Oznacza to, że możemy dowolnie programować zdarzenia, np. automatycznie włączać telewizor o danej porze, albo wyłączać gdy wykryjemy np. zamknięcie drzwi, itp. itd:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób

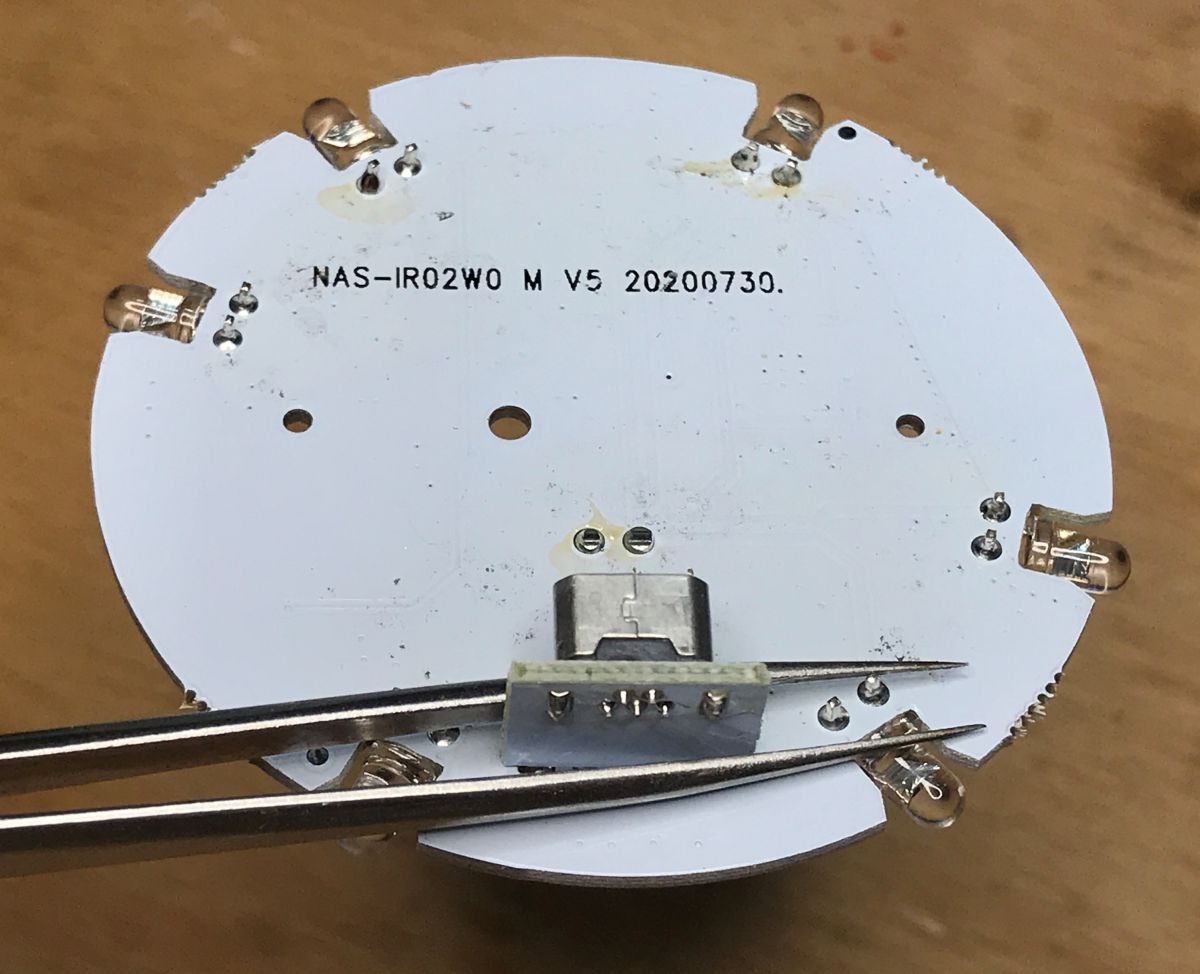

    Kilka fotek ze środka
    Co prawda nie jesteśmy w dziale "Wnętrza urządzeń", a do kwestii tej bramki IR jeszcze zamierzam wrócić w osobnym temacie, gdzie spróbuję wgrać do niej Tasmotę i uniezależnić ją od serwerów producenta, ale i tak pozwolę tu sobie umieścić kilka zdjęć jej środka:
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób
    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób

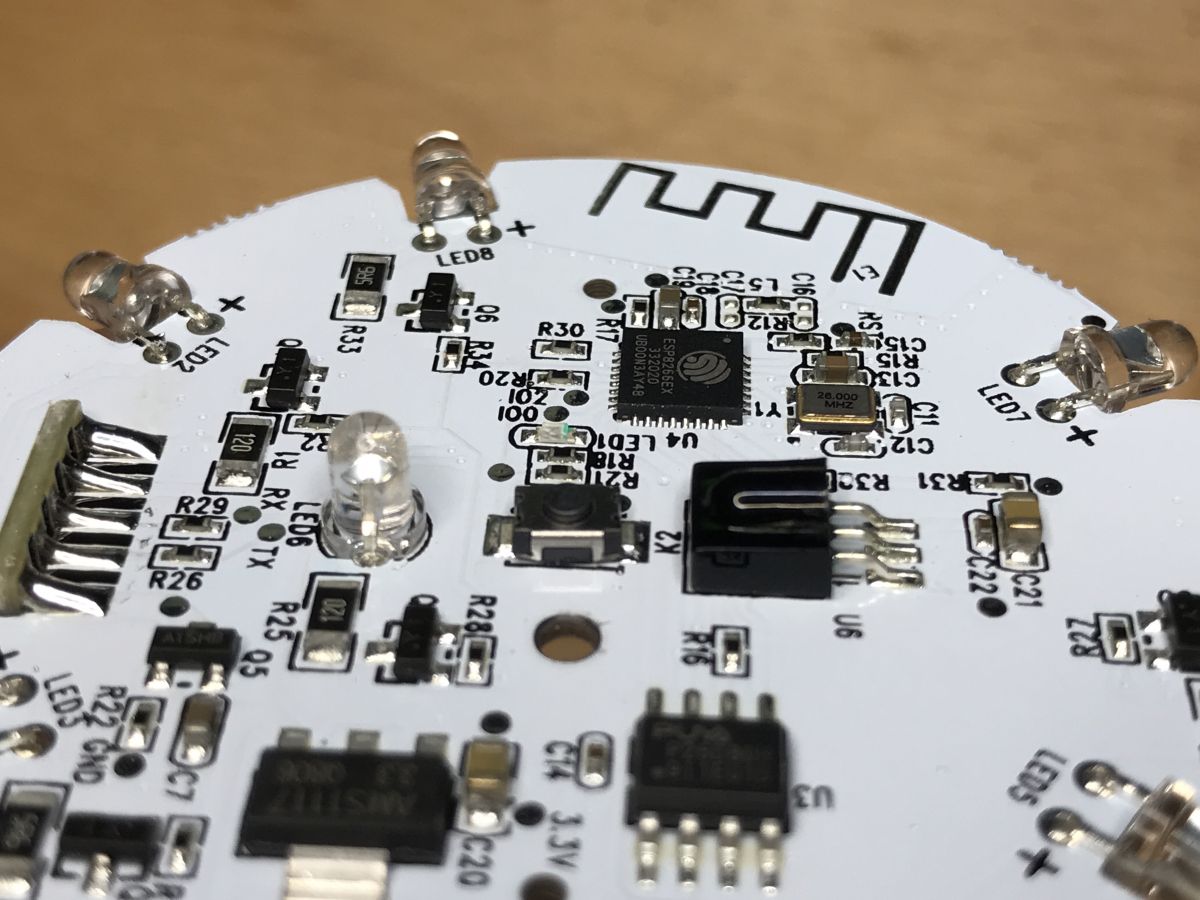

    ESP8266 z rezonatorem 26MHz i z pamięcią P25D80H, kilka tranzystorów (A1SHB, Y1), LDO AMS1117 aby uzyskać 3.3V z 5V z USB. Co do IR to kilka nadajników i jeden odbiornik. Brak zaskoczeń.

    Podsumowanie
    Ten produkt bardzo mi się spodobał. Nie było żadnych problemów z konfiguracją, a sterowanie telewizorem (i resztą urządzeń na pilota, dekoderem, odtwarzaczem DVD, czy tam zestawem audio) przez telefon naprawdę ułatwia życie. Trzeba tu jeszcze nadmienić, że jedno urządzenie Tuya może mieć wiele użytkowników na telefonach, więc teraz każdy domownik automatycznie dostaje swój "wirtualny pilot". A im więcej pilotów mieliśmy w salonie tym lepiej - bo teraz wszystkie mogą być w jednym miejscu.
    Oczywiście jest tu jeszcze kwestia prywatności i tego, że serwery Tuya mogą zbierać informacje o tym jakie klawisze wciskamy na wirtualnym pilocie, ale tym zamierzam zająć się wkrótce gdy spróbuję wgrać Tasmotę na ESP ze środka...
    Dodatkowym plusem tego produktu jest to, że telewizor reaguje na przyciski dość szybko a produkt jest w stanie działać dalej jak tymczasowo nie ma internetu (tj. jak nasze WiFi w całości jest odłączone od internetu, jeśli samo WiFi wyłączymy to oczywiście produkt nie zadziała).
    Swoją drogą, to też działa w drugą stronę - produkt pozwoli nam posterować telewizorem nawet gdy będziemy na drugim końcu świata (o ile mamy dostęp do Internetu), ale to akurat nie wiem czy jest plusem...
    Co sądzicie o tego typu gadżecie, czy Waszym zdaniem warto "wgrać" wszystkie piloty z salonu "do telefonu"? Ile takich pilotów w salonie macie?

    Cool? Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    p.kaczmarek2
    Level 26  
    Offline
    p.kaczmarek2 wrote 1393 posts with rating 2982, helped 94 times. Been with us since 2014 year.
  • #2
    remiorn
    Level 18  
    Wszystko fajnie, tylko po co jakiś dodatkowy gadżet?
    Do użycia telefonu jako pilota wystarczy sam telefon i aplikacja pilota (jedna z wielu). Jakoś nie wyobrażam sobie obecnie telefonu bez IR.
  • #3
    bsw
    Level 18  
    Dawno temu wymyśliłem sobie coś takiego. Chciałem to zbudować na module WiFi NodeMCU LoLin (z procesorem ESP8266). Jeśli chodzi o hardware to wystarczyło by dolutować diodę IR oraz scalony odbiornik TSOP (dla nauki). Programuje się toto w Arduino IDE - prosty serwerek www i dalej powinno być z górki.
    Ale... jak jest więcej programowania niż lutowania to jakoś się nie chce i pomysłu nie zrealizowałem...
    A tu proszę - są już gotowce.

    BTW:
    Mam telefon z IR (RedMi 8) ale używanie tego jako pilota jest upierdliwe bo trzeba nim celować a wtedy nie widać co się "klika"...
  • #4
    p.kaczmarek2
    Level 26  
    remiorn wrote:

    Do użycia telefonu jako pilota wystarczy sam telefon i aplikacja pilota.


    Ani mój iPhone (ten użyty z tematu) ani stosunkowo niedawno kupiony RealMe przez osobę z rodziny zdecydowanie nie mają IR, więc trochę nieprawdziwie przedstawiasz sytuację na rynku. A o słabszych telefonach z niższych półek (takie używają u nas nieco starsze osoby) już nawet nie wspominam...
  • #5
    krzbor
    Level 23  
    p.kaczmarek2 wrote:
    ESP8266 z rezonatorem 26MHz i z pamięcią P25D80H, kilka tranzystorów (A1SHB, Y1), LDO AMS1117 aby uzyskać 3.3V z 5V z USB. Co do IR to kilka nadajników i jeden odbiornik. Brak zaskoczeń.

    Właśnie, że duże zaskoczenie - ostatnio trudno coś znaleźć z ESP8266. Jak będziesz robił opis "Wnętrza urządzeń" to koniecznie zlokalizuj jakie GPIO sterują diodami i gdzie podłączony jest odbiornik i przycisk. Na płytce są pady oznaczone Rx i Tx - mam nadzieję, że służą do tego co myślę. Pozostaje jeszcze kwestia GPIO0 do programowania (może przycisk?)
    Osobiście uważam, że urządzenie ma duży potencjał, ale niekoniecznie jako pilot uniwersalny na komórkę. Może służyć do automatyzacji urządzeń sterowanych przez IR. Przykład - mam na strychu klimatyzację podłączoną do DGP. Klimatyzacja sterowana przez pilota. Początkowo miałem przedłużacz kablowy IR, ale po zmianie mebli brzydko to wyglądało. Kupiłem przedłużacz radiowy na 433MHz - ale odbiera taką ilość "śmieci", że udało mu się przez przypadek załączyć klimatyzator. Prezentowane tutaj urządzenie rozwiązuje problem, wgrywam własny soft, koduję załącz i wyłącz, a całością steruję przez sieć.
  • #7
    bsw
    Level 18  
    ladamaniac wrote:
    Pasuje najpierw sprawdzić, czy nasz "chytry" telewizor nie ma obsługi przez smartfon via lokalna WiFi. Niektóre LG tak mają.

    Mój stareńki samsung też ma.
    Ale pilot to nie tylko tv ale też dvd, audio, dekoder, itd. A teraz jeszcze trzeba sobie dokupić kolejne urządzenie do odbioru naziemnej. Pilotów przybywa...
  • #8
    forest1600
    Level 17  
    p.kaczmarek2 wrote:
    Ani mój iPhone (ten użyty z tematu) ani stosunkowo niedawno kupiony RealMe przez osobę z rodziny zdecydowanie nie mają IR, więc trochę nieprawdziwie przedstawiasz sytuację na rynku. A o słabszych telefonach z niższych półek (takie używają u nas nieco starsze osoby) już nawet nie wspominam...


    Redmi Note 7 ma IR i bez problemu obsługuję nim kilka TV, głośniki przy komputerze, czy klimatyzację w pracy.
  • #9
    pawelr98
    Level 39  
    Kiedyś w smartfonach te IR się pojawiło, ale to chyba była trochę "przejściowa moda" bo producenci potrzebowali jakieś "wow" we flagowych modelach.

    Galaxy S5 miało, moje obecnie Xiaomi Mi5X (A1 tylko inny soft) też ma.
    Teraz jak widzę, to trochę nowych telefonów jeszcze to ma i to wcale nie jakichś budżetowych bo m.in Mi10 Pro 5g posiada.

    Raczej używałem do sprzętów ze zgubionym/rozładowanym pilotem lub do sprzętów które nie należały do mnie jak klimatyzacje i rzutniki (można było podczas długich przerw oglądać filmy w salach wykładowych :D).
  • #10
    p.kaczmarek2
    Level 26  
    krzbor wrote:

    Właśnie, że duże zaskoczenie - ostatnio trudno coś znaleźć z ESP8266.

    Aż tak źle jest? Nie wiem gdzie kupujesz te urządzenia, ja kupuję różnych producentów z zamiarem trafiania na WB2S/WB3S i inne z BK7231 (powody tutaj), tudzież na XR809, a jakoś ciągle trafiam na ESP...

    A co do samego teardownu, to być może spróbuję narysować cały schemat i uruchomić Tasmotę na tym produkcie z tematu, ale nie wiem, bo też już mam w kolejce nieco "bogatsze" produkty Smart Home do opisania:
    Spoiler:

    Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób Telefon komórkowy w roli pilota od telewizora - uniwersalny i prosty sposób



    bsw wrote:
    ladamaniac wrote:
    Pasuje najpierw sprawdzić, czy nasz "chytry" telewizor nie ma obsługi przez smartfon via lokalna WiFi. Niektóre LG tak mają.

    Mój stareńki samsung też ma.

    U mnie jest 42LE4500 bez WiFi, dodatkowo i tak są dwa piloty, bo osobno jest dekoder od TV, więc by to dużo nie dało. Więc jeśli bym miał mieć tak jak niektórzy sugerują, to bym musiał wymienić telefony w rodzinie (w tym iPhone) albo telewizor i dekoder :D
  • #11
    OPservator
    Level 34  
    pawelr98 wrote:
    Kiedyś w smartfonach te IR się pojawiło, ale to chyba była trochę "przejściowa moda" bo producenci potrzebowali jakieś "wow" we flagowych modelach.

    W Galaxy Note 3 miałem i rozbierając go jako dawcę ekranu (padło mobo i telefon sam się restartował losowo) zauważyłem że ten moduł nie był duży, nie wiem czemu od tego odeszli, bardzo mi tego brakuje, bo korzystałem z telefonu jako z pilota do wszystkiego - rzutnik w pracy, 3x TV w domu, wzmacniacz kina domowego itd, fajne to było ;)

    Dodano po 46 [sekundy]:

    Z szybkiej orientacji "w internetach" znalazłem za 50zł USB-C IR od Baseus, podobno wystarczy apka jak w Note3 i wszystko działa, ale jakoś nie chcę mi się ryzykować 50zł żeby sprawdzać :P
  • #12
    p.kaczmarek2
    Level 26  
    OPservator wrote:

    Z szybkiej orientacji "w internetach" znalazłem za 50zł USB-C IR od Baseus, podobno wystarczy apka jak w Note3 i wszystko działa, ale jakoś nie chcę mi się ryzykować 50zł żeby sprawdzać :P


    Z chęcią zainteresuję się tematem i to przetestuję, chociaż i tak dalej uważam, że w mojej sytuacji to nie jest tak praktyczne, lepszy jest produkt z pierwszego postu. No i niezbyt praktycznie mi to wygląda, nosić telefon z takim dodatkiem (albo go podłączać gdy jest się w salonie, ale to mija się z celem... a dongle łatwiej zgubić niż pilota).
  • #13
    szeryf3
    Level 24  
    Urządzenie fajne i opis tego urządzenia też ciekawy.
    Nie obraź się, ale rok temu czy dwa to było by coś.
  • #14
    tomybb
    Level 26  
    Bardzo mało smartphonów ma obecnie IR więc temat poruszony przez kolegę może zainteresować wiele osób. Xiaomi, które podajecie to faktycznie wyjatek, chociaż nie wiem jak z nowymi produktami tej marki. Mam nadzieje że chociaż ten producent z tego nie zrezygnuje.

    Z dołączanym modułem IR na USB z tego co mi się wydaje będzie taki problem, że będziemy uzależnieni tylko od dedykowanej apki. No chyba że będą w niej wszystkie piloty świata. :)
  • #15
    VooVoo
    Level 34  
    bsw wrote:

    Mój stareńki samsung też ma.
    Ale pilot to nie tylko tv ale też dvd, audio, dekoder, itd. A teraz jeszcze trzeba sobie dokupić kolejne urządzenie do odbioru naziemnej. Pilotów przybywa...

    Dlatego lepszym pomysłem jest nabycie programowalnego pilota zamiast kupna dodatkowego gadżetu + instalacja kolejnej apki w telefonie itp itd.
    Przy pięciu pilotach w domu, kupiłem programowalnego pilota od Logitech, którym obsługuję wszystkie "zabawki" bez komplikacji z apkami. Bogata baza urządzeń w sieci + możliwość lokalnego programowania klawiszy z oryginalnego pilota. Pilot jest b. trwały, katuję go już czwarty rok i nie ma problemów z przyciskami, gumkami itp - zdecydowanie polecam :)
  • #17
    tomybb
    Level 26  
    VooVoo wrote:
    Dlatego lepszym pomysłem jest nabycie programowalnego pilota zamiast kupna dodatkowego gadżetu + instalacja kolejnej apki w telefonie itp itd.
    Przy pięciu pilotach w domu, kupiłem programowalnego pilota od Logitech, którym obsługuję wszystkie "zabawki" bez komplikacji z apkami. Bogata baza urządzeń w sieci + możliwość lokalnego programowania klawiszy z oryginalnego pilota.


    Również polecam logitecha. Jest kilka modeli. Przygotuje recenzje dwóch które posiadam. Myślę, że może ktoś skorzysta a to na prawdę fajna sprawa.
  • #18
    bsw
    Level 18  
    Uniwersalny pilot może zastąpić kilka różnych pilotów oraz pozwala zautomatyzować pewne czynności (kilka sekwencji nadawanych spod jednego przycisku). Niestety ma też wady:
    - jest drogi i jeden co stanowi problem w przypadku uszkodzenia lub zawieruszenia),
    - ma fizycznie ustalony układ klawiszy,
    - trzeba nim celować.

    Tych wad nie ma rozwiązanie z telefonem:
    - nie licząc nadajnika (który raczej się nie zawieruszy i nie uszkodzi bo jest w ustalonym/bezpiecznym miejscu) smartfona ma każdy - dodatkowa zaleta - każdy domownik ma swojego pilota,
    - dowolny układ klawiszy (czy innych "manipulatorów" do sterowania),
    - nie trzeba nim celować - ba możemy włączyć sprzęt, ściszyć lub pogłośnić siedząc na kibelku (raczej nikt nie chodzi z pilotem do kibelka ale ze smartfonem ;-) ).
  • #19
    Karaczan
    Level 41  
    A tak a propos wbudowanych IR w smartfony...
    Była kiedyś appka Anymote SmartRemote dla Androida i była genialna.
    Ogromna baza sprzętu już skonfigurowanego, możliwość customizacji pilota, pilot jako widget, praca jako piloty serwisowe do niektórych TV (np LG).

    Niestety twórcy przestali ją rozwijać, a nawet zawiesili support.
    Dziś potrafi być tylko pilotem do urządzeń sterowanych po WiFi.

    Czy ktoś używa podobnych aplikacji i może coś polecić godnego?
    Najbliżej, z dużą bazą urządzeń i komfortem obsługi jest PilotMi od Xiaomi.

    Niestety baza sprzętu nie posiada nic co potrafi sterować moim amplitunerem Pioneera VSX-415, różnych starszych urządzeń, nie ma serwisówek i ogólnie bida...
  • #20
    VooVoo
    Level 34  
    bsw wrote:
    Uniwersalny pilot może zastąpić kilka różnych pilotów oraz pozwala zautomatyzować pewne czynności (kilka sekwencji nadawanych spod jednego przycisku). Niestety ma też wady:
    - jest drogi i jeden co stanowi problem w przypadku uszkodzenia lub zawieruszenia),
    - ma fizycznie ustalony układ klawiszy,
    - trzeba nim celować.

    Ja swojego kupiłem za ca 120 PLN, więc to nie drożyzna (inna sprawa, że teraz na TYM portalu najtańszy kosztuje 300 PLN) i może obsłużyć 8 urządzeń,
    - i co z tego, że ma ustalony układ klawiszy skoro można je dowolnie definiować, nie chcesz play ale stop, no problem,
    - tak trzeba celować, jak praktycznie każdym opartym o IR oprócz pilotów BT.
  • #21
    mirek8474
    Level 1  
    Zrobiłem cos takiego i działa
