Zabezpieczenia w oprawach LED Sygnify Unistreet - jak poradzić sobie z prądem rozruchowym?

Witam,
chciałbym zapytać się jakie zabezpieczenia zastosować w ulicznych oprawach LED z uwzględnieniem prądu rozruchowego:
wg producenta (Sygnify Unistreet) dla mocy oprawy 40,5W prąd rozruchowy to 21A, a dla mocy 14W oprawy to 15A dla czasu 0,255s.

Tauron w warunkach dał moc 4kW z zabezpieczeniem głównym 3x10A (wkładki topikowe) na jakieś 5/6 projektowanych opraw + zasilanie skrzynki z monitoringiem ulicznym ok 500W.

Dla zachowana selektywności zabezpieczeń to za licznikiem mogę w rozdzielnicy dać zabezpieczanie max 6A, dla całego obwodu lamp mx 4A, a dla pojedynczej lampy w gnieździe słupowym 2A i to byłoby ok gdyby nie prąd rozruchowy opraw. Czy wkładka 2A gG wytrzyma prąd rozruchowy 21A, dla czasu rozruchu 0,255s?

Z tego co się zorientowałem dla pojedynczej oprawy LED o mocy ok 50W projektanci dają zabezpieczenie słupowe 6A a dla całego obwodu lamp (5-7 sztuk) zabezpieczanie 10A i to się sprawdza, tylko ja nie ma takiego komfortu ze względu na organicznie główne 10A.

Tylko przed jako aparat limitujący moc dostawca energii raczej na pewno nie nakazał zastosowanie bezpiecznika a ogranicznik mocy. Więc selektywność zwarciowa jest zapewniona.
Skąpy inwestor parę groszy przyoszczędził a ty teraz masz kombinować?
Niech ci teraz projekt dostawrczy skoro taki mądry, bo nie wyobrażam sobie aby oświetlenie uliczne go nie wymagało.

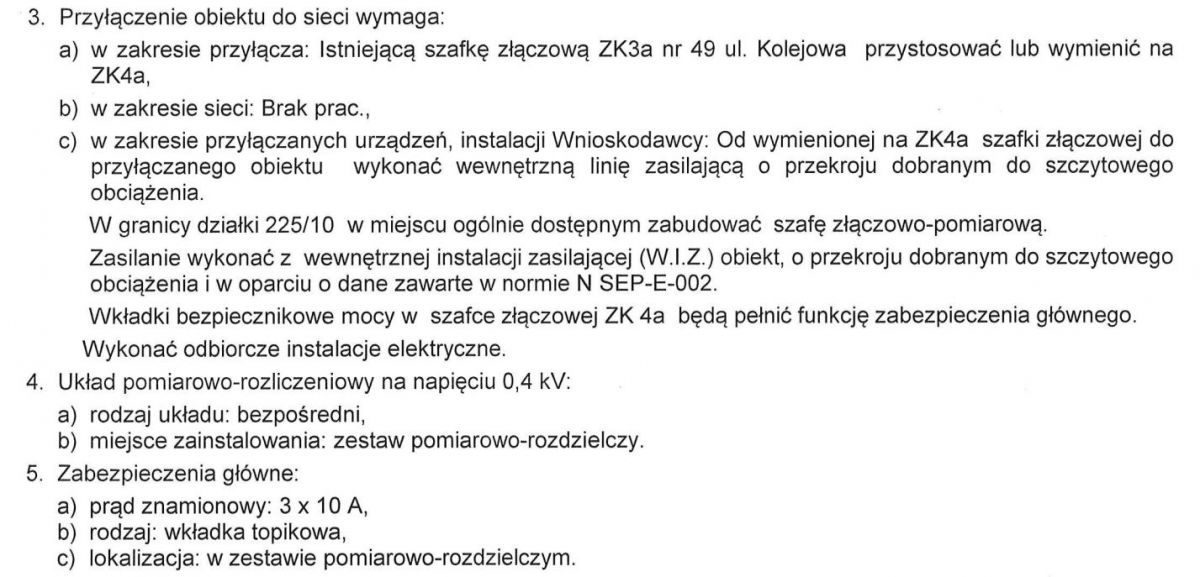

Z warunków Tauron:

Podeślesz przykładowy model takiego soft startu?

Paranoja. Aparat kosztuje wiecej niż zamówienie kilku kilowatów mocy więcej.
Zwiększenie mocy jest jednym z rozwiązań, natomiast drugą opcją jest zmiana TWP i zastosowanie ogranicznika mocy.

Dobra znalazłem coś tańszego: Mean Well ICL-16L, około 113 zł sztuka, więc cena lepsza.

Myślicie że jakbym dał do każdej oprawy w złączu słupowym, taki ogranicznik to wkładka gG 2A dałaby radę? Czy jednak walczyć u inwestora o zmianę mocy przyłączeniowej lub zastosowanie ogranicznika mocy, co jednak niestety trochę potrwa ?


Dokumentacja:
https://asset.conrad.com/media10/add/160267/c1/-/en/002163526DS01/karta-katalogowa-2163526-seria-ogranicznikow-pradu-rozruchowego-meanwell-icl-16r-l-do-obciazen-indukcyjnych-i-pojemnosciowych-mean-well-icl-16.pdf

To nie jest zadne ratowanie sytuacji a bezmyślna fuszerka pełną gebą. Kosztowna fuszerka.
Należy zapewnić aparatowi odpowiednie IP co w przypadku umieszczenia go wewnątrz słupa może okazać się trudne by nie rzec niemożliwe.

Ja bym to widział tak.
Zabezpieczenie w ZK dobrane do wartości ogranicznika mocy. Oczywiście według standardów Tauron'u.
Ogranicznik mocy umieszczony w szafce licznikowej.
Drugie wyjście to zwiększenie mocy.

Na dziś to rób to tak jak sobie inwestor wymyślił. Nie pchaj się w różne "ratunkowe misje" i w racjonalizatora się nie baw.
Później niech inwestor idzie po rozum do głowy by naprawić to co "przyoszczędził".

Czyli w przypadku braku zmian w warunkach przyłączeniowych i braku softstarterów w słupach (brak zachowania selektywności):

Rozdzielnica złączowo-pomiarowa wg Tauron:
1) zabezpieczenie przedlicznikowe: wkładki topikowe 3x10A
2) zabezpieczeni zalicznikowe: rozłącznik izolacyjny 10A

Rozdzielnica oświetleniowa:
3) zabezpieczenie rozdzielnicy: rozłącznik 10A lub pominięcie zabezpieczenia
4) zabezpieczenie 1 obwodu- oprawy: wkładki gG 6A + opcjonalnie softstart
4) zabezpieczenie 2 obwodu- monitoring: wkładka gG 6A

Słup:
5) zabezpieczenie oprawy w słupie: wkładka gG 6A

bk1991 wrote:

Rozdzielnica złączowo-pomiarowa wg Tauron:
1) zabezpieczenie przedlicznikowe: wkładki topikowe 3x10A
2) zabezpieczeni zalicznikowe: ogranicznik mocy 10A lub rozłącznik 10A

Nie.
Wyraźnie ci napisali, że zabezpieczenie główne, czyli wkładki topikowe 10A mają znajdować się w przebudowanym złączu ZK4. Zaś o ograniczniku mocy jako "zabezpieczeniu zalicznikowym" żadnej wzmianki nie ma.

To w rozdzielnica złączowo-pomiarowej dać tylko rozłącznik izolacyjny 100A, oprócz licznika?

Na to wychodzi.
Przynajmniej tak rozumiem sens tego co przytoczyłeś.
Dlatego wcześniej pisałem, że moim zdaniem sensu żadnego w tym nie ma.

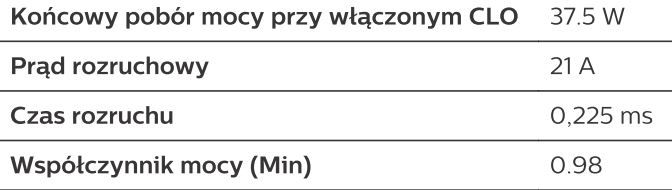

Dobrałem 8 opraw po 37W. Z karty katalogowej Philips wynika że prąd rozruchu to 21A dla czasu 0,225 ms czyli 0,000225s.


Karta katalogowa D01 2A gG:

Karta katalogowa wyłącznik nadprądowych:

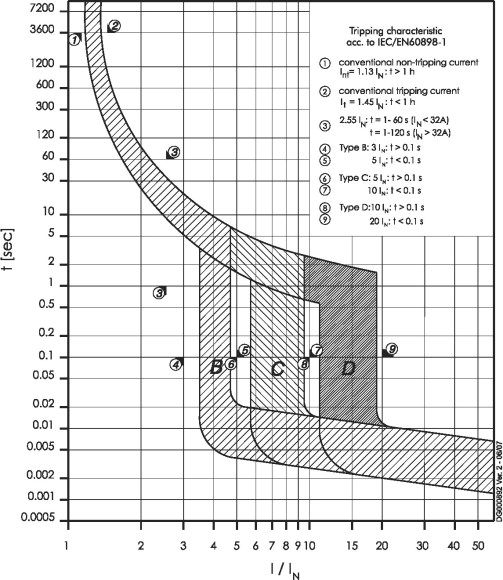

Z charakterystyk dla wyłączników wynika, że w przypadku wystąpienia prądu 10x In, (czyli 20A dla S301 2A), dla czasów krótszych niż 0,003s wyłącznik nie zareaguje.

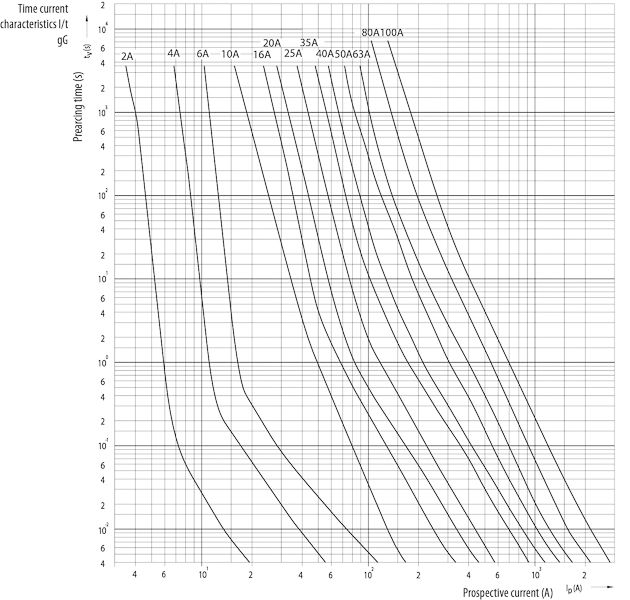

W przypadku ch-ki dla wkładek topikowych wynika że dla wkładki 2A gG dla czasu 0,004s prąd zadziałania to prawie 20A.

Więc jeśli mam prąd rozruchowy 21A dla czasu 0,225ms to teoretycznie zarówno wyłącznik jak i wkładka nie powinny zadziałać przy rozruchu oprawy? No chyba że producent się pomylił w katalogu i powinno być 0,225s a nie 0,225ms?
