Sony KDL-32WD750: Wymiana tunera RE243ZP na DE243ZP, CE243ZP dla DVB-T2 w serii WD

Nawiązując do wątku kolegi BANANvanDYK LCD SONY - przeróbka na DVB-T2 w serii RE/WE (2017 r.) zapytam o możliwość wymiany tunera w Sony KDL-32WD750 (model chyba z 2016 roku). Jest kilka modeli pokrewnych tego telewizora które mają już głowicę DVB-T2, np. WD755, WD752, WD756. Z tego co wiem pracują na tym samym firmware.

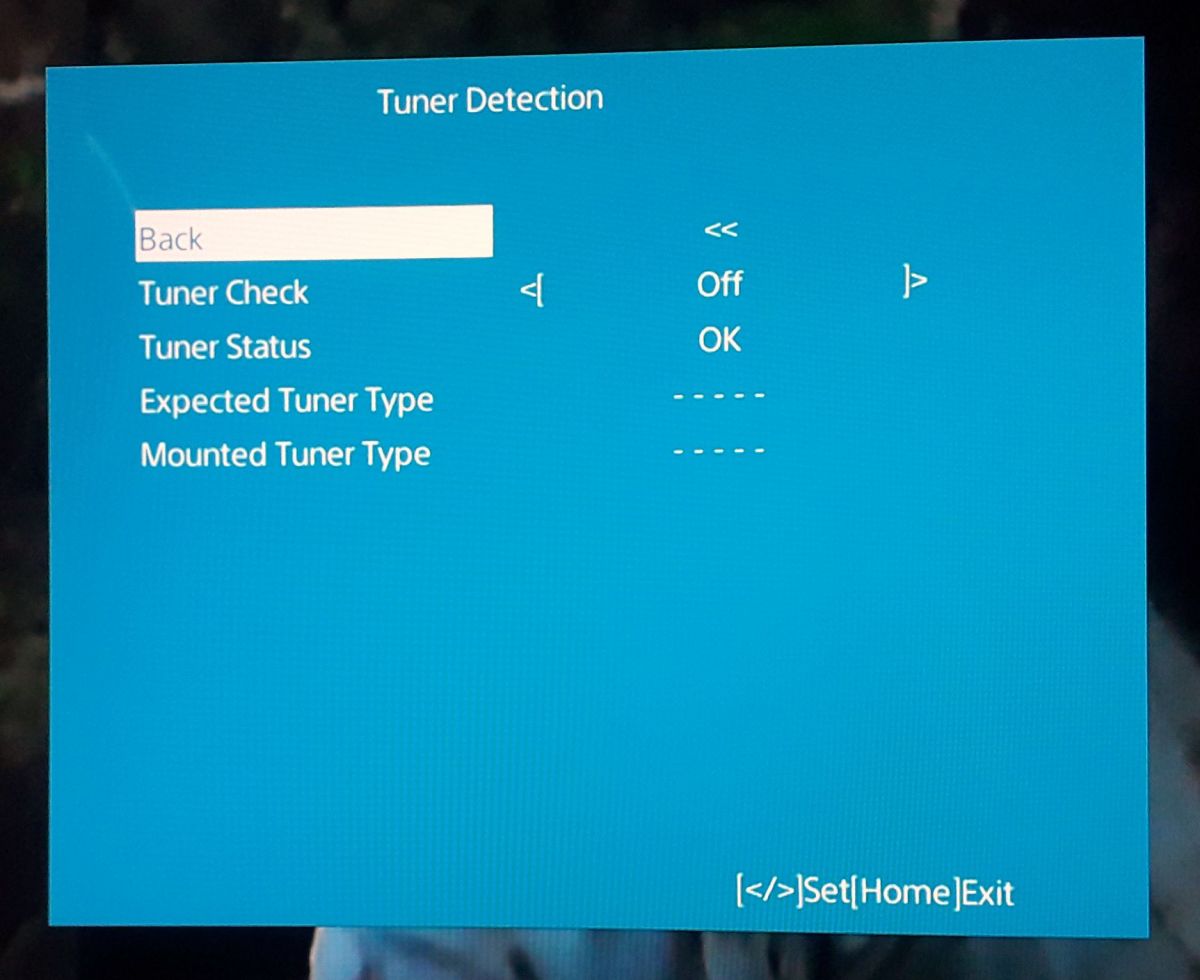

W moim pracuje tuner RE243ZP. W menu serwisowym jest opcja "Tuner detect"/"Tuner check" wykrywająca rodzaj tunera. Nie można podać ręcznie typu tunera. Standardowy RE243ZP jest opisany jako typ 10.
Zgodnie z sugestią BANANvanDYK zakładam nowy temat. Proszę o pomoc/sugestie w tej sprawie. Wystarczy sama wymiana na DE243ZP, CE243ZP i "tuner detect"?

Musisz sprawdzić i się przekonać czy telewizor po wymianie tunera automatycznie wykrywa typ tunera, czy konieczna jest zmiana option bit, czy jak to opisujesz „Tuner detect”.
Tunera do tego telewizora jeszcze nie masz? Mam na odsprzedanie tuner CE243ZP (z tunerem satelitarnym). Tunera z samym DVB-T2 widzę że będzie ciężko w Polsce znaleźć.

Czy w modelu KDL-48WD650 zadziała tuner CE 251ZP w miejsce RE243ZP?.

W tej serii stosowane były tunery:
RE243ZP — DVB-T (stosowany także w serii WE, WF), wersje TV z końcówką 0 w oznaczeniu
DE243ZP — DVB-T2 z wersji sprzedawanych na zachód, wersje TV z końcówką 1, 2, 3, 4 w oznaczeniu
CE243ZP — DVB-T2/DVB-S2 (satelitarny), wersje TV z końcówką 5, 6, 7, 8, 9 w oznaczeniu
Tuner od nowszego modelu nie zadziała, ma zmieniony pinout.

Dobry wieczór.
Witam Kolegów i podzielę się tym co udało mi się ustalić w sprawie DVB-T2 w SONY BRAVIA KDL-32WD750 i KDL-43WD757.
Pewniki to:
1. Oprogramowanie całej serii xxWD7xx jest identyczne.
2. Tuner CE243EZP pracuje w 43WD757 i odbiera DVB-T2/HEVC ver. 8 bitów.

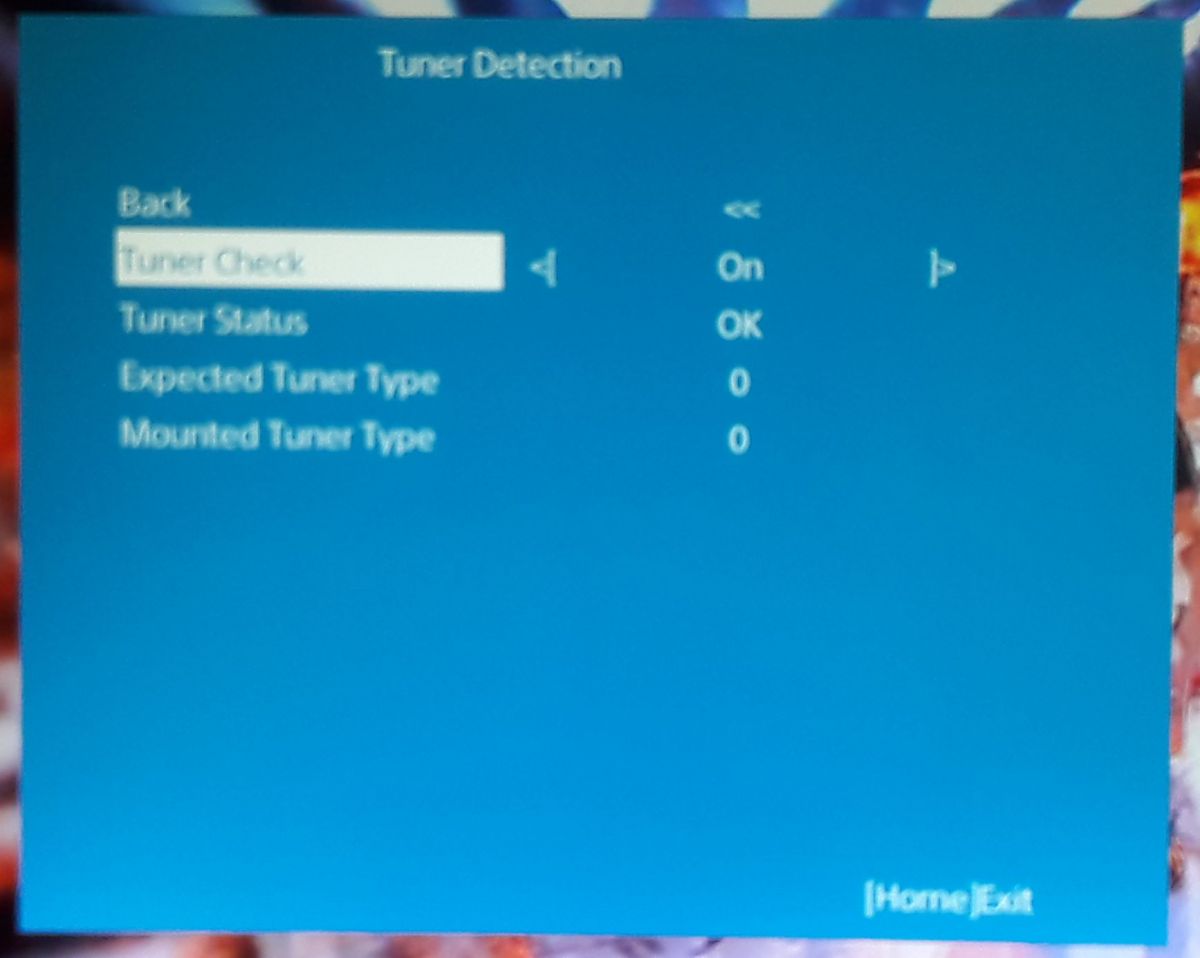

W menu Tuner Detection ma: Expected Tuner Type 0
Mounted Tuner Type 0
3. Tuner CE243EZP wstawiony do 32WD750 jest prawidłowo rozpoznawany jako Type 0 ale nie jest akceptowany i nie jest
zapraszany do pracy - nie pracuje.
W menu Tuner Detection ma: Tuner Status Wrong Region
Expected Tuner Type 10
Mounted Tuner Type 0
4. W menu serwisowym tej serii xxWD7xx nie ma opcji ustawienia bitowego tunera ID 0 zamiast 10 binarnie (2)

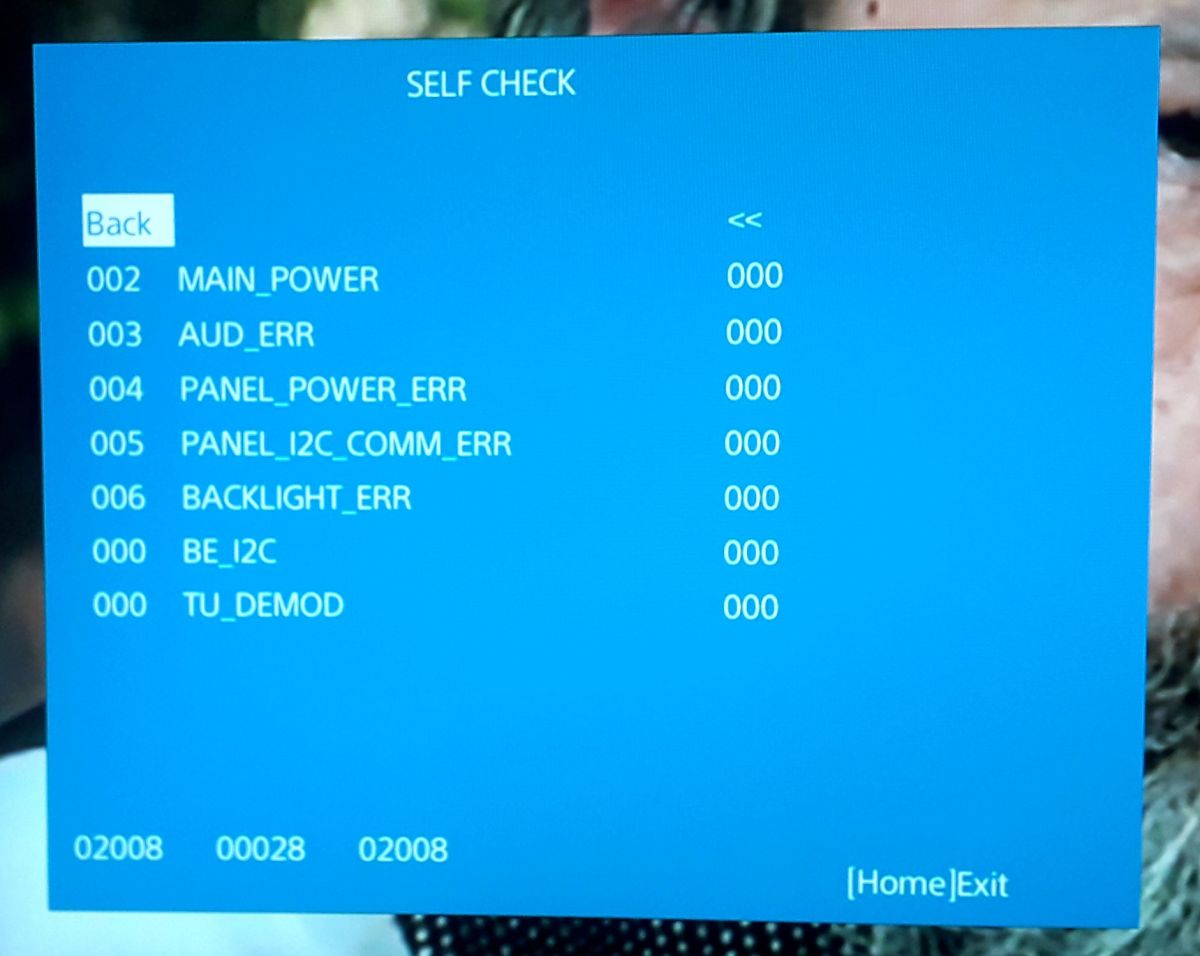

5. Po tej operacji w SELF CHECK pojawi się w ostatnim wierszu 000 TU_DEMOD 001 liczba błędów niezgodności Exp. i Moun.
6. Powrót do oryginalnego tunera jest bezpieczną operacją. Błąd Self check jest kasowalny.
Będę śledził wysiłki. Jednak bez ingerencji SONY umożliwiającej zmianę ustawienia bitowego ID tunera na 0 lub 1
sama zamiana i prawidłowe rozpoznanie (magistralą I2C) tunera, nie daje możliwości odbioru DVB-T2.
Powodzenia Kazimierz

Jest gdzieś w menu serwisowym opcja zmiany regionu lub options bit?

Dobry wieczór. Nie, nie ma takiej możliwości. Więcej, uaktualnienie oprogramowania też niczego nie zmieni w tej sytuacji. Dodam, że płyty główne są przystające. Najprawdopodobniej, SONY wykluczyło możliwość wymiany tunerów na lepsze, dbając o ukrócenie zysków dla "zmieniaczy". Kazimierz

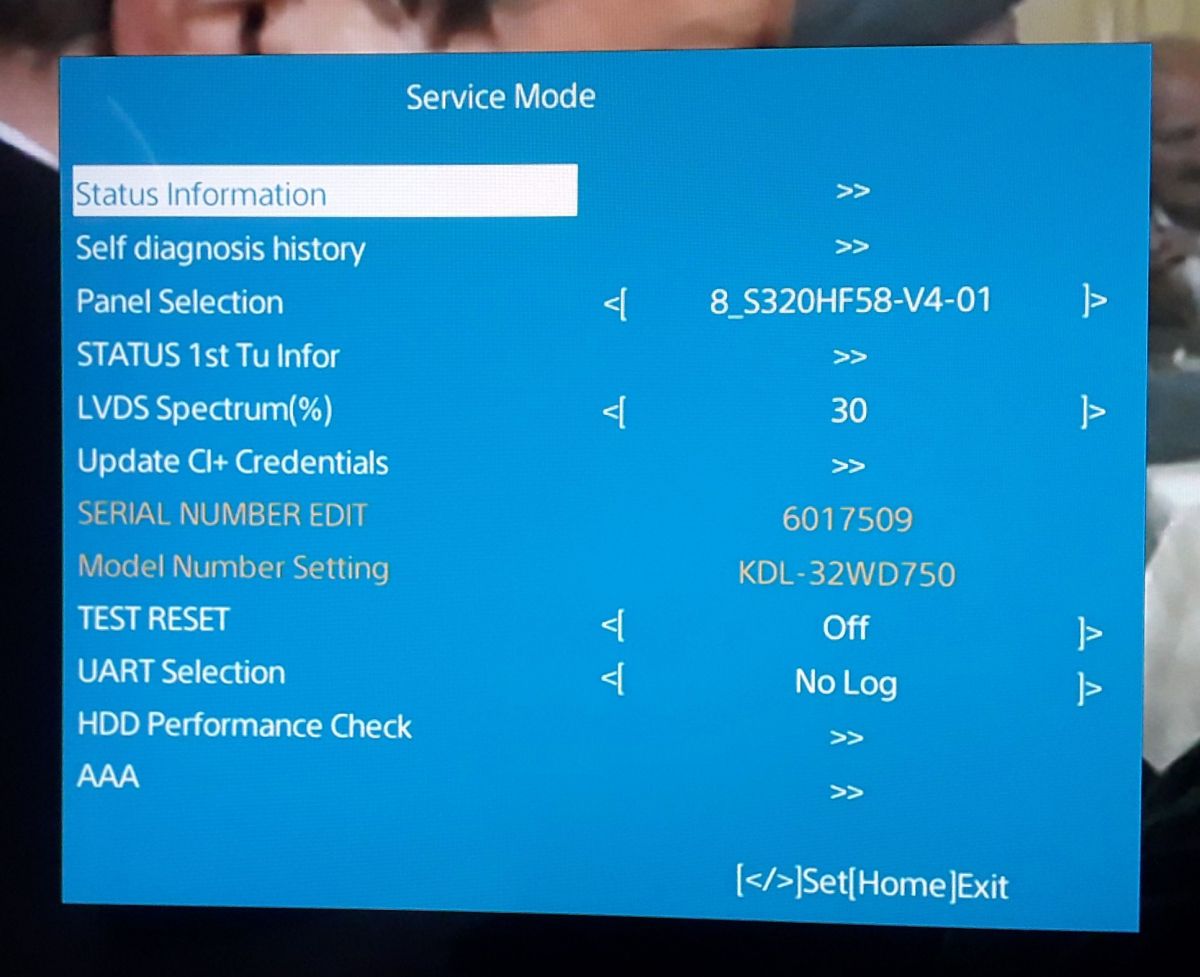

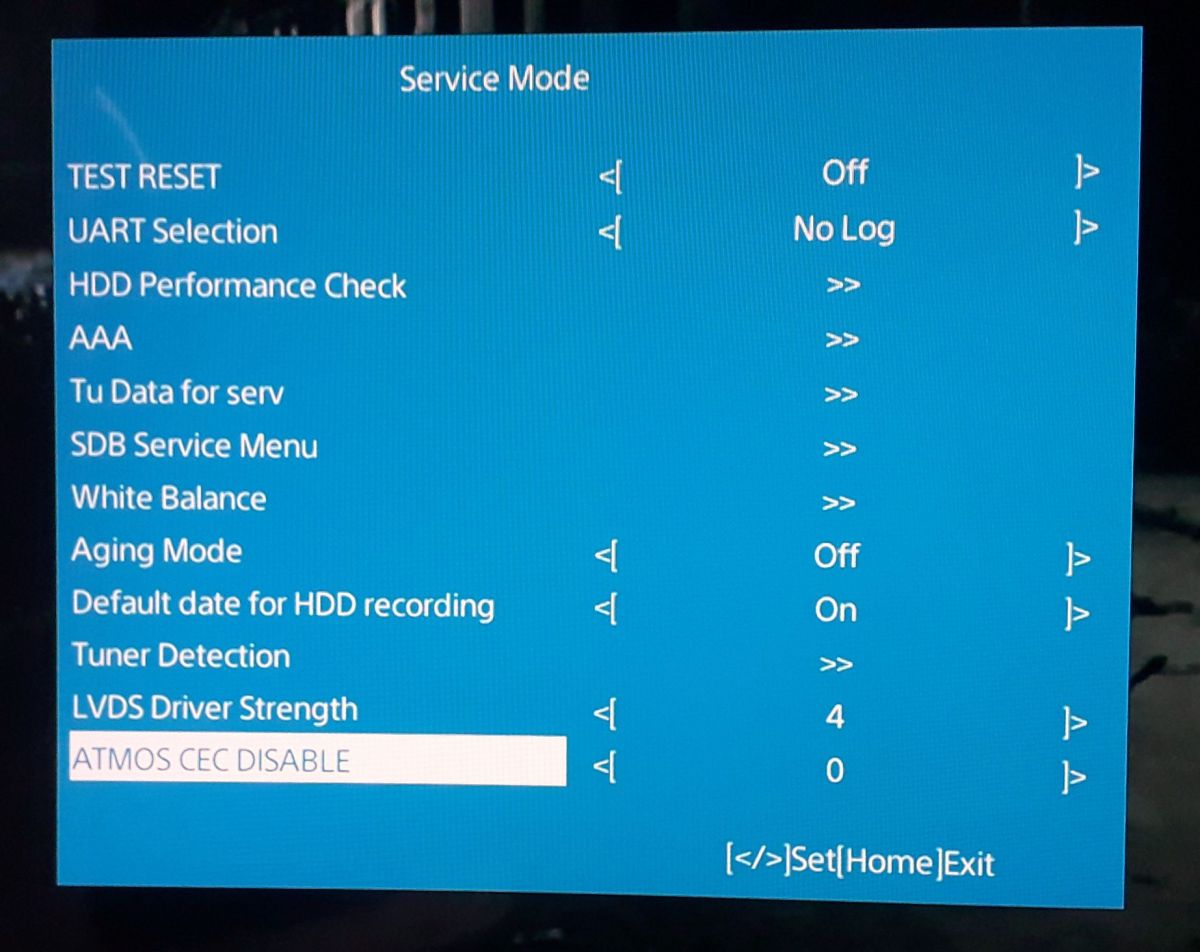

Możesz pokazać jak wygląda menu serwisowe oraz podmenu options bit?

Dzień dobry. Tak jak napisałem, brak podmenu o które pytasz.
Kazimierz

poczytaj to:
https://www.elektroda.pl/rtvforum/topic3779693.html

Dzień dobry, dzięki za link ale on nie wnosi niczego istotnego w omawianym problemie DVB-T2/HEVC w KDL-32WD750. Kazimierz

Prawdopodobnie trzeba by zmienić opcję "Model Number Settings" na model z odpowiednim tunerem.Tylko ta opcja jest "wyszarzona" nie można w nią wejść ,pewnie jakiś specjalny kod serwisowy potrzebny.

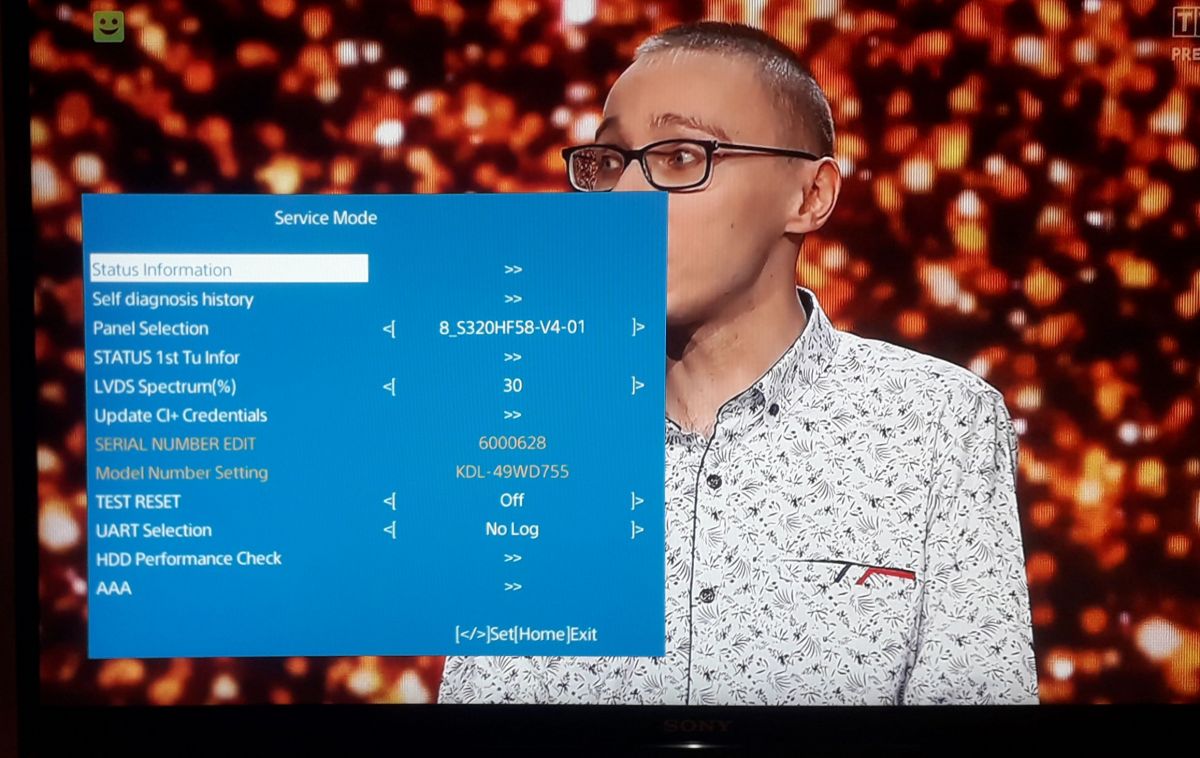

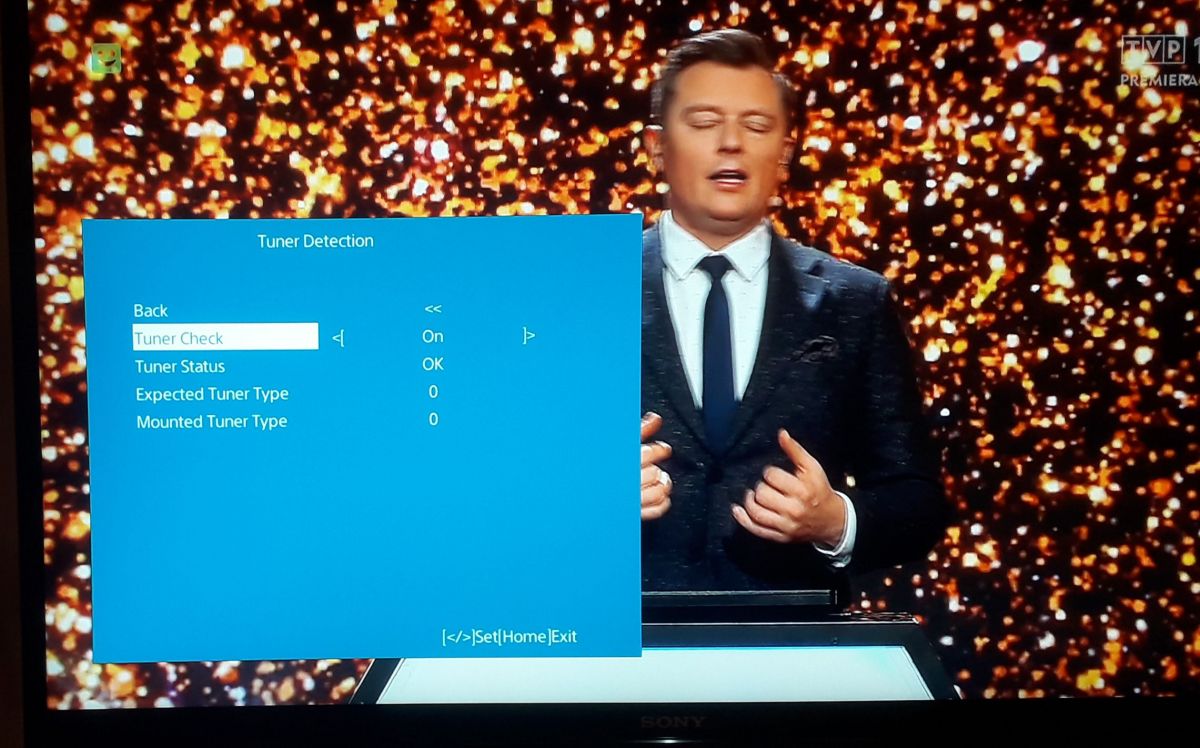

Dobry wieczór. Odpowiadam na ostatnią podpowiedź - ta pozycja edytowana jest w firmie SONY podczas finalizowania przeznaczenia płyty głównej. Rzeczywiście, ta sama płyta główna, która jest przeznaczona dla KDL-43WD757, w miejscu Expected Tuner Type ma wpisaną wartość 0 i wtedy tuner CE243ZP jest akceptowany i zostaje "zapraszany" do pracy. Zamieszczam zdjęcia:

Przepraszam za jakość zdjęcia.
Wpis albo mówiąc inaczej, personalizację płyty dokonuje fabryka SONY.
Mam też informację z oficjalnego serwisu SONY, że serwis nie ma możliwości ingerencji innej niż udostępnia menu serwisowe!

Niekoniecznie wpisu serial number i model number musi dokonać firma Sony , ale w/g instrukcji serwisowej jest to czynność jednorazowa i później użytkownik nie ma możliwości edycji tego wpisu do eeprom. Dlatego tutaj zaczynają się nasze kłopoty z przystosowaniem do odbioru DVB-T2. Szkoda byłoby temat "odpuścić" ze względu na to że specjalnie kupiłem głowicę CE234ZP Do modelu KDL-48WD650 więc szukam dalej rozwiązania.

Dobry wieczór. Prawda, że niekoniecznie serwis dokonuje wpisu. Wiem, taką możliwość mają "wbudowaną" niektóre SONY. Jednak warunkiem jest to, żeby po zmianie istotnych modułów (rozpoznawanych przez CPU magistralą I2C), można było wejść do Menu i (jednorazowo) dokonać zmiany. W naszym przypadku tak nie jest. Po wymianie tunera CPU "dowiaduje" się o zamianie ale nie umożliwia wskazania nowego ID tunera. Ta informacja jest zapisana bitowo w tym rejonie pamięci NAND (4GB), który można porównać z BIOS-em w komputerze. W serii WD nie ma dostępu do tego rejonu. Może należałoby zwrócić się do SONY z pytaniem czy przewiduje udostępnienie "łatki" na najbliższej wersji uaktualnień. Najnowsza wersja to 8.230 z listopada 2021. Kazimierz

Istnieje możliwość, że region jest kodowany fizycznie w postaci zmiany wartości rezystorów lub obłożenia płyty głównej. Według jednej ze serwisówek tuner AEP-STD był stosowany do płyty BBA (bez eurozłącza), natomiast na Europę dedykowana była płyta BBE z tunerem T2 lub T2S2. Trzeba by sprawdzić w katalogach części czy były dwie różne płyty główne.
Inna opcja to region zapisany w pamięci, ale przez brak możliwości zmiany w menu serwisowym pozostaje tylko modyfikacja pamięci. Port szeregowy (UART) można ustawić na "CLI" oraz "FACTORY", trzeba by sprawdzić czy znowu nie jest zabezpieczony hasłem "challenge".
Są dwa rodzaje aktualizacji oprogramowania. Pierwszy jest przeznaczony dla użytkownika (zabezpieczony). Do drugiego dostęp ma dostęp jedynie serwis Sony i możliwe że tylko on może modyfikować ważniejsze z punktu widzenia funkcjonowania oprogramowania fragmenty pamięci.
Nazwę modelu i numer seryjny można programować wyłącznie tylko raz, kiedy wymienia się płytę na fabrycznie nową. Raczej nie ma wpływu na ustawienie regionu.

Dzień dobry. Od dwóch dni właśnie to co napisałeś i fizycznym ustawieniu Regionu, "chodzi" mi po głowie. Najprościej byłoby to zrobić rezystorem, dzielnikiem napięcia na jednym z portów CPU. Nie jest wykluczone, że będę miał płytę 43,49WD755. Dostałem zdjęcia tej płyty i porównując WD750 i WD755, która obsługuje DVT-T2/S2, widać różnice.
1. Podświetlanie BD9423 więcej oporników równoległych - pomiar prądu kostka BD9423 ale to zrozumiałe - więcej LED-ów,
2. Niedaleko CPU założony dzielnik rezystorowy, którego nie ma w WD750. Nie wiem kto z tego dzielnika pobiera informację.
Przed wymianą płyty muszę sprawdzić wszystko co będzie możliwe do sprawdzenia. Swoją drogą, to dziwne, że nie ma możliwości ustawienia Regionu przy automacie rozpoznawania typu tunera. CPU, magistralą I2C prawidłowo ustala tuner, nie dając możliwości dopasowania Regionu, który jakoś jest zapamiętany. Może nie w 4GB NAND. Kazimierz

Dzień dobry. Poczuwam się do obowiązku poinformowania o dalszym ciągu prac mających na celu umożliwienie odbioru DVB-T2 na TV KDL-32WD750. Tak jak informowałem, stałem się posiadaczem płyty z KDL-49WD755, o której wiadomo, że pracowała z tunerem CE243ZP czyli takim z ID 0, jaki jest wymagany do odbioru DVB-T2. Jak widać, ta płyta jest przeznaczona do obsługi panela 49", czyli większej liczby LED-ów. Porównanie hardware obu płyt ujawniło, co oczywiste, różną liczbę rezystorów R330 czujnikowych pomiaru prądu w układzie scalonym BD9423EFV. Należało wykonać potrzebne zmiany. Dla zainteresowanych opracuję szczegółową dokumentację tych zmian, teraz tego nie załączam.
Szczegółowe porównanie tych rejonów płyt, w których można byłoby spodziewać się hardwarowo ustawianej informacji i Regionie, nie ujawniło różnic. Obie płyty są przystające! Stąd wniosek - informacja o Regionie jest zapisana w obszarze NAND, niedostępnym bez specjalnego narzędzia firmowego. Krótko - płyta 32WD750 nie zaakceptuje Tunera CE243ZP ale 49WD755 po zmianie liczby rezystorów R330 powinna prawidłowo obsłużyć podświetlanie panela 32" i co oczywiste, obsłużyć DVB-T2/HEVC 8b. Zamiana.


To właściwie koniec prac rozpoznawczych. Konkluzja - DVB-T2/HEVC 8b możliwy tylko poprzez zamianę (bezpieczną) płyty na taką, która Firmowo obsługuje DVB-T2. Są to modele xWDx51, 3, 5, 7, 9 nieparzysta końcówka. To należy sprawdzić. Kazimierz

A złącze do panela? PCB ma miejsce na dwa gniazda, w zależności od producenta matrycy. Zdaje się że 32 cale miał mniejsze złącze, a 40 i 49 większe.

Złącze jest takie samo w 32" jak i w 49". Kazimierz

Wrócę do tematu - może coś poszło do przodu w kwestii przeróbki pod DVBT2...

Mam KDL-48WD650 - HEVC jest ale nie ma DVBT2.
Czy po najnowszej aktualizacji softu jest możliwość wrzucenia tunera który obsłuży DVBT2? W menu serwisowym w oknie tuner detection, są ustawienia: expected ---; mounted 10.

Czy podejdzie jakiś nowszy tuner?
DE243ZP - ten faktycznie nie jest osiągalny?
CE243ZP - ten do dostania w niewielkich pieniądzach ale na czas pisania poprzednich postów nie był kompatybilny z TV z końcówką 0 tylko od 5.

Czy rzeczywiście zostaje wymiana płyty + tuner? Gdzieś widziałem płytę od KDL-48WD655, rozumiem że w połączeniu z CE243ZP ruszyłoby to bez problemu?
Podmiana na taką płytę byłaby plug'n play czy trzeba coś dodatkowo kombinować?

Dzień dobry.
Jest prawie pewne, że po wymianie płyty na 48xx655 tuner zostanie rozpoznany jako 0 i wszystko będzie Ok. Nie trzeba będzie zmieniać oporników pomiarowych prądu podświetlania LED, ponieważ Twój TV jest też 48". Powodzenia
Kazimierz

Kolega powyżej ma rację powinno to pomóc. Miałem podobną sytuację.

No i zonk…
Zamontowałem płytę główną 48WD655, tuner CE243ZP.
W menu serwisowym, Tuner Detection - Expected Tuner Type - 0; Mounted tuner type - 0. Czyli tak jak powinno być.
Niestety wyszukanie kanałów generuje tylko te z grupy TVP, brak TVN, Polsatu itp.

W czym może być problem?

W Self Check pojawia się jeden błąd przy BE_I2C. Z czym to jest związane?

Dzień dobry.
Wygląda to na uszkodzoną płytę główną, którą zastosowałeś. Jednak zanim to się potwierdzi, zapytam Cię czy po wymianie zaktualizowałeś oprogramowanie TV? Jeśli nie zrobiłeś tego, to trzeba to zrobić. Trochę dziwi mnie błąd BE_I2C, który jest odnotowany w Self Check, a nic nie napisałeś o tym czy zobrazowanie jest Ok. Jest on związany z posyłaniem informacji z CPU do Tcon - matrycy.

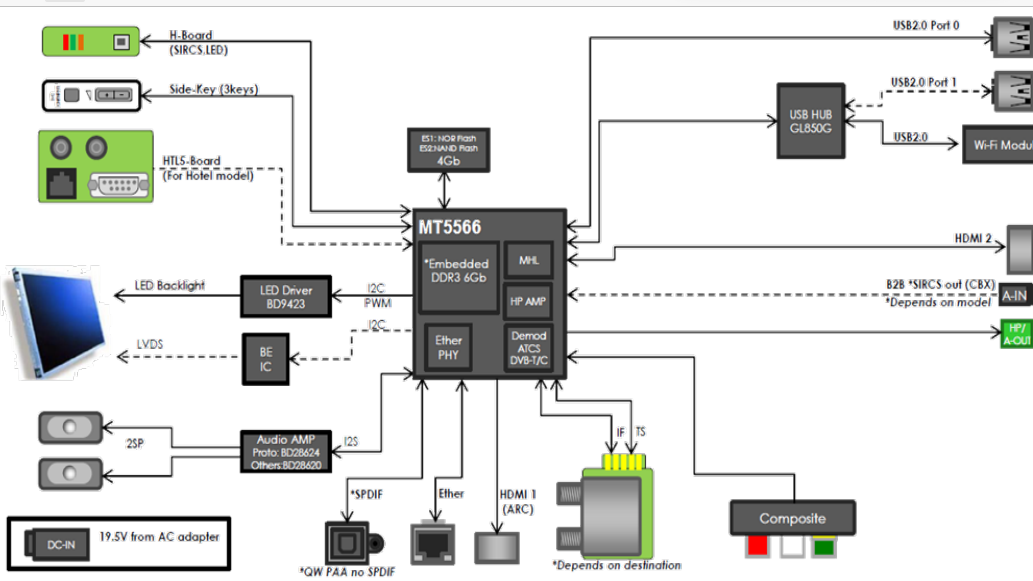

Posyłam Ci schemat blokowy TV, widać tam drogę BE_I2C. Jest to wewnętrzna magistrala komunikacji CPU z urządzeniami, którymi zarządza. U Ciebie coś jest nie tak. Jest to sprawa płyty głównej, podobnie jak brak odbioru DVB-T2, bo przecież DVB-T1 odbiera. Trzeba reklamować płytę u sprzedawcy. Powodzenia. Kazimierz

Dzień dobry

Obraz jest poprawny.
Soft zaktualizowałem.

Po prostu TV zachowuje się dokładnie tak jak na poprzedniej płycie i głowicy. Pytanie czy problem w płycie czy w głowicy.

Czy trzeba jakoś usunąć ten błąd? Może coś jest w pamięci i blokuje (nie mam doświadczenia) Zobaczę jeszcze jak to odpali na starej głowicy.

pulikow wrote:

Dzień dobry

Obraz jest poprawny.
Soft zaktualizowałem.

Po prostu TV zachowuje się dokładnie tak jak na poprzedniej płycie i głowicy. Pytanie czy problem w płycie czy w głowicy.

Czy trzeba jakoś usunąć ten błąd? Może coś jest w pamięci i blokuje (nie mam doświadczenia) Zobaczę jeszcze jak to odpali na starej głowicy.

Mogłeś nabyć płytę, która miała już zarejestrowany ten błąd, jeżeli teraz obraz jest ok i nie są rejestrowane kolejne błędy to nie stanowi to problemu w tym zakresie.
1. Upewnij się, że w miejscu instalacji jest zasięg muxa DVB-T2/HEVC
2. Upewnij się, że na pewno nabyłeś płytę od WD755, może omyłkowo otrzymałeś taką samą płytę.

Konkretnie, wymieniałem WD650 na WD655, tak tez płyta pokazuje się w menu serwisowym.

Co do zasięgu DVBT2, wcześniejszy system był w zasięgu. Umiejscowienia nadajników chyba nie zmienili.

Upewnij się, w okolicy Łodzi np. pozmieniali.

Wyglada na to, że antena jest w dobrym kierunku.
