Meratronik P316 - płytka tyrystora, Tr2

qwerty234 19 Jan 2022 16:15 252 2
Altium Designer Computer Controls
  • #1
    qwerty234
    Level 1  
    Dzień dobry,

    Stałem się szczęśliwym posiadaczem zasilacza P316, jednak nie jest on do końca sprawny.

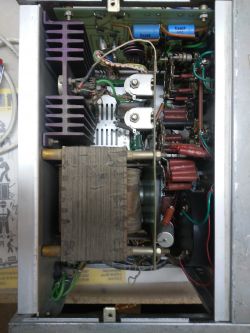

    Po otwarciu obudowy zastał mnie ten oto widok, mianowicie brak płytki drukowanej tyrystora.
    Meratronik P316 - płytka tyrystora, Tr2

    Chciałbym przywrócić zasilacz do stanu pierwotnego.
    Czy ktoś posiada jakiekolwiek dane na temat transformatora Tr2, rodzaj, przekładnia...
    Bardzo pomogłoby również zdjęcie, żebym mógł lepiej rozplanować elementy na nowej płytce.

    Będę wdzięczny za wszelką pomoc.

    W załączniku schemat.
  • Altium Designer Computer Controls
  • #2
    zbychmg
    Level 31  
    Mam. taki zasilacz, tylko muszę go zlokalizować.
    Gdybyś był zainteresowany mogę z niego wyciągnąć to co potrzebujesz.
    Był taki pomysł, żeby zamiast tyrystorowego regulatora napięcia dać regulator PWM.
    Lepsza filtracja na tych samych kondensatorach, (częstotliwość rzędu kHz zamiast 50Hz), szybsza regulacja napięcia przed tranzystorem liniowego regulatora i możliwość ustawienia napięcia kilka wolt powyżej napięcia wyjściowego, co znacznie zmniejsza moc strat. Można wtedy zastosować jeden tranzystor mocy zamiast dwóch połączonych szeregowo. Przy 1A i różnicy napięć 5V w tranzystorze mocy traci się 5W.
