Kondensator, jaki to typ? Elektrolityczny czy tantalowy?

Witam

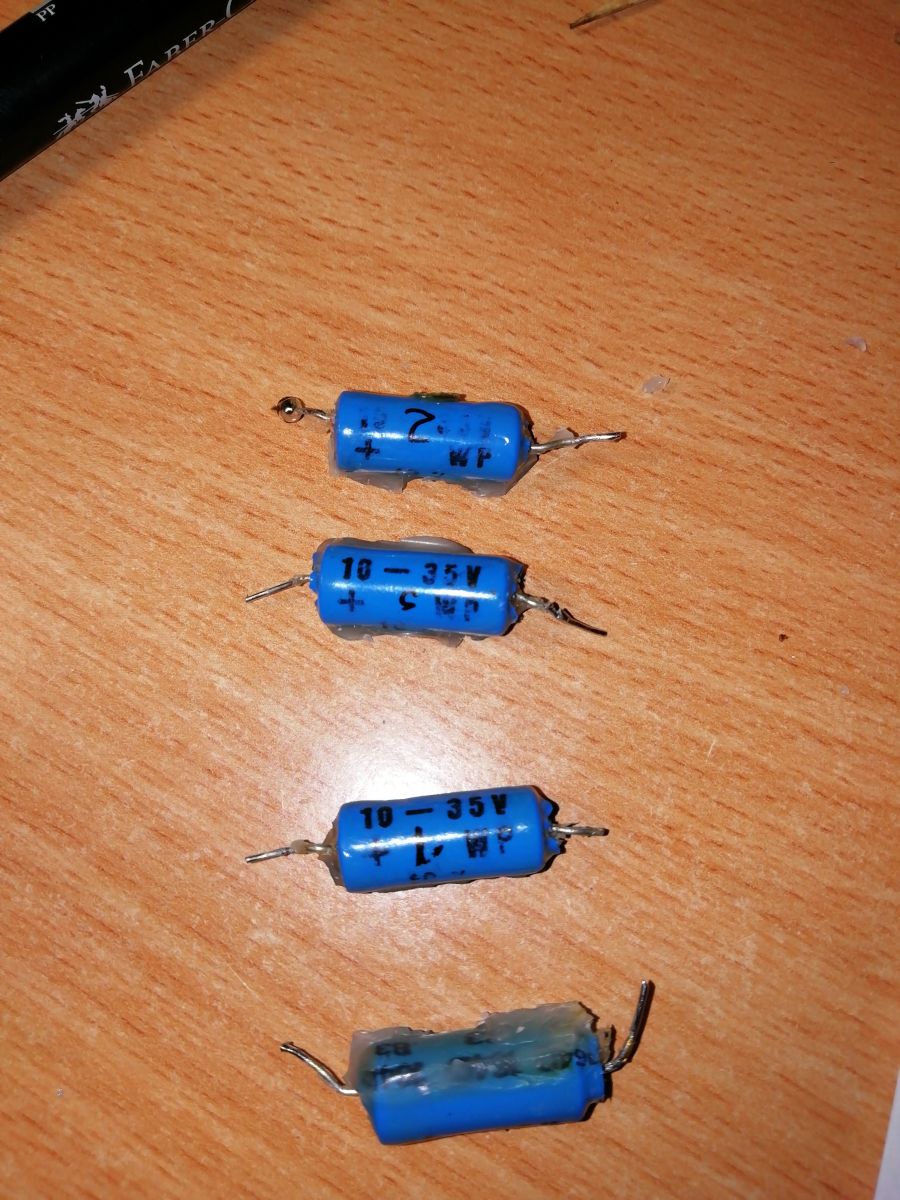

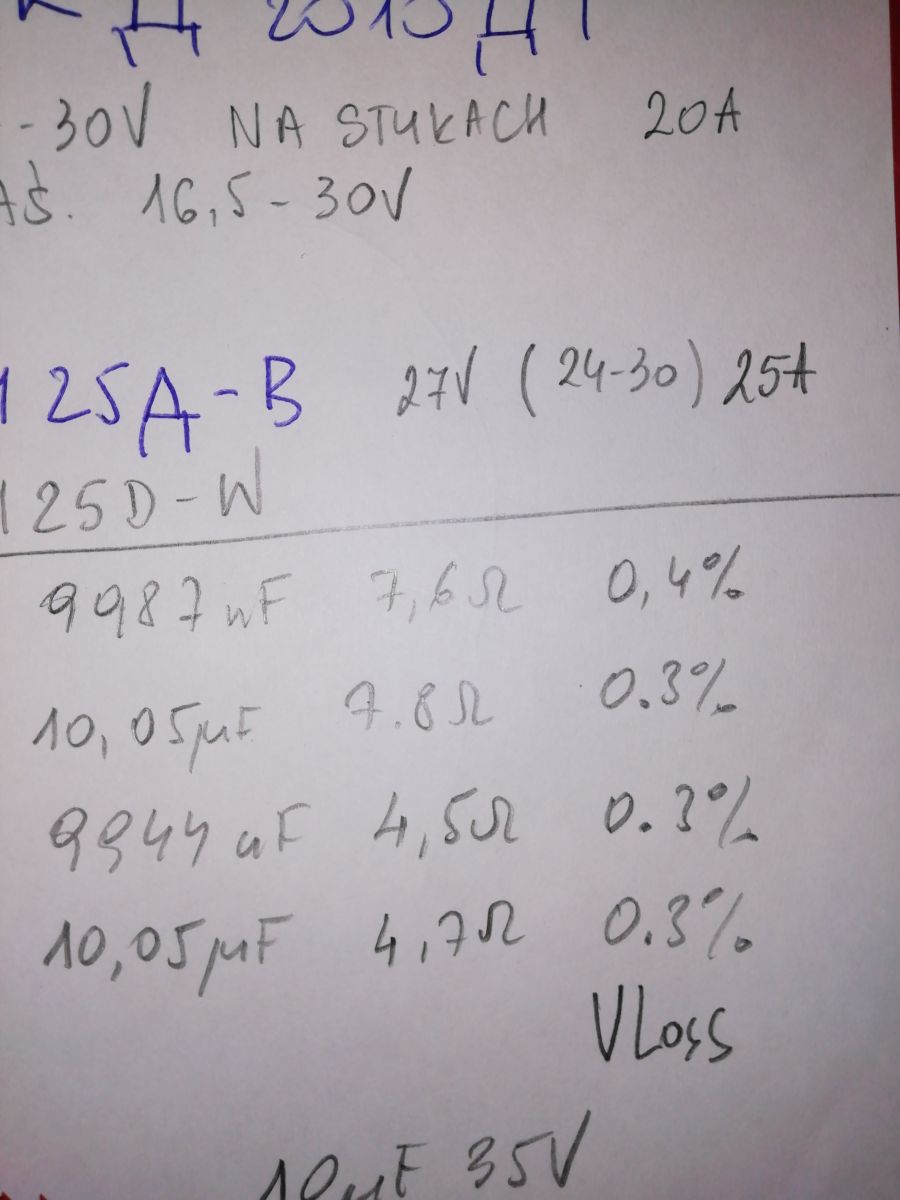

Posiadam w przetwornicy Kondensatory, takie jak na zdjęciu. 10 uF 35V w wersji wojskowej. Pomierzyłem chińskim miernikiem i pomiary są na dołączonym zdjęciu.
Wylutowalem je aby je sprawdzić bo przetwornica bardzo się grzeją
Chcę je wymienić na nowe ale nie wiem jakiego są typu. Schematu przetwornicy nie mam więc nie wiem w jakim układzie pracują.

wosiekpl wrote:

Wylutowalem je aby je sprawdzić bo przetwornica bardzo się grzeją

To co się grzeje? Kondensatory czy przetwornica? Napisz poprawnie.
Wyglądają na elektrolityczne.

Wszystkie są sprawne. Mieszczą się w granicach tolerancji. Trochę wysokie współczynniki ESR, ale jak na zwykłe kondensatory elektrolityczne też jest dobrze. Jak napisałem wyżej są to standardowe, aluminiowe kondensatory elektrolityczne. Tyle, że w obecnych czasach w rzadko spotykanej współosiowej obudowie do montażu poziomego. Jeśli to naprawdę układ w wykonaniu militarnym to taki rodzaj montażu jest zrozumiały ze względu na większą odporność mechaniczną, np. na drgania czy uderzenia. Jeśli już koniecznie chcesz wymieniać, to z racji pracy w przetwornicy wymień na wersję Low ESR. Podwyższona temperatura pracy może być spowodowana wysokim współczynnikiem ESR. Chociaż nie musi.

Witam
Nie, nie mogą być elektrolityczne bo się grzeją. Te, ze zdjęcia są wylutowane z przetwornicy Tak mi poradzono. Wylutowałem bo bardzo się grzeją tranzystory mocy. Za poradą kolegów wsadziłem elektrolityczne i teraz się grzeją i tranzystory i kondensatory.

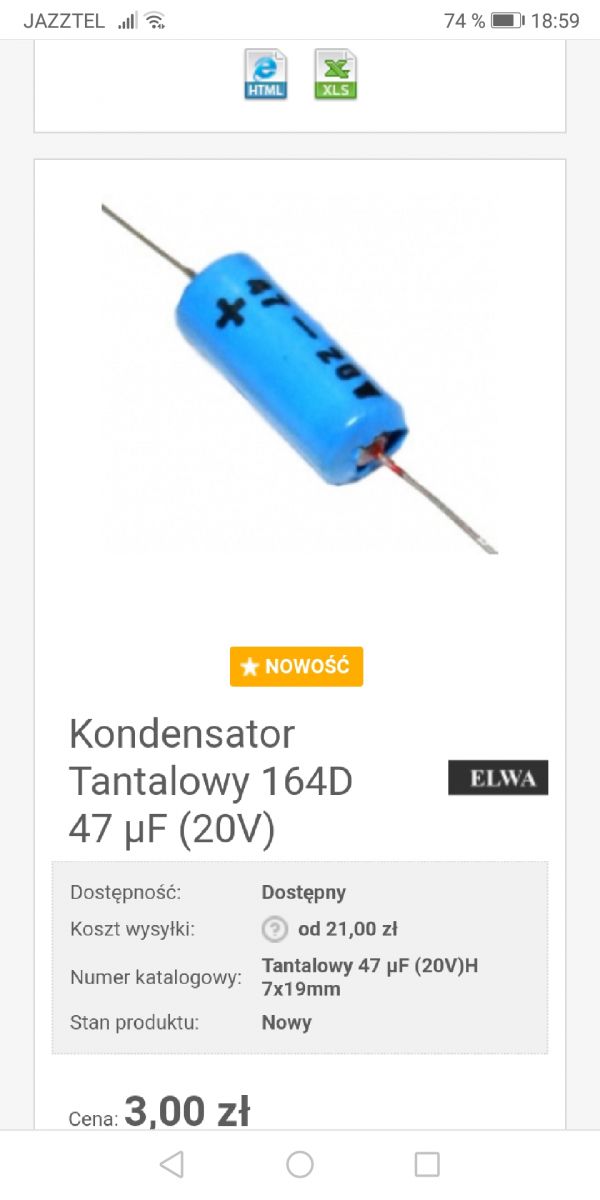

Znalazłem firmę która ma takie same ale na mniejsze napięcie. I w opisie jest, że są tantalowe.

Jakie jest U na kondensatorach?
Tantalowe maja lepsze parametry.[/s]

wosiekpl wrote:

Znalazłem firmę która ma takie same ale na mniejsze napięcie.

Na mniejsze napięcie nie mogą być zastosowane, na większe napięcie mogą.

Tak, to wiem, napisał czy może mają na takie jakie mnie interesuje.
Jeśli nie to jeśli zastosuje 22uF w szereg to łączna pojemność spadnie o połowę zaś napięcie będzie dwa razy większe. W sklepie są 22uF 35 V 164D

wosiekpl wrote:

Nie, nie mogą być elektrolityczne bo się grzeją.

To nie argument. Elektrolityczne też mogą grzać się np. gdy jest przyłożone zbyt wysokie napięcie lub podłączone odwrotnie (polaryzacja). Z tego co pokazujesz w ofercie to rzeczywiście mogą być tantalowe. Wykonanie identyczne z Twoimi. Zastosuj z oferty po 2 szeregowo to będą zastępczo po 23,5µF/40 V lub nawet po 3 czyli po 15,5µF/60 V.

wosiekpl wrote:

Jeśli nie to jeśli zastosuje 22uF w szereg to łączna pojemność spadnie o połowę zaś napięcie będzie dwa razy większe. W sklepie są 22uF 35 V 164D

Jeżeli zastosujesz po 2 to akurat wartościowo dopasujesz czyli 11µF/70 V. Nie ma co się zastanawiać.

Znalazłem też te, może założyć takie i połączyć równolegle

Wydje mi się że tak będzie lepiej tylko ze nie będzie już 10uF tylko 9.4uF

wosiekpl wrote:

Znalazłem też te, może założyć takie i połączyć równolegle

Oczywiście, że tak, Czyli 9,4µF/50 V przy połączeniu równoległym. Różnica i tak w granicach tolerancji.

Dzięki wszystkim za pomoc i pozdrawiam

@wosiekpl Stare polskie tantale robione dla wojska. Pomierz przed wmontowaniem.

Jeśli to tantale to pomierzone wartości są jak najbardziej prawidłowe i mieszczą się doskonale w granicach tolerancji. Poza tym kondensator tantalowy praktycznie zawsze uszkadza się tylko dostając zwarcia, utrata pojemności prawie nie występuje, nie wysychają. Nie nadają się do pracy impulsowej i z przebiegami np. w torach audio. Muszą pracować silnie spolaryzowane np. w obwodach z napięciami stałymi. Wygląd obudowy nie jest parametrem określającym rodzaj elementu. Jeśli nie dysponujesz dokumentacją, przynajmniej odczytaj symbole nadrukowane na elemencie, może uda się zidentyfikować co to jest. Ale, jak wyżej napisałem, te kondensatory są sprawne. Nawet jeśli to kondensatory tantalowe.

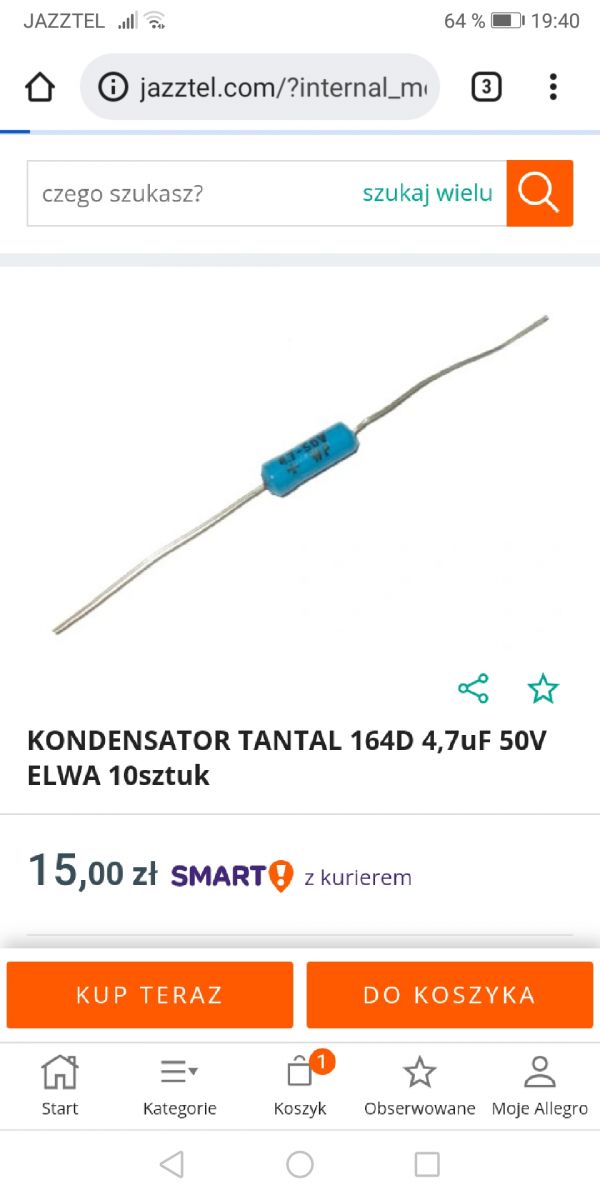

Zamówiłem 4.7uF 50 V

Wracając zaś to tabeli z pomiarami to czy różnica oporności może mieć jakiś wpływ, że się grzeją tranzystory mocy. Jak widać dwa mają 7.6 Ohma i dwa mają 4.7 Ohma

wosiekpl wrote:

Zamówiłem 4.7uF 50 V

Wracając zaś to tabeli z pomiarami to czy różnica oporności może mieć jakiś wpływ, że się grzeją tranzystory mocy. Jak widać dwa mają 7.6 Ohma i dwa mają 4.7 Ohma

To jest tzw współczynnik ESR, czyli zastępcza rezystancja szeregowa. Ma znaczenie w pracy impulsowej czyli np we wszelkiego rodzaju przetwornicach. Grzać się powinien sam kondensator. Jeśli grzeją się tranzystory to raczej nie z powodu zbyt wysokiego ESR kondensatorów. Rozrzut wartości ESR w tych kondensatorach nie jest czymś nadzwyczajnym. Przy małych pojemnościach ESR jest zazwyczaj większy.
