[Solved] Wyniki pomiarów sygnału TV: MER, S/N, PWR na kanałach 9, 24, 33, 43, 46 - interpretacja

Wprowadzam pewne drobne zmiany w mojej domowej instalacji i mam pytanie odnośnie pomiarów które wykonałem moim amatorskim miernikiem combo.

W mojej lokalizacji odbieram TV z kanałów 9, 24, 33 (t2 test), 43,46
Wyniki są następujące:
K9 - MER: 31, S/N: 31 dB, PWR 64 dBuV
K24: MER: 33, S/N: 33 dB, PWR 73 dBuV
K33: MER: 33, S/N: 32dB, PWR 68 dBuV
K43: MER: 31, S/N: 32dB, PWR 74 dBuV
K 46: MER: 30, S/N :341dB, PWR 74 dBuV

Podane wyniki zaokrąglam do całkowitych (nie podaję miejsc dziesiętnych bo po przecinku ciągle się te pomiary trochę wahają)
Nigdy nie mierzyłem miernikiem DVBT i nie wiem czy te wyniki są OK, czy potrzeba wzmocnienia sygnału bo na skali miernika siła sygnału pokazywana jest jako 70-75%.
Pomiaru dokonywałem przy gniazdku abonenckim.
No i MER oraz S/N są na mniej więcej tym samym poziomie na wszystkich kanałach natomiast PWR jak widać różnie od 64-74 dBuV.. Czy powinienem starać się to jakoś wyrównać?

jojoro wrote:

Wprowadzam pewne drobne zmiany w mojej domowej instalacji i mam pytanie odnośnie pomiarów które wykonałem moim amatorskim miernikiem combo.

Witam
Podaj więcej informacji na temat miernika. Co to jest za sprzęt? Fabryczny ?
Samoróbka? Jest skalibrowany?

Jest to spacetronik stc 23. Wiem to raczej mierniko-wskaznik ale nie ukrywam że nie będę do zabawy w swoim domu bez aspiracji do zarabiania na tym kupować miernika profesjonalnego za 4000zl

Witam

Jest do niego instrukcja obsługi, ale to raczej namiastka:
https://shopdelta.eu/pdf.php?page=shop/instruction&product_id=17048

Obok siły sygnału ważna jest też jakość sygnału "quality" jeśli będziesz miał dużo błędów odbiór telewizji cyfrowej będzie marny.

Żeby zglebić temat proponuję poszukać instrukcji profesjonalnego miernika i tam przeczytać metodologię pomiarów. Często są też dostępne szkolenia w postaci materiałów video - online. Informacje te można odnieść do urządzenia które posiadasz.

Niestety jest to prosty sprzęt i nie można mu raczej ufać.
Podejrzewam że z założenia miał działać jako wskaźnik dla monterów anten satelitarnych w ustawieniu ich na konkretnego satelitę.

Jakość na wszystkich kanałach jest 100%. Podesłałem wyniki pomiarów MER oraz C/N (w polskim sofcie tłumaczone jako S/N) bo gdzieś czytałem, że jest to istotniejsze od paska "Jakość".
Nie wiem czy wartość parametru MER jest odpowiednia dla DVBT/T2 czy powinna być wyższa oraz czy poziom sygnału jest wystarczający, czy powinienem go próbować podnosić wzmacniaczami i na jaki poziom? Na różnych stronach widzę że np multiswitch potrafi wypuścić sygnał 85dBuV, a wzmacniacze kanałowe nawet 108 dBuV.

jojoro wrote:

nie wiem czy te wyniki są OK

Wg pomiarów jest dobrze, ale tak jak napisał @LightOfWinter, pozostaje pytanie o ich wiarygodność. Chyba na YT oglądałem film, na którym pomiary między amatorskim wskaźnikiem a pólpropfesjonalnym, bardzo różniły się. Najlepiej byłoby wyniki porównać ze wskazaniami jakiegoś skalibrowanego miernika.

jojoro wrote:

czy potrzeba wzmocnienia sygnału bo na skali miernika siła sygnału pokazywana jest jako 70-75%.

Wg pomiaru, poziom sygnału osiąga maksymalną dopuszczalną wartość - 74 dBµV. W specyfikacji miernika nie podano do jakiej maksymalnej wartości mierzy (np. 90 lub 100 dBµV ). Prawdopodobnie wówczas pokaże 100%.
Dla niektórych odbiorników, 74 dBµV to może być za dużo.
http://www.aval.com.pl/index.php?parametry-sygnalu-dvb-t

LightOfWinter wrote:

Jest do niego instrukcja obsługi, ale to raczej namiastka:
https://shopdelta.eu/pdf.php?page=shop/instruction&product id=17048

Troszkę więcej - https://sklep.delta.poznan.pl/pdf/stc-23__i_pl.pdf

Bardzo dziękuję za pomoc. Ta strona AVAL to prawdziwa skarbnica wiedzy
Takiej tabeli szukałem właśnie, dodatkowo jest informacja o MER i innych ważnych parametrach.
Przynajmniej widzę, że w instalacji nie potrzebuję raczej żadnych dodatkowych wzmacniaczy, nawet jeśli pomiar jest niedokładny o kilka dB czy dBuV to raczej w drugą stronę (może być konieczność stłumienia poziomu sygnału).
Ciekaw jestem czy spotkaliście się w realnym życiu, że nowoczesny sprzęt wykłada się już przy np 78dBuV gdy graniczna to 74dBV

No i ostatnia rzecz, czy u siebie w domu walczylibyście o to, żeby wyrównać poziom sygnału np. jakimś profilerem czy wzmacniaczem kanałowym idealnie, czy też przy różnicy 64-74 między najsłabszym a najmocniejszym kanałem to szkoda zachodu. Mówię oczywiście o zastosowaniach typowo domowych a nie hotel

jojoro wrote:

czy spotkaliście się w realnym życiu, że nowoczesny sprzęt wykłada się już przy np 78dBuV gdy graniczna to 74dBV

Najprędzej z tak mocnym sygnałem problemy mogą mieć niektóre dekodery. Dla nich nawet 74 dBµV, to moze byc sporo za dużo. Telewizory powinny sobie poradzić nawet z 78 dBµV - szczególnie gdy sygnał jest dobrej jakości.
Przyjęło się, że najbezpieczniej gdy sygnał na gnieżdzie antenowym mieści się w zakresie 55-65 dBµV.

jojoro wrote:

czy też przy różnicy 64-74 między najsłabszym a najmocniejszym kanałem to szkoda zachodu

Dipol wrote:

W całym zakresie częstotliwości poziomy nie powinny się różnić więcej niż o 10 dB

https://www.dipol.com.pl/o_pomiarach_sygnalu_antenowego_bib09.htm

Wyniki masz bardzo dobre. Nie ma znaczenia, że jest między kanałami różnica. Nieraz tak dziwacznie nadają.

_cheetah_ wrote:

Dopóki jest się w widełkach sygnału zapewniającego stabilny odbiór, czyli jakość wskazywana przez odbiorniki jest na "100%", to nie ma specjalnego sensu się męczyć. Przy rozrzutach, jak u ciebie, ja bym nic nie robił.

Sprawdzałem i na wszystkich odbiornikach jest 100/100

_cheetah_ wrote:

Natomiast warto zwracać uwagę, aby podział sygnału wewnątrz budynku na kilka odbiorników dawał jak najbardziej zbliżone wartości na poszczególnych odbiornikach były w miarę podobne.

Nie pomyślałem, ale dzięki za sugestię. Zrobiłem pomiary tym moim miernikiem na wszystkich gniazdach w domu i wyniki są porównywalne w granicach +-1dB

LeDy wrote:

Wyniki masz bardzo dobre. Nie ma znaczenia, że jest między kanałami różnica. Nieraz tak dziwacznie nadają.

Raczej obarczam za to moja instalację antenową, bo ten kanał 9 o najniższej mocy idzie z innej anteny (VHF) a pozostałe kanały (te o wyrównanej mocy) z innej anteny (UHF)
VHF odbieram z Łódź ZYGRY (55km ode mnie, a UHF z Łódź EC4 - 62km).
Łączę to zwrotnicą w jeden przewód antenowy.

Tym miernikiem od PWR 60 dBuV wyżej to już dobre parametry.

Jestem jeszcze ciekaw czy mógłbym odebrać sygnał DAB+ kanał 5c, ale w mierniku nie mam zaprogramowanych kanałów radiowych tylko telewizyjne. Mogę sobie jednak wybrać kanał 5 i zmienić jego częstotliwość na 178352kHz ale to nic nie daje. Nie mam pod ręką odbiornika DAB+ i nie wiem czy miernik nie pokazuje jakości bo nie nie mam zasięgu DAB+ czy po prostu ten miernik nie odbiera tego typu kodowania/zakresu częstotliwości etc.

jojoro wrote:

nie wiem czy miernik nie pokazuje jakości

Jakości może nie pokazać, ale poziom sygnału raczej tak.
Z tym że DAB+ nadawany jest z komina EC w Łodzi, a antenę VHF masz ustawioną na Zygry.

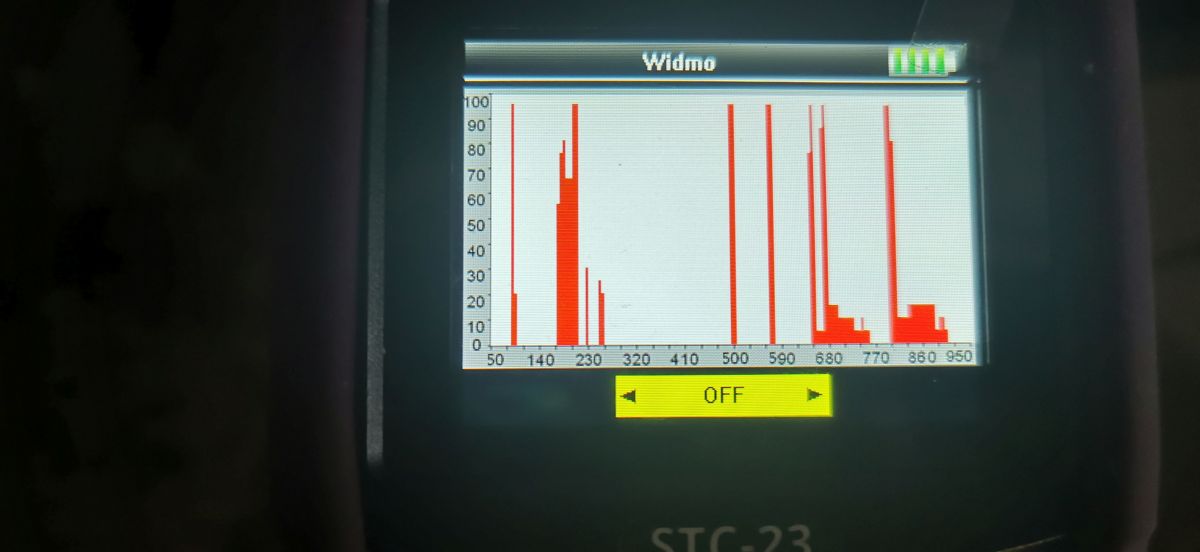

Tak wygląda spectrum


Ewidentnie coś jest w okolicach kanału 5c

No i coś na częstotliwości 800MHz. Powinienem zastosować filtr LTE?

Dziękuję wszystkim za pomoc. Temat uważam za wyczerpany.
