Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa

CameR 16 Mar 2022 14:17 2688 7
Optex

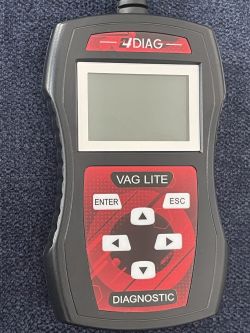

  • Przedstawię tu wnętrze i naprawę bardzo prostego "skanera diagnostycznego" 24DIAG Vag Lite.
    V-Tooltech Mini-VAG

    Dostałem ten tester od znajomego, który dwa lata temu temu zamienił samochód grupy VAG na nową Koreańską KIA Sportage.
    Po podłączeniu "skanera diagnostycznego" do samochodu VW Polo 6R, urządzenie nie potrafiło nawiązać komunikacji ze sterownikami.

    Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa

    Co znajdziemy wewnątrz "skanera diagnostycznego" za 350zł ?
    Przekonajmy się, czy uda się go naprawić ?
    Każdorazowo próba połączenia się z dowolnym sterownikiem samochodu, skutkowała komunikatem "wykrywanie protokołu" i powrotem do menu.

    Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa

    Co było uszkodzone ?
    Usterka była bardzo prosta i oczywista do zlokalizowania.
    Od drgań lub braku staranności przy montażu ze złącza płytki, wysunął się pin z niebieskim przewodem.

    Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa

    W wyniku naprawy, "skaner diagnostyczny" wrócił do życia.
    Łączy się ze sterownikami samochodu.
    Natomiast co do jego możliwości - to już temat na inną dyskusję.
    Nie potrafi zinterpretować podstawowych błędów w sterowniku silnika.

    Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa


    Spoiler:
    Najważniejsze informacje:
    Diagnostyka / Odczyt i kasowanie błędów / Parametry rzeczywiste / Kodowania / Adaptacje / Kalibracje / Testy wykonawcze samochodów grupy VAG z lat 1992-2014/2015 (VW, AUDI, SKODA i SEAT).
    Bardzo prosta i intuicyjna obsługa.
    Pełny język Polski (menu oraz kody błędów).
    Instrukcja obsługi również w j. Polskim
    Najnowsza wersja oprogramowania i tłumaczenia
    Brak wymuszonych rocznych opłat tzw. abonamentów! Tester pracuje bez przerwy i nigdy nie zostanie zablokowany!
    Bezpłatne, bezterminowe aktualizacje oprogramowania.
    Pełna pomoc podczas uruchomienia, obsługi urządzenia!
    Połączenie z samochodem poprzez gniazdo OBD2 (nie wymaga baterii), lub adapter 2x2pin dostępny na naszych aukcjach.
    Podświetlany wyświetlacz LCD o wymiarach 128x64px
    Brak konieczności używania komputera/laptopa.
    Wytrzymała i poręczna czarna obudowa.
    Idealny do warsztatu oraz diagnozy własnego samochodu.
    Obsługa samochodów grupy VAG z lat 1992-2014/2015 (VW, AUDI, SKODA i SEAT)

    W zestawie:
    Skaner diagnostyczny 24DIAG Vag Lite Diagnostic
    Kabel kompatybilny USB.
    Instrukcja obsługi w j. Polskim (otrzymasz ją mailem w formie elektronicznej PDF po zakupie)!
    Etui/Futerał wypełnione gąbką.
    Aktualizacje na przyszłość oraz pomoc w uruchomieniu.
    Obsługiwane protokoły:
    KWP1281
    KWP2000 (slow/fast init)
    TP-CAN BUS (11bit/250kB, 11bit/500kB, 29bit/250kB, 29bit/500kB)
    UDS

    Cechy i funkcje:
    Identyfikacja sterownika
    Odczyt i kasowanie kodów błędów
    Bloki danych rzeczywistych (np. temperatury, zawory, czujniki)
    Nastawy podstawowe
    Adaptacje/kalibracje (np. przepustnicy)
    Test elementów wykonawczych
    Kodowanie modułów
    Kasowanie inspekcji, przeglądów serwisowych
    Cofanie zacisków elektrycznego hamulca postojowego (do wymiany klocków)
    Odpowietrzenie pompy ABS (po wymianie płynów, zacisków hamulcowych)
    Dodawanie kluczy do centralnego zamka, immobilizera
    Podgląd i regenerację/wypalanie filtra cząstek stałych DPF
    i inne zależnie od marki i modelu

    Obsługiwane sterowniki/moduły:
    Elektronika i osprzęt silnika
    Elektronika automatycznej skrzyni biegów
    System hamulcowy ABS/ESP
    Sterownik układu bezpieczeństwa (poduszki powietrzne, kurtyny, napinacze pasów)
    Tablica wskaźników
    System klimatyzacji AC / Ogrzewanie elektryczne
    Centralny zamek
    System komfortu
    Immobilizer
    Radio
    Nagłośnienie
    Sprzęgło elektroniczne
    Poziomowanie auta
    Wspomaganie układu kierownicy
    Pomoc w jeździe (ASR)
    Zawieszenie elektryczne
    Dodatkowe ogrzewanie
    Sterowanie dystansem
    Magistrala danych
    Dach elektryczny
    Regulacja lewego reflektor.
    Regulacja prawego reflektor.
    Nawigacja
    Monitorowanie wnętrza
    Automatyczne przełączanie świateł
    Napęd elektryczny
    Kontrola akumulatora
    Moduł bezpieczeństwa
    Pomoc w parkowaniu
    Centralna elektryka
    Sterowanie napędem 4×4
    Sterowanie momentem napędu.
    Regulacja fotela kierowcy
    Sterowanie pompą w Dieslu
    Regulacja świateł z automatycznym poziomowaniem
    Nadzór ciśnienia w kolach
    Regulacja lusterek i foteli
    Ładowanie akumulatora
    Elektr.drzwi kierowcy
    Elektr.drzwi pasażera
    Elektr.lewe tylne drzwi
    Elektr.prawe tylne drzwi
    Zaciągnięty hamulec
    Hamulec pomocniczy
    Asystent pokładowy kier.1
    Asystent pokładowy kier.2
    Tylny spojler
    Dostęp i zezwolenie
    Regulacja siedzenia pasażera
    Wyświetlacz /CNTL jednostki (Unit)
    Wyświetlacz/CTL tyl jednostki
    Telewizja
    Kontrola dźwięku
    Telefon
    Dach elektryczny
    Regulacja tylnych siedzeń
    Wycieraczki elektroniczne
    Drzwi przesuwane
    Ochrona przy holowaniu
    Funkcja przyczepy
    Sterownik kontroli klimatu
    Sterownik innego silnika
    Blokada mechanizmu różnicowego
    Hamulec parkingowy
    Rezerwowy zbiornik paliwa
    Stabilizatory
    Detekcja pozycji auta
    Wzmacniacz dźwięku
    Funkcje specjalne
    Wyświetlacz dachu
    Moduł tablicy wskaźników
    Przesuwane lewe drzwi
    Dodatkowe podgrzewanie
    Cyfrowy wzmacniacz radiowy
    Radio satelitarne
    Cyfrowy tuner TV

    Cool? Ranking DIY
    [28-30.06.2022, targi] PowerUP EXPO 2022 - zasilanie w elektronice. Zarejestruj się za darmo
    About Author
    CameR

    Moderator of Vehicle Security
    Offline

    Montaż i serwis alarmów, centralnych zamków, blokady alkoholowe, naprawa pilotów, liczników, elektroniki samochodowej.
    http://www.auto-alarm.com.pl
    http://www.autoalarm.katowice.pl
    Has specialization in: alarmy, serwis auto-elektroniki, komputery
    CameR wrote 6540 posts with rating 2311, helped 950 times. Live in city Katowice. Been with us since 2006 year.
  • Optex
  • #2
    lukaszd82
    Level 30  
    Miałem skaner MINI VAG od VIAKEN, wnętrze wyglądało podobnie.
    Do wspomnianego skanera dogrywało się biblioteki z błędami (w moim przypadku do samochodów z grupy VAG).
    Tu moim zdaniem tkwi problem nie odnajdywania błędów. Na 99% baza obejmuje tylko grupę VAG.
    Daję linki do plików z wersjami oprogramowania oraz bazami dla Viaken. Nie wiem czy jest to kompatybilne z zamieszczonym tutaj sprzętem i niestety nie posiadam już tamtego skanera aby cokolwiek sprawdzić.
    Viaken Vag-Mini
    Viaken OBD2-Mini

    Być może komuś się to przyda. Jest duża szansa, że produkt VIAKEN ma tylko brand zmieniony :)
  • Optex
  • #3
    CameR

    Moderator of Vehicle Security
    lukaszd82 wrote:
    Jest duża szansa, że produkt VIAKEN ma tylko brand zmieniony

    Jest tak, jak piszesz.
    W "celach edukacyjnych" wykonałem aktualizację "naprawionego" "skanera" za pomocą plików Vag-Mini, pobranych z firmy Viaken.
    "Skaner" przyjął aktualizację i działa prawidłowo. Identyfikuje się teraz jako Viaken.
    Niestety nadal nie potrafi interpretować błędów odczytanych z Polo 6R

    Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa
    Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa
  • #4
    lukaszd82
    Level 30  
    A wgrywałeś oba pliki? Firmware + plik bazy? U mnie z autami Vag nigdy problemu nie miałem...
    Masz najpierw wgrać "Oprogramowanie" a później "Bata DTC". Oba pliki są w archiwum. Niekiedy w nowej wersji brak DTC i wtedy szukamy pliku w poprzedniej wersji ...
    Wszystko jest opisane pod okienkiem programu do wgrywania na stronie Viaken.
  • #5
    CameR

    Moderator of Vehicle Security
    lukaszd82 wrote:
    A wgrywałeś oba pliki?

    Tak, wgrałem oba pliki.
    Po wgraniu pierwszej aktualizacji oprogramowania, pojawia się komunikat o braku bazy danych.
    Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa
    Dopiero wgranie obu plików, pozwoliło uruchomić "skaner".

    Ja nie wiążę z tym urządzeniem żadnych planów na przyszłość.
    Na co dzień używam zupełnie innych urządzeń diagnostycznych.
    Ten skaner, to tylko zabawka, którą niewiele można zrobić.
    Natomiast, to na co pozwala "skaner" jest bardzo utrudnione i czasochłonne.
    Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa

    W zasadzie można to traktować wyłącznie jako "czytnik i kasownik" błędów.
    Jakakolwiek próba adaptacji i konfiguracji sterowników - pomimo aktywnej opcji w menu, kończy się komunikatem w stylu "ta opcja nie jest obsługiwana dla tego samochodu".
    Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa Skaner diagnostyczny 24DIAG Vag Lite - wnętrze i naprawa

    Ciekawe jest to, że ten sam hardware w wersji oprogramowania X-Diag kosztuje 350zł a w wersji Viaken 165zł.
    Z tego co na szybko zaobserwowałem - mogą dokładnie tyle samo - czyli niewiele :)
    W wolnej chwili zrobię jeszcze jedną aktualizację oprogramowaniem OBD2-Mini od Viakena.
    Jest możliwe, że dla oprogramowania OBD2-Mini, będzie brakować podzespołów na PCB, typu ELM327- są wolne miejsca.
    Zobaczymy czy "ruszy" ?
  • #7
    keseszel
    Level 26  
    Czyli ten skaner robi to co większość tanich modułów z Allegro za 30-50 PLN.
