. Pomysł że tak powiem umarł śmiercią naturalną. Kilka dni temu odwiedził mnie jeden ze szwagrów który po wymianie swego sprzętu na nowszy, obsługujący już 4k przeznaczył trzy NBOXy do utylizacji. Takim oto sposobem zostałem posiadaczem czterech dekoderów (jeden pracuje w domu). Dekodery były szwagra własnością i pracowały u niego w systemie multiroom.
Przyjrzyjmy się zatem co jeszcze poza obudową możemy wykorzystać we własnej konstrukcji... Wnętrze dekodera prezentuje się imponująco;

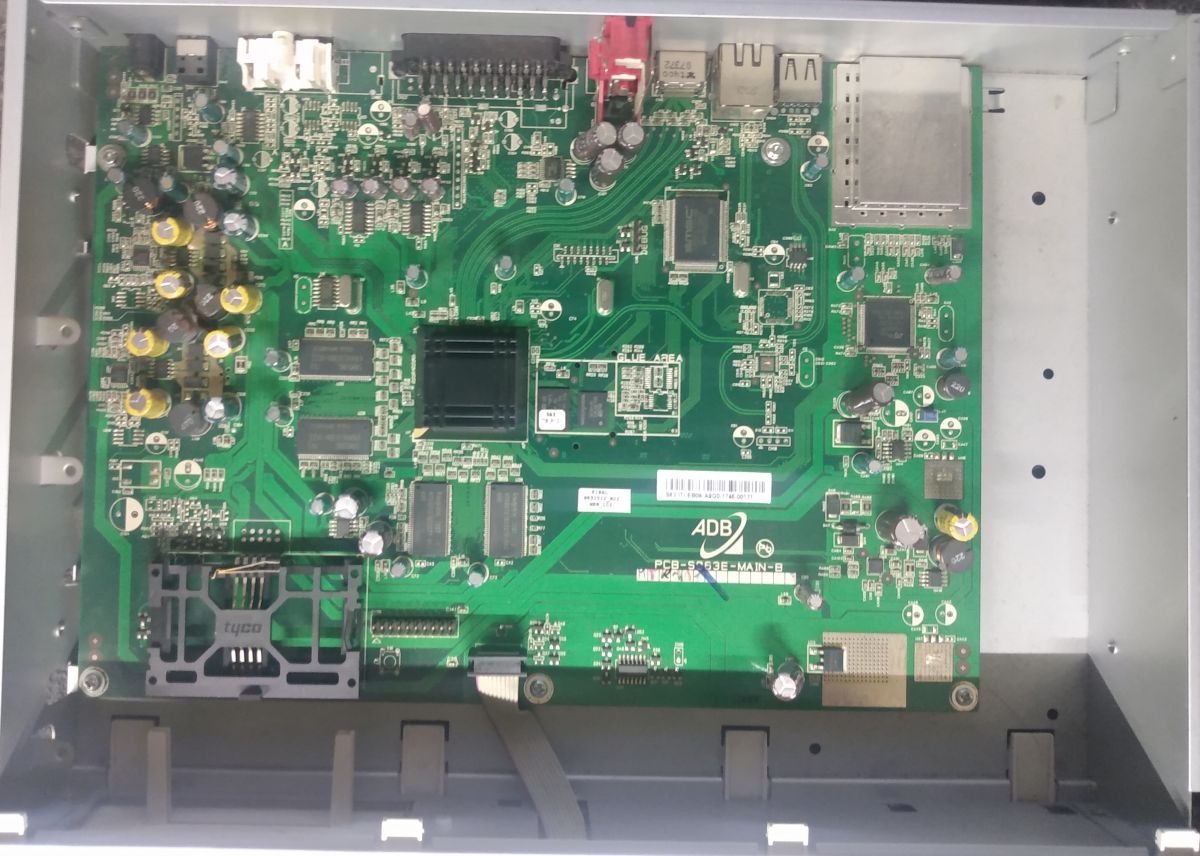

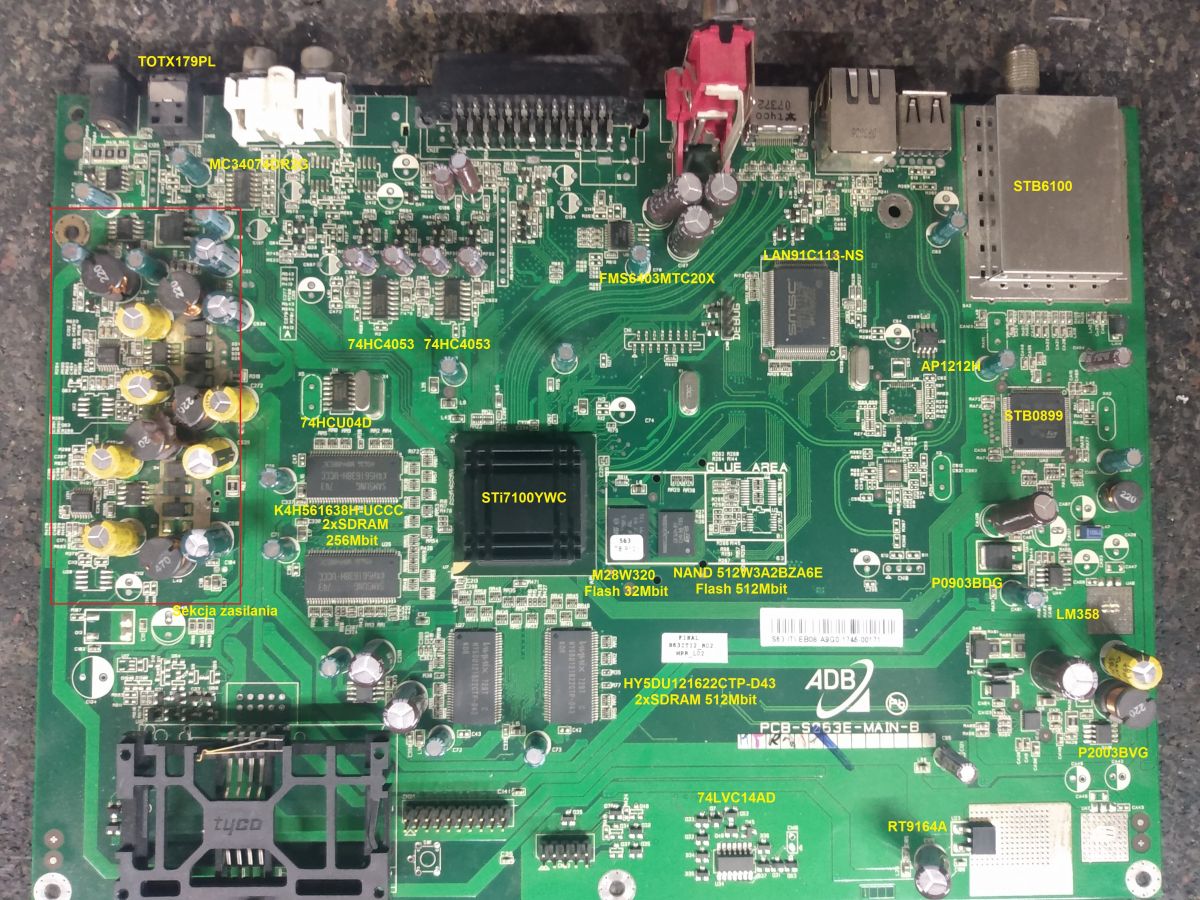

Większości specjalizowanych komponentów nie będziemy w stanie i tak wykorzystać choć kto wie? Poniżej wymontowana już z obudowy płyta z zaznaczonymi ważniejszymi elementami;

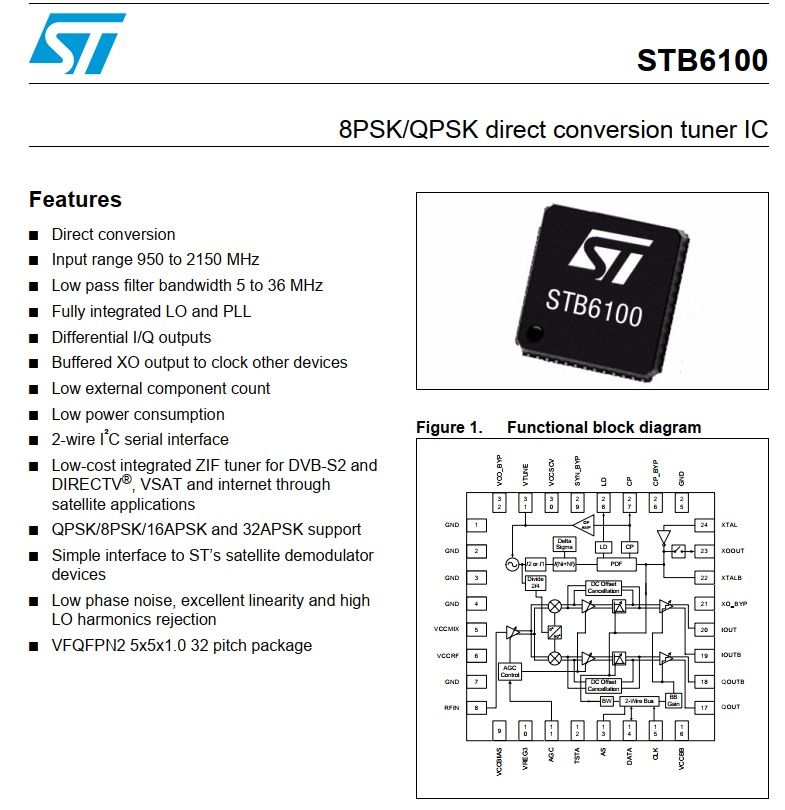

Zacznijmy od wejścia antenowego, sygnał z konwertera o częstotliwości ~950÷2150MHz trafia na wejście głowicy w.cz. (tunera) STB6100. Jest to specjalizowany układ o bezpośredniej przemianie częstotliwości zawierający wewnątrz również PLL, głównym jego zadaniem jest przesunięcie widma częstotliwości odbieranego przez dekoder sygnału do wartości akceptowanych przez przetworniki ADC dekodera. Tu mamy do czynienia z technologią SDR;

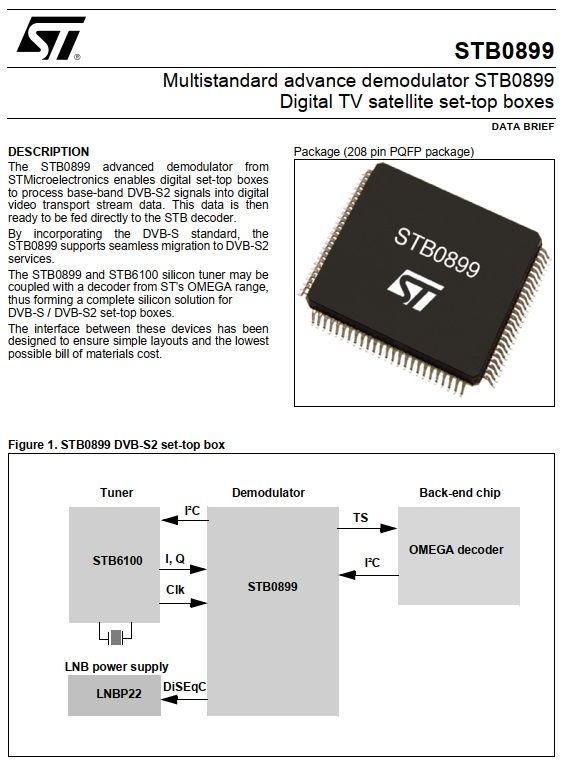

Sygnały kwadraturowe I oraz Q trafiają na wejście przetworników analogowo-cyfrowych scalonego demodulatora STB0899 a następnie już w postaci cyfrowego strumienia danych TS (Transport Stream) do sprzętowego dekodera MPEG;

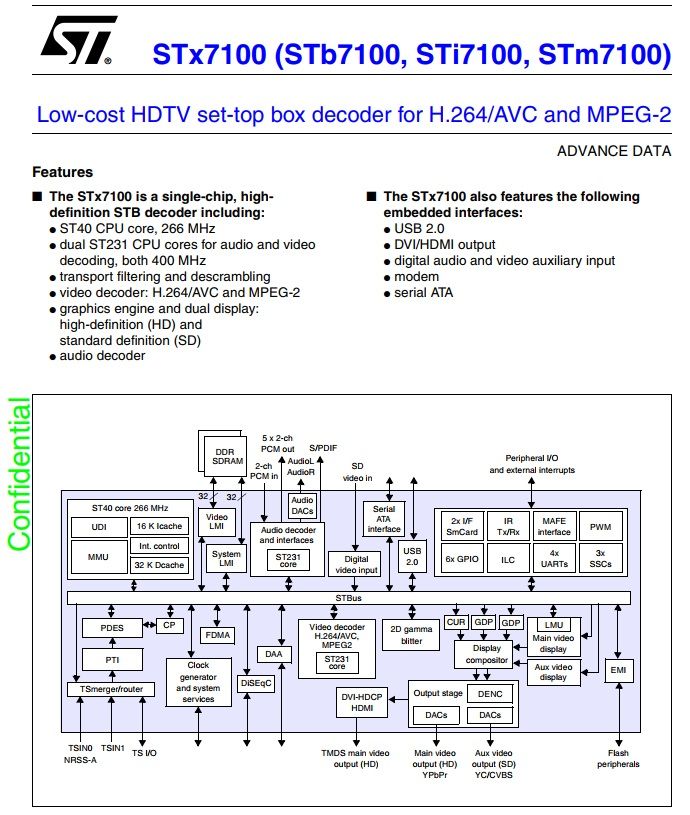

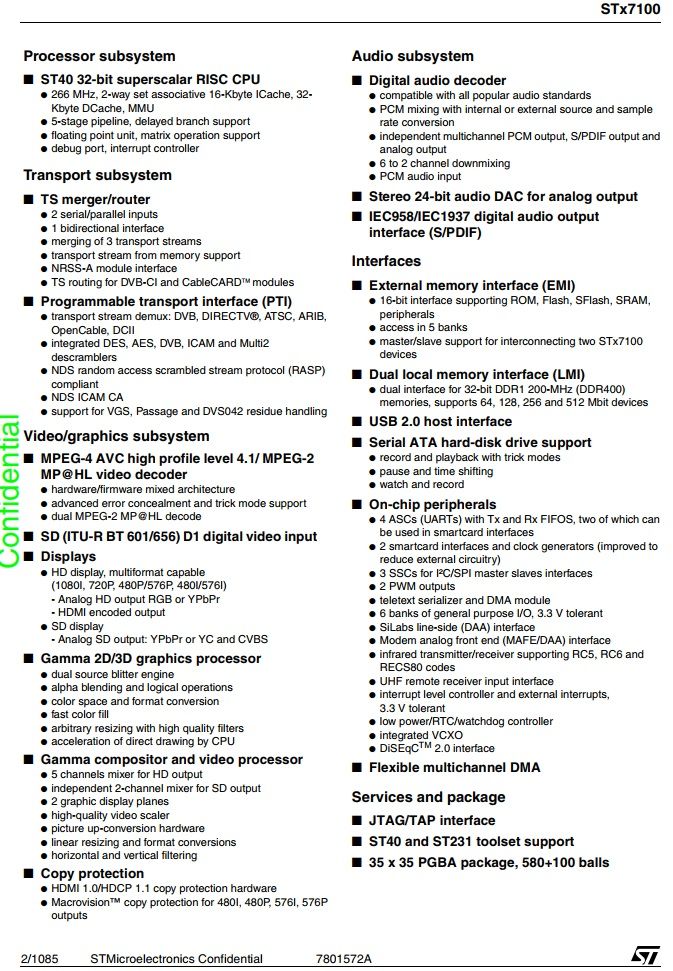

Rolę sprzętowego dekodera oraz "serca" urządzenia pełni STi7100, jest to bardzo rozbudowany procesor sygnałowy zawierający w swym wnętrzu prawie wszystkie niezbędne do działania komponenty oraz posiadający jak na czas wejścia na rynek mnóstwo możliwości;

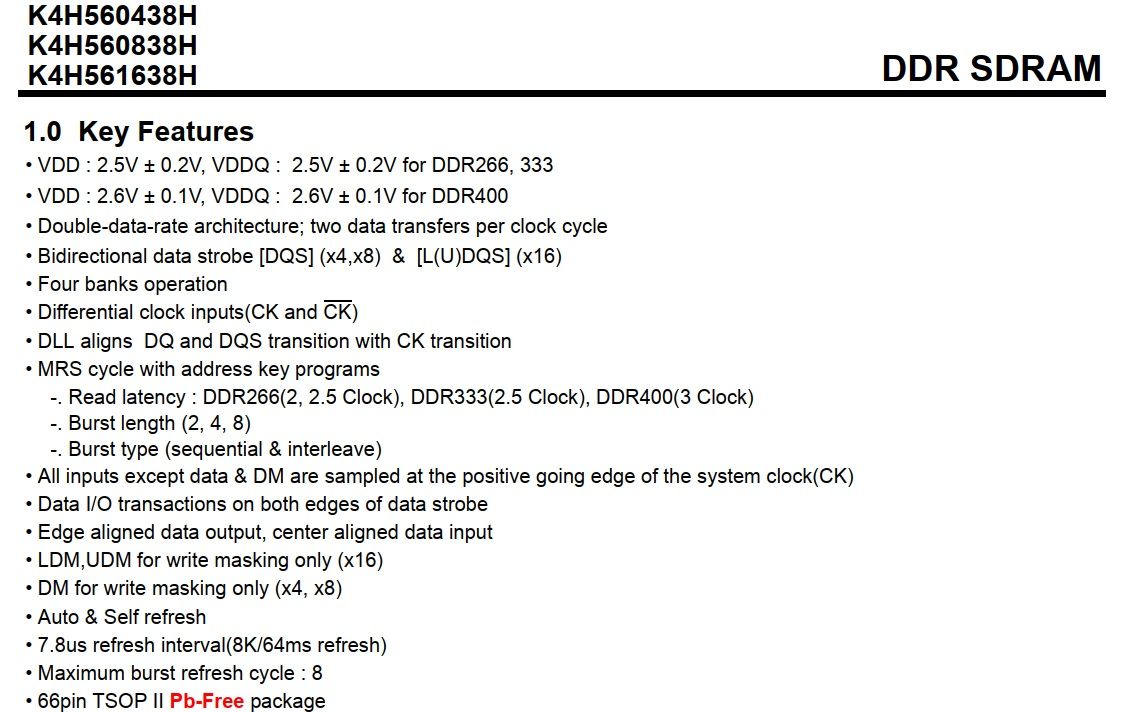

W czasie gdy wprowadzano NBOX'a na rynek był to jeden z najbardziej zaawansowanych dekoderów, zależnie od wersji umożliwiał obsługę dysku twardego do zapisywania audycji czy też obsługę kilku wejść oraz pracę również w systemie kablowym DVB-C. Większość jego możliwości została zepsuta poprzez firmowe oprogramowanie ITI i dopiero po rozpracowaniu przez amatorów modyfikacji i stworzeniu dedykowanej wersji systemu Linux dla dekoderów pod nazwą ENIGMA pokazał pazur. STi7100 współpracuje z dwoma bankami pamięci z czego jeden z nich pełni funkcję systemowego RAM'u, a drugi przechowuje dane o wyświetlanym obrazie. W obu przypadkach są to pamięci SDRAM, pierwszy bank to 2xK4H561638H-UCCC firmy Samsung;

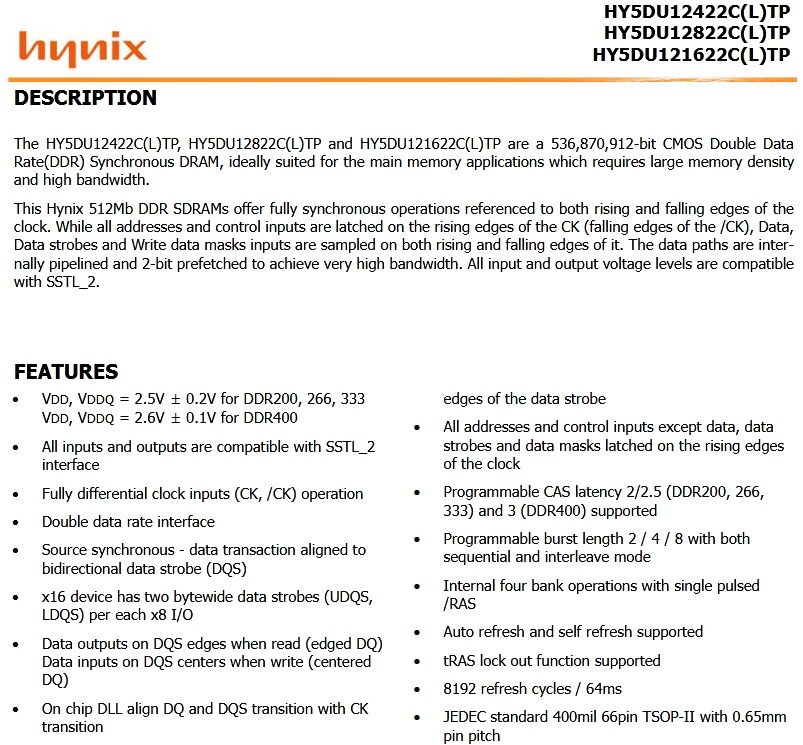

Oraz 2xHY5DU121622CTP firmy Hynix;
Rolę "twardego dysku" współpracującego z STi7100 i przechowującego oprogramowanie systemowe oraz ustawienia pełnią dwie pamięci FLASH, pierwsza z nich to M28W320;

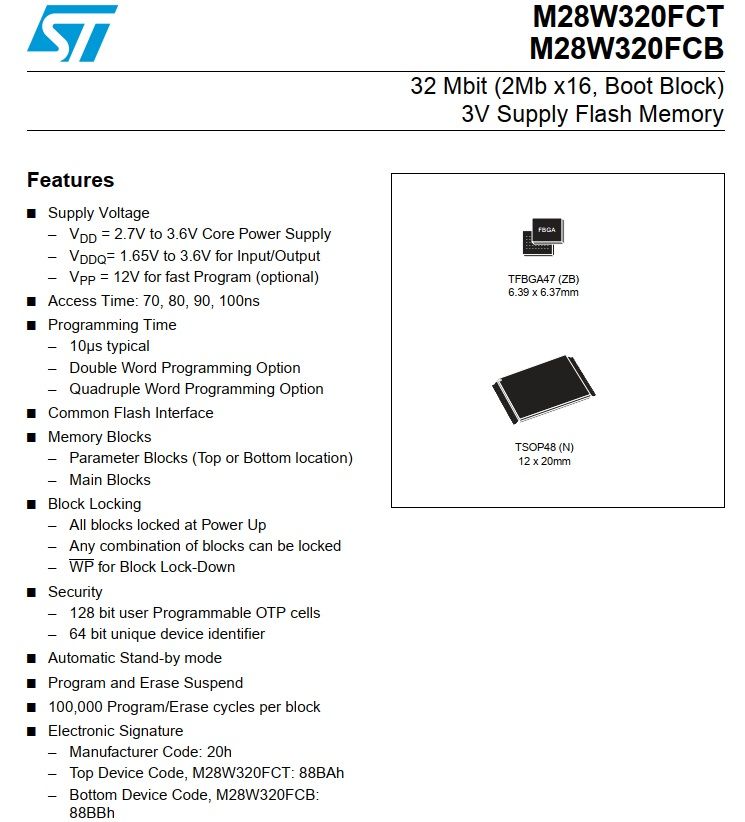

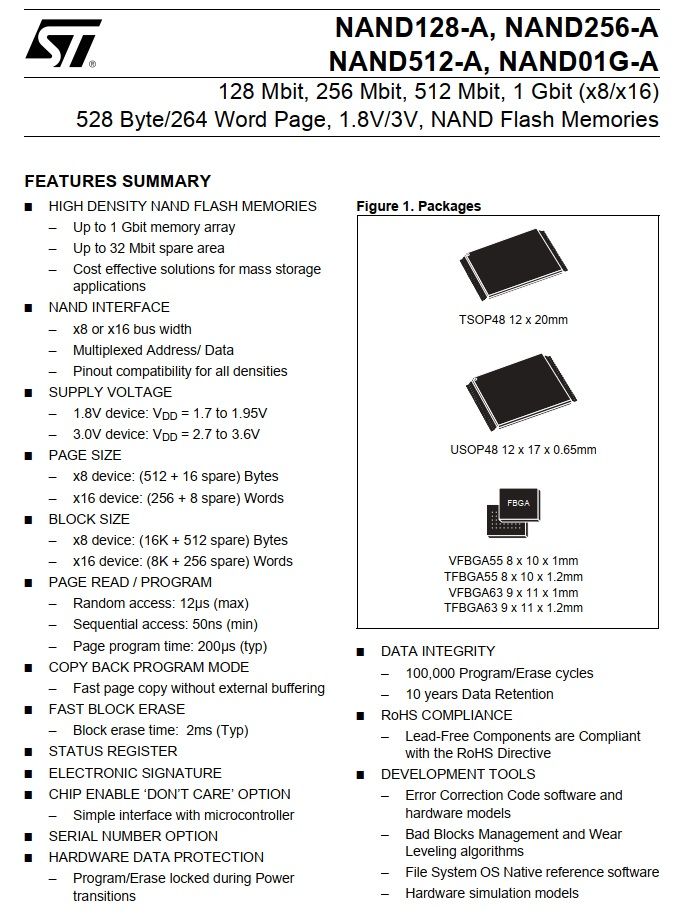

Pamięć ta zawiera głównie tzw. bootloader który pozwala na załadowanie do głównej pamięci FLASH głównego firmware poprzez port USB czy też złącze debugowania. Główną pamięcią jest NAND512W3A2BZA6E;
Co ciekawe, w pewnych wersjach dekodera pamięci te były zabezpieczone przed fizyczną ingerencją czyli wymianą układu. Wymagane to było w niektórych przypadkach gdy istniała potrzeba zmiany oprogramowania. W wersji BXZB (czyli tej którą prezentuję) pamięci FLASH nie są zabezpieczone, widać jedynie opis na PCB sugerujący zalanie żywicą/klejem;
W wersji BSKA (najczęściej spotykany) znacząco różniła się płyta główna oraz to że pamięci FLASH były pokryte klejem/żywicą. Płyta BSKA;
Widać nieco inny kształt PCB z "wykrojoną" głowicą aby zrobić miejsce dla HDD, oraz modyfikacją bootloadera dla ENIGMY. Zbliżenie na FLASH;

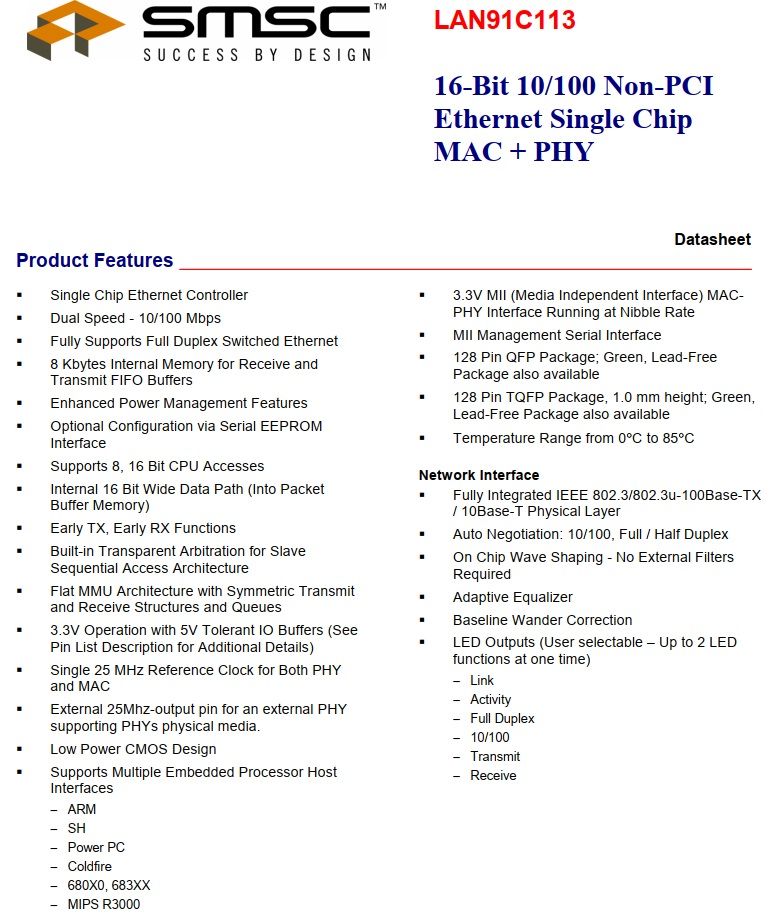

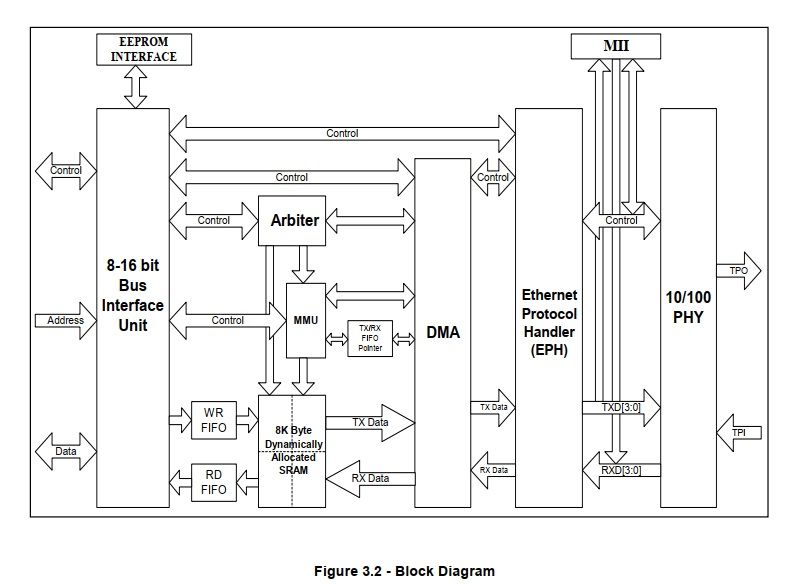

W pobliżu gniazda LAN umieszczono kontroler Ethernet firmy SMSC LAN91C113NS, jest to zaawansowany układ dający możliwość komunikacji poprzez sieć LAN 10/100 Mbps systemom 8-mio oraz 16-to bitowym;

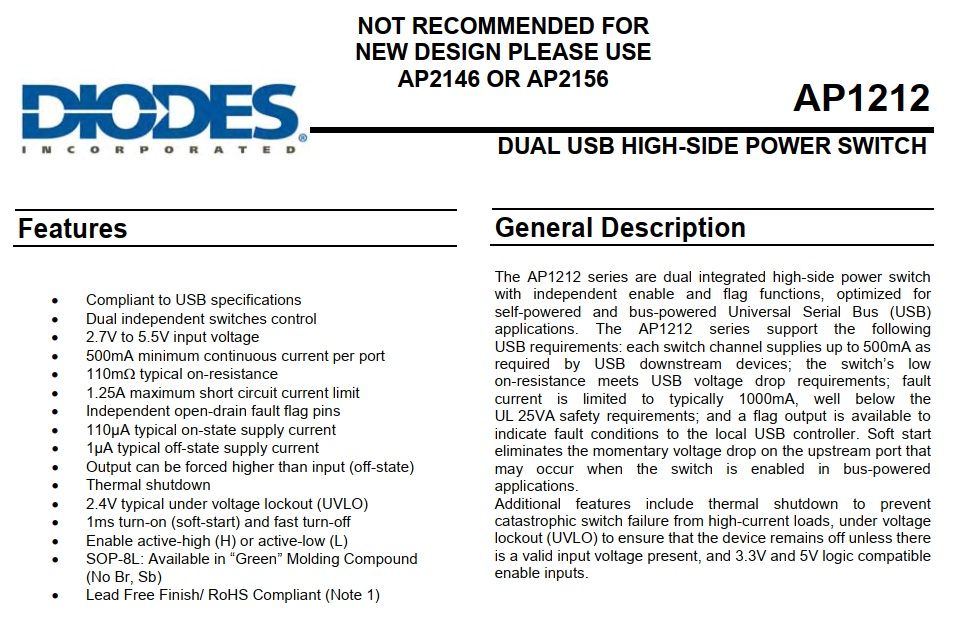

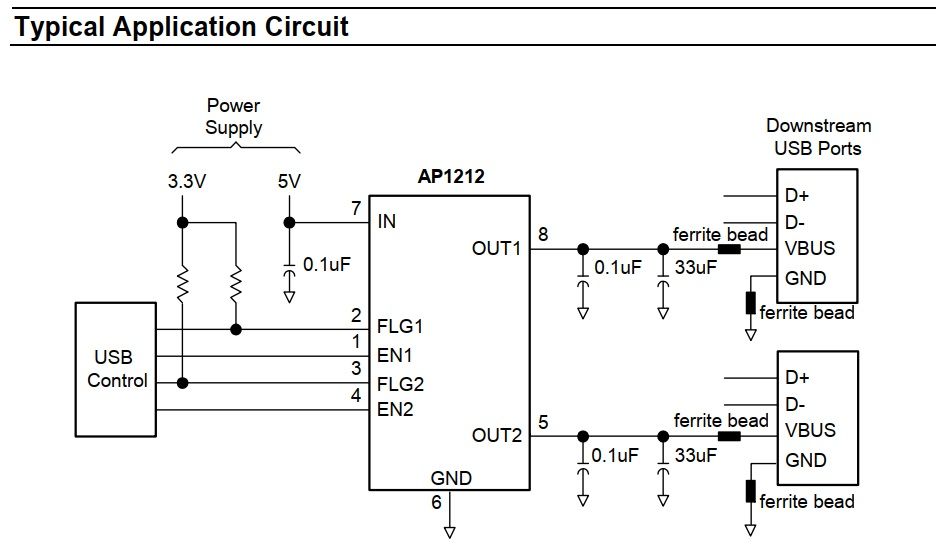

Tuż obok umieszczono scalony przełącznik zasilania dla portu USB, jest to AP1212H;

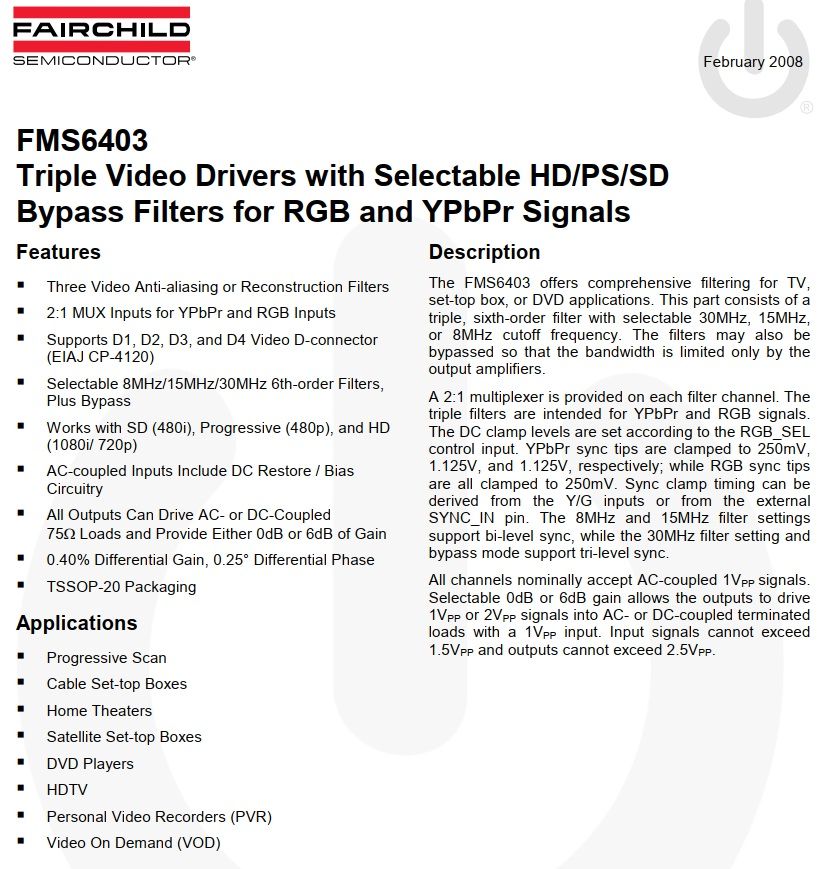

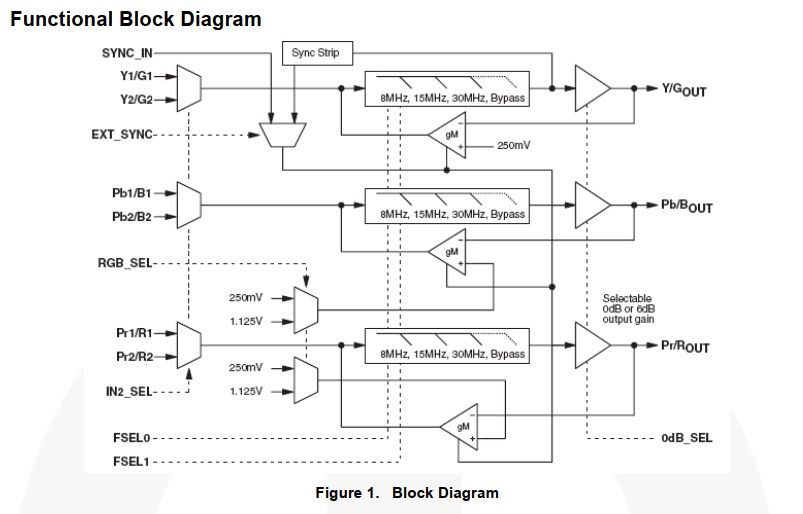

Przy gniazdach Audio/Video zlokalizowano scalony przełącznik/bufor/filtr FMS6403, układ ten zapewnia odpowiednie filtrowanie oraz przełączanie sygnałów dla wyjścia Scart RGB lub Component zapewniając odpowiednie dopasowanie dla analogowego sygnału wideo;

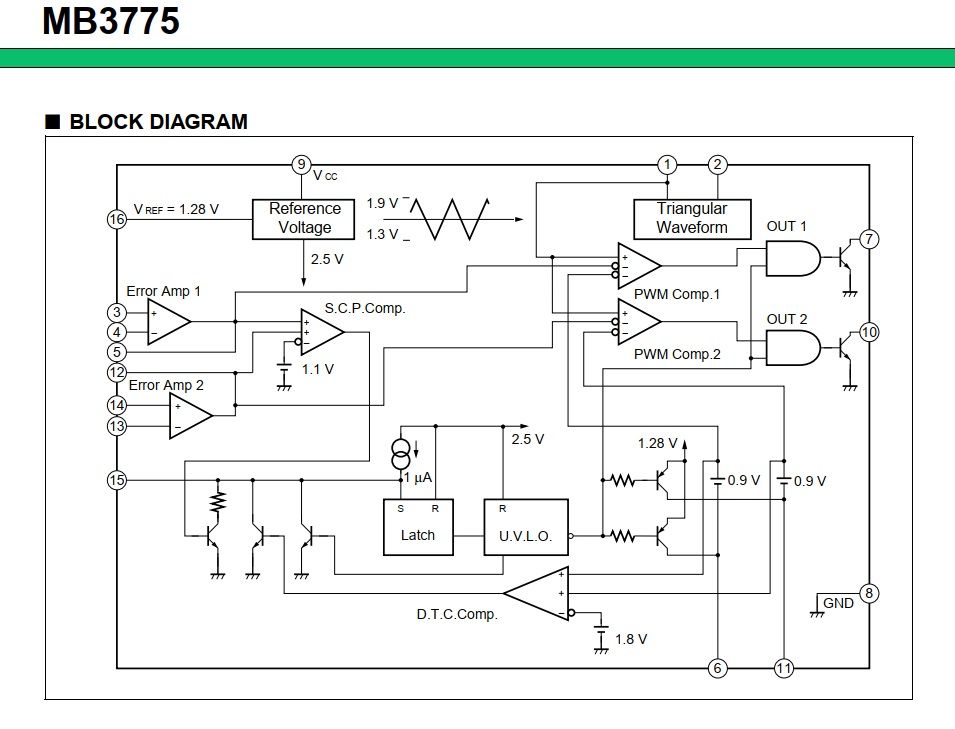

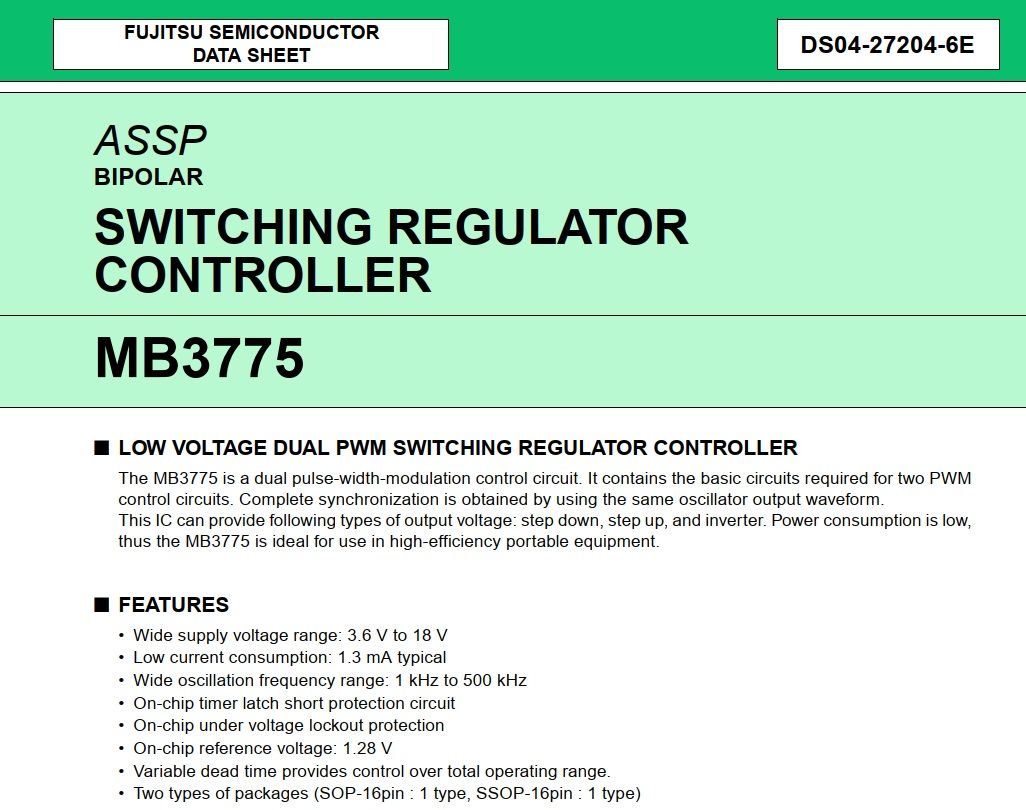

Większości z powyższych układów nie wykorzystamy, jednak warto znać ich funkcje. Oprócz tego znajdziemy kilka bardziej standardowych elementów; 74LVC14, 74HCU04, 74HC4053 czy też RT9164A lub LM358 i MC34074. Najwięcej nadających się do powtórnego użycia elementów znajdziemy w sekcji zasilania, są to m/n; MB3775 czyli zaawansowany sterownik przetwornic impulsowych;

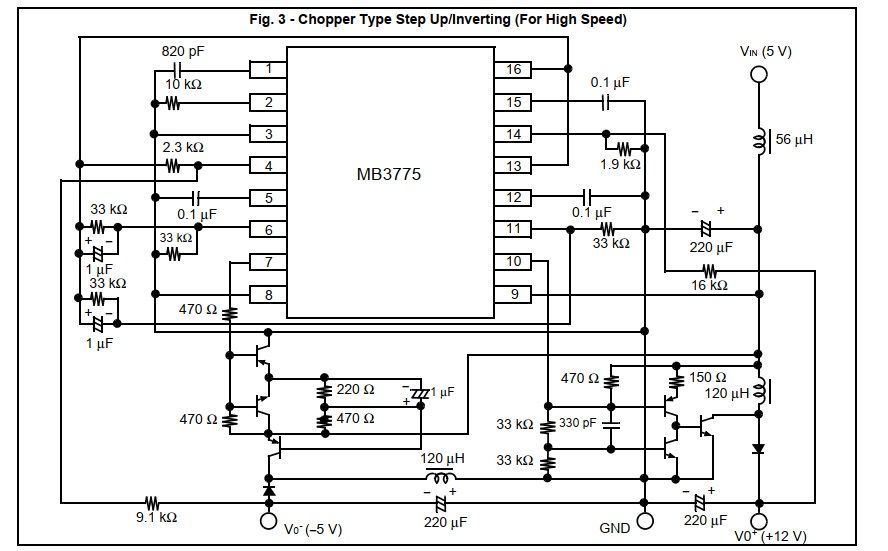

Oraz przykładowa aplikacja;
Na pokładzie NBOXa mamy aż dwa MB3775

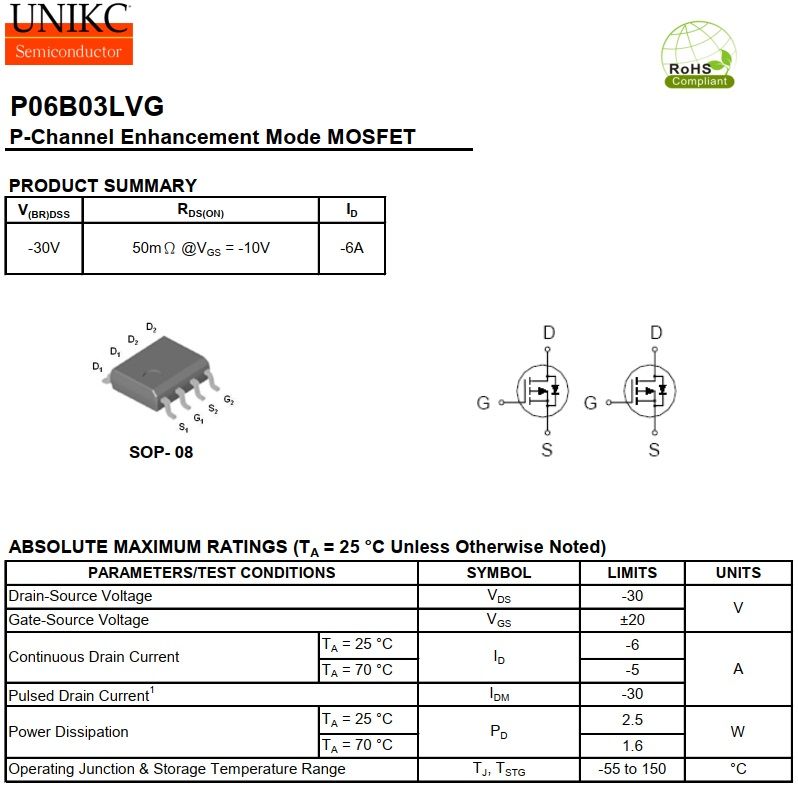

. Znajdziemy również kilka podwójnych P-MOSFET'ów, P06B03 które mogą znaleźć zastosowanie;
Do tego dużo innych mniejszych tranzystorów oraz diod a także wiele elementów RLC. Jednak tym co może stanowić swego rodzaju "wisienkę na torcie" jest panel przedni dekodera. A dlaczego? Gdyż dostajemy do rąk praktycznie cały "panel operatorski" wraz z wyświetlaczem
. Po odpięciu z zatrzasków plastikowego frontu obudowy otrzymujemy dostęp do PCB front-panelu;
Dla panelu z wersji BXZB

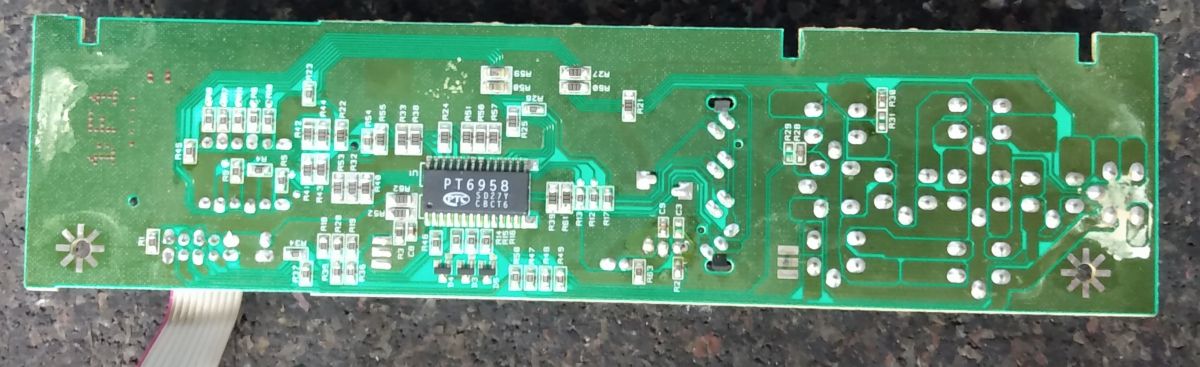

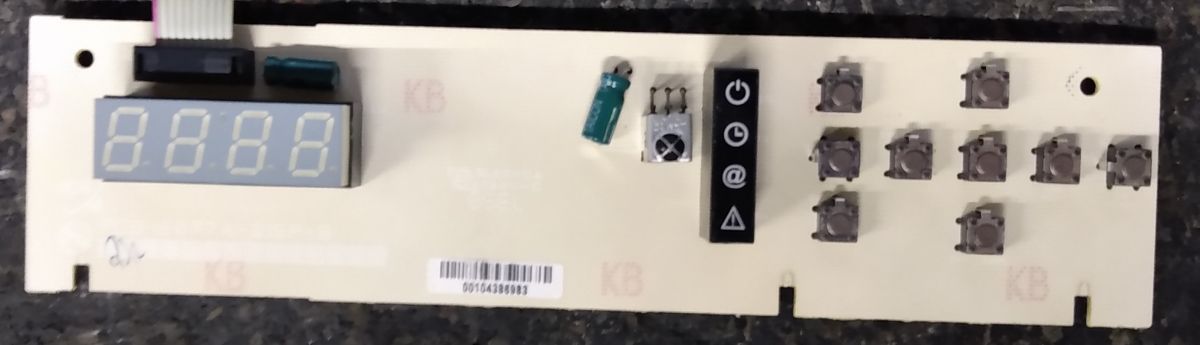

Oraz po zdemontowaniu PCB
Strona elementów

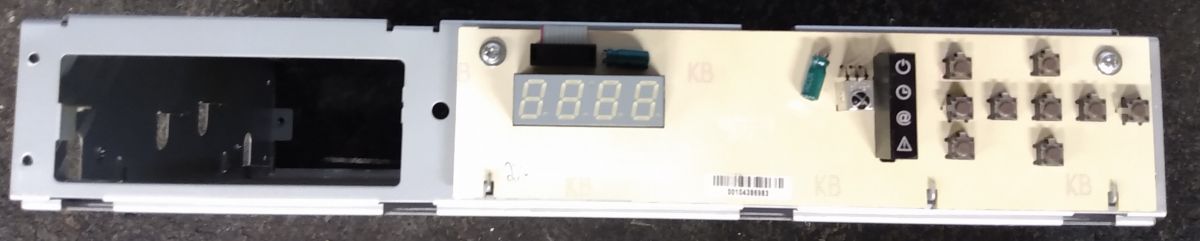

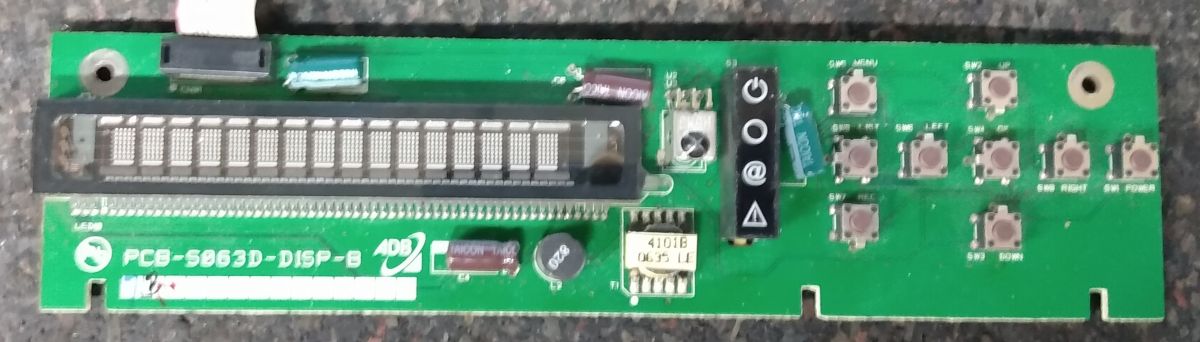

Tu jednak zależnie od wersji możemy spotkać inne front-panele, te najciekawsze pochodzą z innych wersji. Tu możemy spotkać zbliżony do BXZB lub nieco bardziej rozbudowany zawierający wyświetlacz VFD 1x16 znaków;
BSKA
BZZB
Poza różnicami wynikającymi z zastosowania innych wyświetlaczy, wszystkie niejako bazują na PT6958;

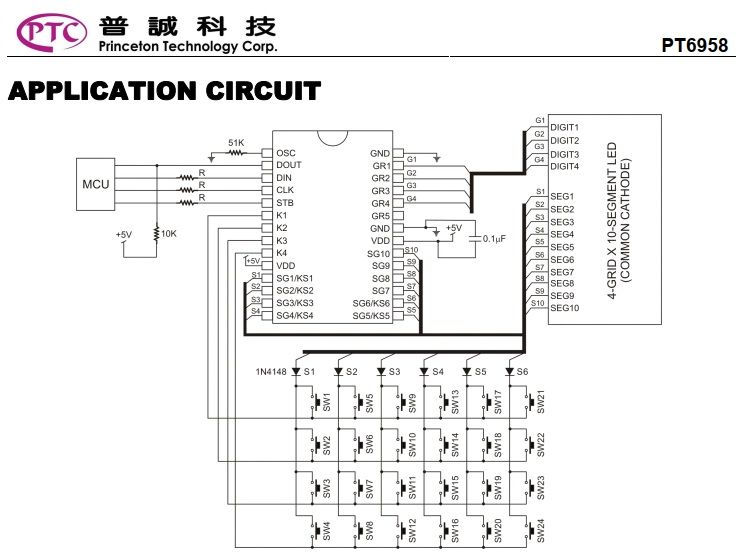

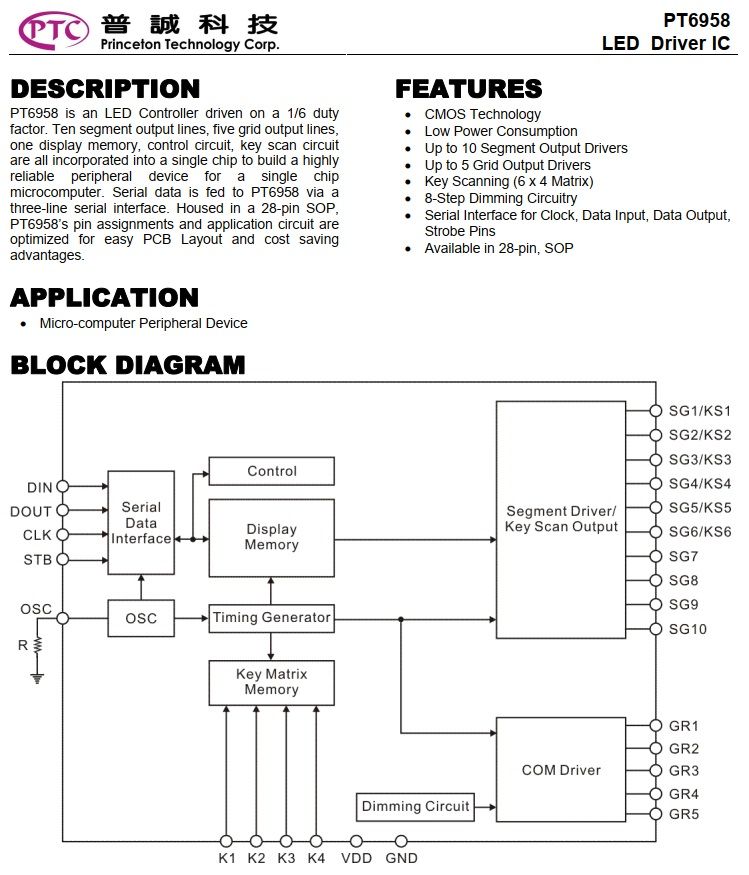

PT 6958 zajmuje się obsługą klawiatury oraz ikonek LED a w wersji najlepszej jest dołożony PT6302 oraz przetwornica wytwarzająca napięcie żarzenia oraz anodowe dla VFD. Sposób uruchomienia wyświetlacza opisałem tu. Ponieważ oba układy komunikują się za pośrednictwem interfejsu SPI, uruchomienie nawet wersji LED nie powinno stanowić problemu. Trzeba będzie jedynie "zmapować" odpowiednio segmenty wyświetlacza i ikonek oraz klawiatury. Użycie oryginalnego front-panelu ułatwi nam wykorzystanie obudowy NBOXa.

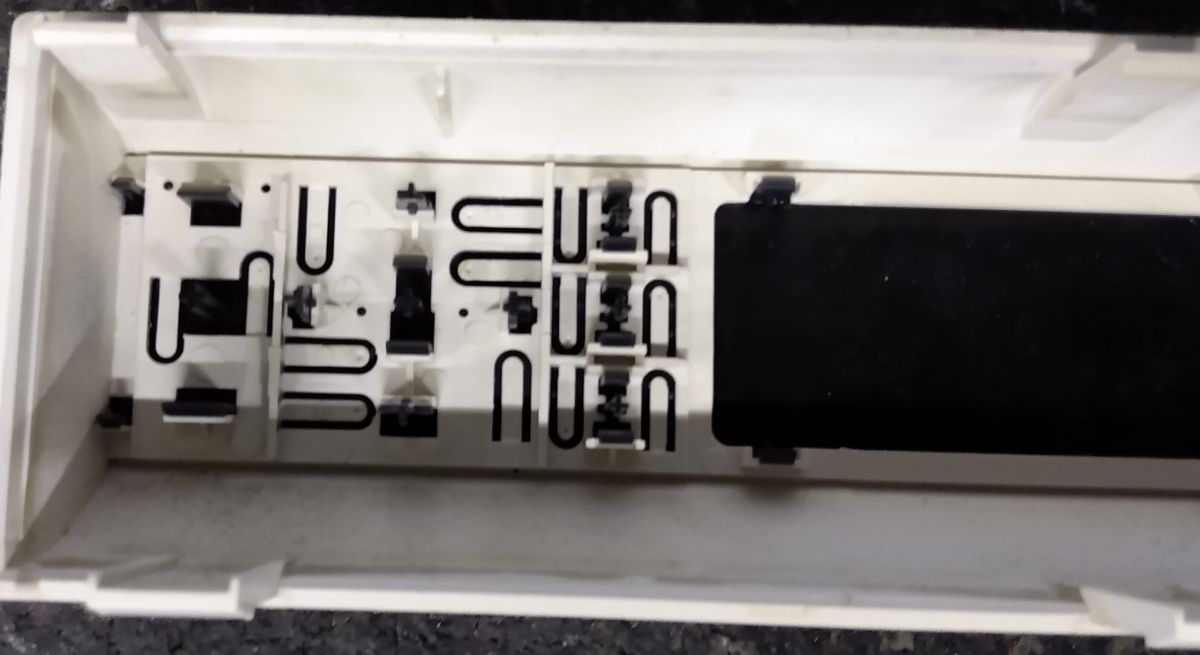

Sam panel przedni jest również podatny na modyfikacje, wszystkie ciemne elementy panelu włącznie z przyciskami są montowane na zatrzaski. Umożliwi to łatwy demontaż oraz przemalowanie obudowy na "jedyny słuszny kolor" czyli czarny.
W załączniku schematy NBOXa.
