Szukam schematu do prostownika baterii trakcyjnych EXIDE E 230 G24/30 B50-FP

mr_grabarz 17 Kwi 2022 20:47 495 0
  • #1 19982522
    mr_grabarz
    Poziom 20  
    Marka: EXIDE
    Model: E 230 G24/30 B50-FP (lub E 230 G24/25 B50-FP)


    Witam

    Szukam schematu do prostownika do baterii trakcyjnych firmy EXIDE, model E 230 G 24/30 B50-FP lub E 230 G24/25 B50-FP, różny jest tylko prąd ładowania, ale w konstrukcji tych prostowników nie znalazłem różnicy pomiędzy wersją 25A a 30A, te same tranzystory wykonawcze itd
    Exide dołącza je do swoich baterii (oczywiście nie za darmo)

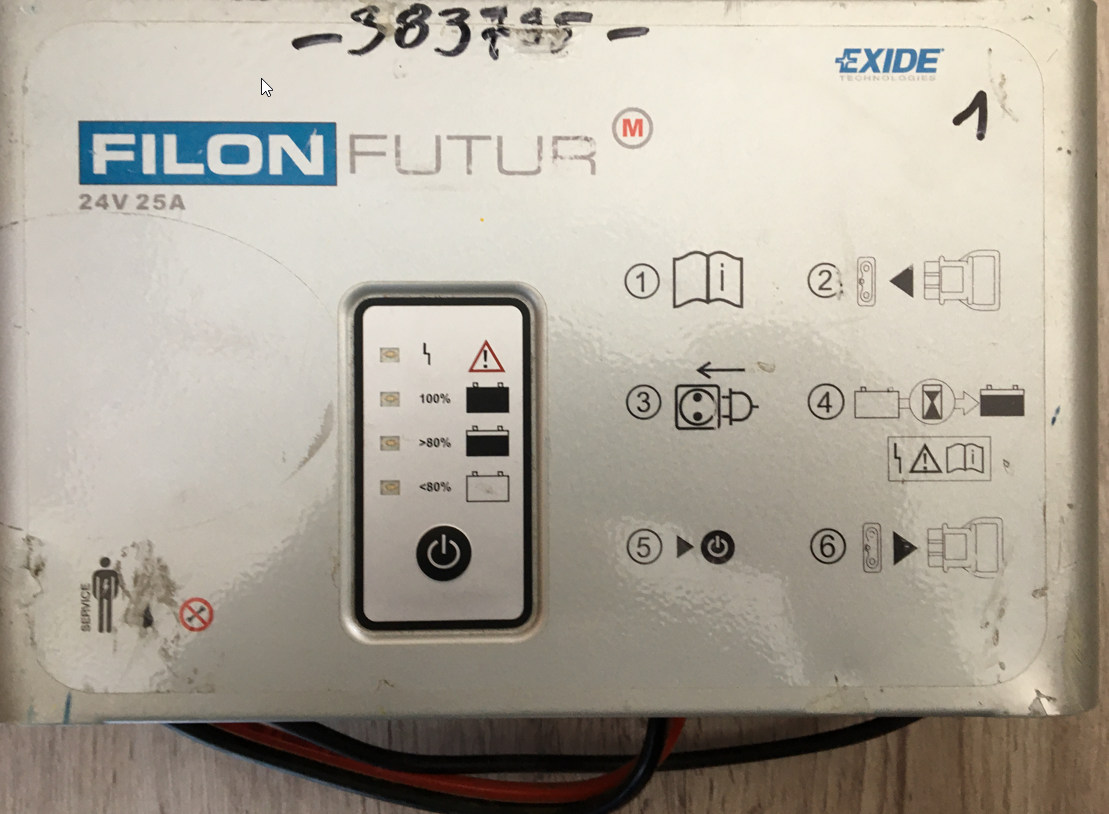

    Prostownik prezentuje się tak:
    Szukam schematu do prostownika baterii trakcyjnych EXIDE E 230 G24/30 B50-FP

    Przykładowa tabliczka znamionowa:
    Szukam schematu do prostownika baterii trakcyjnych EXIDE E 230 G24/30 B50-FP

    Oraz widok płyty (tak wiem, brakuje paru elementów, ale jest ona w trakcie naprawy):
    Szukam schematu do prostownika baterii trakcyjnych EXIDE E 230 G24/30 B50-FP

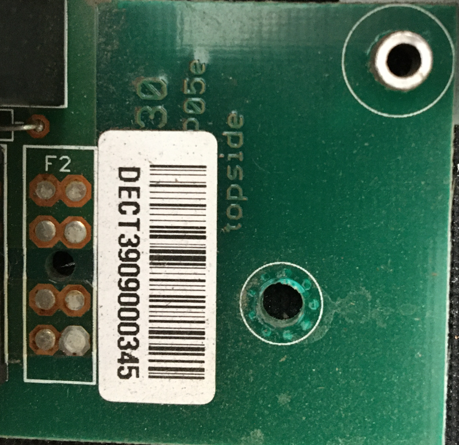

    Przykładowe oznaczenie PCB:
    Szukam schematu do prostownika baterii trakcyjnych EXIDE E 230 G24/30 B50-FP

    Szukam schematu do prostownika baterii trakcyjnych EXIDE E 230 G24/30 B50-FP

    Niestety nic nie mogę znaleźć do tego typu prostowników
    Pytałem serwisanta z EXIDE, ale niestety bez skutku.
