Asus Vivobook 15 x512UF - Brak zasilania KBC przy pracy na baterii

Witam, trafił do mnie laptop jak powyżej z wyrwanym gniazdem baterii oraz rozładowaną poniżej minimum baterią.
po zrekonstruowaniu gniazda i ścieżek na pcb efekt jest taki ,że na samej baterii się nie włączy mimo tego iż jest naładowana. Brak jakiegokolwiek zasilania KBC oraz flash. napięcie na +Usys 7,6V.
Po podłączeniu zasilacza laptop włącza się ładuje baterie a po wypięciu wtyczki zasilania laptop poprawnie pracuje na baterii.

Podejrzewam ze uwalone jest LDO w jakimś scalaku i nie daje 3,3V na KBC.
Bardzo proszę o wskazówki, brak schematu czy board wiew utrudnia lokalizację uszkodzenia.

KBC to IT5125E charger bq24780S
PS ściągnąłem datasheet IT8512E wygląda na to ,że jest podobny - przy podłączonej baterii brak jest napięcia Vstby na nóżce 50 ,114, 26,92. pytanie z którego scalaka ono wychodzi.

Dziekuję za wskazówki

Michał

Zazwyczaj Asus z np. RT8249CGQW, > LDO5V (pin.13 )> idzie na stabilizator liniowy 3V , który zasilan kbc

Zobacz jakie układy masz na płycie od 5V/3V

p.s
Ponieważ w Asus IT8502/ IT8512 sa zamienne popatrz w temat Link
- jest namiar (Link) na SM Asus z kbc IT8502 Link

Witam dzięki za naprowadzenie przetwornica w laptopie to RT8249CGQW code mark 2N 7F na Vin napięcie systemowe 7,6V nóżka 12 obecne. Na nóżce 13 ldo5 napięcia brak. Pomiar rezystancji wzg masy nóżki 13 daje do myślenia ponieważ "po podaniu napięcia systemowego na n12" i po wypięciu baterii (do pomiaru) rezystancja wynosi 16Ω potem stopniowo rośnie do 700kΩ.
Nawet jak zwarcie "odpuści" i podłącze znów baterie pojawia się na chwile +5V ale znika i znowu pojawia się zwarcie n13 do masy 16Ω
Pewnie mnie czeka próba zwarciowa.

PS gdy włączę zasilacz na nóżce 13 - LDO5 stabilne 5V. troche to dziwne
Na zasilaniu z baterii na ldo3 n3 napięcie 3V stabilne
Pozdrawiam
Michał

Witam .Próba zwarciowa to zły pomysł, pomiary rezystancji bez odczekania odpowiedniego czasu nie dają wymiernych rezultatów.
Na zasilaczu działa co świadczy o poprawnym LDO5.
W opisie była mowa o uszkodzeniu gniazda podłączenia baterii ,proszę sprawdzić złącze czy ma połączenie z kbc, w podobnym IT8502E to pin 124 w schemacie Asus K50J .

Witam, czasami tak bywa ze coś się nie udaje i trzeba zrobić chcąc nie chcąc krok w tył.
Otóż coś poszło nie tak przy pomiarach czy przy lutowaniu i laptop się nie włącza ani na zasilaczu ani na baterii ldo5 =3,7V ldo3= 2,8V grzeje się scalak przetwornicy może sam scalak był nie do końca sprawny. W każdym razie podejrzewam przetwornicę lub co gorsza KBC.

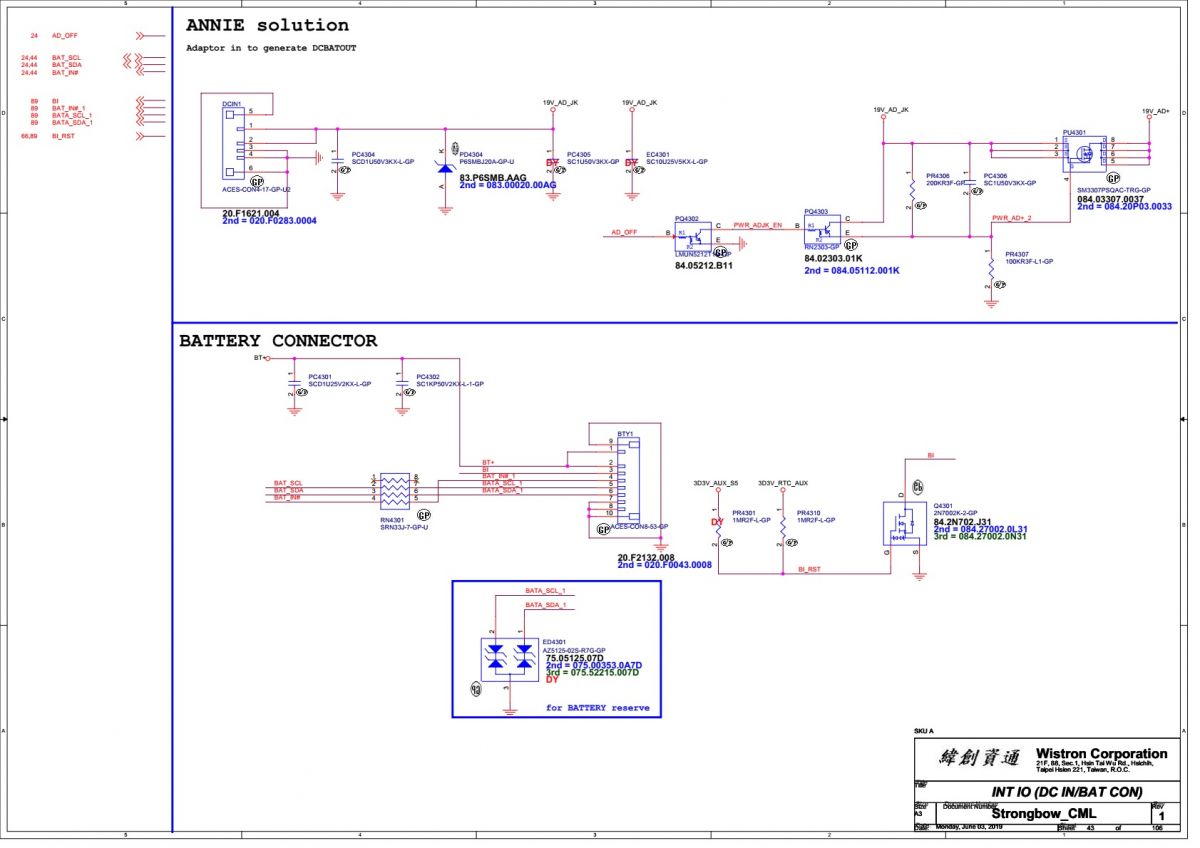

Jeśli chodzi o połączenia baterii to tu jest jakoś inaczej rozwiązane

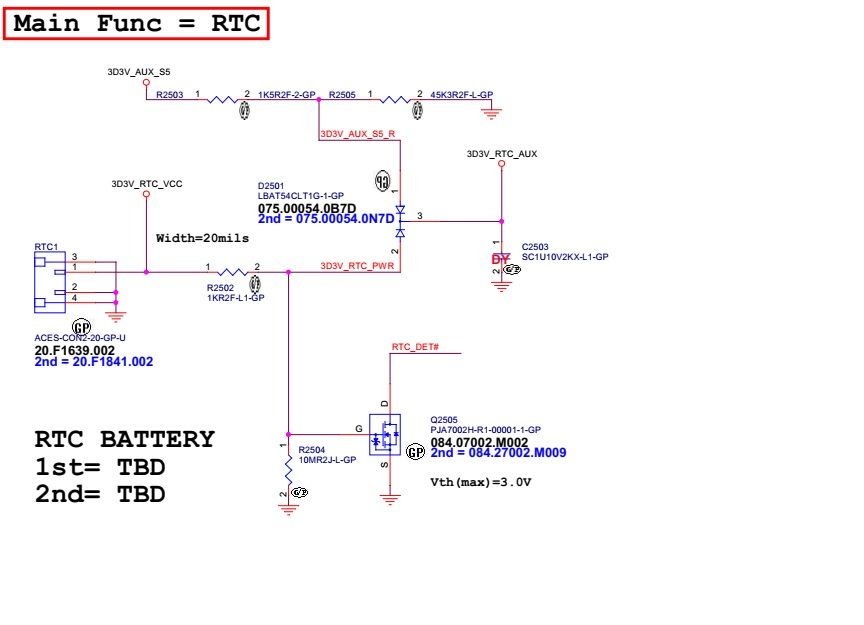

bateria ma wyprowadzenia + + , data1 , data2 , rtc , gnd, gnd. Data 1,2 łączy się z n88 i 87 i te połączenia są ,pin 124 jest wykorzystany ale nie wiem do czego leci.
Nawiązując do przetwornicy to rezystancja do masy na wyjściu LDO3 to ok 11kΩ (po odczekaniu)
Na LDO5 ok 150kΩ.

Pozdrawiam
Michał

Witam, nie bardzo mamy już jak zrobić krok w tył, Ldo3 to pierwszy napijecie i ma się uruchomić od razu po uzyskaniu zasilania. W pierwszym poście chciałem ostrzec by nie robić tam żadnych prób zwarciowych, gdyż ta linia działa poprawnie.
Proponuje przywrócić stan początkowy:
- wymiana układu i pomiary

Dodatkowo oporność względem masy na pniach: rtc i data, chyba mamy tu bateryjkę rtc w głównej bat. Odnośnie pinu data nie mam jakiejś pewności ale pomiary napięcia i jak to jest szyna to przebiegi z oscyloskopu dały by nam jakieś zrozumienie.
Po naprawie zasilania warto sprawdzić pin 124 oporność względem mas i napięcia z podłączoną baterią zasilaczem i bez bat , możliwe ze jest tu jakieś inne rozwiązanie, bez pomiarów nie wiemy.

Witajcie namierzyłem zwarcie jest ono na gałęzi LDo3V. Gałąź w pewnym momencie wchodzi na anodę podwójnej diody shottkyego code mark 43t za diodą (na katodzie) jest rezystancja ok 20Ω w obie strony do masy. więc moim zdaniem znacznie za mało. Miejsce zwarcia udało mi się namierzyć kamerą termowizyjną. Wyraźnie nagrzewa się ta dioda do 30 stopni po włączeniu (sama dioda jest sprawna) Muszę dojść co powoduje to zwarcie.

Pozdrawiam
Michał

Witam po urlopie wróciłem do tematu zmierzyłem rezystancję do masy na cewce przetwornicy głównej wynosi ona 2Ω przy próbie zwarciowej 1V płynie ok 0,5A i grzeje się delikatnie (pod termowizją) mniejszy rdzeń na procesorze
Podejrzewam najgorszy scenariusz- uszkodzenie procesora .

Pozdrawiam
Michał

Zmierz rezystancję pomiędzy główną linią zasilania i wszystkim cewkami. Podejrzewam uszkodzony górny klucz którejś z przetwornic.

Dodano po 2 [minuty]:

michas wrote:

zmierzyłem rezystancję do masy na cewce przetwornicy głównej wynosi ona 2Ω przy próbie zwarciowej 1V płynie ok 0,5A i grzeje się delikatnie (pod termowizją) mniejszy rdzeń na procesorze

jeżeli jest to przetwornica 3V to niestety uszkodzona jest hybryda. Możesz spróbować dać 3V , gdyż nie raz jest tak że przy napięciu niższym niż powinno być coś się grzeje.

michas wrote:

Podejrzewam najgorszy scenariusz- uszkodzenie procesora .

Niestety podejrzenia słuszne.

Ponieważ ten model Asus (x512UF ) jest na
i3-8145U (SRFFZ) Whiskey Lake-U oporności mierzone w linii (ohmy)
VCC_Core 4-5
VCCGT 8.3
VCCSA 22.8

* inny z serii i5-8265U (SREJQ) , ma odpowiednio
VCC_Core 4.1 / VCCGT 6-8 / VCCSA 40- 46.4

To rozwiązanie z Acer Swift 314 na Comet Lake-U i5-8265U (SREJQ))

I jak się nie mylę to właśnie na linii VCCGT jest 2 Ω
Sprawa zamknieta płyta do wymiany.

Pozdrawiam
Michał
