Pralka Bosch WLM24440PL/02 upala rezystor.

Jakubserwis 19 Jul 2022 17:36 438 16
  • #1
    Jakubserwis
    Level 23  
    Witam, staram się dowiedzieć jaki jest powód przepalania rezystora od razu po włączeniu urządzenia, spaliła już drugi rezystor i nie chcę wymieniać elementów w ciemno. Proszę o pomoc. Co zmierzyć i gdzie szukać przyczyny.
  • #2
    korystor
    Level 19  
    Ja tak grzecznościowo. Czy zdajesz sobie sprawę dlaczego nikt się nie rwie z pomocą?
  • #4
    korystor
    Level 19  
    Jakubserwis wrote:
    Nie mam pojęcia.

    Za słabo się postarałeś z opisem problemu.
    Liczysz na jasnowidza który zobaczy który to opornik. Myślę że ten R71/72 ale nie jestem pewny.
    Sprawdź ścieżki dokąd prowadzą od tego opornika , czy znajduje się on na zasilaniu, więcej szczegółów.
  • Helpful post
    #5
    franmayer
    Level 20  
    Chodzi Ci o R71? Jeżeli tak to popatrz po ścieżkach dokąd prowadzi. Najpewniej do mostka prostowniczego. Sprawdź czy nie zwarty.
    Żeby nie palić elementów, w szereg do układu instaluje się żarówkę 230V/60W. Jak świeci mocno to masz zwarcie, jak przygaśnie to jest ok.
  • #6
    Jakubserwis
    Level 23  
    franmayer wrote:
    w szereg do układu instaluje się żarówkę 230V/60W
    A tak dla" nie elektronika" gdzie wpiąć? Jakoś na zdjęciu mógłbyś zaznaczyć?

    Dodano po 1 [minuty]:

    franmayer wrote:
    Chodzi Ci o R71?
    tak, nie rozpisywałem się bo myślałem że widać sfajczony rezystor 100 Ohm
  • #7
    korystor
    Level 19  
    Jakubserwis wrote:
    A tak dla" nie elektronika" gdzie wpiąć?

    No zmyliłeś mnie tym opisem pod swoim Avaterem. "Naprawa-pralki zmywarki, suszarki"
  • Helpful post
    #9
    alekt77
    Level 38  
    Jakubserwis wrote:
    to co umiałem to sprawdziłem, czyli cewka i LNK

    Sprawdziłeś czy wymieniłeś LNK304 i jaką cewkę masz na myśli?
    Jeśli tylko "sprawdziłeś" LNK304 to wymień go i wymień ponownie R71 przed tym sprawdzając omomierzem czy kondensator elektrolityczny C41(granatowy, na 400V) nie ma zwarcia.
  • Helpful post
    #10
    franmayer
    Level 20  
    Jakubserwis wrote:
    franmayer wrote:
    w szereg do układu instaluje się żarówkę 230V/60W
    A tak dla" nie elektronika" gdzie wpiąć? Jakoś na zdjęciu mógłbyś zaznaczyć?

    Jak nie masz doświadczenia, to może na razie zaniechaj tego.
    alekt77 wrote:
    Jeśli tylko "sprawdziłeś" LNK304 to wymień go i wymień ponownie R71 przed tym sprawdzając omomierzem czy kondensator elektrolityczny C41(granatowy, na 400V) nie ma zwarcia.

    Przy okazji sprawdź oporność między nóżkami na mostku prostowniczym DF06S, ja stawiam na niego. Najlepiej wylutować z układu i zmierzyć. Wejście napięcia przemiennego masz z dołu zdjęcia (falujące linie) wyjście oznaczone + i -.
  • Helpful post
    #11
    alekt77
    Level 38  
    franmayer wrote:
    Najlepiej wylutować z układu i zmierzyć.

    A po co masakrować druk na płycie sterownika? Mostek można i należy sprawdzić bez wylutowywania tylko po zdrapaniu lakieru izolacyjnego z jego pinów. Przed pomiarem kondensatora C41 również należy zdrapać lakier z lutów na jego wyprowadzeniach.
  • #12
    korystor
    Level 19  
    Jakubserwis wrote:
    A tak coś w temacie? I czy pod moim Nickiem jest napisane "elektronik, naprawa modułów AGD" ? Dopiero się uczę i szukam pomocy a nie nic nie wnoszących w temat postów.

    Przepraszam, nie chciałem Cię urazić. Pod nickiem masz opis tzw. "Specjalizacji" więc najpierw rozpoznaję czy użytkownik 'siedzi w temacie' , a przyznaj, że dziś elektronika jest podstawą i obejmuje jak najbardziej zakres AGD.
  • #13
    Jakubserwis
    Level 23  
    @korystor dziękuję za pomocne posty, następnym razem, będę pamiętał o tym że aby naprawić AGD trzeba być elektronikiem. A ja jestem zwykłym naprawiaczem AGD który robi tylko około 1700 zleceń rocznie zostawiając po sobie dobre opinie klientów. Zostawię walizkę z narzędziami w piwnicy i poproszę Ciebie o odpłatne doszkolenie w dziedzinie elektroniki AGD bo zapewne masz nieograniczoną wiedzę skoro pytasz czy rezystor omawiany w temacie jest na układzie zasilania. Pozdrawiam
  • #14
    franmayer
    Level 20  
    Ja nie jestem serwisantem modułów AGD, ale jak ktoś mi przyniesie moduł z takim uszkodzeniem to robię tak:
    1. Mierzę oporność pomiędzy zaciskami L i N na płytce ( w Twoim przypadku omijając opornik R71, czyli jedną końcówkę miernika przykładasz za opornikiem)
    a) jeżeli zmierzona oporność wynosi kilka om lub 0 (zwarcie), wtedy sprawdzam jakie elementy są dołączone do ścieżek od punktu zasilającego moduł do mostka prostowniczego (DF06S). Najczęściej jest:
    - rezystor, który ominęliśmy,
    - cewka, która w tym przypadku na pewno jest dobra
    - kondensator filtrujący włączony równolegle do linii zasilającej, który często dostaje przebicia. Należy wylutować i sprawdzić czy nie wykazuje jakieś oporności,. Czasem dostaje przebicia tylko gdy jest zasilany napięciem, więc lepiej próbować układ bez niego.
    - warystor, również włączony równolegle do układu zasilania, (pomarańczowa pastylka), lubi dostawać przebicia, choć przeważnie przy uszkodzeniu się okopci
    - mostek prostowniczy, opisywany wcześniej
    2. Jeżeli dokonujesz prób pod napięciem, aby nie palić rezystora, w szereg do zasilania 230V na linii L zainstaluj żarówkę 60W/230V, Jeżeli mocno świeci to masz zwarcie, jeżeli przygaśnie to jest ok.
    Jakubserwis wrote:
    A tak dla" nie elektronika" gdzie wpiąć? Jakoś na zdjęciu mógłbyś zaznaczyć?

    Wpinasz się do jednego przewodu zasilającego 230V, które przychodzi do modułu. Podejrzewam, że jest to gniazdo obok pomarańczowej pastylki R133 (prawdopodobnie warystor)
    Dobrze jakbyś jeszcze dał zdjęcie drugiej strony modułu.
  • #15
    alekt77
    Level 38  
    franmayer wrote:
    przewodu zasilającego 230V, które przychodzi do modułu. Podejrzewam, że jest to gniazdo obok pomarańczowej pastylki R133

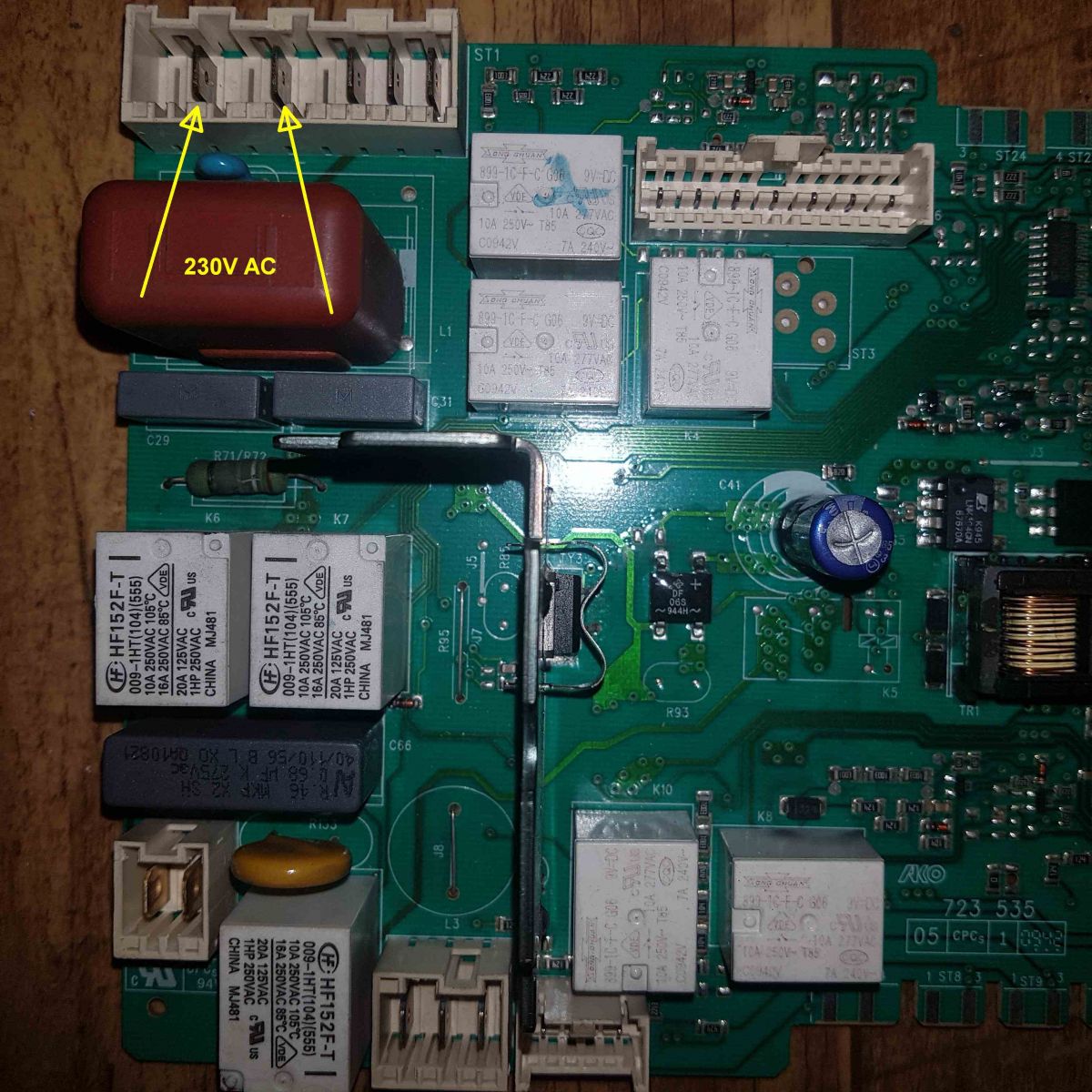

    Nie wprowadzaj w błąd, zasilanie 230V AC podłączane jest tak jak na zdjęciu.
    Pralka Bosch WLM24440PL/02 upala rezystor.
  • #16
    franmayer
    Level 20  
    Ok, przepraszam za pomyłkę.
    Jeszcze dodam, że na miejscu autora sprawdziłbym tyrystor TY3, czy nie ma zwarcia. Bo to też częsta usterka.
  • #17
    alekt77
    Level 38  
    franmayer wrote:
    na miejscu autora sprawdziłbym tyrystor TY3, czy nie ma zwarcia

    Obwód triaka TY3 nie jest zasilany z 230V AC przez rezystor R71, nie piętrz potencjalnych uszkodzeń bo na 99% sprawa jest w LNK304
