G-bat 300 + ja592 - brak opcji programowania

Witam
Mam zestaw g-bat 300 i sterownik brain 592, problem jest taki że po podłączeniu świeci tylko dioda dl10 i żadna inna, centralka nie reaguje na przycisk F gdy wciskam na 1s, 3s cokolwiek robię to nie ma reakcji, z jednym zastrzeżeniem że centralkę już naprawiałem bo po pierwszym uruchomieniu spalił się warystor i nie uznano mi gwarancji, warystor zmieniłem sam ale wygląda na to że cała centralka ucierpiała, jedyna reakcja to przekaźnik odbiornika cyka po przyciśnięciu na pilocie, zworki 11-14, 12,13-19, lampa ani foto nie podłączone, ktoś ma jakiś pomysł jak mogę sprawdzić ten sterownik?

A zrobiłeś zworkę między wejściem 11 i 14? Bez tego siłowniki nie ruszą a przekaźnik będzie tykać.

Tak, zworka jest

Sprawdź tez w instrukcji schemad podpięcia bez fotokomórek, bo jeżeli przekaźnik tyka to jest szansa, że może być coś tylko źle podpięte. Nie mam już od siebie instrukcji to nie mogę sprawdzić.

A inne LEDy?
STOP, FSW OP i FSW CL powinny się świecić, dioda OPEN A powinna zaświecać się w momencie uzycia pilota, czyli kliknięcia przekaźnika radia.
Spróbuj uruchomić bramę krótkim zwarciem 9 z 14.

Tak jak napisałem wcześniej, nie świeci nic oprócz diody dl10, zworka 9-14 nic nie zmienia, absolutnie nic się nie dzieje, podłączałem silniki odwrotnie i odłączyłem całkiem i dalej bez zmian, przycisk na pilocie tylko powoduje to cykanie Podejrzewam uszkodzenie któregoś elementu centralki i przez to nie działa, zamówiłem już nową jednak ta mi zostanie i ciekawy jestem czy uda się ją uratować

Podeślij zdjęcie okablowania w centralce.

Silniki
Com szary
Op M1 brązowy + kondensator
Cl czarny + kondensator
Tak samo drugi
Zworki:

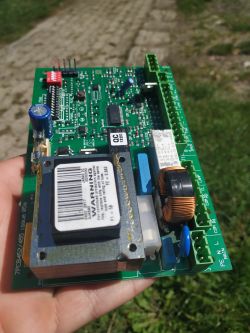

Centrala po naprawie

Przed naprawą

Sprwwdź napięcia - 24V czyli między np. 14 i 17 oraz 5V (na 7805 - układ IC7), schemat w załaczniku.

Ale jesli wolty są a LEDy wejść się nie lampią to pierdyknięcie spaliło wszystkie obwody wejściowe (albo dojście do nich 24V) - na szczęście są one niezależne od procka a są zasilane z w/w 24V. Szukaj.....

na wyjściu 24V między gniazdem 14 a 17 pokazuje 29V
na układzie IC7 jest 30V na wejsciu VIN i okolo 5 na wyjsciu Vout

No to szukaj dalej - gdzie wyparowało 24 (czy jak u ciebie 29V) na dojściu do wejściowych obwodów zabezpieczających listwy niskonapięciowej.
Albo może gdzieś uwaliło masę do zacisków 14,15,16?
