Rewitalizacja zegarka LED produkcji Unitra Warel

Albo zrobi mi pan środek do takiego zegarka za te kalkulatory mój telefon 883030172

B-7000 nie jest zły, ale nieużywany szybko zasycha w tubce.
Proponuję taśmę do wyświetlaczy.
Wpisz w szukajkę Allegro "taśma dwustronna LCD" i znajdziesz to:
https://allegro.pl/oferta/klej-tasma-dwustronna-montazowa-2mm-50-metrow-3m-6825632420

https://allegro.pl/oferta/3m-tasma-montazowa-dwustronna-klej-2mm-50-metrow-10643623364?bi_s=ads&bi_m=listing:desktop:query&bi_c=NDY3OWVmZWEtYTg1Ny00MGY4LWE5NWItYjdmYWE0MTZjMWFjAA&bi_t=ape&referrer=proxy&emission_unit_id=684d9b46-69c2-4001-a16d-d5a0cbbbf62f

Lata temu kupiłem taką "rolkę" 50m i służy do dzisiaj.

Czy taka taśma jest wodoodporna?
Jak mocno trzyma?
Czy tak jak te fabryczne taśmy?

Co do wodoodporności, to mi się, że tak, pod warunkiem poprawnego użycia. Aczkolwiek nie wydaje mi się aby była wodoszczelna. Ale lekkie zalanie czy mysie rąk nie powinno być problemem. Może nawet dałoby się pływać, ale nie zanurzałbym tego głębiej niż na 50cm. Choć na logikę, to im mocniej się dociśnie tym szczelniej powinno trzymać, ale pozostanę niedowiarkiem.

lloman wrote:

Albo zrobi mi pan środek do takiego zegarka za te kalkulatory mój telefon xxxxxxxxx

Zerknij, proszę do swojej skrzynki PW - Prywatnych Wiadomości.

Ja mam pytanie trochę inne.
Jak wygląda długość życia takiego ledowego zegarka na CR2032 zamiast na SR44? Działa dłużej? Czy jeszcze za wcześnie na podanie wyniku.

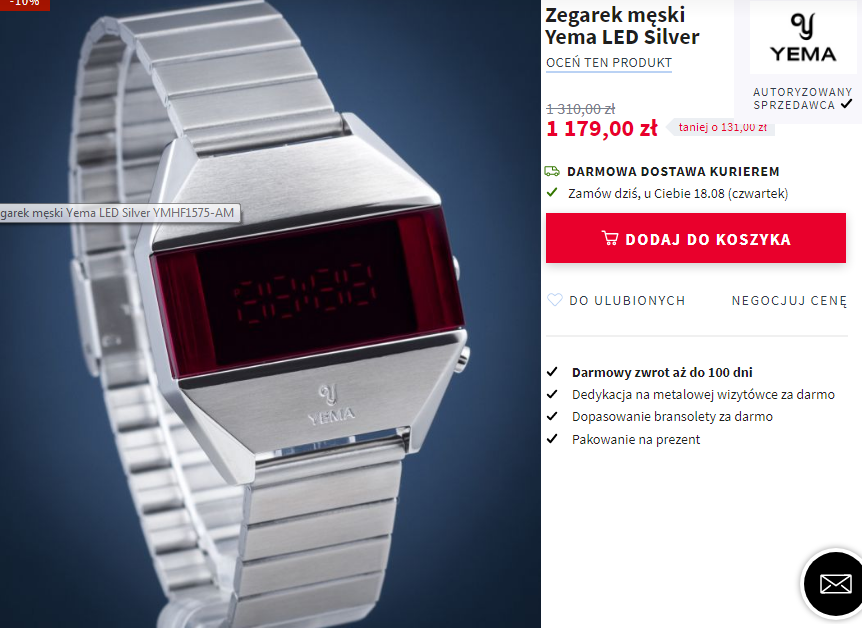

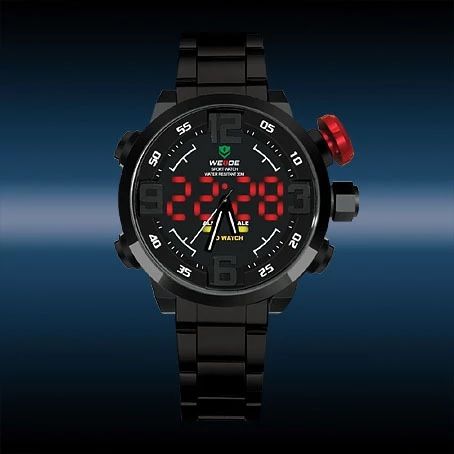

Zegarki ledowe wracają powoli do łask. Ja kiedyś kupiłem takie cudo:

Na moją chudą rączkę trochę za duży ale kupiłem go dla tego ledowego bajeru.

O ile kwarcowy zegarek stanął już rok temu, tak ledowy nadal działa i późni się ok 2 minuty. Oba zasilane oddzielnymi bateriami. Ledowy chyba właśnie CR2032 a kwarcowy coś mniejszego.

Zmierzyłeś pobór prądu gdy wyświetlacz zapala najwięcej segmentów? Jestem ciekawy jak prądożerne były wyświetlacze led z tamtych lat.

A sama rewitalizacja zasługuje na pochwałę. Bardzo dobra robota!

Czy w tym zegarku i w innych podobnych wyświetlacz świecił cały czas, czy świecił po naciśnięciu jakiegoś przycisku?

Słyszałem, że pierwsze takie zegarki w Polsce miały wyłączony wyświetlacz i chcąc zobaczyć godzinę należało wcisnąć przycisk, który powodował zaświecenie wyświetlacza, a po puszczeniu wyświetlacz gasł. Wyświetlacz pobierał dużo prądu i właściciele takich zegarków byli przewrażliwieni na tym, żeby nie świecić wyświetlaczem bez potrzeby. Czy rzeczywiście tak było?

Gdyby to były żaróweczki, to faktycznie, można stwierdzić, ze pobierają bardzo dużą moc, jednak to były LED, więc aż tak dużej mocy nie pobierały.

andrzejlisek wrote:

Czy rzeczywiście tak było?

Tak było.

LEDy pobierają bardzo dużo energii w skali baterii zegarkowych.

By usystematyzować informację:
- bateria SR44 ma typowo pojemność 145mAh
- bateria CR2032 ma typowo pojemność 200mAh.
Jak łatwo wyliczyć, że CR2032 ma o około 35% większą pojemność, co dla takich samych warunków użytkowania jak dwie połączone szeregowo baterie SR44 da nam wydłużenie czasu działania o taką właśnie wartość.
Zastosowanie baterii CR2032 ma zatem sens ekonomiczny, gdyż kilka takich baterii można w pewnej sieci kupić za cenę jednej bateryjki SR44, no chyba że w tej samej sieci kupimy garść baterii SR44 w równie niskiej cenie

Zegarek LED pobiera w stanie gdy nie wyświetla informacji około 2uA prądu co dałoby czas pracy w tym trybie około jedenastu i pół roku pracy.
Jaki jest jednak sens pracy zegarka skoro nigdy nie korzystamy z niego.
W trybie wyświetlania prąd pojedynczego segmentu LED został zmierzony na poziomie 1.1mA ( dla 18 zapalonych segmentów wynosi 20mA ). Jest to oczywiście wartość średnia prądu, gdyż wyświetlacz jest multipleksowany.
Wyświetlając ciągle czas lub datę moglibyśmy zatem liczyć na jakieś 10 godzin pracy zegarka na jednej baterii.
Prawdopodobnie byłoby to trochę krócej ze względu na spadek napięcia baterii wraz z utratą energii.
Typowo producent podawał, że zegarek powinien pracować około 2 lat gdy wyświetla się czas nie częściej niż 20 razy dziennie i nie dłużej niż przez 2 sekundy.
Z praktyki wiem, że zwykle było trochę krócej ( ok. 1.5 roku ) gdyż korzystało się z zegarka znacznie częściej niż producent zalecał.

Byłoby ciekawie gdyby dołączyć jakieś ogniwo fotoelektryczne, które na bieżąco doładowywałoby baterię.
Są dostępne akumulatorki, które mogą pracować w takim trybie, jednak nie spotkałem zegarka LED z takim rozwiązaniem, za to mam kilka zegarków LCD dołądowywanych przez naszą Gwiazdę.

Jeśli się zastanowić, to w zegarku LED gros energii w trybie uśpienia pobierane jest przez układ oscylatora i kilku pierwszych dzielników pracujących z największą częstotliwością.
Reszta struktury CMOS jest przełączana z zaniedbywalnie niskimi częstotliwościami, a wiadomo, że pobór prądu przez struktury CMOS rośnie liniowo z częstotliwością przełączania.
Gdzieś kiedyś czytałem ( nie pomnę już gdzie ) że pobór prądu takiej struktury zegarkowej można porównać do poboru prądu przy przeładowywaniu kondensatora ok 100pF raz na sekundę.
Można stąd oszacować energię zużywaną przez zegarek w stanie uśpienia.

Podaje się też, że jeśli by nie przełączać struktury statycznego układu CMOS, to powinna ona pobierać jedynie prąd wynikający z podzielenia napięcia zasilającego przez rezystancję układu widzianą z jego terminali zasilających, czyli w praktyce byłoby pewnie 3V/10^10 ohmów = 300pA.

Podana wartość oporu 10^10 ( 10 Giga ) ohmów jest oczywiście zależna od konkretnej technologii, ale daje pojęcie o skali w jakiej się poruszamy.

yego666 wrote:

Byłoby ciekawie gdyby dołączyć jakieś ogniwo fotoelektryczne,

Są zegarki z takim rozwiązaniem. Jak dobrze pamiętam kolega ma zegarek wskazówkowy Seiko gdzie tarcza z cyframi to ogniwo fotowoltaiczne albo fotoelektryczne, już nie pamiętam co to dokładnie było. W każdym razie baterii nie zmieniał od momentu zakupu, czyli jakieś 8 lat .

Zdarzyło się ze dwa razy że puknąłem zegarkiem o ścianę lub w stół i wtedy ustawienia się zresetowały.
Nie dałem blaszek spężynujących by amortyzowały takie drobne wstrząsy i szybko się zemściło .
Szybko też naprawiłem to instalując sprężynujące kontakty baterii, jednak przy silniejszych wstrząsach wciąż ustawienia się resetowały na skutek bezwładności dość sporej - jak by nie było - baterii CD2032.

Zainstalowałem wobec powyższego kondensator MCC o pojemności 10uF równolegle z baterią i problem został rozwiązany chyba na dobre.
Nawet solidne wstrząsy czy też upuszczenie zegarka na podłogę nie powoduje już utraty ustawień.

I jeszcze wisienka na torcie

Nie wiem czy za kilka lat będę pamiętał jak włożyć baterię.

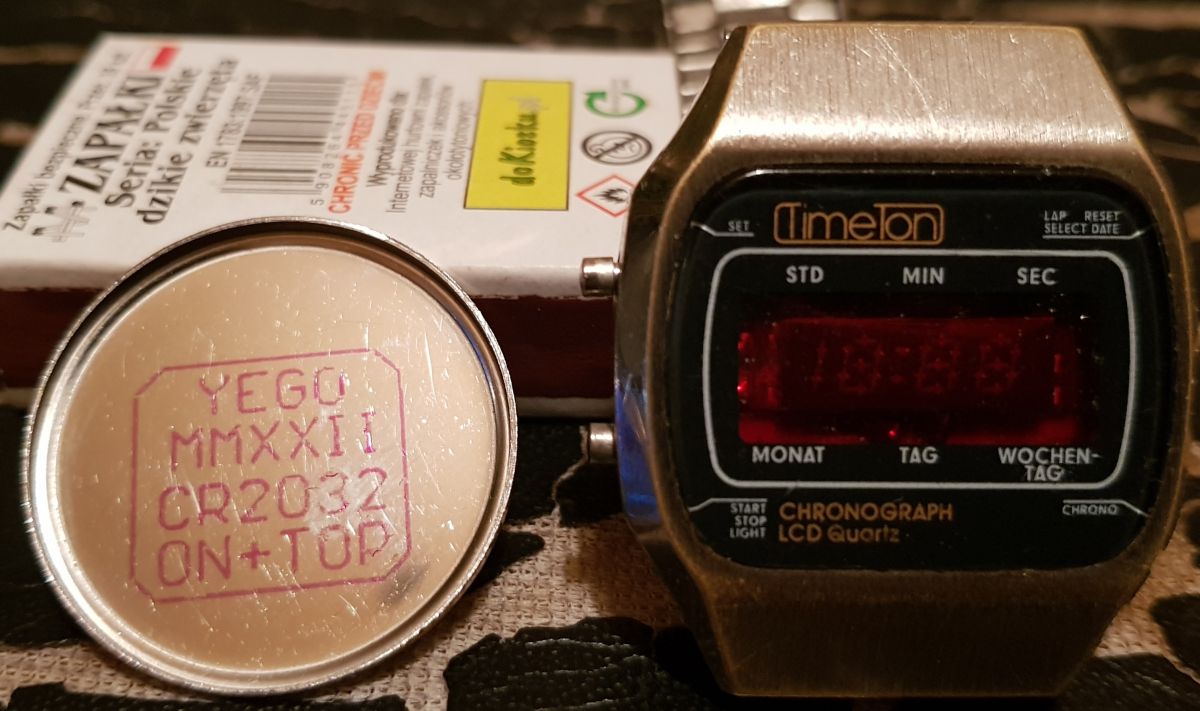

Wobec powyższego napisałem na wewnętrznej stronie dekielka zegarka jaka ma być polaryzacja.

Oto efekt


Nie zmywa się i nie sciera, przetrwa więc dość długo.

Kto ma niewolnika ten nie musi się sam trudzić.
Literki mają 2.54mm wysokości, więc nawet ktoś bardzo zręczny raczej nie dałby sobie rady by napisać takie coś z aż taką precyzją.
Literki mogą być znacznie mniejsze i cieńsze i pewnie większość drukarek mogła by takie coś namalować, ale tylko na płaskiej powierzchni.
Dekielek od zegarka ma kryzę wokoło więc tym bardziej zwykły sprzęt nie dałby rady.
Może jakaś frezarka, ale to już grawerowanie a nie malowanie.

Oczywiście. Wiele dróg prowadzi do Rzymu, ale mam ploter i robi to co chcę, o ile nie proszę go o zbyt wiele

@yego666 Robota ,,elektroniczna" naprawdę fajna i tu duże brawa dla Kolegi, natomiast koperta koszmarna, sorry. Juź bardziej pasowała by normalna okrągła koperta od analogowego zegarka z wklejoną okrągłą płytką z czerwonego plexi albo szkła. Miałem kiedyś właśnie takiego Pulsara. Wrzucam fotki naprawdę pięknych LEDowców, by zainspirować Kolegę w tym kierunku.

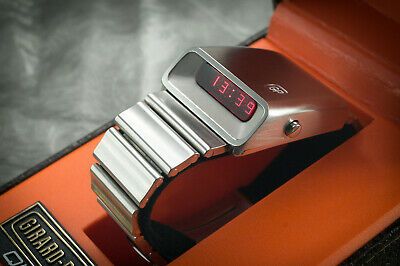

Girard-Perregaux Casquette uchodzi powszechnie za najpiekniejszy na świecie (i najdrozszy ) zegarek LEDowy. Może by tak kawałek stali nierdzewnej i frezarka CNC?

yego666 wrote:

Zegarek ten był uszkodzony, a poza tym nie zbieram raczej szmelcu LCD.

Kolega niech nie wrzuca każdego LCD do jednego wora, bo są i ładne, śliczne i piękne zabytkowe. A i tandetnych LED też jest co najmniej podobny odsetek.

https://www.youtube.com/watch?v=eGQQWIbD-nM

Krzysztof Kamienski wrote:

[...] natomiast koperta koszmarna, sorry. Juź bardziej pasowała by normalna okrągła koperta od analogowego zegarka z wklejoną okrągłą płytką z czerwonego plexi albo szkła. Miałem kiedyś właśnie takiego Pulsara. Wrzucam fotki naprawdę pięknych LEDowców, by zainspirować Kolegę w tym kierunku.

Piękno to rzecz względna, ale zegarki całkiem ładne, jednakże nie o urodę tu chodzi. Spośród wszystkich kopert zegarków LED które mam, żadna nie ma aż 4 przycisków, a właśnie tyle było trzeba do przedstawianego modelu.
Wybrałem więc pewien kompromis pomiędzy funkcjonalnością a urodą.
Nie będę już nic więcej robił z tym zegarkiem, bo chyba nie warto. Działa i ma wszystko co powinien mieć. Może kiedyś czerwoną szybkę zainstaluję.

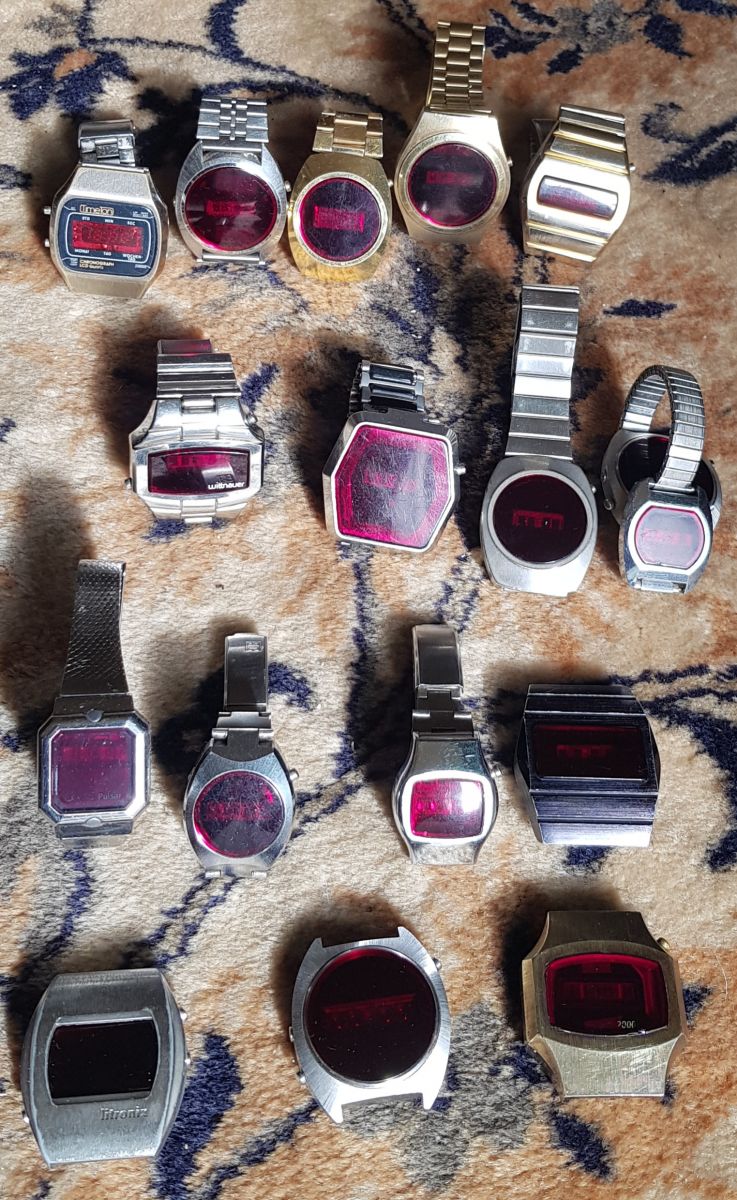

Oto co z działąjących zegarków LED w tej chwili mam:


A niesprawnych jeszcze więcej

Krzysztof Kamienski wrote:

Girard-Perregaux Casquette uchodzi powszechnie za najpiekniejszy na świecie (i najdrozszy ) zegarek LEDowy. Może by tak kawałek stali nierdzewnej i frezarka CNC?

Nie ładne to co ładne a to co się podoba.
A uroda to chyba domena filozofii, zatem nie warto się tym zajmować

omin172 wrote:

Kolega niech nie wrzuca każdego LCD do jednego wora, bo są i ładne, śliczne i piękne zabytkowe. A i tandetnych LED też jest co najmniej podobny odsetek.

W tej kwestii już złożyłem samokrytykę.

A jednak ktoś robił zegarki LED z ogniwami fotoelektrycznymi: https://pin.it/4G5Qecz

Cześć @yego666
Problem ze swoim zegarkiem led opisałem tutaj czy myślisz że jest do odratowania?
https://www.elektroda.pl/rtvforum/topic3952255.html
Dziękuję za info
