Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)

p.kaczmarek2 04 Aug 2022 15:29 792 2
  • Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Dzisiaj recenzuję produkt który wydaje mi się być symbolem nowych czasów i wszędobylskich smartfonów i mediów społecznościowych - statyw/selfie stick pod telefon z wyzwalaczem Bluetooth. Jeden z bardziej budżetowych modeli. Pokażę na jakim układzie scalonym zrealizowany jest od niego pilot i przy okazji sprawdzę, czy statyw nadaje się do pracy z posiadaną przez nas już lampą pierścieniową.

    Zakup statywu
    Produkt znalazłem pod hasłem With Gopr Waterproof Case Adapter Sports Camera Selfie Stick:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    gdy go kupowałem, była jeszcze wysyłka z Czech. Zapłaciłem około 100 zł (miałem też jakieś punkty lojalnościowe do wydania).
    Produkt w akcji:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Wymiary:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Zawartość zestawu:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Paczkę dostałem raptem po kilku dniach roboczych.
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Kurier DPD, wysłane z Czech, Lidicka/Jenec.
    Kod produktu: SKUA30485
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)




    Zawartość zestawu
    Zgodnie z opisem, choć pilot Bluetooth nieco inny:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Plusem jest obecność bateryjki CR2032 w zestawie.
    Nóżki produktu są rozkładane, więc można je złożyć i korzystać z gadżetu jako selfie stick, albo je rozłożyć i zrobić sobie statyw.
    Uchwyt na telefon jest na sprężynie - sam dopasowuje się do różnych szerokości telefonów.

    Kompatybilność z innymi zestawami
    Zestaw składany jest na gwintach UNC 1/4" (początkowo myślałem, że M6, ale jednak nie, dzięki za zwrócenie uwagi) i zdaje się być kompatybilny z innymi gadżetami typu lampa pierścieniowa RGBCW:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Ta lampa też ofertuje taki gwint, więc jak mamy śrubę bez łba (bądź taką sobie zrobimy odcinając umiejętnie łebek) to można podłączyć też uchwyt na telefon:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Szkoda, że tego "łącznika" nie dali w zestawie...
    Niestety nóżki nie są przystosowane do takiego obciążenia i stoi to tylko dopóki nie wychylimy zbyt mocno lampy w przód lub tył.


    Pilot Bluetooth
    Teraz coś, co dla mnie było najciekawsze. Pilot.
    Pilot posiada jeden przełącznik On/Off oraz przycisk wyzwalający zdjęcie.
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)

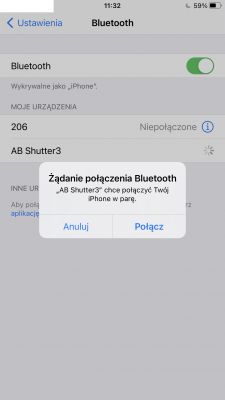

    Po włączeniu mój iPhone już wykrywa urządzenie Bluetooth:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    I już wtedy telefon reaguje na naciśnięcie przycisku na pilocie - robi zdjęcie (w trybie zdjęć) bądź zaczyna nagrywanie filmu. Jeśli już mamy włączone nagrywanie, to je przerywa.
    Wszystko działa, zostało zajrzeć do wnętrza:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3) Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    W środku jest mały układ scalony w obudowie QFN, podpisany: YC1089 UAK533 2013AX. Szukając jego symbolu w sieci można znaleźć nieco informacji, zdjęcia innych płytek z Bluetooth a nawet stronę producenta:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Przykładowa aplikacja:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Na płytce widzę jeszcze tajemnicze miejsce na układ w obudowie chyba SOIC8; kojarzy mi się to z pamięcią EEPROM z interfejsem I2C:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Jeszcze te dwa pady pod rezystory - czyżby rezystory pull up od SDA i SCL? To by się zgadzało, pin 1 to VCC no i rezystory pull up jak sama nazwa wskazuje idą do VCC.
    Obok też jest miejsce na drugi przycisk.
    Wyszukiwania w Google Grafika pokazują pokrewne produkty:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Niektóre mają już wspomnianą pamięć I2C na miejscu:
    Statyw/selfie stick pod smartfon z wyzwalaczem Bluetooth (YC1089, AB Shutter3)
    Producentem tych układów jest Finok Technology. Nazwa urządzenia BT to "AB Shutter3". Znalazłem oprócz tego kilka innych ciekawych informacji:
    - pobór prądu Tx/Rx: 15mA 12mA
    - pobór prądu w stanie zawieszenia - 10uA
    - pobór prądu w stanie snu - 0.6uA
    - zasięg do 10m
    Producent sprzedaje też pokrewne układy, całą rodzinę YC10XX, poniżej tabelka:
    SymbolObudowaPinyPamięćZastosowanie
    YC1021QFN32L15Transparent transmission/MPO...
    YC1051QFN32L15Transparent transmission of SD...
    YC1039QFN32L11Selfie (dual mode)/anti-lost
    YC1026/1085/1086QFN56L32keyboard/mouse
    YC1075QFN32L15Transparent transmission of ca...
    YC1066QFN32L152MbflashTransparent transmission/OBU...
    YC1089QFN32L11Selfie (BLE)
    YC1088SOP16L6Selfie (male model)
    YC1056/1057/1058SOP16L964KeepromLight control/mesh
    YC1059SOP16L92MbflashLight control/mesh/mouse
    YC1011/1012SOP16L964KeepromMouse(2.4G)/Toy
    YC1062/1063QFN20L1164KeepromMouse (multimode)/remote co...

    Tabelka pochodzi ze strony producenta: http://www.yichip.com/yc10XX
    Widać tu całą gamę produktów na BT, nawet myszki, zabawki czy tam sterowniki do światła.

    Podsumowanie
    Produkt był już nieco testowany i to nie tylko przeze mnie i niestety szybko wyszły jego wady. Ogólnie całość jest niskiej jakości, Mechanizm teleskopowy ma pewną tendencję do samoczynnego składania się pod ciężarem, więc jak zamontujemy coś więcej niż telefon to trzeba go "dokręcać" by się trzymał. Całość stoi w formie statywu stabilnie tylko jeśli nie jest przeciążone i mój pomysł z dodatkową pierścieniową lampką sprawdza się jedynie jak nie przechylamy za bardzo obiektywu w przód czy w tył.
    Sytuację w pewnym stopniu ratuje pilot, gdyż jak już ustawimy ten statyw raz i solidnie, to potem można wykonywać zdjęcia zdalnie bez ryzykowania, że całość się przesunie, czyli korzystać się da.
    Na szczęście większość wad zanika gdy używamy produktu w roli selfie stick: selfie stick raczej nie trzyma się pionowo, a jak trzymamy pod kątem to mechanizm teleskopowy jest na tyle solidny, że można tym wygodnie operować.
    Podsumowując - jako selfie stick jest ok, jako statyw średnio.
    Zostaje kwestia elektroniki...
    Gadżet jest bardzo prosty do użycia - nie trzeba żadnej aplikacji, już po samym parowaniu można robić zdjęcia czy tam nagrywać filmy.
    Załączam notę katalogową podobnego układu jak ten w środku: YC1021

    Cool? Ranking DIY
    About Author
    p.kaczmarek2
    Level 27  
    Offline
  • #2
    prosiak_wej
    Level 38  
    p.kaczmarek2 wrote:
    Zestaw składany jest na gwintach M6


    Na pewno M6 a nie UNC 1/4", czyli typowy "fotograficzny"? Nakrętka M6 na taką śrubę wejdzie tylko na niecały obrót :)
  • #3
    p.kaczmarek2
    Level 27  
    Sprawdziłem i wygląda na to, że masz rację - próbowałem tylko w drugi sposób i optymistycznie założyłem, że mam rację.
