Prosta muzyczna cewka Tesli

patrykkurzejago 15 Aug 2022 01:09 4302 29
Altium Designer Computer Controls
  • Prosta muzyczna cewka Tesli
    Witam
    Zawsze chciałem zbudować muzyczną cewkę tesli, jednak przytłaczała mnie złożoność schematów konstrukcji znalezionych w internecie. Jakiś czas temu znalazłem schemat cewki opartej na jednym tranzystorze i postanowiłem go ulepszyć, tak aby mógł odtwarzać dźwięk. Postanowiłem się podzielić projektem, aby inni mogli taką prostą cewkę wykonać.

    Oto schemat który znalazłem:
    Prosta muzyczna cewka Tesli

    Efekt jej pracy był mizerny, zero iskry tylko świetlówki zbliżane były wstanie się zaświecić. Zwiększyłem liczę uzwojeń do 5 na uzwojeniu pierwotnym (wykonałem je z przewodu linki 1.5 mm²) i ok. 1000 na pierwotnym. Jest 25 cm uzwojeń drutem o średnicy 0.25 mm na rurze PCV o średnicy 5 cm. Po tym zabiegu iskra od razu była większa lecz pojawił się nowy problem, tranzystor długo nie wytrzymywał i po niedługim czasie padał. Eksperymentowałem z wieloma tranzystorami i dobry efekt uzyskałem stosując BD239. Problem z przepalaniem tranzystora występował rzadko, jednak chciałem go wyeliminować całkowicie. Pomogła zamiana diody półprzewodnikowej podłączonej zaporowo do bazy tranzystora na diodę LED - i uwaga, konkretnie żółtą - oraz wstawienie drugiego tranzystora. Dzięki temu, że te tranzystory posiadają większą moc, zwiększyłem napięcie układu do 30 V zwiększając moc cewki do ok. 30 W (wartość odczytana z zasilacza serwisowego). Podejrzewam, że można jeszcze trochę napięcie zwiększyć.
    Kolejnym krokiem było spowodowanie aby cewka zagrała. Wykorzystałem ESP8266 (było pod ręką, a na dysku miałem kod dla arduino odtwarzający proste melodie). ESP generuje przebieg prostokątny o zadanej częstotliwości, który steruje tranzystorem unipolarnym (2N7000), zwierającym bazy tranzystorów sterujących cewką do masy. Tym sposobem udało się uzyskać z cewki ładny i głośny dźwięk.

    Na koniec wykonałem obudowę z jakiegoś pudełka z IKEI, które akurat było w domu. Jako zasilacza użyłem 36 V zasilacza impulsowego (LRS-100-36, posiadałem go z jakiegoś elektrozłomu, który dostałem w "prezencie" na części), potencjometrem, który się na nim znajduje zmniejszyłem jego napięcie do 30 V).

    Wiem, że schemat ma pewne braki, po prostu został stworzony na tyle, ile pozwalała moja wiedza, na pewno można w nim jeszcze coś poprawić. Prezentuje się on następująco:
    Prosta muzyczna cewka Tesli

    Całość zlutowałem tymczasowo na płytce uniwersalnej, w planach jest wykonanie płytki drukowanej.

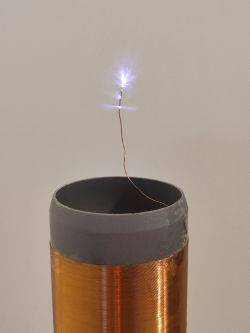

    Niestety nie robiłem fotek w trakcie tworzenia, ale wrzucam te z gotową cewką.
    Prosta muzyczna cewka Tesli Prosta muzyczna cewka Tesli
    Prosta muzyczna cewka Tesli Prosta muzyczna cewka Tesli
    Prosta muzyczna cewka Tesli Prosta muzyczna cewka Tesli
    Prosta muzyczna cewka Tesli Prosta muzyczna cewka Tesli Prosta muzyczna cewka Tesli

    I film:



    Kod programu dla ESP8266 (napisany w Arduino IDE) dołączam do tematu. ESP udostępnia stronę w sieci lokalnej, na której można wybrać utwór do odtworzenia. Dokładam drugi program, który działa od razu po starcie (nie łączy się przez Wi-Fi, tylko odtwarza jeden utwór w koło).
    Pozdrawiam

    PS.
    Należy zaznaczyć, że transformator Tesli generuje duże napięcie rzędu kilku kilowoltów, dlatego należy zachować szczególną ostrożność przy pracy!
