Zasilacz stabilizowany z regulacją napięcia 2-30V oraz prądu, na układzie L200

liseczq 22 Aug 2022 21:45 3744 9
  • Witam,
    przedstawiam zasilacz który właśnie skończyłem tworzyć.
    Zasilacz wykonany z "odpadków"; stare trafo z jakiegoś zegara, kondensatory gdzieniegdzie ELWA, stary wzmacniacz operacyjny LF356.

    Zasilacz składa się z trzech bloków:
    1. Aplikacja producenta układu L200, wersja ze wzmacniaczem operacyjnym i regulacją prądu.
    2. Zasilacz pomocniczy 12V do zasilania sterownika wentylatora, wentylatora oraz kontrolek.
    3. Sterownik wentylatora z termistorem.

    Regulacja napięcia od 2V do 30V (na tyle pozwala trafo) oraz regulacja prądu.
    Prąd maksymalny to 2.2A (tyle udało mi się osiągnąć chwilowo), natomiast zasilacz bez problemu może pracować z ciągłym poborem 1.8A (wytestowane przez kilka godzin, wentylator się włącza tylko co jakiś czas).

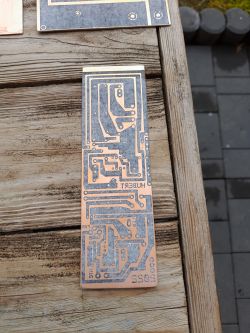

    Całość na jednej własnoręcznie zaprojektowanej PCB.

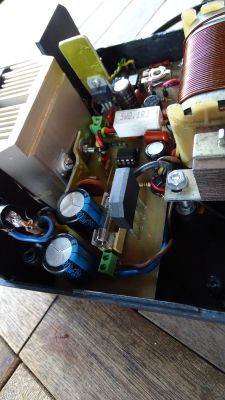

    Układ L200C przykręcony do radiatora wraz z termistorem.



    Na przednim panelu; u góry regulacja napięcia, u dołu regulacja prądu, dwie kontrolki - zasilanie, oraz załączenie chłodzenia aktywnego, pośrodku przełącznik zakresów (uzwojeń transformatora).

    L200 (i pochodne L200C L200CV TDA0200 L4920) zaciekawił mnie z uwagi na to, iż jest mniej popularny od LM317, LM723 etc. a często słyszałem pochlebne opinie o nim.
    Zasilacz został wykonany w niewielkiej obudowie (15X18cm), a ma niezłe parametry - regulacja prądu, napięcia, odporność na zwarcia, prąd 2A.

    Układ L200 włoskiej produkcji (lata '70) był bardzo zaawansowanym układem stabilizatora i posiadał w strukturze 33 tranzystory Posiada również bardzo inteligentne zabezpieczenia - pomimo wydajnego chłodzenia, układ "nie toleruje" przeciążania go, tzn. np. pobierania wysokich prądów, gdy zbijamy zbyt wysokie napięcie, tzn. L200 zasilany 30V, a chcemy np. 3V i 2A - układ nie pozwoli na to.

    Jeśli chodzi o jakieś zmiany to: może wykonam jakąś elewację na przedni panel, oraz dam wydajniejszy transformator, bo ten mimo pokaźnego wyglądu jest za słaby i występują spadki napięcia.
    Zostało jeszcze trochę miejsca w obudowie obok transformatora, można coś tam dołożyć.
