Hotpoint Ariston WMF601PL - Brak grzania wody, podmieniona grzałka i czujnik

Question

Pralka wykonuje poprawnie cykl prania/nie zawiesza sie i je konczy normalnie jednak w zimnej wodzie. Grzalka podmieniona; zarowka wstawiona w obwod sz...

Interval · Answer

Można jeszcze sprawdzić element wykonawczy załączający grzanie.

AsReeX · Answer

@Interval bez sensu - ten sam przekaźnik steruje pompą spustową. Także będzie Ok.Skończy się na wymianie sterownika +/- 350 PLN. Podaj I.C i S/N pralki z tabliczki.

Piotr2608 · Answer

Weź przestań opowiadać bajki. Masz jako serwisant dostęp do dokumentacji i nawet sprawdzić Ci się nie chce,co gdzie i jak. Tak, jako wymieniaczowi zakup modułu jest Ci na rękę, a naprawić problemu to nie łaska?

AsReeX · Answer

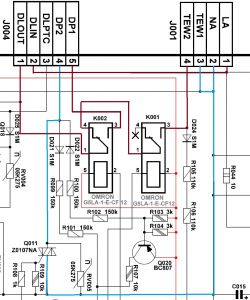

@Piotr2608 Hotopoint - Ariston WMF601PL oparty jest o sterownik Arcadia II Strip - sterowanie pompy spustowej + grzałki idzie poprzez Q011 oraz przekaźniki K001 + K002.

Uruchomienie pompy - odcina zasilanie grzałki.

Piotr2608 · Answer

Większej głupoty już dawno nie czytałem. Nie kompromituj się, przejrzyj jeszcze raz schemat i zastanów się, gdzie popełniłeś błąd. Pompa spustowa sterowana jest triakiem Q011.Naucz się czytać schematów.

Kenworth 18 · Answer

Przede wszystkim sprawdzenie przekaźnika załączającego grzałkę a co do czujnika temperatury to jaką rezystancję ma oryginalny a jaką ten który został zamontowany?

AsReeX · Answer

Nie wiem czy masz cały schemat czy nie, ale tak to działa ^^ Zaznaczył bym ci kolorami, ale nie chce mi się bawić w picassa i ułatwiać późniejszą reanimacje odpadów.

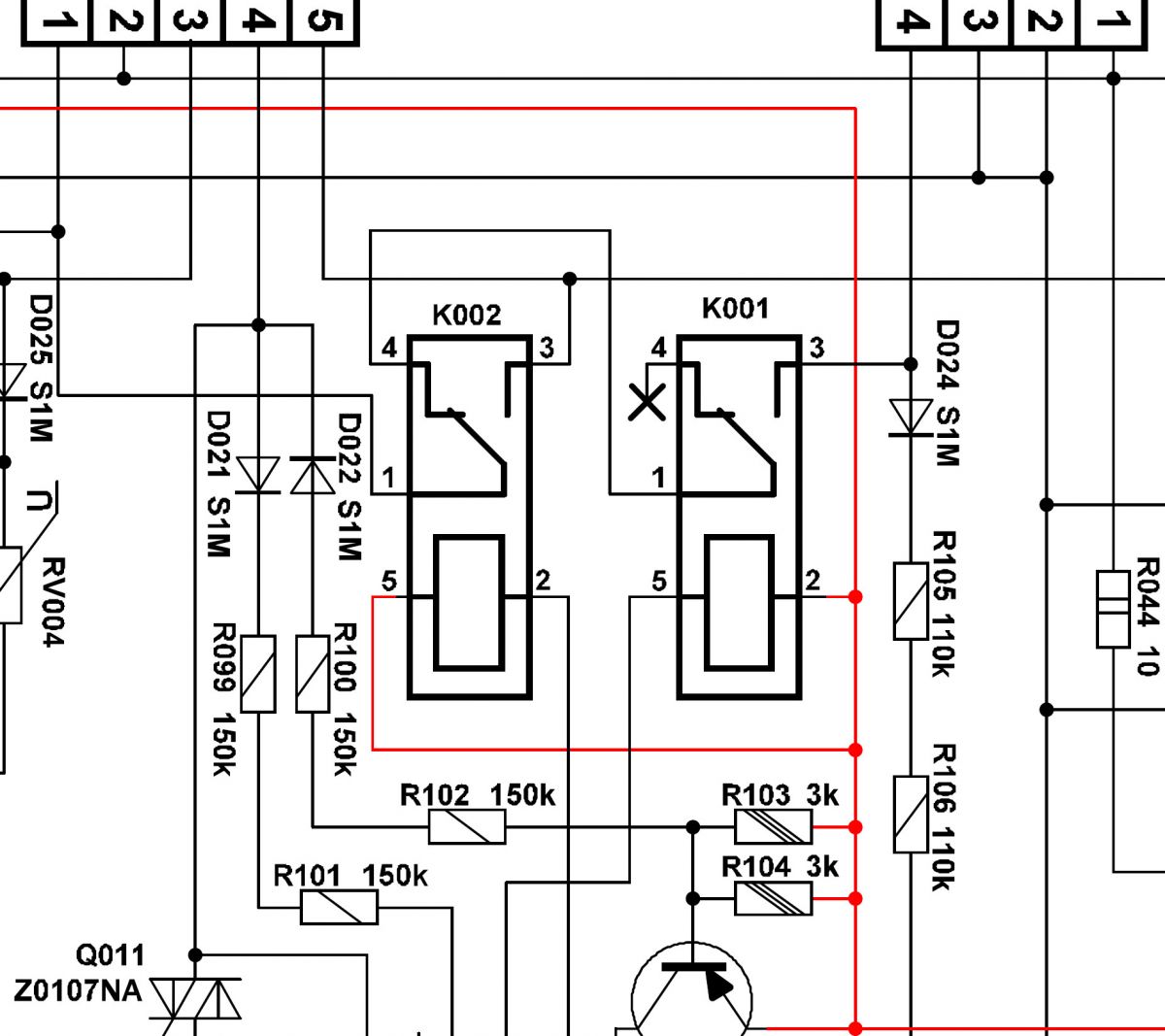

J001 - 3-4 zasilanie grzałki (3 sieć "N") - > przekaźnik K001 obwód 1-3 -> przekaźnik K002 obwód 1-4 -> 1 sieć "L" przez PTC.
J004 - 4-5 zasilanie pompy -> neutral Q011 -> przekaźnik K002 obwód 1-3 sieć "L" przez PTC.

Uruchomienie pompy wyłącza zasilanie grzałki

Jakieś jeszcze pytania?

Piotr2608 · Answer

Papiery kupiłeś za słoninę czy jajka?K002 steruje Blokadą drzwi i grzałką. Pompa odpływowa zadziała wtedy kiedy blokada drzwi poda sygnał/napięciena linię zasilającą. Na przekaźniku brak jest detekcji rezystancji pompy czy ograniczenia prądowego pompy spustowej.Funkcję detekcji pompy oraz jej rezystancji tworzy obwód D021 D022 R99 R100 R101 R102 R103 R104 i tego tranzystora.Detekcja wykrywania i testowania grzałki to D024 R105 R106 i to co jest dalej ale tego nie widać.Sklejony przekaźnik grzałki nie spowoduje, że nie zadziała pompa odpływowa.

AsReeX · Answer

K002 nie ma nic wspólnego ze sterowaniem blokadą drzwi

Jego rola ograniczona jest wyłącznie do łączenia obwodu pompy lub grzałki na K001.

DP nie uruchomi się, jeśli przekaźnik K002 byłby uszkodzony lub sklejony!

Kto kupił, to kupił papiery na bazarze!

Co do samej pralki - teoretycznie program nie powinien przejść bez grzania wody. Zakładam że grzałka i NTC są dobre, problemu z poborem i spustem wody nie ma, także liniówka też będzie ok. Widziałem, że w tym modelu były 3 różne moduły i 2 pliki konfiguracyjne, podmianka powinna załatwić sprawę i tyle w temacie.

Piotr2608 · Answer

Czyli jednak bazar - no to gratuluje.Co jest podpięte pod PIN nr 1 (kostka 5PIN)? Co robi punkt łączący przy PIN3 przekaźnika K002? Jeśli pojawi się napięciena owym pinie, to co ów przekaźnik jeszcze zasila oprócz pompy odpływowej? No bo coś zasilać musi skoro sama pompa odpływowa to PIN 4-5 i tworzy się połączenie równoległe, co w przypadku budowy modułu jest zabronione.Dlaczego PIN 4 zasilający pompę odpływową połączony jest z triakiem Q011?

AsReeX · Answer

@Piotr2608 Kłócisz się ze mną już drugi raz xD

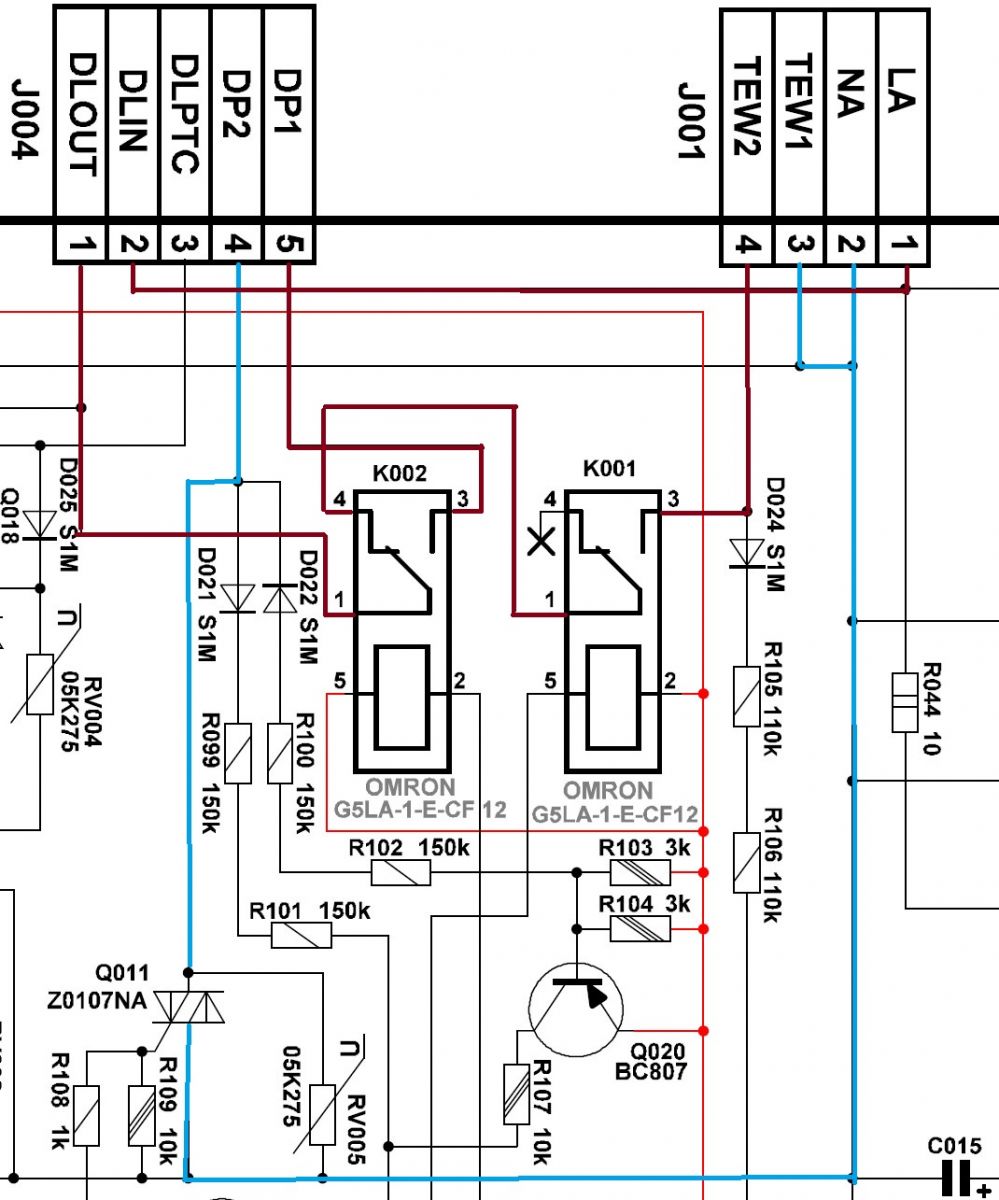

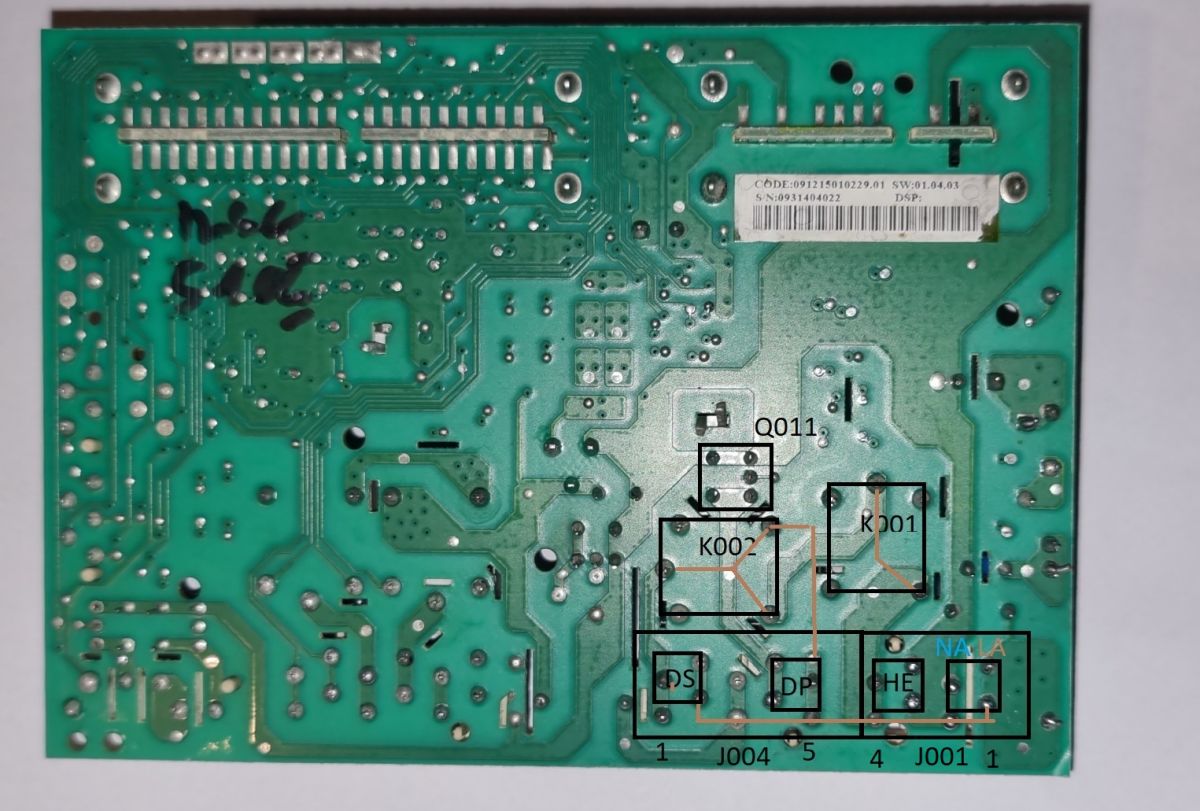

Proszę zaznaczyłem kolorami ^^

Zasilanie J001 PIN 1-2 (LA + NA)

Grzałka J001 PIN 3-4
Linia NA - Mostek J001 PIN 2-3
Linia LA - J001 PIN 1 -> Door lock in -> Door lock out -> K002 (PIN 4-1) -> K001 (PIN 3-1) = obwód zamknięty ^^

Pompa J004 PIN 4-5
Linia NA -> J001 PIN 2 NA -> Q011 -> J004 PIN 4
Linia LA -> J001 LN -> Door lock in -> Door lock out ->J004 PIN 1 -> K002 PIN 1-3 = obwód zamknięty ^^

Zasilanie triaka Q011 jest na linii NA - a przekaźniki na linii LA. Punkt o który pytasz leciał do przekaźnika grzałki suszarki (fragment schematu był z Arcadii II Full Dryer - bez znaczenia)

Piotr2608 · Answer

Piszesz takie pierdoły, że naprawdę brak mi słów. Daje Ci ostatnią szansę - popraw się i napisz tak jak jesta nie tak jak Ty chcesz. Według Twojej teorii, teraz:NA to przewód Neutralny a LA fazowy i to się zgadza to jak działa Ci w tym wypadku grzałka? Nijak Ci nie działa, bo jakby na to nie patrzeć cały Twoje skopane rysowanie powoduje iż na grzałkę płynie tylko LAa żeby mogła zadziałać grzałka, musi być uruchomiona pompa odpływowa, mało tego, pompa odpływowa,blokada i grzałka połączone są szeregowo jak lampki w choince Nie kompromituj się, dobrze Ci radze.

AsReeX · Answer

Chyba naprawę powinieneś naprawiać rowery i to nie elektryczne xD

Zasilanie grzałki idzie przez blokadę drzwi i przekaźnik pompy spustowej. K002 "normalnie" łączy PIN 1-4 i zasila przekaźnik grzałki K001. Kiedy pompa spustowa ma się uruchomić łączy PIN 1-3 wyłączając tym samym zasilanie przekaźnika grzałki. Neutral do grzałki mostkowany jest zaraz za złączem J001 PIN 2-3 xD

Piotr2608 · Answer

Kupić Ci klucze w prezencie?Przecież Ty nawet sam nie rozumiesz tego co narysowałeś. Ludzie się potem w Polsce dziwią, że wszyscy wymieniają a nienaprawiają. Poczytaj sobie w tym swoim SM jakie zadanie pełni przekaźnik K002 i zapytaj się w Centrali Whirlpool dlaczego masz błąd na schemacie, skoro nie rozumiesz tak prostej zasady działania przekaźnika w tym układzie.A jak sądzisz, że nie masz błędu i nie masz zamiaru upokarzać się przed Whirlpollem to weź do ręki modułi sprawdź jak powinien wyglądać schemat. Za trudne?

AsReeX · Answer

Właśnie jestem przekonany, że to kolega nie ma takiego modułu pod ręką Chętnie wyśle jakiś popsuty na odrobienie lekcji ^^Serio muszę narysować ci to na zdjęciu? Nie brnij dalej

Piotr2608 · Answer

Czyli jeszcze nie zrozumiałeś swojego błędu?a Ty napisałeś:A skoro już narysowałeś schemat i naniosłeś go na moduł to tym bardziej, łatwiej będzie zrozumieć Twój błąd.Przekaźnik K002 w pozycji 4 jego cewka nie działa, więc dlaczego usilnie piszesz głupoty o przekaźniku od pompy spustowej, skoro może być uszkodzony przekaźnik grzałki K001?Oczywiście, Twoim jedynym zadaniem było to:

AsReeX · Answer

Chyba dla wszystkich tutaj obecnych oczywiste jest, że skoro grzałka sterowana jest poprzez przekaźnik K002, a następnie K001 to oba muszą być sprawne? Napisałem to w moim drugim poście. K001 załącza grzałkę, a K002 pełni funkcję zabezpieczenia - uruchomienie pompy wyłącza grzałkę?Schemat jest jak najbardziej poprawy, jeśli chcesz podam ci emaila do centrali

Piotr2608 · Answer

No i sedno sprawy załapane.Podpuściłem Cię - nic więcej.Powiem Ci więcej, K002 też może być uszkodzony, bo w pozycji wyłączonej też przepływa przez niego prąd grzałki.Tak naprawdę przez styki jednego i drugiego przekaźnika płynie prąd bo przekaźniki załączane są szeregowo,co widać na załączonym przez Ciebie schemacie.Może działać pompa odpływowa a grzałka nie będzie działać.Bardzo dobrze, że przedstawiłeś problem i potwierdziłeś go schematem.

AsReeX · Answer

A żeby było weselej xDSterownie pompy w tej samej rodzinie - wersji 3Ph idzie poprzez triaka elektrozaworu poboru wody xD

Piotr2608 · Answer

Normalne - załączona pompa odetnie dopływ wody a detekcja odłączy zasilanie pozostałych elementóww przypadku wykrycia upływności. Musi być system chroniący użytkownika w przypadku awarii - przebicia na obudowę.

AsReeX · Answer

Istotą tematu jest postawienie właściwej diagnozy

Powinieneś założyć, że 70% użytkowników tutaj nie ma pojęcia co to miernik xD Także łatwiej napisać wymień moduł (do tego nie wybitnych umiejętności), aniżeli wymień przekaźnik, diodę, tranzystor ^^

Sprzęt naprawiony klient zadowolony

Zaryzykował bym nawet stwierdzenie, że dosłownie klika osób w PL wgrywało softa procesora do Windy Arcadi DEA xD Dobrze wiemy, że naprawiasz klientom moduły, a ja je im sprzedaje - taki konflikt interesów ^^
