Asus x540u - Po upadku, nie uruchamia się

Witam
Jako że naprawa laptopów nie jest moją mocną stroną proszę Was o pomoc.
Laptop po upadku z kanapy. W chwili zdarzenia był włączony.
Po wstępnych pomiarach napięcie dochodzi do pierwszego klucza. Pobór prądu 0A.Na wszystkich cewkach 0V. Przy przetwornicy 3/5 brakowało kondensatora, który znalazłem w obudowie i uzupełniłem.
Gdzie szukać usterki?

Może być pęknięta ścieżka, urwany element...

Interval wrote:

Może być pęknięta ścieżka, urwany element...

No tak, tylko w której okolicy?
Obejrzałem płytę dość dokładnie ale nic nie zauważyłem.

Może być ciężko znaleźć, płyta jest wielowarstwowa.

Sprawdzaj kolejno:
Charger
Przetwornica główna
Przetwornica RAM
https://www.elvikom.pl/szkolenie-nr-1-podstawy-diagnostyki-plyt-glownych-laptopow-t986.html

Dodano po 5 [godziny] 9 [minuty]:

yanek231 wrote:

Jako że naprawa laptopów nie jest moją mocną stroną proszę Was o pomoc.

Jeżeli masz jakieś doświadczenie w naprawie innej elektroniki, masz sprzęt do lutowania miernik i umiesz się nim posługiwać możesz liczyć na moją pomoc.
Jeśli tak podaj nazwę kodową płyty głównej.
Jeśli nie oddaj sprzęt do serwisu, lub komuś na forum ogłaszają się.

Sprzęt mam ,naprawiam telefony hobbystycznie . Laptop siostry.

Tu masz boardview abyś wiedział co mierzyć.
Zmierz rezystancję do masy na wszystkich cewkach, oraz na PR8938.
Zmierz napięcie na:
n.1, 4, 8 PQ8901,
n.4, 6, 11, 12, 24, 28 PU8901.
Podczas pomiaru napięć podłączony tylko zasilacz, bateria odłączona.
I jeszcze jedno, pomiary wykonuj na "gołej" płycie wpięty tylko RAM, ale tu chyba jest wlutowany to dodatkowa kość nie będzie potrzebna.

Pomocny temat Link

Mozliwy odwał socketu cpu (wszak cpu z ukł. chłodzenia , cięzki )
Zależy jak upadł.?
- na płask czy na "kant"
- był właczony i klapa otwarta ? czy wyłączony z zamknięta klapą (matryca)

Konstrukcja płyty dla mnie to jakieś nieporozumienie.Pomijając chłodzenie to brak opisu na elementach strasznie utrudnia diagnozę.



PQ8901
19V
0V
0V
PU8901
4 0V
6 2,6V
11 0V
12 0V
24 6V
28 18,7V

Jak to u Asus brak SM, możliwy *.boardview

dla cpu 6th gen. Intel np. i3-6006U (SR2UW)
PU8701 RT8249CGQW (2N=)
kbc IT8995E DXS
BIOS: 25B64CSIG
charger PU8901=BQ24780S
nVidia GeForce GT920MX (N16V-GMR1-S-A2)
zbliżony (w dużej cz. ) jest *.boardview ( x540ubr r2.0 ) Link

p.s
Ten się chwali SM, *brdv Link

Schemat mam.

yanek231 wrote:

brak opisu na elementach

Dlatego udostępniłem boardview.
Jaka jest rezystancja do masy na PR8938?

Mozliwy odwał socketu/ strapów cpu (wszak cpu z ukł. chłodzenia , jest cięzki )
Zależy jak upadł.?
- na płask czy na "kant"
- był właczony i klapa otwarta ? czy wyłączony z zamknięta klapą (matryca)

Był odpalony jak upadł.Jak niewiadomo strąciło dziecko.
Na PR8938 jest tyle co na cewce tuż obok czyli ok 2M.

Przepraszam za post pod postem ale cisza w temacie.
Nie mam aż takiego doświadczenia ale z wypowiedzią liska się nie zgodzę gdyż według mnie powinno choć ładować baterię a tu totalna ciemność i brak poboru prądu.
Może problem jest gdzieś przy tej przetwornicy 3/5 gdzie odpadł kondensator?

Quote:

Ciemoc i brak poboru

* nawet znikome 0.05A 50mA?

skoro plyta (X540UV rev2.0)
Zacznij od gniazda zasilania DC in , potem od pomiarów na (bq24780s)

Wielokrotnie pokazywany Link_ str.38

Zmierz rezystancję do masy na n.4 PU8901.

7jacek7 wrote:

Zmierz rezystancję do masy na n.4 PU8901.

Jest dokładnie 1M.

Zmierz rezystancję pomiędzy n.4 PU8901 i n.4 PQ8901, jeśli będzie około 4kΩ wymień PU8901.

7jacek7 wrote:

Zmierz rezystancję pomiędzy n.4 PU8901 i n.4 PQ8901, jeśli będzie około 4kΩ wymień PU8901.

Było dokładnie 4,02k
Układ zamówiony, wymieniony.
Żadnej zmiany.
Napięcia identyczne jak na oryginale.

Postanowiłem podać napięcie na rezystor pomiarowy tuż za pierwszymi tranzystorami zabezpieczającymi. Okazuje się, że PQH8301 jest zwarty.
Czy to on może odpowiadać za usterkę i brak napięć na wszystkich cewkach?

yanek231 wrote:

Czy to on może odpowiadać za usterkę i brak napięć na wszystkich cewkach?

Jak najbardziej.Dlatego charger nie wpuścił napięcia na płytę.
Czy zwarty jest D-S?
Jaka jest rezystancja na PL8302?

Nie mam teraz dostępu do płyty ale
tak, zwarcie jest dren,źródło.

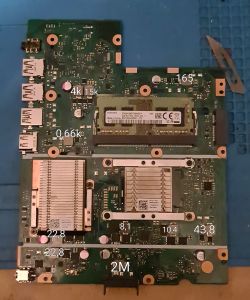

Na PL8308 jest tyle ile podawałem przy pomiarach czyli ok 43Ω.
Tyle samo jest z tego co pamiętam między drenem a źródłem PQL8302.

Zmierz rezystancję pomiędzy PR8938 i wszystkimi cewkami. Wypisz tylko te na których będzie poniżej 1kΩ.

Więc wymieniłem PQH8301 oraz PQL8302.
Wróciła część napięć na cewkach.
Pali się kontrolka od zasilania.
Niestety laptop wciąż się nie włącza.
Jest 3.3 oraz 5V.
Proszę o pomoc co teraz zmierzyć,sprawdzić.
Mam nadzieję , że nie skończy się to programowaniem KBC albo BIOS ponieważ nie posiadam programatorów.

Dodano po 9 [minuty]:

7jacek7 wrote:

Zmierz rezystancję pomiędzy PR8938 i wszystkimi cewkami. Wypisz tylko te na których będzie poniżej 1kΩ.

Rezystancja teraz wszędzie w MΩ.

Czy jest jakaś reakcja na włącznik?
Jaki prąd pobiera płyta po podłączeniu zasilacza i jaki po próbie uruchomienia?
Zmierz napięcia na wszystkich cewkach po wciśnięciu włącznika.

No i tu jest dla mnie problem
Bo kontrolka zapala się tylko na fabrycznym zasilaczu.
Nie wiem dlaczego bo nie widzę osobnego pinu od detekcji.
Zauważyłem także, że bateria jest hmm... jest odłączana od płyty przez śrubkę którą przykręca się PCB do obudowy.
Zaraz dokonam pomiarów na cewkach na fabrycznym zasilaczu.

Dodano po 9 [minuty]:



Dodano po 5 [minuty]:

Pobór bez włącznika to : 0.096A
Reakcja na włącznik jest taka,że pobór spada praktycznie do zera.

Zmierz rezystancję do masy na n.3 i 13 PU8701.

7jacek7 wrote:

Zmierz rezystancję do masy na n.3 i 13 PU8701.

3- 183,8kΩ
13- 460,2kΩ

yanek231 wrote:

Pobór bez włącznika to : 0.096A

Pobór prądu jest kilkukrotnie zawyżony.
Czy pomiar napięć był robiony po podłączeniu zasilacza, czy po wciśnięciu włącznika?
