Skaner 3D Ciclop wydruk i uruchomienie

glapsson 20 Sep 2022 12:44 1626 8
Optex
  • Niedawno zakupiłem drukarkę 3D i poza kilkoma testowymi wydrukami chciałem sprawdzić jak poradzi sobie z wydrukowaniem konstrukcji która może być użyteczna.

    Padło na skaner 3D Ciclop , którego opracowania dostępne są w sieci.

    Kilka zmian z mojej strony w tym opisie - oraz potwierdzenie że da sie to wydrukować - zmontować i uruchomić.

    To jakiej jakości skany otrzymamy - zależy od doboru części do budowy skanera- dokładności kalibracji - wybranego przedmiotu do skanowania oraz samozaparcia w obróbce zeskanowanego przedmiotu w programach graficznych

    Jego odpowiedniki można w różnej cenie kupić u chińczyków.
    Samodzielne wykonanie jakoś dużo taniej nie wyjdzie - ale daje dużo frajdy.

    Koszty:

    filament ( zależnie od jakości ) do 50zł
    silnik krokowy JK42HS40-1704 200 kroków/obr 70zł
    kamerka internetowa Logitech C270 3 MP ( rożnie ) do 100zł
    Laser Liniowy 650nm 5mW x2 20zł
    Arduino UNO ok 60zł
    Stepstick A4988 Sterownik Silnika Krokowego 10zł
    Moduł Płyty Skanera 3D CICLOP ARDUINO 17zł
    pręt gwintowany fi8 2mb plus nakrętki itd 20zł pręt do pocięcia - wymiary w spisie elementów
    zasilacz 12V 1,5A ok 40zł
    kabel USB i inne kabelki ok 10zł
    Łozysko dobrej jakości 16014 70x110x13 ok 50zł
    Taca dla wersji z łózyskiem plexi fi 200mm gr 8mm ciecie laser 40zł
    patera pod szachownicę ( można wydrukować ) 10zł

    Razem jakoś 500zł

    do tego kilka przesyłek paczko-matowych po 8,99 czasami smart ok 30zł



    filmik z działania w przyspieszonym trybie:





    Pliki do wydruku - wprowadziłem modyfikacje

    1- zmieniłem średnice na 12mm uchwytów lasera.
    2. Dorobiłem tacę montowana bezpośrednio na osi silnika ( bez łozyska )
    3. zaślepkę elektroniki usadowiłem na polu startowym bo odpadało od drukarki

    Zatem należy zdecydować które aby nie drukować podwójnie
    Zrezygnowałem z drukowania osłon kabli ( zbędne )

    Opcja z łożyskiem jest OK ale dla bardzo ciężkich przedmiotów.
    Drugi raz nie drukowałbym tych elementów co znacznie skróciłoby budowę.
    I tutaj możną ograniczyć koszty i wydruki.
    ( odchodzi łożysko i taca plexi) oszczędzamy ok 100zł

    Ja u siebie ostatecznie nie zamówiłem plexi bo czas realizacji był wydłużony - zrezygnowałem i zastosowałem inny materiał - co widać na foto.

    Programy i wsad w załącznikach.

    Wydruk na Anycubic Kobra

    Czas drukowania wszystkich elementów to 2 dni

    Montaż całości i uruchomienie .... ok 2h
    filmik w załączniku

    Zwrócę jedynie uwagę abyśmy po całkowitym montażu dobrze ustawili oś i miejsce przecięcia linii laserów w osi tacy ( silnika )
    Co pokazałem na jednym z foto

    Co do laserów po ustawieni nacieńszej nierozproszonej wiazki warto zabezpieczyć je klejem na gorąco - ograniczy nam to częste kalibracje ( najtańsze lasery maja dość luźne te elementy.
    A pionowanie wiązki wykonać całym laserem w obudowie.

    Ja ze swej strony linie laserów ustawiałem razem z poziomica laserową aby były idealnie pionowo ( równolegle do linii z poziomicy linia zarówno prawego jak i lewego lasera - jak ktoś posiada warto to zrobić.

    W sieci jest sporo filmów odnośnie kalibracji
    Ważne aby podać prawidłowo dane

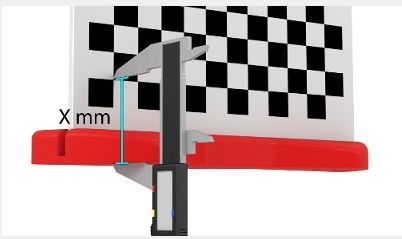

    wysokości szachownicy od tacy ( od 35 do 38 mm) należy zmierzyć

    Skaner 3D Ciclop wydruk i uruchomienie
    wielkość kwadratów na szachownicy
    Ale program sam pokazuje jak ustawić talerz

    Warto również zobaczyć instrukcje z załącznika.

    Sterowniki kamery pod win10 i 11

    Oprogramowanie do obróbki plików ply ze skanera to darmowy
    MeshLab 2022.02 - działa w win11
    trzeba poszukać i pobrać ( nie było problemu )

    Oczywiście dojdzie jeszcze oprogramowanie do wgrania wsadu Arduino

    Ten egzemplarz jest na sprzedaż -Nie drukuje skanów przedmiotów bo moje wydruki to raczej elementy tworzone w programie graficznym.
    Tutaj mogę polecić DesignSpark Mechanical 5.0 - bardzo intuicyjny już po 1 dniu można rysować dość złożone obiekty.
    Przykład :

    Skaner 3D Ciclop wydruk i uruchomienie

    Aczkolwiek jabłka chyba nie ma sensu rysować lub figurki człowieka np do modeli.
    Tutaj skaner na pewno się sprawdzi.

    Ja jednak nie przewiduje używania skanera - gdyż takie skanery raczej chyba do dość nieregularnych przedmiotów się odnoszą.
    Cena jaka mnie interesuje to pokrycie kosztów i poświęconego czasu.
    W razie co pytać.


    W kwestii skanowania
    Warto oznaczać w programie obszar ( walec na obiekcie ) aby wykluczyć szumy
    Obiekty dość regularne o średnicy do 3cm najlepiej skanować jednym laserem
    Większe można używać dwóch

    Warto przed skanowaniem w programie w kalibracji włączyć sobie
    laser prawy lub lewy lub obydwa i ręcznie obrócić tacą aby sprawdzić jak jest oświetlany obiekt i czy wszystkich miejsc dociera wiązka.
    Czarne obiekty skanują się dość ciężko - kwestia ustawień czułości i oświetlenia.
    Dlatego miedzy innymi taca powinna być czarna.
    Jaskrawe wywołują więcej szumów.

    Skaner 3D Ciclop wydruk i uruchomienie Skaner 3D Ciclop wydruk i uruchomienie Skaner 3D Ciclop wydruk i uruchomienie Skaner 3D Ciclop wydruk i uruchomienie Skaner 3D Ciclop wydruk i uruchomienie Skaner 3D Ciclop wydruk i uruchomienie Skaner 3D Ciclop wydruk i uruchomienie

    Cool? Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    glapsson
    Electronics specialist
    Offline
    glapsson wrote 550 posts with rating 474, helped 11 times. Live in city Śrem. Been with us since 2007 year.
  • Optex
  • #2
    snow
    Level 30  
    Szału nie ma z tego co widzę, szczególnie po wrzuceniu do silcera.
  • Optex
  • #4
    Block3r
    Level 13  
    snow wrote:
    Szału nie ma z tego co widzę, szczególnie po wrzuceniu do silcera.

    Bo sam skan to nic. Zeskanować można łatwo, ale często potem obróbka modelu po skanie to - w przypadku złożonych modeli - dobrych kilka godzin pracy, nawet w przypadku drogich skanerów.
  • #5
    glapsson
    Electronics specialist
    Zgadza się.

    Temat z mojej strony raczej informacyjny - może kilka osób zaciekawi.
    Jak widać da się to odpalić bez większego wysiłku.

    Raczej dla hobbystów i tych co zaczynają aby podpatrzeć co to jest i może na tej podstawie zweryfikować oczekiwania oraz potrzeby.
    Poklikać trochę w programach - nabrać wprawy itp.
  • #6
    miszcz310
    Level 20  
    Wiadomo, że z niczego batu nie ukręcisz, ale jak myślisz jaka jest dokładność tego sprzętu (może w % mniej więcej). Czy jakbyś zeskanował jakąś zębatkę to byłbyś w stanie zaprojektować zamiennik tylko na podstawie skanu z tej maszynki?
    500zł to trochę sporo. Swego czasu była moda na skanery z kinecta czy jak się to nazywało. Do takich części "samochodowych", lub "meblowych" to nawet się to w miarę sprawdzało i koszt był podobny (chyba nawet trochę mniejszy).
    Dzięki za prezentację i pozdrawiam.
  • #7
    glapsson
    Electronics specialist
    Niestety takie ceny części.
    Inflacja.
    kiedyś arduino kupowalo sie za polowe tej ceny co teraz.
    reszta nie lepiej.
    A do tego ceny przesyłek - nie kupisz wszystkiego w jednym miejscu.
  • #8
    miszcz310
    Level 20  
    Dzięki za odpowiedź. Prawda.. Niestety... Jednak jak oceniasz dokładność tego sprzętu?
  • #9
    glapsson
    Electronics specialist
    Nie jestem w stanie tego ocenić bo nie mam porównania.
    Do tego nie za bardzo znam program MashLab - ludzie robią w nim różne cuda - a zważywszy na ilość zakładek i ustawień pewnie dużo może.

    Moje projekty w większości będą geometryczne i szybciej narysuje 3D niż poprawie skan.

    Skaner wydrukowałem bo testowałem drukarkę i byłem ciekaw czy to odpali.
    Trochę dłubie też przy Arduino i zaciekawiło mnie to.
