[Zlecę] Narysowanie schematu elektrycznego [Arduino Uno/Shield/Laser]

karcz666 27 Wrz 2022 07:45 618 4
  • #1 20209632
    karcz666
    Poziom 2  
    Witam,
    Szukam osoby, która byłaby wstanie narysować dla mnie schematy elektryczne połączenia elementów w moim projekcie plotera laserowego.

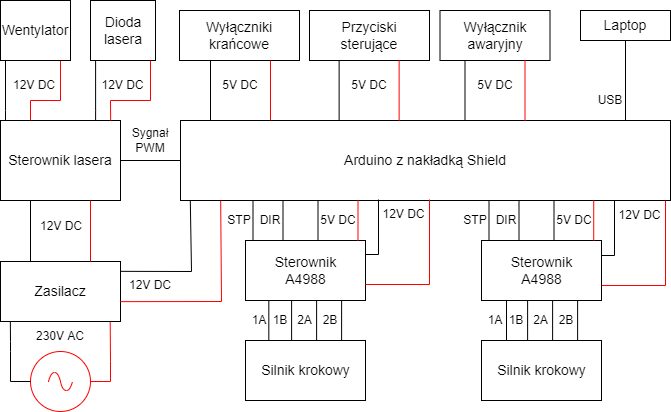

    Uproszczony schemat jak wygląda połączenie przedstawiony na obrazie poniżej:
    [Zlecę] Narysowanie schematu elektrycznego [Arduino Uno/Shield/Laser]
    Pozdrawiam
  • #2 20209645
    Chivo
    Poziom 26  
    Jakie są nazwy tych urządzeń (sterownik lasera), pod które piny są podłączone przyciski i inne elementy?
  • #3 20209693
    karcz666
    Poziom 2  
    Moduł Lasera z oznaczeniem D-B1600-B
    Nie mogę odczytać nigdzie nazwy tej płytki

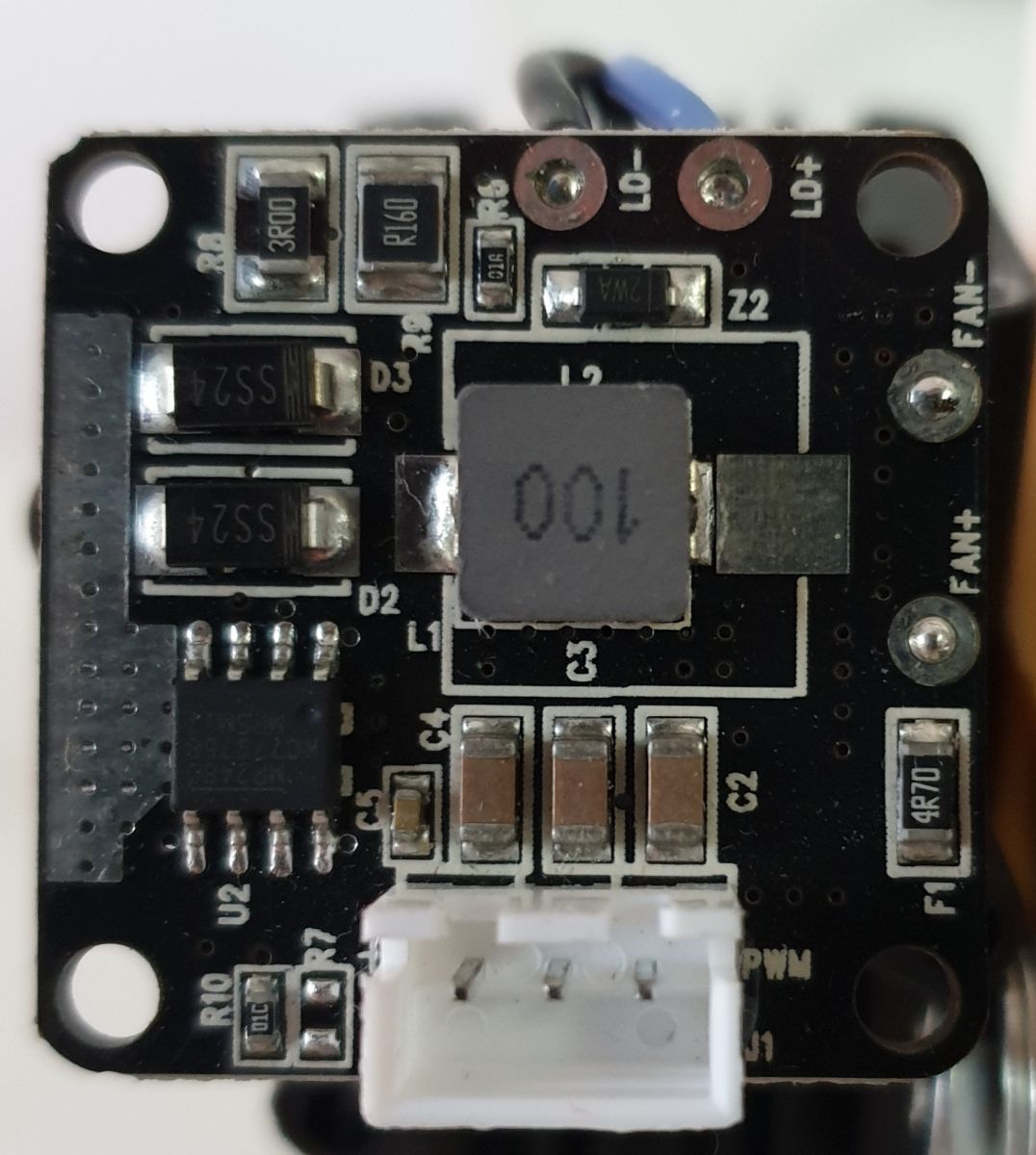

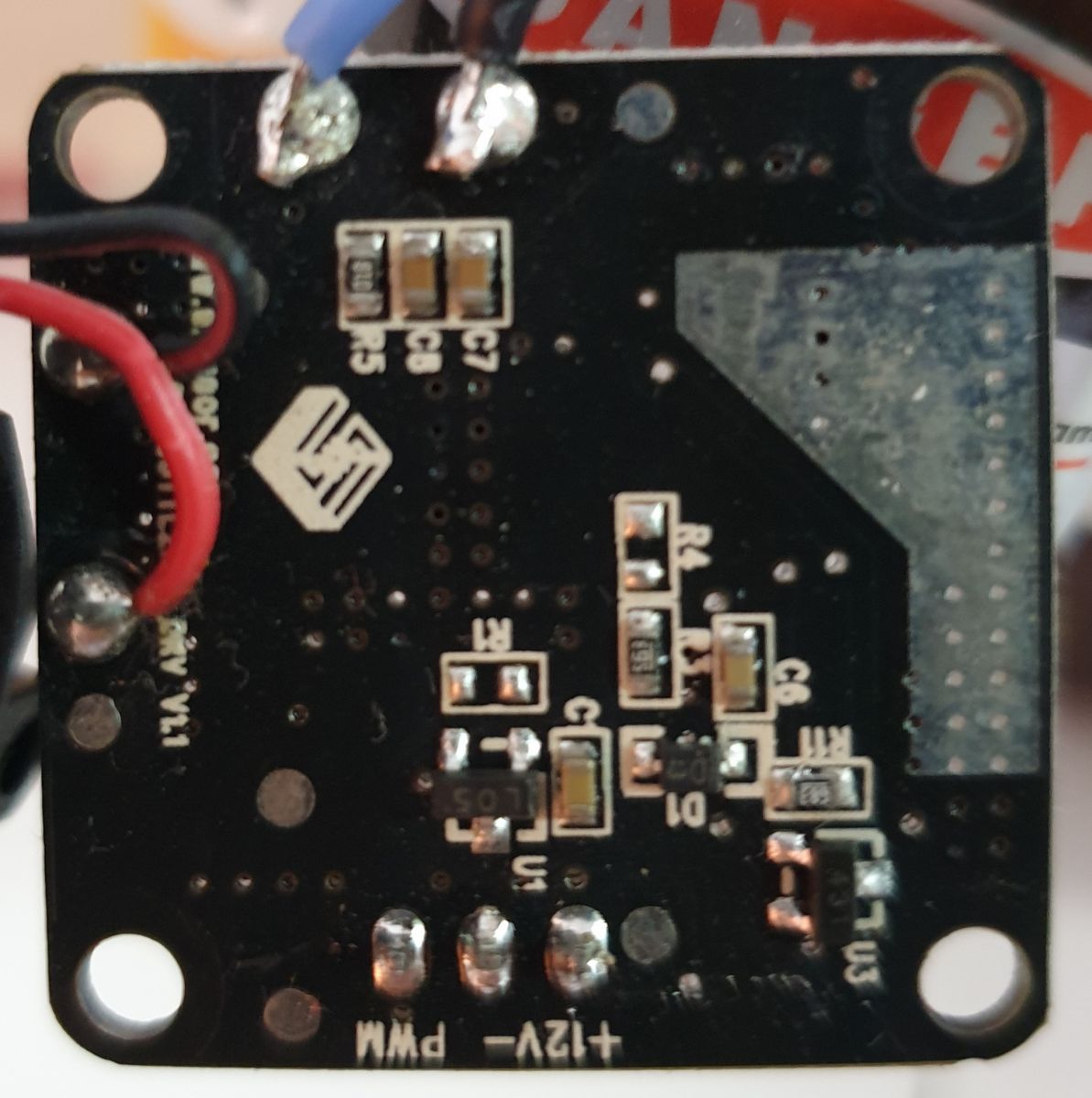

    Poniżej zdjęcia płytki:
    [Zlecę] Narysowanie schematu elektrycznego [Arduino Uno/Shield/Laser] [Zlecę] Narysowanie schematu elektrycznego [Arduino Uno/Shield/Laser]
    Mikrokontroler Arduino UNO Rev3 - A000066
    Pin Arduino (A1) - Pin CNC Shield (Hold) - Przycisk NO
    Pin Arduino (A2) - Pin CNC Shield (Resume) - Przycisk NO
    Pin Arduino (A0) - Pin CNC Shield (Abort) - Przycisk NO
    Pin Arduino (D10) - Pin CNC Shield (Y-limit) - Dwa przyciski zwierne
    Pin Arduino (D9) - Pin CNC Shield (X-limit) - Dwa przyciski zwierne
    Pin Arduino (D11) - Pin CNC Shield (Z+) - Do płytki modułu lasera (PWM)
    Pin Arduino (RST) - Pin CNC Shield (E-Stop) - Przycisk bezpieczeństwa styk (NO)
    Pin Arduino (D5) - [Oś X] A4988 pin (DIR)
    Pin Arduino (D2) - [Oś X] A4988 pin (STP)
    Pin Arduino (D6) - [Oś Y] A4988 pin (DIR)
    Pin Arduino (D3) - [Oś Y] A4988 pin (STP)
  • #4 20209794
    Chivo
    Poziom 26  
    Potrzebny jest tylko schemat elektryczny (np: w Eaglu)? Na kiedy?
  • #5 20209809
    karcz666
    Poziom 2  
    Tak, potrzebuję tylko schemat elektryczny połączeń tych moich wszystkich elementów zrobiony zgodnie ze sztuką, że tak napiszę. A czas realizacji to już do ustalenia.
